TER

Alpha-riippuohjain

Apuvirtaohjattu

Alpha on apuvirtaohjattu riippuohjain, joka on suunniteltu käytettäväksi teollisuuden sovelluksissa. Alpha ohjaimen koko ja muoto takaavat helpon ja ergonomisen käsittelyn.
  • IP65
  • Käyttölämpötila -25°C ... +70°C
  • 2-13 painiketta
  • Standardi ja asiakassovelletut mallit

Valitse tuote

Valitse tuote
TER.tif

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Eristysjännite 500 V
Hyväksynnät CE, UKCA
IP-luokka IP65
3812_Connection area (mm²) 2x1.5 - 1x2.5
1471_Cable connection (mm) 14-26
Käyttölämpötila -25...+70 °C

*Invisible Heading*
Nimellisjännite 250 V
Nimellisvirta 3 A
Ohjausvirta Apuvirtaohjattu
Sarja Alpha

Tiedostot

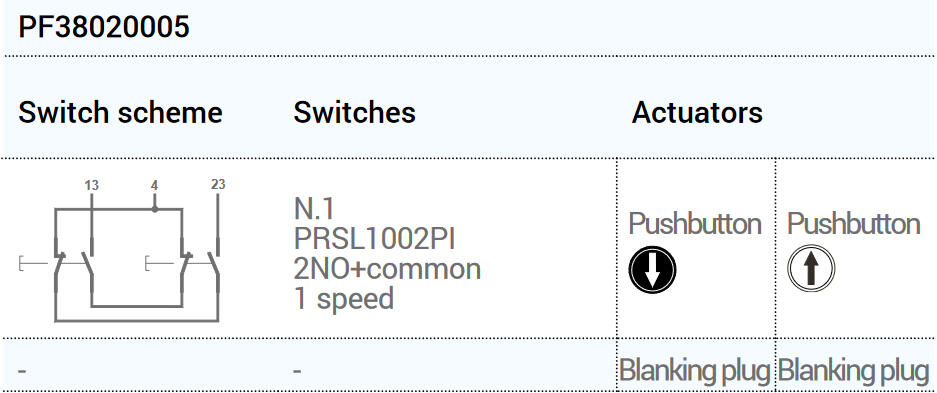

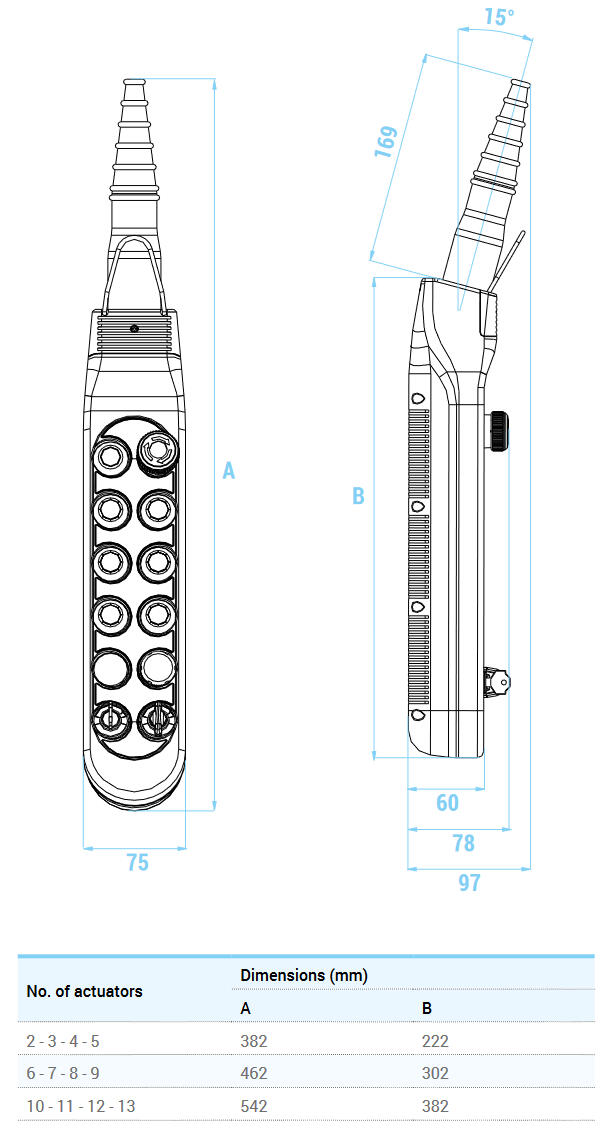

Mitat ja kytkennät

Tekniset kuvat

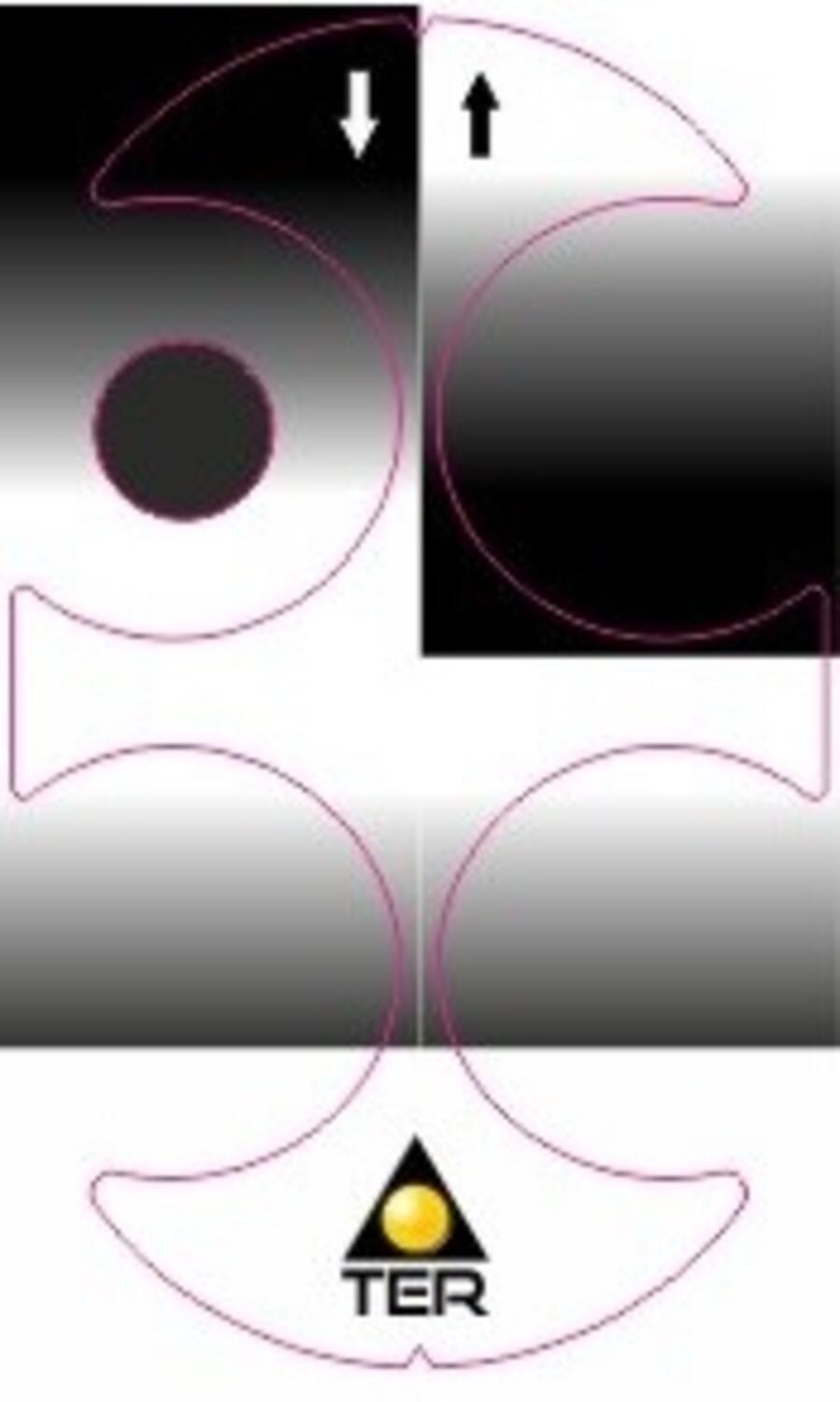

Symbolit merkitty ohjaimen runkoon tarra-arkilla

Tuotekuvaus

Ominaisuudet

  • Säästä aikaa ja kustannuksia asennuksessa: kaapeliläpivienti ja kosketinyksiköt ovat asennettu ohjaimen pohjaosaan, joka helpottaa johdotusta, kun taas painikkeet ovat asennettu ohjaimen kanteen
  • Ergonominen työskentelyasento
  • ISO 13850 mukainen hätäseispainike
  • Painikkeiden mekaaninen elinikä 1 miljoona toimintoa
  • Kotelointiluokka IP65
  • Laaja käyttölämpötila -25 °C…+70 °C



Vaihtoehdot

  • Saatavana 2-13 painikkeen mallit
  • Vakiomallien lisäksi saatavilla asiakassovelletut ohjaimet
  • Kosketinyksiköt 1 NO tai 1 NC
  • 1- ja 2-nopeuksiset tuplalohkot, joissa sähköinen ristilukitus samanaikaisen käytön estämiseksi
  • Laaja valikoima ohjauskalusteita:
  • 1- ja 2-nopeuksiset painikkeet
  • Avain- ja valintakytkimet
  • Hätäseispainikkeet
  • Merkkilamput
  • Ohjaimeen saatavana painikelevyt painikkeisiin tai tarrat painikkeen viereen



Sertifikaatit

  • CE ja UKCA







Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Eristysjännite Hyväksynnät IP-luokka 3812_Connection area (mm²) 1471_Cable connection (mm) Käyttölämpötila Nimellisjännite Nimellisvirta Ohjausvirta Sarja Hinta
Alpha 2x1-nopeuksinen
Tuotenumero:
PF38020005 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x2-nopeuksinen
Tuotenumero:
PF38020002 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x1-nopeuksinen + HS
Tuotenumero:
PF38030001 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x2-nopeuksinen + HS
Tuotenumero:
PF38030002 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x1-nopeuksinen + HS + Start
Tuotenumero:
PF38040002 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x2-nopeuksinen + HS + Start
Tuotenumero:
PF38040003 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 4x1-nopeuksinen
Tuotenumero:
PF38040004 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x2 + 2x1-nopeuksinen
Tuotenumero:
PF38040006 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x2-nopeuksinen + HS + Start
Tuotenumero:
PF38040012 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x1-nopeuksinen + HS + Start
Tuotenumero:
PF38040016 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 4x1-nopeuksinen + HS
Tuotenumero:
PF38050003 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x2+2x1-nopeuksinen + HS
Tuotenumero:
PF38050004 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 4x2-nopeuksinen + HS
Tuotenumero:
PF38050005 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 4x1-nopeuksinen + HS + Start
Tuotenumero:
PF38060001 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 4x2-nopeuksinen + HS + Start
Tuotenumero:
PF38060002 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 6x1-nopeuksinen + HS + Start
Tuotenumero:
PF38080001 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 6x2-nopeuksinen + HS + Start
Tuotenumero:
PF38080002 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x2+4x1-nopeuksinen + HS + Start
Tuotenumero:
PF38080006 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 2x1+2x2+2x1-nopeuksinen + HS + Start
Tuotenumero:
PF38080007 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha

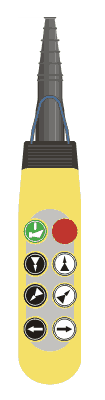

Alpha 4x2+2x1-nopeuksinen + HS + Start
Tuotenumero:
PF38080008 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 8x1-nopeuksinen + HS + Start
Tuotenumero:
PF38100001 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 10x1-nopeuksinen + HS + Start
Tuotenumero:
PF38120001 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 6x1-nopeuksinen + HS + Start + torvi
Tuotenumero:
PF38100002 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
Alpha 8x1-nopeuksinen + HS + Start + torvi
Tuotenumero:
PF38120002 Kopioitu!
500 V
CE, UKCA
IP65
2x1.5 - 1x2.5
14-26
-25...+70 °C
250 V
3 A
Apuvirtaohjattu
Alpha
