Mittamuunnin J- ja K-tyypin anturille

Monitoimimuuntimessa on kolme eri lämpötila-aluetta valittavissa. DIP-kytkimellä valitaan haluttu lämpötila-alue ja ulostuloviesti. Muunnin on saatavana 2- ja 3-tie-erotuksella. Signaalimuuntimeen saa myös ketjutusrimoja, minkä ansiosta johdotus on nopeaa ja erivärisiä rimoja voidaan käyttää eri käyttökohteille. Muuntimen 6,2 mm leveys säästää tilaa kotelossa ja DIN-kiskolla.

Tekniset tiedot

Sisääntulo



Valittavat lämpötila-alueet

-50 °C...+200 °C

-50 °C...+200 °C

0 °C...+400 °C

0 °C...+400 °C

0 °C...+600 °C

0 °C...+600 °C

Anturityyppi

J- ja K-tyypin anturi

J- ja K-tyypin anturi

Ulostulo

Virta

Jännite

Valittavat signaalit

0-20/4-20 mA

0-10 V DC

Kuormaimpedanssi

<400 Ω

>5 kΩ

Tarkkuus 23 °C:lla

0,5 % + 2 k koko alueella

0,5 % + 2 k koko alueella

Lineaarisuus

<0,1 % koko alueella

<0,1 % koko alueella

Lämpötilariippuvuus

<150 ppm/°C

<150 ppm/°C

Muutosaika

33 ms

33 ms



Yleiset tiedot

Käyttöjännite

16,8-30 V DC/19,2-28,8 V AC

Virrankulutus

8 mA 2-tie, 13 mA 3-tie

Eristysjännite in/out

1500 V

Käyttölämpötila

-25 °C...+60 °C

Varastointilämpötila

-40 °C...+80 °C

IP-luokka

IP20

Asennus

DIN-kiskoon

Liitännät

Ruuviliitin, max. 1,5 mm²

Hyväksynnät

UL, CSA, CE-merkitty



Mitat

(mm)

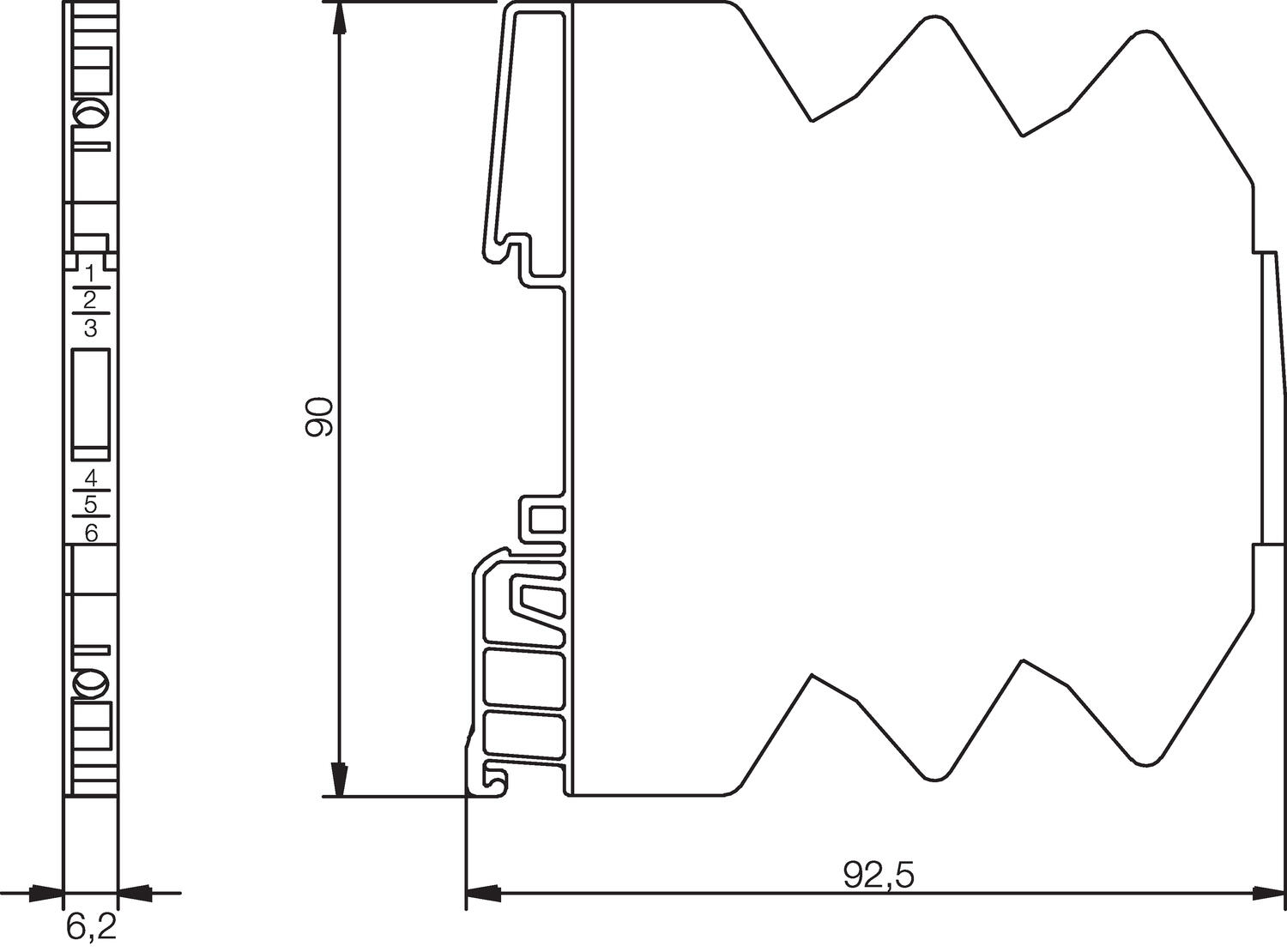

Dimension drawing on measuring test converter type J and K



Kytkentä

2-tie-eristys

3-tie-eristys

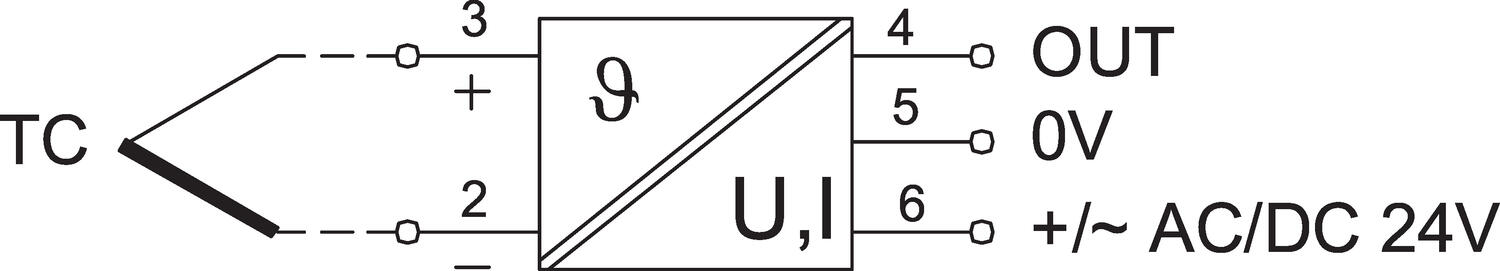

Connecting sketch 2-channel Type J, Converter with several function Type J and K

Connecting sketch for 3-channel Type J, Converter with several function Type J and K

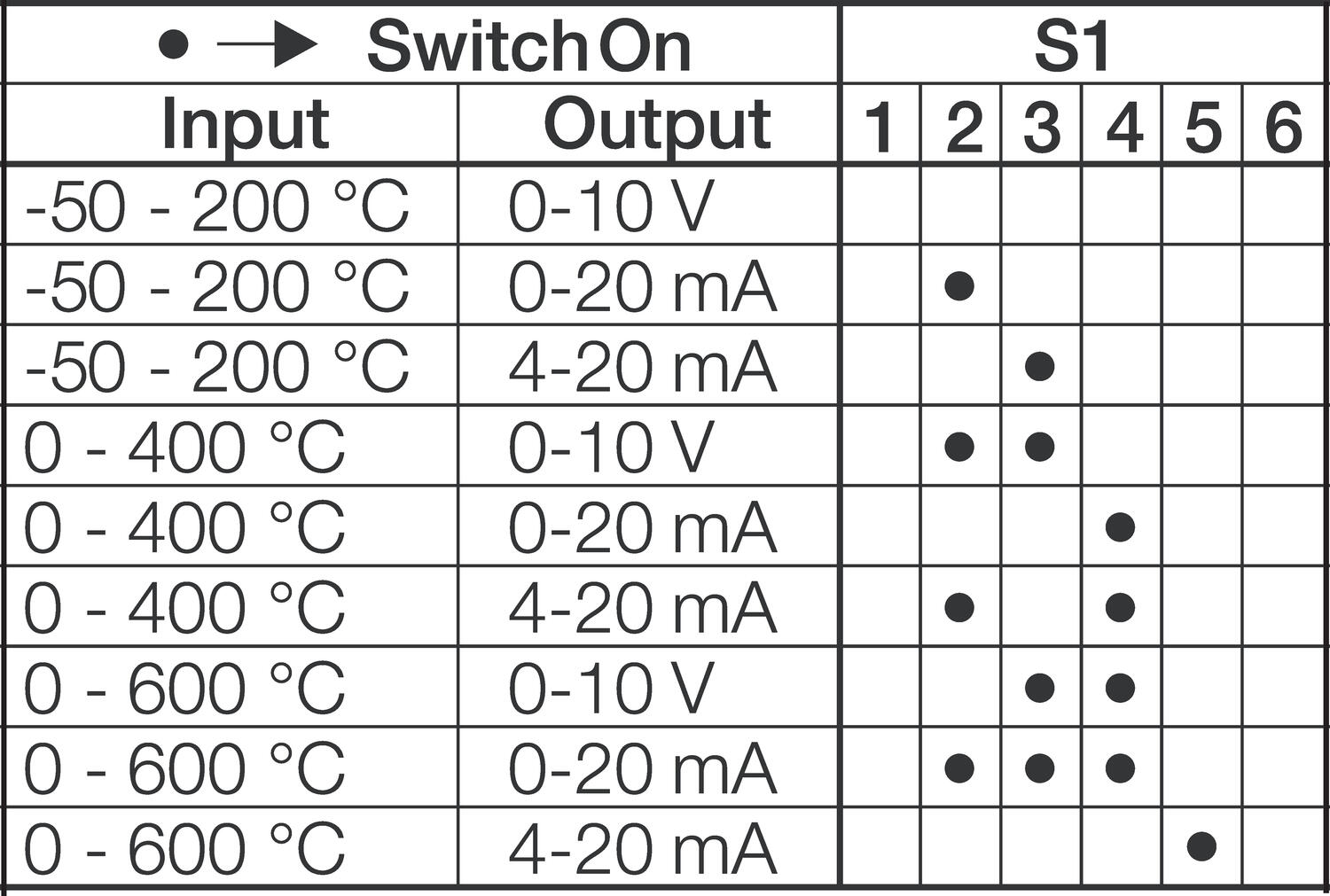

DIP-kytkimen vaihtoehdot

Size.



Tilausnumerot

Tilausnumero

Kuvaus

Käyttöjännite

750833

J-tyyppi, valittavat sisään- ja ulostulot, 2-tie

24 V DC/AC

750839

J-tyyppi, valittavat sisään- ja ulostulot, 3-tie

24 V DC/AC

750873

K-tyyppi, valittavat sisään- ja ulostulot, 2-tie

24 V DC/AC

750869

K-tyyppi, valittavat sisään- ja ulostulot, 3-tie

24 V DC/AC

762832

Ketjutusrima punainen, 16-napainen



762833

Ketjutusrima valkoinen, 16-napainen



762834

Ketjutusrima sininen, 16-napainen





Lue lisää
  • Leveys 6,2 mm
  • Sisään- ja ulostulo valittavissa
  • Eristysjännite 1500 V
  • 2- tai 3-tie-erotettu

Valitse tuote

Valitse tuote
Lütze_Logo_Automation.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Min. käyttöjännite AC 19,2 V
Max. käyttöjännite AC 28,8 V
Min. käyttöjännite DC 16,8 V
Max. käyttöjännite DC 30 V
Reaktioaika 33 ms
Virrankulutus 8 mA
Lämpötilakerroin <150 ppm/°C
Min. käyttölämpötila -50 °C
Max. käyttölämpötila 600 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 80 °C
Hyväksynnät CE, cULus, RoHS
Max. johdinkoko 1,5 mm²
IP-luokka IP20
Lineaarisuus <0,1 % av max.värdet
Kuorman impedanssi virta <400 Ω
Kuorman impedanssi jännite >5 kΩ
