LÜTZE
Mittamuunnin PT100-anturille
Monitoimimuuntimessa on kolme eri lämpötila-aluetta valittavissa. DIP-kytkimellä valitaan haluttu lämpötila-alue ja ulostuloviesti. Muunnin on saatavana 2- ja 3-tie eroituksella. Signaalimuuntimeen saa myös ketjutusrimoja, minkä ansiosta johdotus on nopeaa. Erivärisiä rimoja voidaan käyttää eri käyttökohteille. Muuntimen 6,2 mm leveys säästää tilaa kotelossa ja DIN-kiskolla.
Tekniset tiedot
Sisääntulo |
| |
Valittavat lämpötila-alueet | -50 °C...+150 °C | |
0 °C...+100 °C | ||
0 °C...+200 °C | ||
Anturityyppi | PT-100. 2-johdin tai 3-johdin | |
Ulostulo | Virta | Jännite |
Valittavat signaalit | 0-20/4-20 mA | 0-10 V DC |
Kuormaimpedanssi | <400 Ω | >55 Ω |
Tarkkuus 23°C:lla | 0,3 % koko alueella | |
Lineaarisuus | <0,1 % koko alueella | |
Lämpötilariippuvuus | <150 ppm °C | |
Muutosaika | 30 ms | |
| ||
Yleiset tiedot | ||
Käyttöjännite | 16,8-30 V DC/19,2-28,8 V AC | |
Virrankulutus | 8 mA 2-tie, 13 mA 3-tie | |
Eristysjännite in/out | 1500 V | |
Käyttölämpötila | -25 °C...+60 °C | |
Varastointilämpötila | -40 °C...+80 °C | |
IP-luokka | IP20 | |
Asennus | DIN-kiskoon | |
Liitännät | Ruuviliitin, max. 1,5 mm² | |
Hyväksynnät |
| |

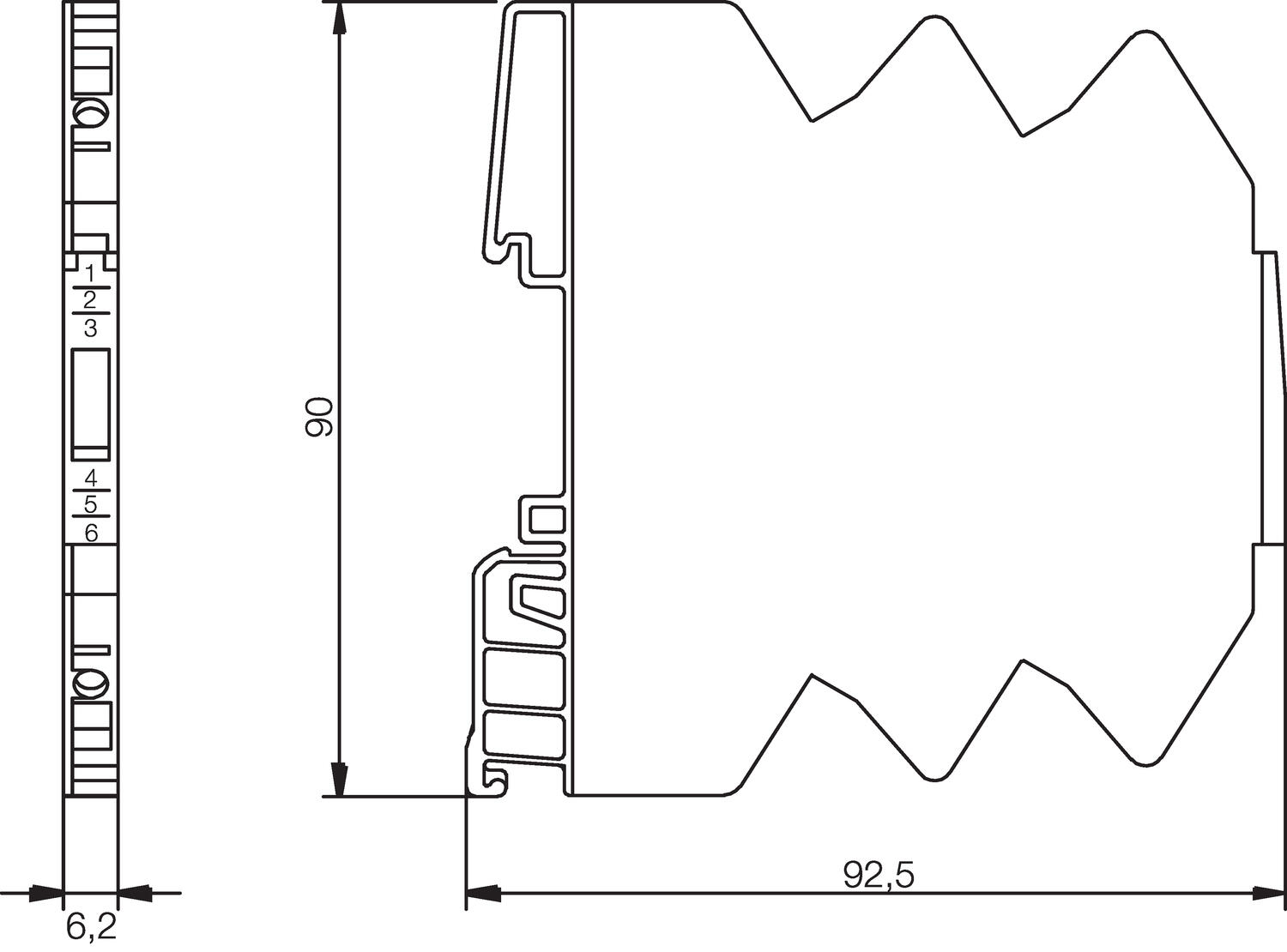

Mitat
(mm)

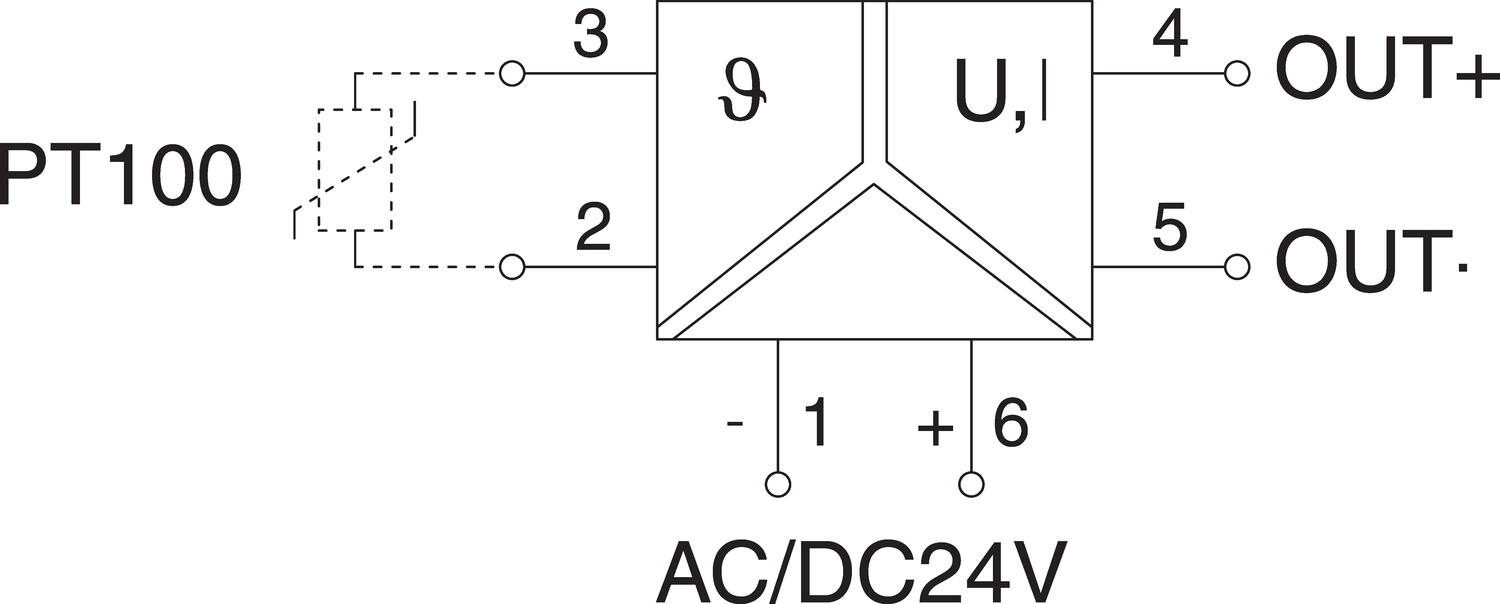

Kytkentä
75803 | 750819 | 750809 |

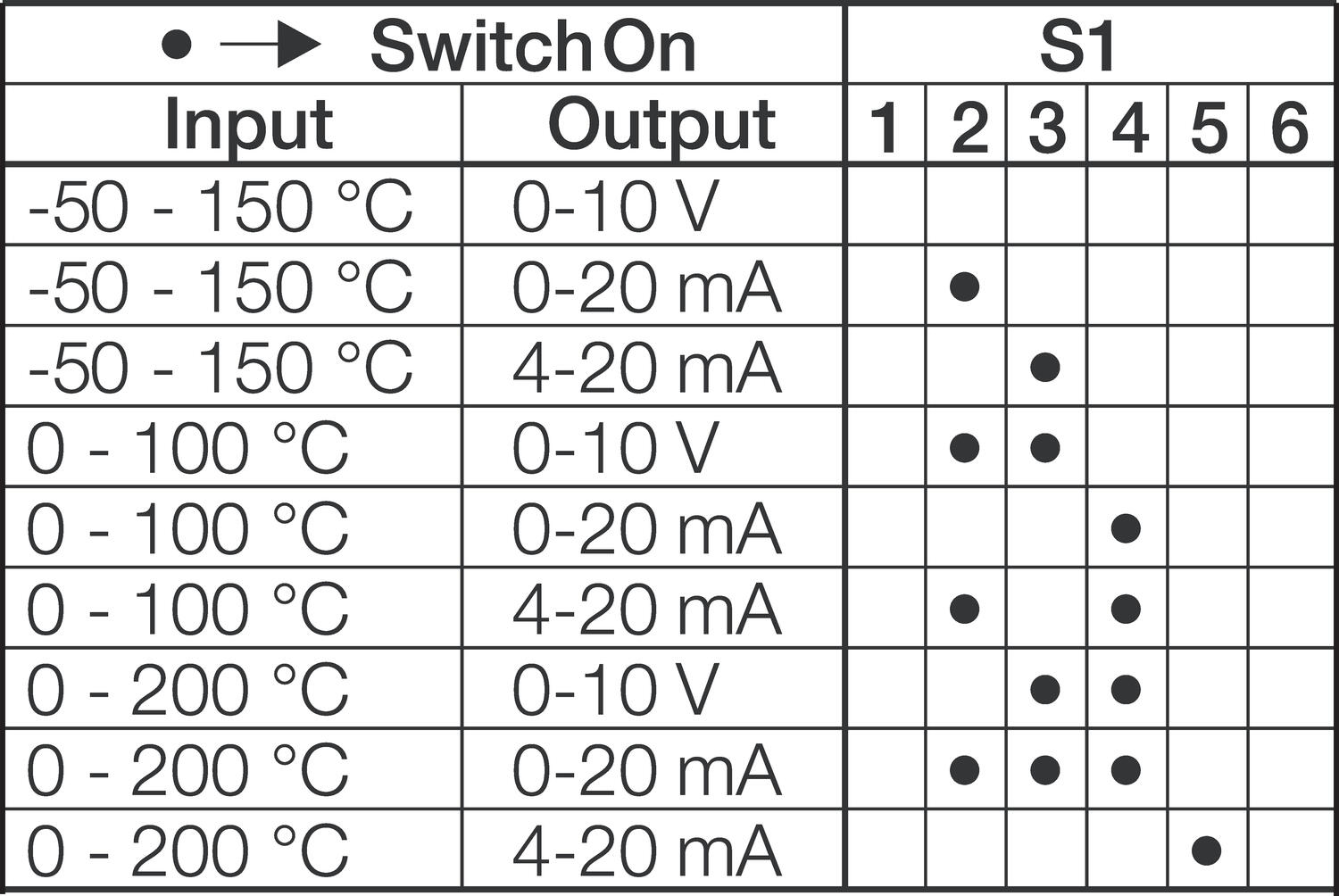

DIP-kytkimen vaihtoehdot |
Tilausnumerot
Tilausnumero | Kuvaus | Käyttöjännite |
750809 | PT100, 2-johdin, valittavat sisään- ja ulostulot, 3-tie-erotus | 24 V DC/AC |
750819 | PT100, 3-johdin, valittavat sisään- ja ulostulot, 2-tie-erotus | 24 V DC/AC |
762832 | Ketjutusrima, punainen, 16-napainen |
|
762833 | Ketjutusrima, valkoinen, 16-napainen |
|
762834 | Ketjutusrima, sininen, 16-napainen |
|
- Leveys 6,2 mm
- Sisään- ja ulostulo valittavissa
- Eristysjännite 1500 V
- 2- tai 3-tie-erotus
Valitse tuote
Tekniset tiedot
| Min. käyttöjännite AC | 19,2 V |
|---|---|
| Max. käyttöjännite AC | 28,8 V |
| Min. käyttöjännite DC | 16,8 V |
| Max. käyttöjännite DC | 30 V |
| Nousuaika (10-90 %) | 30 ms |
| Tehonkulutus | 0,3 W |
| Lämpötilakerroin | <150 ppm °C |
| Min. käyttölämpötila | -50 °C |
| Max. käyttölämpötila | 200 °C |
| Min. varastointilämpötila | -40 °C |
| Max. varastointilämpötila | 80 °C |
|---|---|
| Hyväksynnät | CE, cULus, RoHS |
| Max. johdinkoko | 1,5 mm² |
| Eristysjännite in/out | 1500 V |
| IP-luokka | IP20 |
| Lineaarisuus | <0,1 % av max.värdet |
| Kuorman impedanssi virta | <400 Ω |
| Kuorman impedanssi jännite | >55 kΩ |
Tuotekuvaus
Monitoimimuuntimessa on kolme eri lämpötila-aluetta valittavissa. DIP-kytkimellä valitaan haluttu lämpötila-alue ja ulostuloviesti. Muunnin on saatavana 2- ja 3-tie eroituksella. Signaalimuuntimeen saa myös ketjutusrimoja, minkä ansiosta johdotus on nopeaa. Erivärisiä rimoja voidaan käyttää eri käyttökohteille. Muuntimen 6,2 mm leveys säästää tilaa kotelossa ja DIN-kiskolla.
Tekniset tiedot
Sisääntulo |
| |
Valittavat lämpötila-alueet | -50 °C...+150 °C | |
0 °C...+100 °C | ||
0 °C...+200 °C | ||
Anturityyppi | PT-100. 2-johdin tai 3-johdin | |
Ulostulo | Virta | Jännite |
Valittavat signaalit | 0-20/4-20 mA | 0-10 V DC |
Kuormaimpedanssi | <400 Ω | >55 Ω |
Tarkkuus 23°C:lla | 0,3 % koko alueella | |
Lineaarisuus | <0,1 % koko alueella | |
Lämpötilariippuvuus | <150 ppm °C | |
Muutosaika | 30 ms | |
| ||
Yleiset tiedot | ||
Käyttöjännite | 16,8-30 V DC/19,2-28,8 V AC | |
Virrankulutus | 8 mA 2-tie, 13 mA 3-tie | |
Eristysjännite in/out | 1500 V | |
Käyttölämpötila | -25 °C...+60 °C | |
Varastointilämpötila | -40 °C...+80 °C | |
IP-luokka | IP20 | |
Asennus | DIN-kiskoon | |
Liitännät | Ruuviliitin, max. 1,5 mm² | |
Hyväksynnät |
| |
Mitat
(mm)
Kytkentä
75803 | 750819 | 750809 |
DIP-kytkimen vaihtoehdot |
Tilausnumerot
Tilausnumero | Kuvaus | Käyttöjännite |
750809 | PT100, 2-johdin, valittavat sisään- ja ulostulot, 3-tie-erotus | 24 V DC/AC |
750819 | PT100, 3-johdin, valittavat sisään- ja ulostulot, 2-tie-erotus | 24 V DC/AC |
762832 | Ketjutusrima, punainen, 16-napainen |
|
762833 | Ketjutusrima, valkoinen, 16-napainen |
|
762834 | Ketjutusrima, sininen, 16-napainen |
|
