Monitoimi mittamuunnin PT-100-anturille
Monitoimimuuntimessa on kääntökytkimillä valittavissa kahdeksan eri lämpötila-aluetta. Ulostulosignaaliksi voi valita DIP-kytkimillä standardiviestin: 0(4)-20 mA tai 0-10 V DC. Muunnin on suunniteltu kolmijohtimiselle PT100-anturille, mutta kaksijohtimistakin anturia voidaan käyttää, kun sisäänmenot 1 ja 4 yhdistetään.
Tekniset tiedot
Sisäänmeno | ||
Anturi | PT-100, 2-johdin tai 3-johdin | |
Valittavat lämpötila-alueet | Ks. kytkentä-välilehti | |
Näytteenottotaajuus | 10 Hz | |
Anturivirta | 0,5 mA | |
Sisäänmenoimpedanssi | 240 kΩ | |
| ||
Ulostulo | Virta | Jännite |
Valittavat signaalit | 0/4-20 mA | 0-10 V DC |
Kuormaimpedanssi | Max. 400 Ω | Min. 1 kΩ |
| ||
Yleiset tiedot | ||
Käyttöjännite | 19,2-264 V AC/16,8-264 V DC | |
Virrankulutus | 10 mA | |
Tilan osoittimet | Keltainen LED | |
Galvaaninen erotus | 3-tie, 4 kV | |
Tarkkuus | 0,3 % 23 °C koko alueella | |
Lineaarisuus | 0,1 % koko alueella | |
Nousuaika 10-90 % | 30 ms | |
Reaktioaika | 60 ms (tarkkuus 1 %) | |
Lämpötilariippuvuus | <150 ppm/°C koko alueella | |
Kotelointiluokka | IP20 | |
Asennuskulma | Vapaa | |
Liitännät | 0,14-2,5 mm², ruuvi | |
Käyttölämpötila | -25 °C...+60 °C | |
Paino | 70 g | |
Standardit | EN 60721-3-3, EN55011, EN 61000-4-2/6, | |
Hyväksynnät |
| |

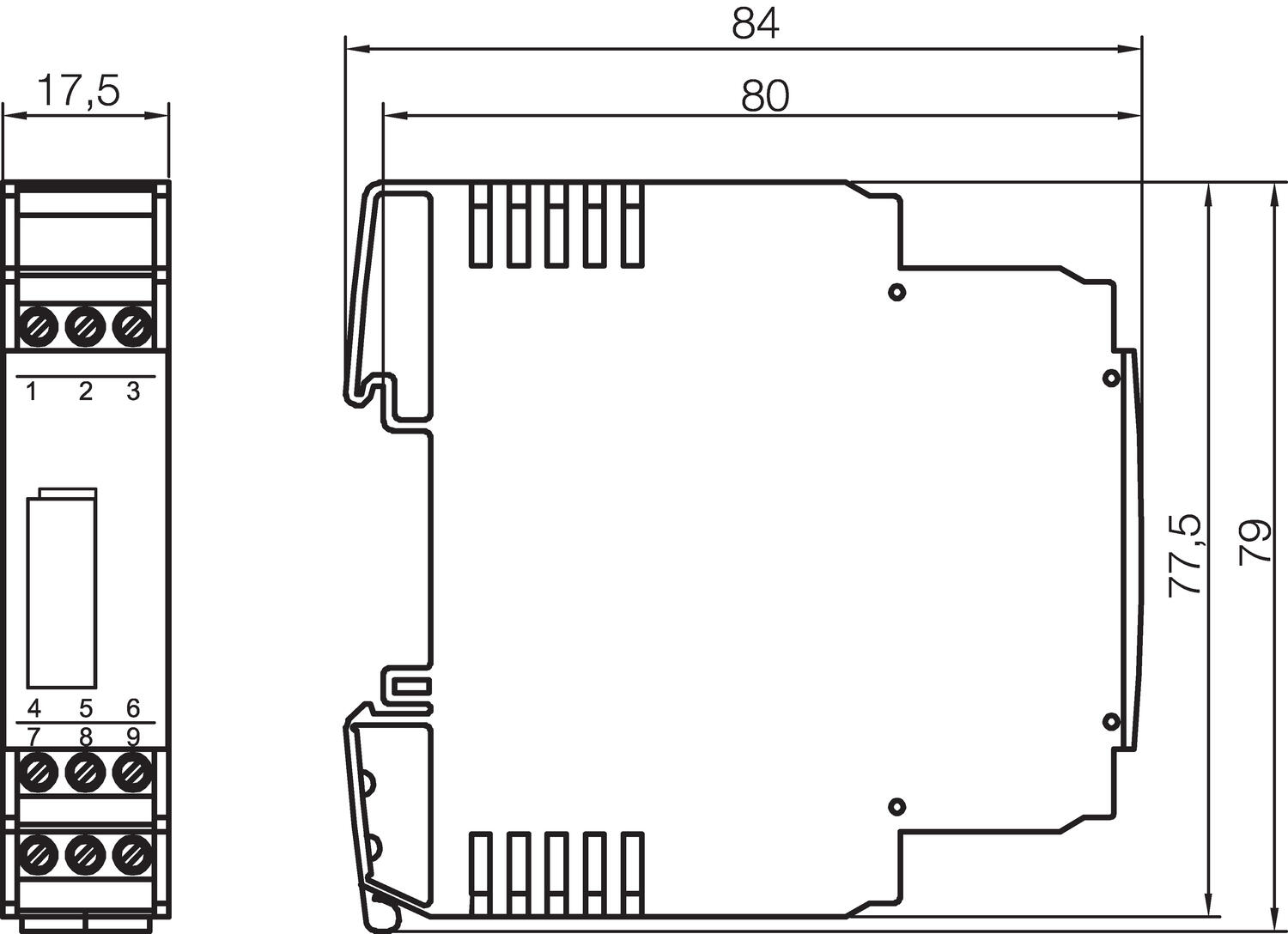

Mitat
(mm)
|

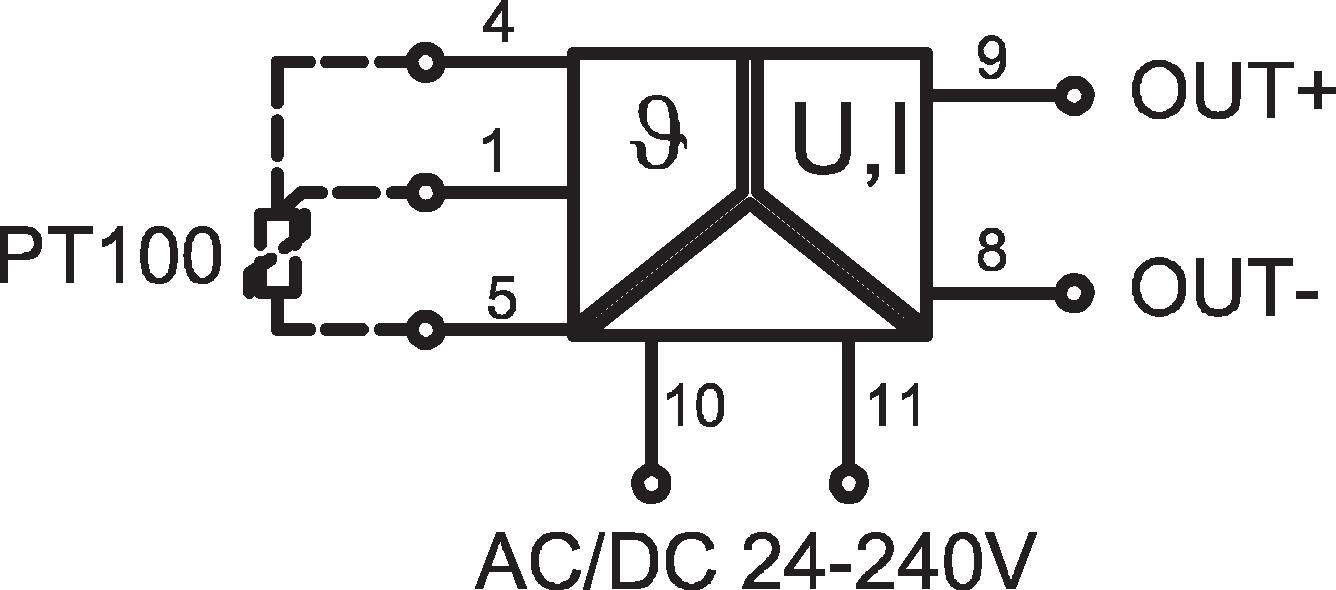

Kytkentä

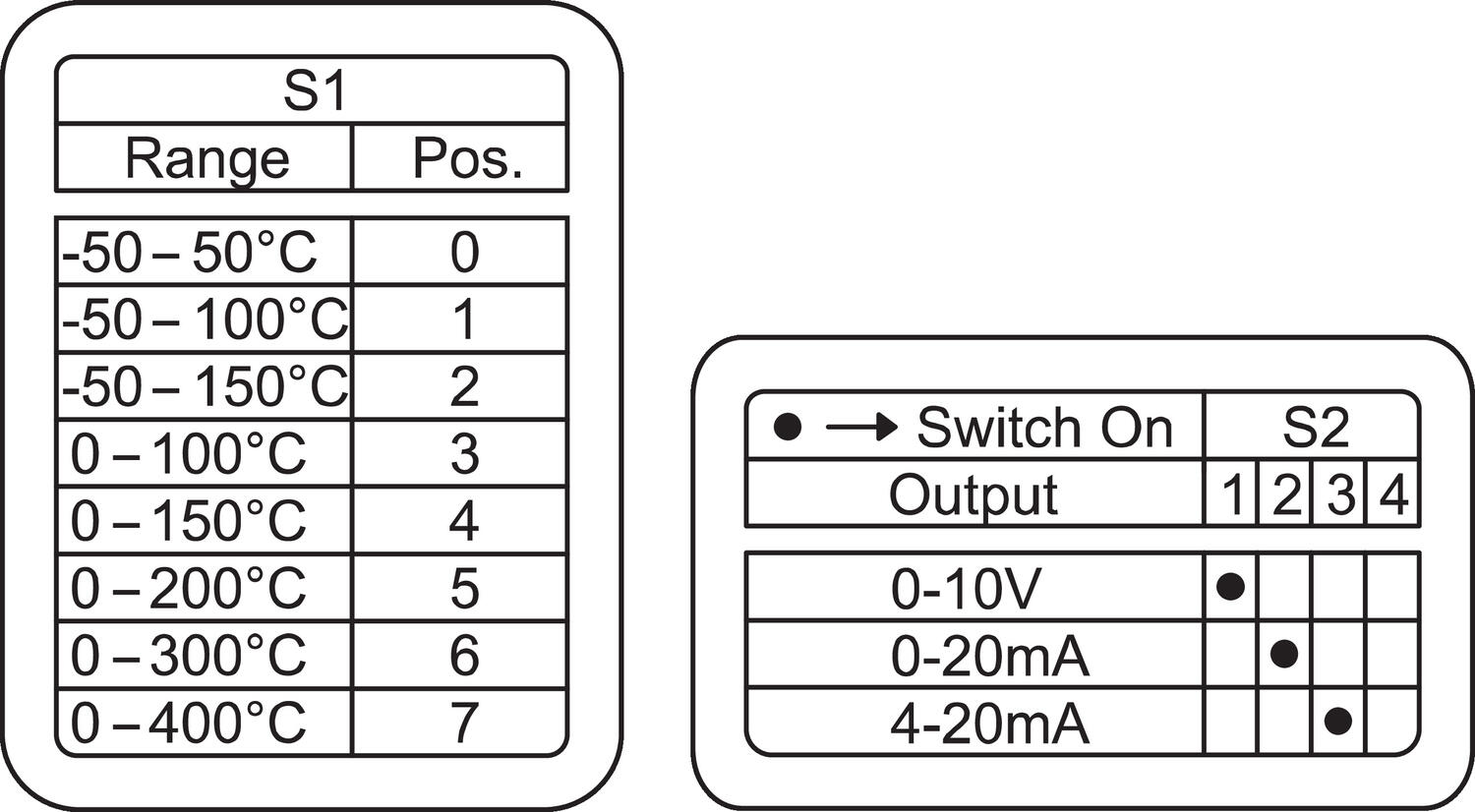

Kiertokytkimen ja DIP-kytkinten asetukset |
Tilausnumerot
Tilausnumero | Kuvaus | Käyttöjännite |
750817 | Monitoimi mittamuunnin PT-100-anturille | 24-240 V AC/DC |
- Lämpötila-alue anturille -50 °C...+400 °C
- Automaattinen kalibrointi
- 3-tie galvaaninen erotus 4 kV
- Laaja käyttöjännitealue 24-240 V AC/DC
Valitse tuote
Tekniset tiedot
| Anturivirta | 0,5 |
|---|---|
| Min. käyttöjännite AC | 19,2 V |
| Max. käyttöjännite AC | 264 V |
| Min. käyttöjännite DC | 16,8 V |
| Max. käyttöjännite DC | 264 V |
| Nousuaika (10-90 %) | 130 ms |
| Virrankulutus | 10 mA |
| Lämpötilakerroin | <150 ppm per grad C. (fullskala) |
| Min. käyttölämpötila | -50 °C |
| Max. käyttölämpötila | 400 °C |
| Paino | 70 g |
|---|---|
| Hyväksynnät | CE, cULus, RoHS |
| Max. johdinkoko | 2,5 mm² |
| Min. poikkipinta | 0,14 mm² |
| Tuloimpedanssi | 240 kΩ |
| IP-luokka | IP20 |
| Kuorman impedanssi virta | Max. 400 Ω |
| Kuorman impedanssi jännite | Min. 1 kΩ |
Tuotekuvaus
Monitoimimuuntimessa on kääntökytkimillä valittavissa kahdeksan eri lämpötila-aluetta. Ulostulosignaaliksi voi valita DIP-kytkimillä standardiviestin: 0(4)-20 mA tai 0-10 V DC. Muunnin on suunniteltu kolmijohtimiselle PT100-anturille, mutta kaksijohtimistakin anturia voidaan käyttää, kun sisäänmenot 1 ja 4 yhdistetään.
Tekniset tiedot
Sisäänmeno | ||
Anturi | PT-100, 2-johdin tai 3-johdin | |
Valittavat lämpötila-alueet | Ks. kytkentä-välilehti | |
Näytteenottotaajuus | 10 Hz | |
Anturivirta | 0,5 mA | |
Sisäänmenoimpedanssi | 240 kΩ | |
| ||
Ulostulo | Virta | Jännite |
Valittavat signaalit | 0/4-20 mA | 0-10 V DC |
Kuormaimpedanssi | Max. 400 Ω | Min. 1 kΩ |
| ||
Yleiset tiedot | ||
Käyttöjännite | 19,2-264 V AC/16,8-264 V DC | |
Virrankulutus | 10 mA | |
Tilan osoittimet | Keltainen LED | |
Galvaaninen erotus | 3-tie, 4 kV | |
Tarkkuus | 0,3 % 23 °C koko alueella | |
Lineaarisuus | 0,1 % koko alueella | |
Nousuaika 10-90 % | 30 ms | |
Reaktioaika | 60 ms (tarkkuus 1 %) | |
Lämpötilariippuvuus | <150 ppm/°C koko alueella | |
Kotelointiluokka | IP20 | |
Asennuskulma | Vapaa | |
Liitännät | 0,14-2,5 mm², ruuvi | |
Käyttölämpötila | -25 °C...+60 °C | |
Paino | 70 g | |
Standardit | EN 60721-3-3, EN55011, EN 61000-4-2/6, | |
Hyväksynnät |
| |
Mitat
(mm)
|
Kytkentä
Kiertokytkimen ja DIP-kytkinten asetukset |
Tilausnumerot
Tilausnumero | Kuvaus | Käyttöjännite |
750817 | Monitoimi mittamuunnin PT-100-anturille | 24-240 V AC/DC |
