LÜTZE
Multi-signaalimuunnin analogisille signaaleille
LCIS
Multi-signaalimuuntimessa on yleisimmät standardiviestivaihtoehdot. DIP-kytkimellä valitaan haluttu sisään- ja ulostuloviesti. Muunnin on itsestään kalibroituva, tehden näin asennuksesta nopeaa ja helppoa. Muunnin on 3-tie erotuksella ja jokainen liitin on ketjutettavissa ketjutusrimalla, minkä ansiosta johdotus on nopeaa. Muuntimen 6,2 mm leveys säästää tilaa kotelossa ja DIN-kiskolla. Muunninta voidaan kääntää kiskolla 180-astetta, jolloin on mahdollista päättää, ovatko tulot vai lähdöt ylhäällä vai alhaalla.
- Tulo ja lähtö valittavissa
- Automaattinen kalibrointi
- Erotusjännite 4 kV
- 24 V ja 24-240 V AC/DC käyttöjännitteet
- DNV- ja GL-hyväksytty
Valitse tuote
Tekniset tiedot
| Käyttöjännite | 24-240 V AC/DC |
|---|---|
| Max. kytkentätaajuus | 30 Hz @ 3 dB |
| Tarkkuus | 0,1 % FSR |
| Reaktioaika | 17 ms |
| Vasteaika | 17 ms |
| Tilaindikointi | Vihreä LED |
| Nousuaika (10-90 %) | 6 ms |
| Lämpötilakerroin | <150 ppm/° K FSR |
| Min. käyttölämpötila | -25 °C |
| Max. käyttölämpötila | 60 °C |
| Min. varastointilämpötila | -40 °C |
| Max. varastointilämpötila | 80 °C |
| Paino | 59 g |

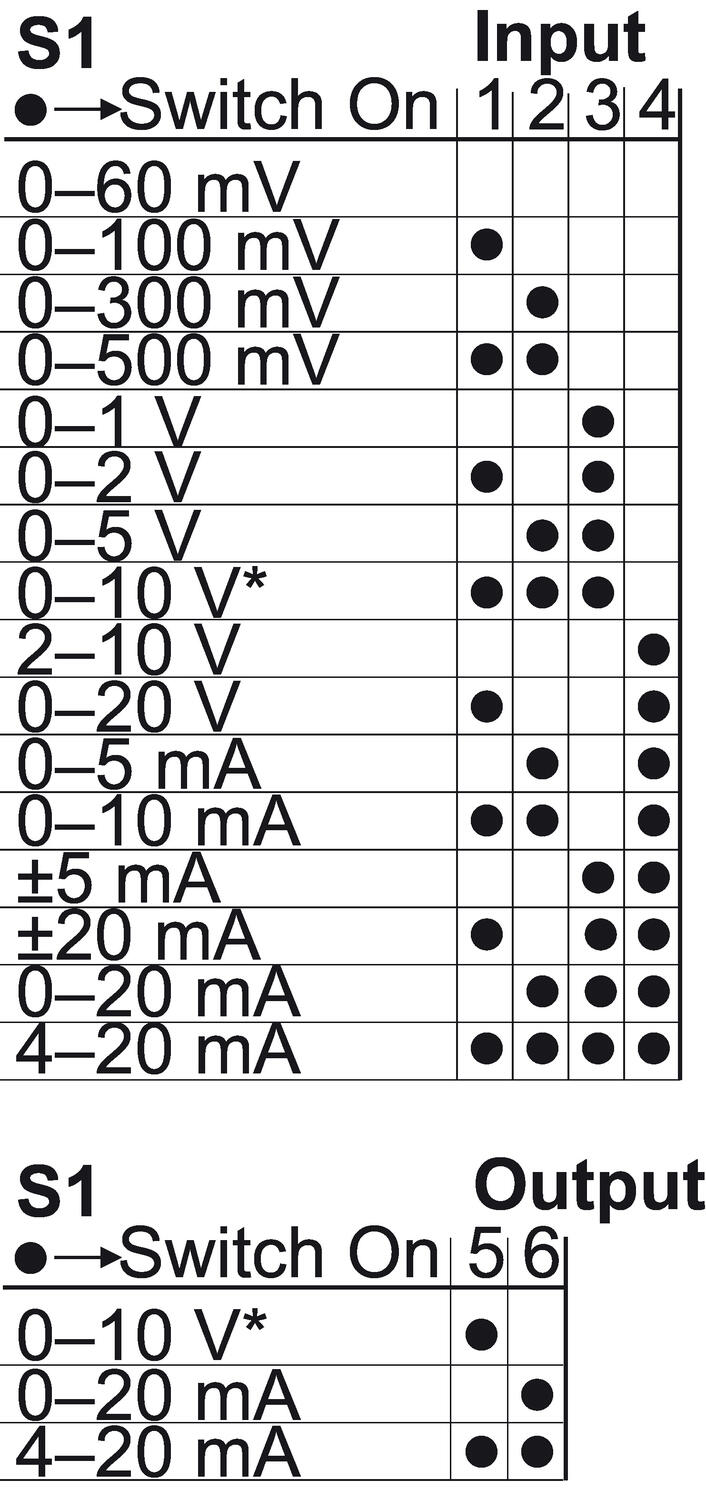

| DIP-kytkimillä valittava tulosignaali | 0-60mV,0-100mV,0-300mV,0-500mV,0-1 V,0-2 V,0-5 V,0-10 V,2-10 V,0-20 V,0-5mA,0-10mA,+-5mA,+-20mA.0-20mA,4-20mA |
| DIP-kytkimillä valittava lähtösignaali | 0-20mA, 4-20mA, 0-10V |
| Hyväksynnät | CE, CSA, DNV, GL, RoHS |
| Liitäntä | Ruuvi |
| Max. johdinkoko | 2,5 mm² |
|---|---|
| Min. poikkipinta | 0,25 mm² |

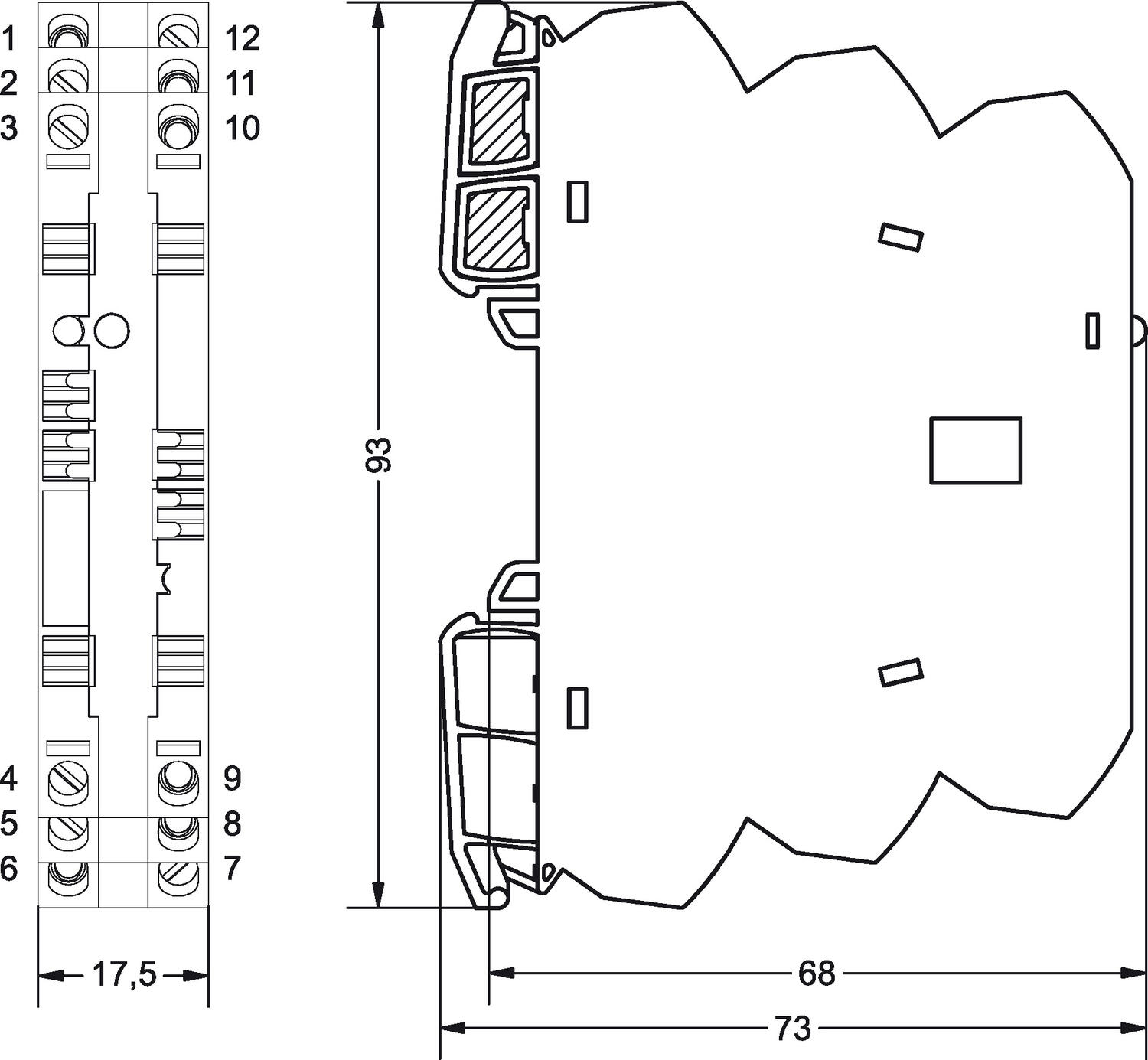

| Syvyys | 73 mm |

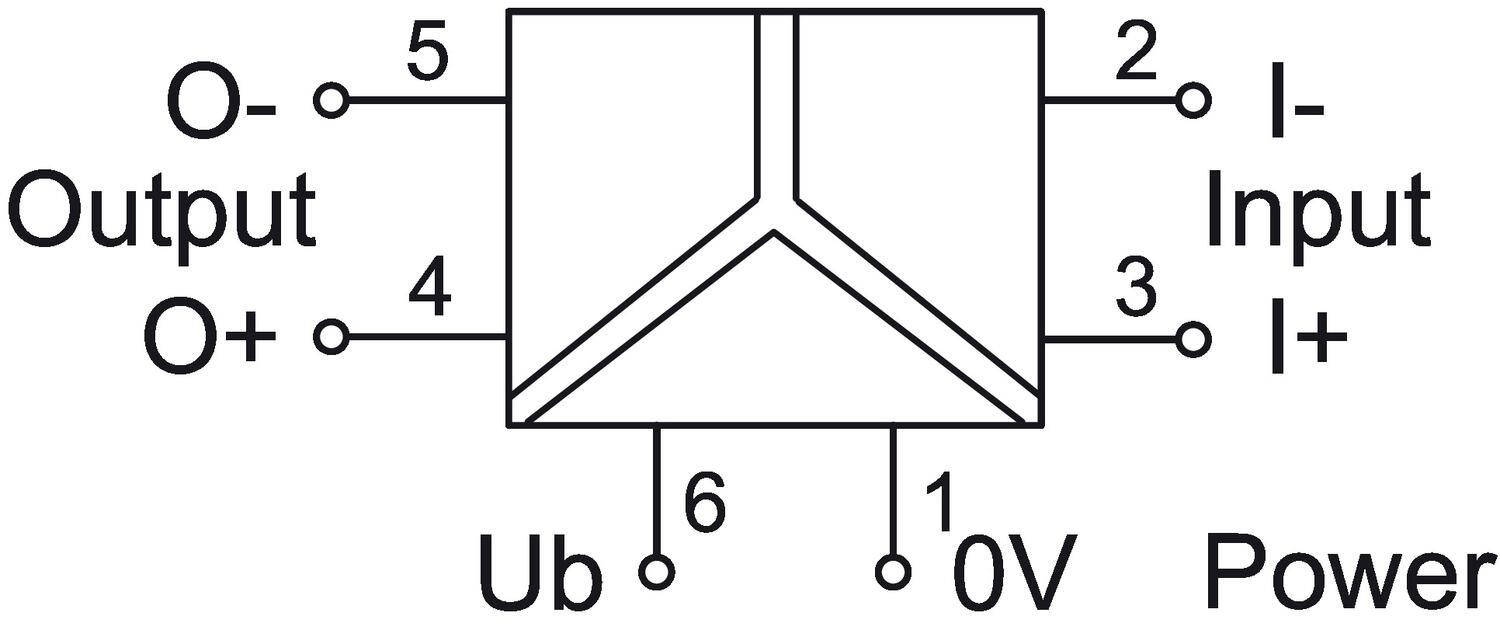

| Galvaaninen erotus | 3-tie |
| Tuloimpedanssi virta mA | 100 Ω |
| Tuloimpedanssi jännite | 330 kΩ |
| Suojaus | Ylijännite AC/DC 26,4 V, PTC sulake, lähtö oikosulkusuojattu |
| IP-luokka | IP20 |
| Leveys | 17,5 mm |
| Korkeus | 93 mm |
| Lineaarisuus | 0,05 % FSR |
| Lineaarisuus | 0,05 % FSR |
| Kuorman impedanssi virta | Max. 500 Ω |
| Kuorman impedanssi jännite | Min. 2 kΩ |
| Asennus | DIN-kisko |
Tuotekuvaus
Multi-signaalimuuntimessa on yleisimmät standardiviestivaihtoehdot. DIP-kytkimellä valitaan haluttu sisään- ja ulostuloviesti. Muunnin on itsestään kalibroituva, tehden näin asennuksesta nopeaa ja helppoa. Muunnin on 3-tie erotuksella ja jokainen liitin on ketjutettavissa ketjutusrimalla, minkä ansiosta johdotus on nopeaa. Muuntimen 6,2 mm leveys säästää tilaa kotelossa ja DIN-kiskolla. Muunninta voidaan kääntää kiskolla 180-astetta, jolloin on mahdollista päättää, ovatko tulot vai lähdöt ylhäällä vai alhaalla.
