Ohjelmoitavat signaalimuuntimet lämpötila-antureille

Lützen ohjelmoitavat signaalimuuntimet on suunniteltu lämpötila-antureiden mittaussignaalien muuntamiseen automaatio- ja ohjausjärjestelmien käyttämiksi standardoiduiksi analogisignaaleiksi. Kompakti, vain 6,2 mm leveä rakenne säästää tilaa sähkökeskuksessa ja mahdollistaa suuren määrän mittauskanavia pienessä asennustilassa.

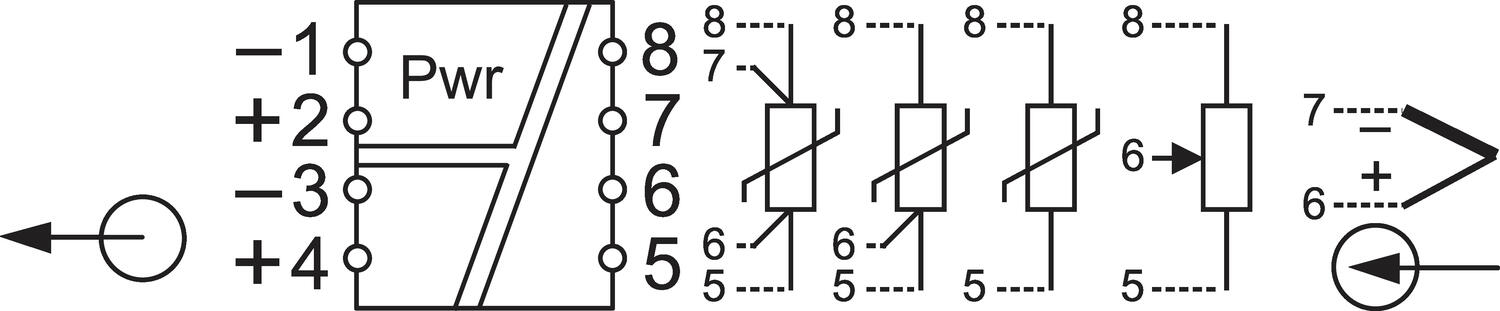

Muunnin tukee Pt100- ja Pt1000-vastusantureita, resistanssimittausta, potentiometrejä sekä useita termoparityyppejä. Tuettuja termopareja ovat tyypit B, C, E, J, K, N, R, S ja T. Lähtösignaaliksi voidaan ohjelmoida useita standardisignaaleja, kuten 0–20 mA, 4–20 mA, 0–10 V, ±10 V, 2–10 V, 0–5 V tai 1–5 V.

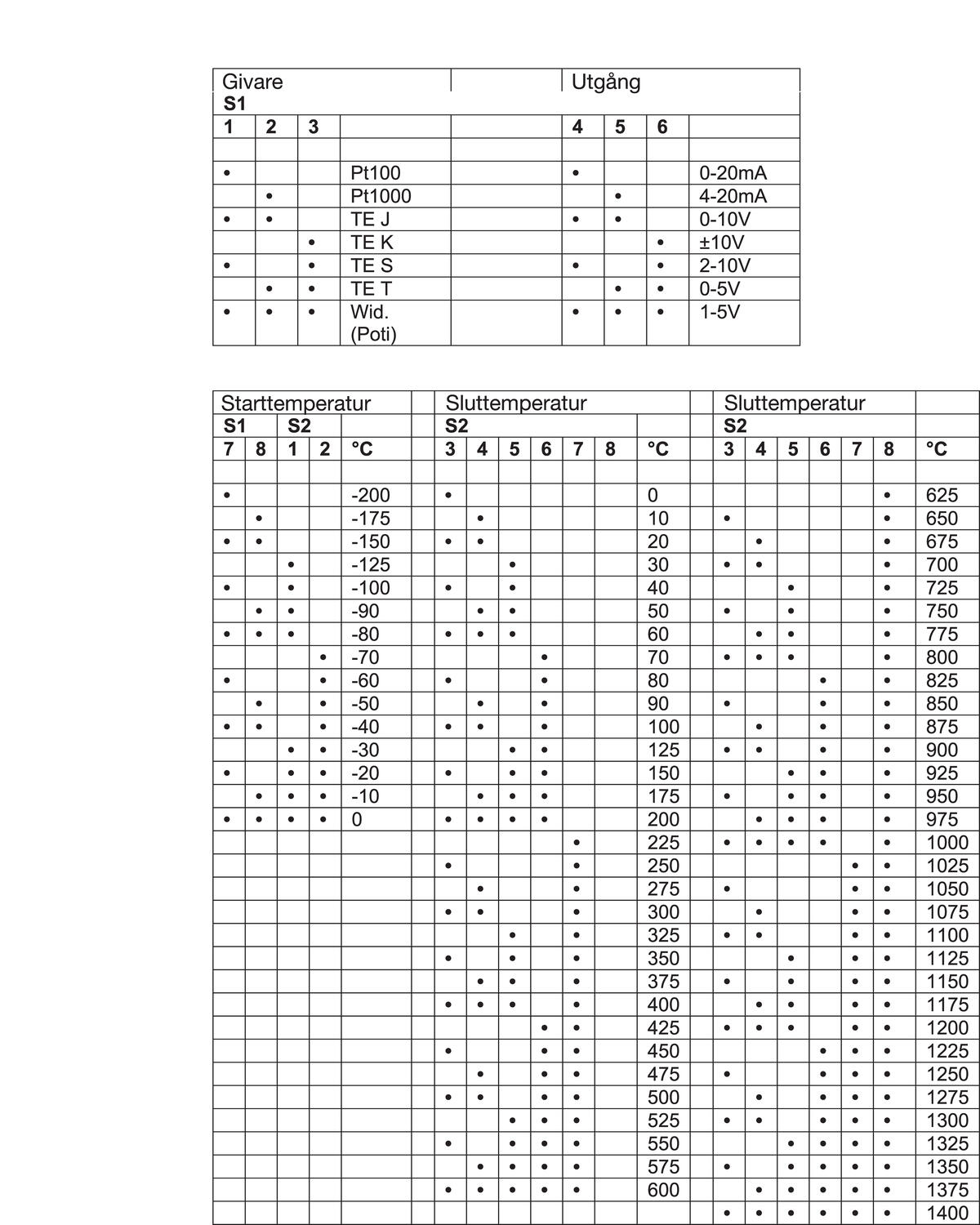

Mittausalue ja muut asetukset voidaan määrittää FDT/DTM-ohjelmistolla tai suoraan laitteen DIP-kytkimillä. Tämä helpottaa saman signaalimuuntimen sovittamista erilaisiin antureihin ja mittausalueisiin ilman erillistä tuoteversiota jokaista sovellusta varten.

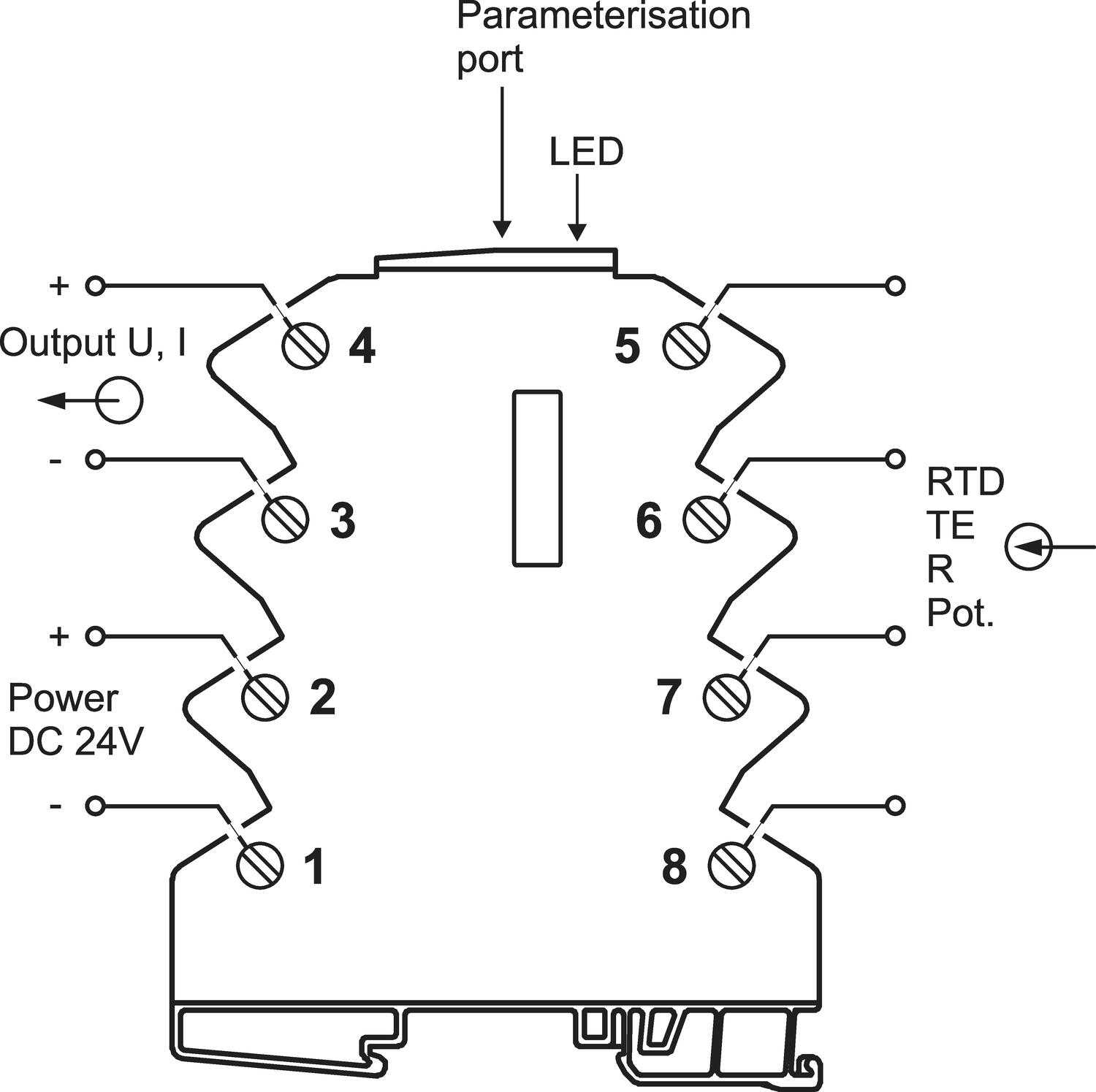

Tulo, lähtö ja käyttöjännite on erotettu toisistaan 3-tie galvaanisella erotuksella, jonka erotusjännite on 2,5 kV. Galvaaninen erotus auttaa ehkäisemään potentiaalieroista ja häiriöistä aiheutuvia mittausvirheitä teollisuusympäristöissä.

Signaalimuuntimen nimelliskäyttöjännite on 24 V DC ja käyttölämpötila-alue -40…+70 °C. Valikoimassa on sekä ruuviliitäntäinen että jousiliitäntäinen versio, joten sopiva liitäntätapa voidaan valita asennuskohteen mukaan.
