LÜTZE

Signaalimuuntimet analogisille signaaleille

LCIS

Kiinteä analogiamuunnin signaalien käsittelyyn ja sähköiseen erotukseen automaatiojärjestelmissä. Vain 6,2 mm leveä rakenne säästää tilaa ohjauskaapissa. Kolmitiegalvaaninen erotus ja 2,5 kV:n eristysjännite tukevat luotettavaa signaalinsiirtoa. Laite toimii 24 V AC/DC -syötöllä, ja liittimet voidaan yhdistää hyppyliuskalla.
  • 6,2 mm leveä
  • Erotusjännite 2,5 kV
  • 3-tie erotus
  • 24 V AC/DC
  • DNV- ja GL-hyväksytty

Valitse tuote

Valitse tuote
Lütze_Logo_Automation.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Käyttöjännite 24 V AC/DC
Max. kytkentätaajuus 30 Hz @ 3 dB
Tarkkuus 0,1 % FSR
Reaktioaika 17 ms
Tilaindikointi Vihreä LED
Nousuaika (10-90 %) 6 ms
Lämpötilakerroin <150 ppm/° K FSR
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 60 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 80 °C
Paino 29 g
Hyväksynnät CSA, DNV, UL
Liitäntä Ruuvi
Max. johdinkoko 2,5 mm²
Min. poikkipinta 0,25 mm²
Syvyys 73 mm
Lähtö 0-10 V
Galvaaninen erotus 3-tie
Tuloimpedanssi 330 kΩ
Tulo 0-10 V
Suojaus Ylijännite AC/DC 26,4 V, PTC sulake, lähtö oikosulkusuojattu
Eristysjännite in/out 2500 V
IP-luokka IP20
Leveys 6,2 mm
Korkeus 93 mm
Lineaarisuus 0,05 % FSR
Asennus DIN-kisko

Tiedostot

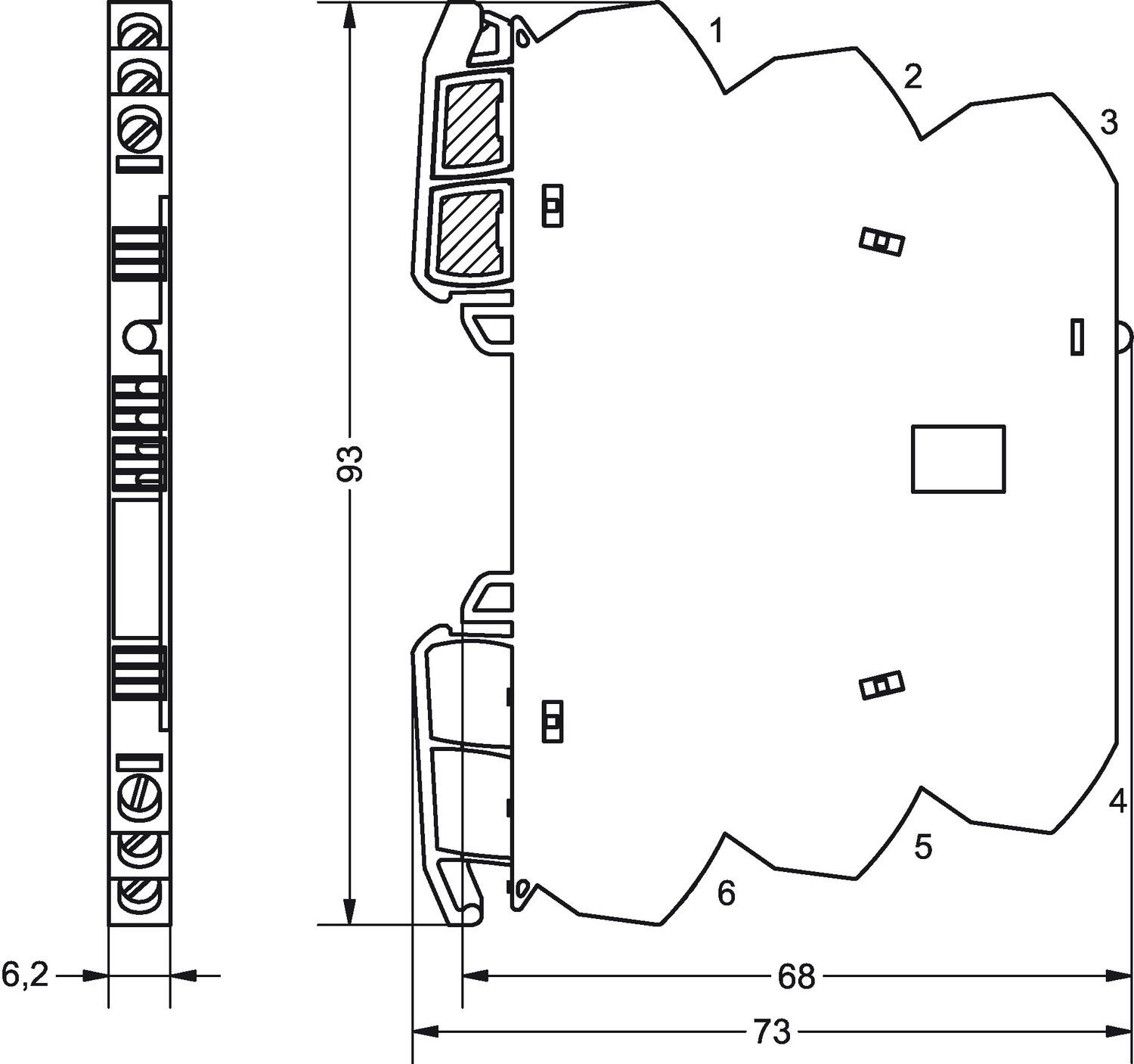

Mitat ja kytkennät

Tuotekuvaus

LCIS-signaalimuuntimet ovat 3-tie erotuksella ja jokainen liitin on ketjutettavissa ketjutusrimalla, minkä ansiosta johdotus on nopeaa ja 6,2 mm leveys säästää tilaa kotelossa ja DIN-kiskolla. Signaalimuuntimia voidaan kääntää kiskolla 180-astetta, jolloin on mahdollista päättää, ovatko tulot vai lähdöt ylhäällä vai alhaalla. Yleisimmät tulo- ja lähtö-vaihtoehdot omilla tilausnumeroillaan. Valittavan mallit sekä ruuvi- ja pushi-in-liittimillä.

Tarvikkeet

Avaa tuote uudelle riville ostoskoriin

Olet jo lisännyt tämän tuotteen. Valitse haluatko lisätä tuotteen määrää vai avata sen uudelle riville ostokorissa, jolloin voit valita eri toimitusajan.



Äänitiedostot

Lisää luettavaa

Seifert jäähdyttimet vaativiin olosuhteisiin
Tuoteuutiset

Seifert jäähdyttimet vaativiin olosuhteisiin

Kun elektroniikan on toimittava luotettavasti äärimmäisissäkin olosuhteissa, jäähdytysratkaisulla ei ole varaa epäonnistua. Saksalaisella Seifert Systemsillä on jo yli 60 vuoden kokemus erilaisista jäähdytysratkaisuista.

Lovato Electric Platinum Metal (LPS) -sarja
Tuoteuutiset

Lovato Electric Platinum Metal -sarja vaativiin olosuhteisiin

Metallirakenteiset ohjainlaitteet soveltuvat kohteisiin, joissa esiintyy kosteutta, pölyä, lämpötilavaihteluita ja muuta ympäristön aiheuttamaa rasitusta.

Partex merkintäratkaisut
Tuoteuutiset

Partex, merkintäratkaisujen asiantuntija

Partexin tuotteet suunnitellaan helpottamaan asennusta, parantamaan tunnistettavuutta ja tukemaan järjestelmien turvallista käyttöä koko niiden elinkaaren ajan.

Johdonsuojakytkimet puolustusteollisuuden järjestelmiin
Tuoteuutiset

Johdonsuojakytkimet puolustusteollisuuden kriittisiin järjestelmiin

Johdonsuojakytkimet on suunniteltu suojaamaan sähköpiirejä ylikuormitukselta ja oikosuluilta erityisesti vaativissa puolustus-, ilmailu- ja teollisuussovelluksissa.

Olemme mukana Alihankinta 2026 messuilla
Yleistä

Olemme mukana Alihankinnassa!

Osallistumme Alihankinta-messuille ja esittelemme alan uusimpia innovaatioita. Tule tutustumaan osastollemme C1112!

Seifert Slimline Neo
Tuoteuutiset

Seifert SlimLine Neo – uusi kotelojäähdytinsarja

Slimline NEO on kehitetty vastaamaan sekä tämän päivän että tulevaisuuden ympäristövaatimuksia. Luonnollisen kylmäaineen R290 ansiosta uudet NEO-sarjan jäähdyttimet täyttävät EU:n F-kaasuasetuksen (EU 2024/573) vaatimukset.

Suosikit Tilausnumero: Tulo Lähtö Käyttöjännite Liitäntä Hinta
Signaalimuunnin
Signaalimuunnin LCIS, 0-10 V / 0-10 V, 3-tie, 24 V AC/DC, ruuvi
Tuotenumero:
750530.0000 Kopioitu!
0-10 V
0-10 V
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 0-10 V / 0-10 V, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751530.0000 Kopioitu!
0-10 V
0-10 V
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 0-10 V / 0-20 mA, 3-tie, 24 V AC/DC, ruuvi
Tuotenumero:
750531.0000 Kopioitu!
0-10 V
0-20 mA
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 0-10 V / 0-20 mA, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751531.0000 Kopioitu!
0-10 V
0-20 mA
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 0-10 V / 4-20 mA, 3-tie, 24 V AC/DC, ruuvi
Tuotenumero:
750532.0000 Kopioitu!
0-10 V
4-20 mA
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 0-10 V / 4-20 mA, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751532.0000 Kopioitu!
0-10 V
4-20 mA
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 0-20 mA / 0-10 V, 3-tie, 24 V AC/DC, ruuvi
Tuotenumero:
750533.0000 Kopioitu!
0-20 mA
0-10 V
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 0-20 mA / 0-10 V, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751533.0000 Kopioitu!
0-20 mA
0-10 V
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 0-20 mA / 0-20 mA, 3-tie, 24 V AC/DC,ruuvi
Tuotenumero:
750534.0000 Kopioitu!
0-20 mA
0-20 mA
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 0-20 mA / 0-20 mA, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751534.0000 Kopioitu!
0-20 mA
0-20 mA
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 0-20 mA / 4-20 mA, 3-tie, 24 V AC/DC,ruuvi
Tuotenumero:
750535.0000 Kopioitu!
0-20 mA
4-20 mA
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 0-20 mA / 4-20 mA, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751535.0000 Kopioitu!
0-20 mA
4-20 mA
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 4-20 mA / 0-10 V, 3-tie, 24 V AC/DC ruuvi
Tuotenumero:
750536.0000 Kopioitu!
4-20 mA
0-10 V
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 4-20 mA / 0-10 V, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751536.0000 Kopioitu!
4-20 mA
0-10 V
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 4-20 mA / 0-20 mA, 3-tie, 24 V AC/DC ruuvi
Tuotenumero:
750537.0000 Kopioitu!
4-20 mA
0-20 mA
24 V AC/DC
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 4-20 mA / 0-20 mA, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751537.0000 Kopioitu!
4-20 mA
0-20 mA
24 V AC/DC
Push-In
Signaalimuunnin
Signaalimuunnin LCIS, 4-20 mA / 4-20 mA, 3-tie, 24 V AC/DC, ruuvi
Tuotenumero:
750538.0000 Kopioitu!
4-20 mA
4-20 mA
24 V AC/DC
Ruuvi
Jousikomponentti ChangeThisiltä, malli 751539, mustalla ja punaisella muotoilulla, tarkoitettu teolliseen käyttöön.
Signaalimuunnin LCIS, 4-20 mA / 4-20 mA, 3-tie, 24 V AC/DC, push-in
Tuotenumero:
751538.0000 Kopioitu!
4-20 mA
4-20 mA
24 V AC/DC
Push-In
