LÜTZE
Tasajännitemuunnin 24 V DC:stä 10 V DC:seen
Muuntaa tasajännitteen 24 V DC:stä 10 V DC:seen. Ketjutusrimoilla voidaan syöttää useampaa muunninta samasta jännitelähteestä.
Tekniset tiedot
Sisäänmeno | |
Sisäänmenojännite | 16,8-30 V DC |
Ulostulo | |
Ulostulojännite | 9-11 V DC |
Max. kuormavirta | 100 mA |
| |
Yleiset tiedot | |
Virrankulutus | 30 mA |
Merkkivalo | Keltainen LED |
Eristys | 2-tie-erotus, 50 V |
Säätötarkkuus | 1 % |
Aaltoilu (ripple) | <10 mV |
Hyötysuhde | 85 % |
Suojaus | Ylijännitesuojaus 30 V, oikosulkusuojaus |
IP-luokka | IP20 |
Asennuskulma | Ei rajoituksia |
Asennus | Jousiliitin 0,14-1,5 mm² |
Käyttölämpötila | -25 °C...+60 °C |
Paino | 40 g |
Hyväksynnät |
|
Mitat
(mm)

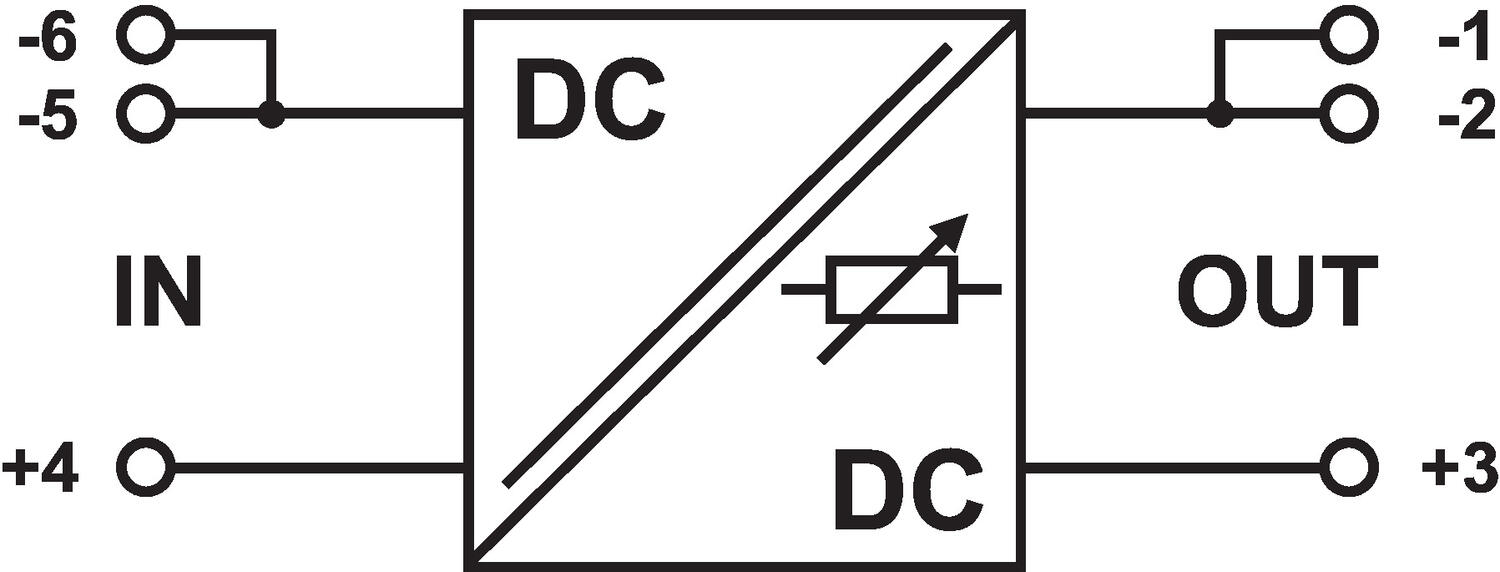

Kytkentä
Tilausnumerot
Tilausnumero | Kuvaus |
762084 | Tasajännitemuunnin, sisään: 24 V DC, ulos: 10 V DC |
762832 | Ketjutusrima punainen, 16-napainen |
762833 | Ketjutusrima valkoinen, 16-napainen |
762834 | Ketjutusrima sininen, 16-napainen |
- Leveys 6,2 mm
- Galvaanisesti erotettu
- Käyttöjännite 24 V DC
Valitse tuote
Tekniset tiedot
| Virrankulutus | 14 mA |
|---|---|
| Min. käyttöjännite DC | 16,8 V |
| Max. käyttöjännite DC | 30 V |
| Min. käyttölämpötila | -25 °C |
| Max. käyttölämpötila | 60 °C |
| Min. varastointilämpötila | -40 °C |
| Max. varastointilämpötila | 85 °C |
| Max. ulostulovirta | 0,1 A |
| Paino | 40 g |
| Hyväksynnät | CE, cULus, RoHS |
| Väri | Harmaa |
|---|---|
| Syvyys | 90 mm |
| Hyötysuhde | 85 % |
| Eristysjännite in/out | 50 V |
| IP-luokka | IP20 |
| Leveys | 6,2 mm |
| Korkeus | 92,5 mm |
| Materiaali | PA |
Tiedostot
Tuotekuvaus
Muuntaa tasajännitteen 24 V DC:stä 10 V DC:seen. Ketjutusrimoilla voidaan syöttää useampaa muunninta samasta jännitelähteestä.
Tekniset tiedot
Sisäänmeno | |
Sisäänmenojännite | 16,8-30 V DC |
Ulostulo | |
Ulostulojännite | 9-11 V DC |
Max. kuormavirta | 100 mA |
| |
Yleiset tiedot | |
Virrankulutus | 30 mA |
Merkkivalo | Keltainen LED |
Eristys | 2-tie-erotus, 50 V |
Säätötarkkuus | 1 % |
Aaltoilu (ripple) | <10 mV |
Hyötysuhde | 85 % |
Suojaus | Ylijännitesuojaus 30 V, oikosulkusuojaus |
IP-luokka | IP20 |
Asennuskulma | Ei rajoituksia |
Asennus | Jousiliitin 0,14-1,5 mm² |
Käyttölämpötila | -25 °C...+60 °C |
Paino | 40 g |
Hyväksynnät |
|
Mitat
(mm)
Kytkentä
Tilausnumerot
Tilausnumero | Kuvaus |
762084 | Tasajännitemuunnin, sisään: 24 V DC, ulos: 10 V DC |
762832 | Ketjutusrima punainen, 16-napainen |
762833 | Ketjutusrima valkoinen, 16-napainen |
762834 | Ketjutusrima sininen, 16-napainen |
