LÜTZE
Elektroninen ylivirtasuoja LOCC-Box-FB2A
1 kanava
Johdonsuoja automaatit, jotka ovat kytketty 12-24 V DC-järjestelmään, kohtaavat usein vaikeuksia laueta erityisesti pitkien kaapelien tai ohuiden kaapeli-osien kanssa. Selektiivisyys ei toimi, ja kaikki ryhmät katkeavat ennen kuin johdonsuoja laukeaa lämpötila-alueella, mikä voi kestää useita minuutteja.
Lutzen elektroninen sulake laukeaa luotettavasti myös pitkillä kaapelinjaksoilla, mikä tarjoaa selkeän laukaisun yksin tai ryhmissä. Sulakkeen nimellisvirta säädellään turvakannen alla olevan rullapyörän avulla, virtaa voidaan säätää välillä 0,2-2 A, 0,2 A:n välein. HUOM. Nimellisvirran ja ominaisuuden muuttaminen on mahdollista vain, kun sulake on kytkettynä pois päältä. LED-valo palaa punaisena. Jos nimellisvirtaa tai ominaisuutta muutetaan käytön aikana, LED-valo palaa vihreänä, mikä tarkoittaa, ettei muutosta tapahdu. Muutosten tekemiseksi: paina etupaneelissa olevaa painiketta, kunnes LED-valo palaa punaisena. Muuta arvoa rullapyörällä ja käynnistä sitten uudelleen etupaneelin painikkeella.

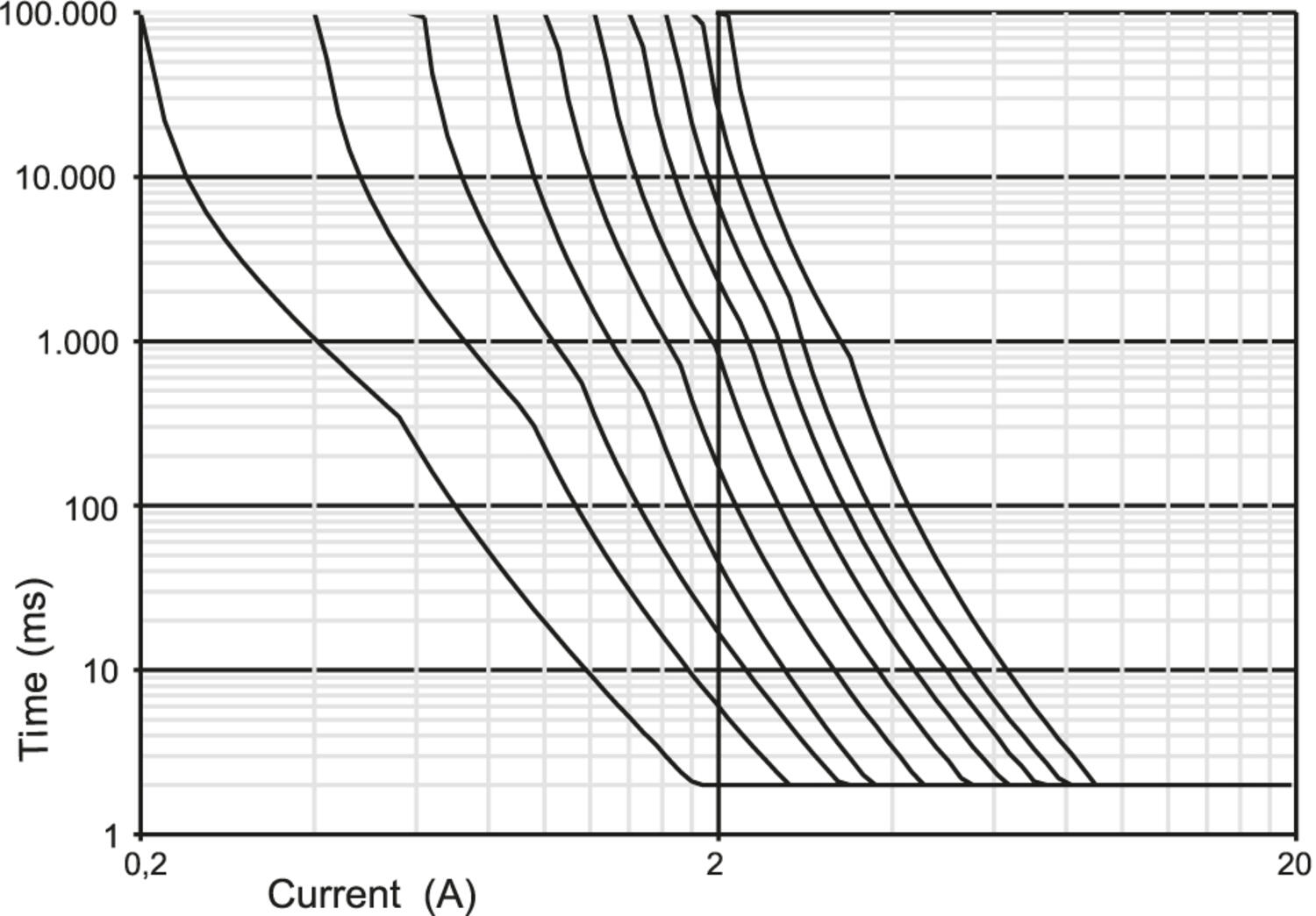

Viisi erilaista ominaisuutta voidaan valita rullapyörän avulla. 1 = Nopea, 2 = Keskinopea, 3 = Hidas. Hidasta ominaisuutta käytetään kuormien kytkemiseen, joissa on suuri virta käynnistyessä. Vaikka valitsisit hitaimmat alueet, sulake reagoi hyvin nopeasti oikosulkuun verrattuna johdonsuoja automaattiin.
- 12/24 V DC
- Säädettävissä 0,2-2 A
- Valittava laukaisukäyrä
- Etä Set/Reset, hälytyslähtö
Valitse tuote
Tekniset tiedot
| Asennus | DIN-kisko |
|---|---|
| EMC | EN61000-6-2, EN61000-6-3 |
| Hyväksynnät | CE, cULus, GL |
| IP-luokka | IP20 |
| Jännitehäviö | 140 mV |
| Korkeus | 114,5 mm |
| Leveys | 8,1 mm |
| Liitäntä | Jousivoima 0,25-2,5 mm² |
| Max. johdinkoko | 2,5 mm² |
| Max. kapasitanssi | 10000 µF |
| Max. ketjutussillan teho | 40 A |
| Max. käyttöjännite DC | 30 V |
| Max. käyttölämpötila | 50 °C |
| Max. säädettävä virta | 2 A |
| Max. tulovirta | 2 A |
| Max. ulostulovirta | 2 A |
|---|---|
| Min. käyttöjännite DC | 10 V |
| Min. käyttölämpötila | -25 °C |
| Min. poikkipinta | 0,25 mm² |
| Min. säädettävä virta | 0,2 A |
| Muisti jännitekatkossa | Kyllä, kanava muistaa tilansa jännitehäviön sattuessa |
| Paino | 120 g |
| Puolijohdelähtö | Mosfet |
| Reaktioaika | 800 ms |
| Syvyys | 116 mm |
| Tilaindikointi | LED |
| Valittavat pykälät | 0,2 A |
| Valittavat virta-alueet | 0,2-2 A, 0,2 A portain |
Tuotekuvaus
Johdonsuoja automaatit, jotka ovat kytketty 12-24 V DC-järjestelmään, kohtaavat usein vaikeuksia laueta erityisesti pitkien kaapelien tai ohuiden kaapeli-osien kanssa. Selektiivisyys ei toimi, ja kaikki ryhmät katkeavat ennen kuin johdonsuoja laukeaa lämpötila-alueella, mikä voi kestää useita minuutteja.
Lutzen elektroninen sulake laukeaa luotettavasti myös pitkillä kaapelinjaksoilla, mikä tarjoaa selkeän laukaisun yksin tai ryhmissä. Sulakkeen nimellisvirta säädellään turvakannen alla olevan rullapyörän avulla, virtaa voidaan säätää välillä 0,2-2 A, 0,2 A:n välein. HUOM. Nimellisvirran ja ominaisuuden muuttaminen on mahdollista vain, kun sulake on kytkettynä pois päältä. LED-valo palaa punaisena. Jos nimellisvirtaa tai ominaisuutta muutetaan käytön aikana, LED-valo palaa vihreänä, mikä tarkoittaa, ettei muutosta tapahdu. Muutosten tekemiseksi: paina etupaneelissa olevaa painiketta, kunnes LED-valo palaa punaisena. Muuta arvoa rullapyörällä ja käynnistä sitten uudelleen etupaneelin painikkeella.
Viisi erilaista ominaisuutta voidaan valita rullapyörän avulla. 1 = Nopea, 2 = Keskinopea, 3 = Hidas. Hidasta ominaisuutta käytetään kuormien kytkemiseen, joissa on suuri virta käynnistyessä. Vaikka valitsisit hitaimmat alueet, sulake reagoi hyvin nopeasti oikosulkuun verrattuna johdonsuoja automaattiin.
