PULS

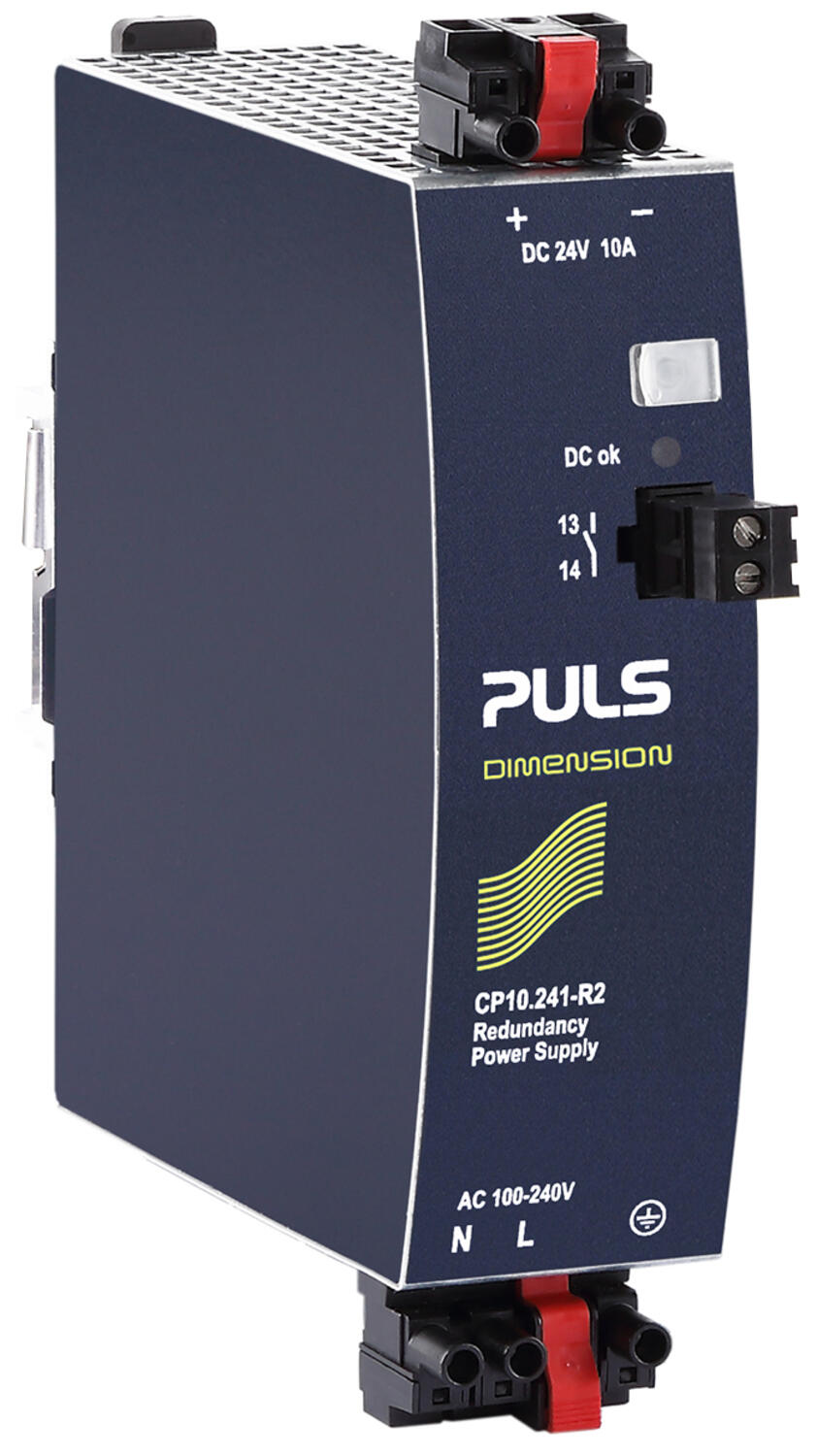

Dimension CP redundanttiteholähde
24 V DC, 10 A ja 20 A

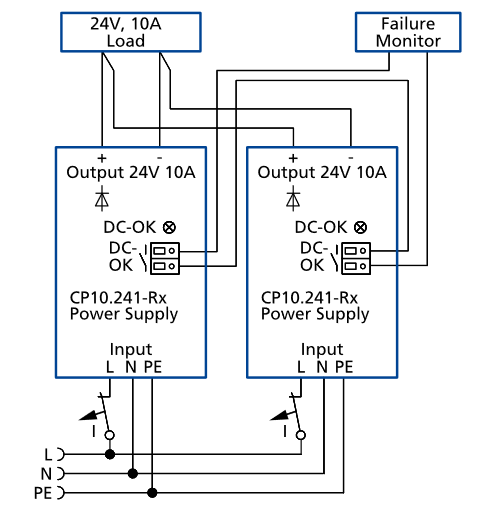

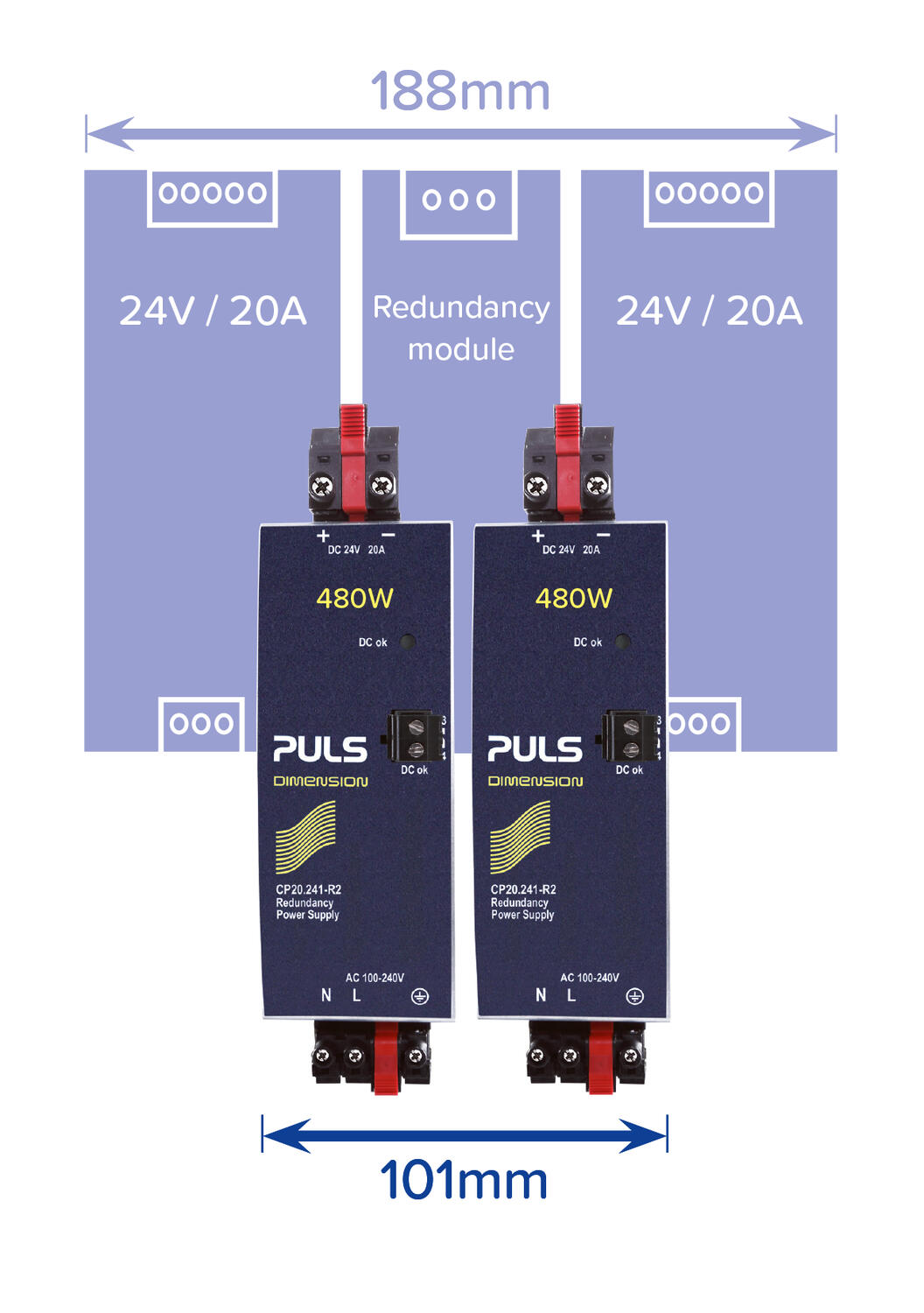

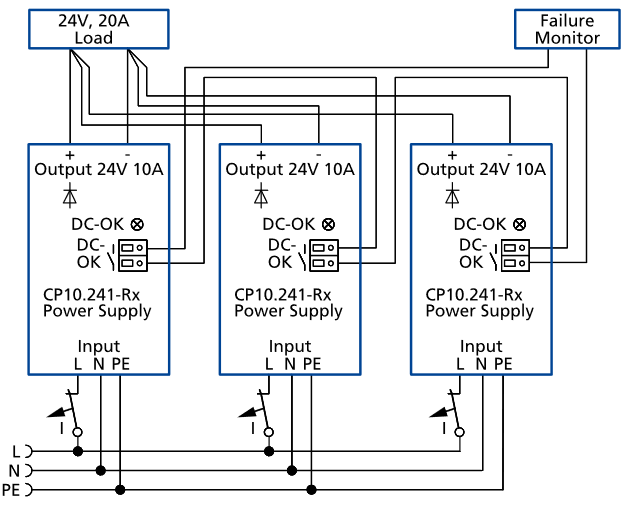

Pulsin CP-sarjan redundantti-teholähteissä on integroitu erotus MOSFET sekä kuormanjako. Tämä tarkoittaa sitä, että ylimääräisiä erotusmoduuleja ei tarvita 1 + 1 ja n + 1 redundanttijärjestelmissä. Redundanttiteholähteet ovat samankokoisia kuin standardit CP-sarjan teholähteet. 10 A teholähteen leveys on ainoastaan 39 mm ja 20 A teholähteen leveys on 48 mm. Tilansäästö vanhaan järjestelmään verrattuna on jopa 45 %, koska uusien redundanttiteholähteiden kanssa ei tarvita erillisiä erotusmoduuleita.

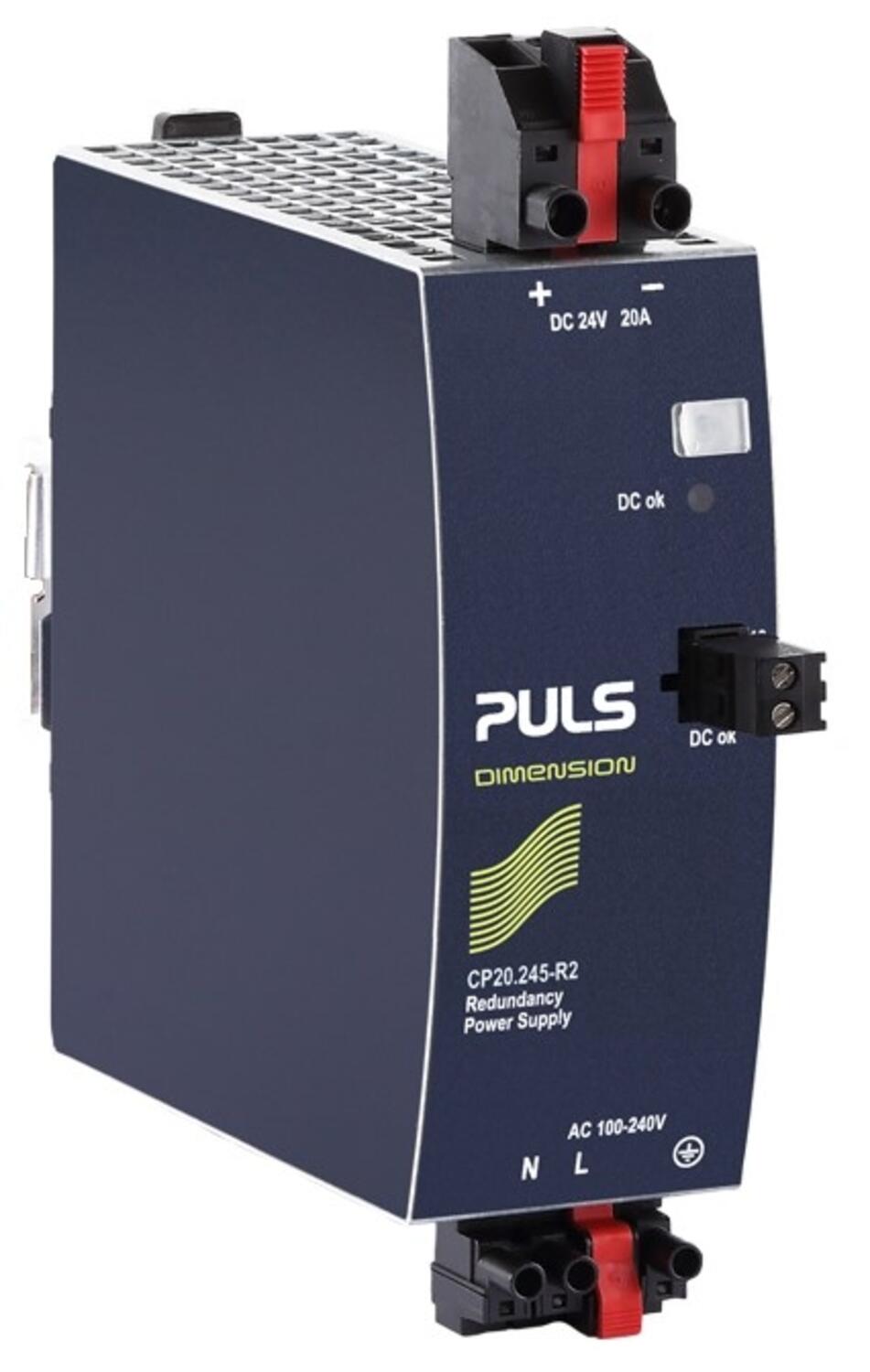

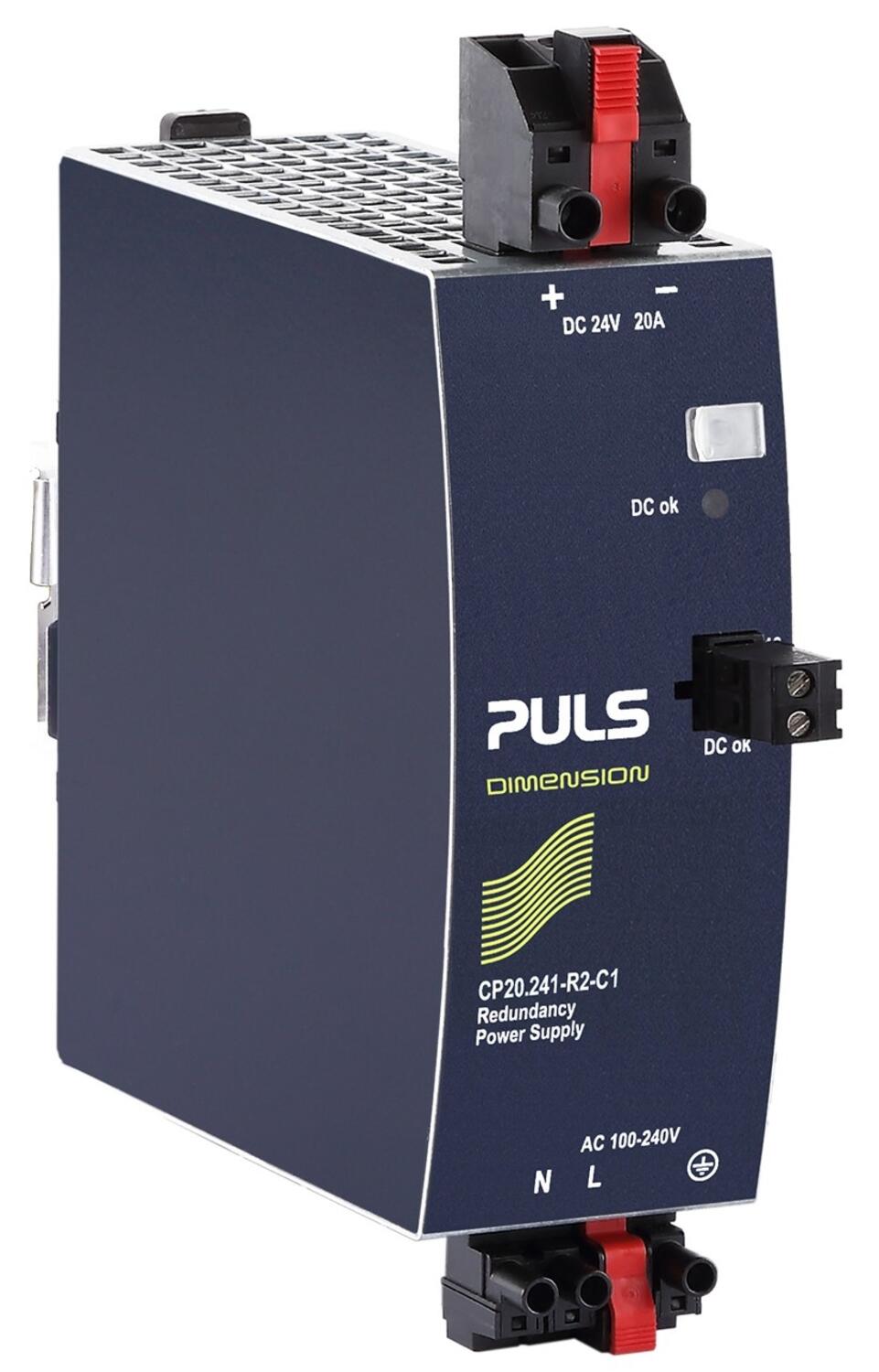

Uudet redundanttiteholähteet ovat saatavana irrotettavilla ”hot-swap”-liittimillä tai jousivoimaliittimillä. Hot-swap-liittimet (CP10.241-R2 ja CP20.241-R2) mahdollistavat teholähteen vaihtamisen käytön aikana. Jos tätä ominaisuutta ei tarvita tai laite on alttiina tärinälle, jousivoimaliittimillä varustetut mallit (CP10.241-R1 ja CP20.241-R1) ovat täydellinen valinta. Hot-swap-liittimillä olevat mallit on myös saatavana suojapinnoitettuna (CP10.241-R2-C1 ja CP20.241-R2-C1). Lisäksi löytyy marine hyväksytty malli CP20.245-R2, EMC Class B (bridge & deck).
Redundanttiteholähteet vähentävät järjestelmän monimutkaisuutta ja kustannuksia lyhyemmän asennusajan takia. Vähäisempi kaapelointi tarkoittaa myös pienempää vikaantumisriskiä, joka johtuu virheellisistä kytkennöistä. Lisäksi on vain yksi tuotenumero, jota on hallittava.
Power boost
Teholähteessä on jatkuva 20 % tehoreservi 45 °C asti. Lämpötila-alueella +45 °C...+60 °C tehoreserviä voidaan käyttää suhteessa 1 min päällä/10 min pois.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa CP-teholähde antaa noin kolminkertaisen virran 12 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13 V, niin 2 s kuluttua CP-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 29 A(CP20)/14 A(CP10) virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Syöksyvirta
CP-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman CP-teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Erinomainen hyötysuhde
CP-redundanttiteholähteissä hyötysuhde on nimelliskuormalla noin 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa markkinoiden pienimmän koon ja noin 100 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa.
Aktiivinen PFC
Aktiivisen PFC-suodattimen ansiosta tehokerroin on lähes 1, mikä helpottaa kaapeleiden, kytkinten ja sulakkeiden mitoitusta. Tämän suodattimen ansiosta myös harmoniset yliaallot verkkoon päin jäävät erittäin vähäisiksi.
DC OK-rele
DC OK-rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
Kuormanjako
CP-redundanttiteholähteissä on sisäänrakennettu kuormanjako.
- Leveys 39 ja 48 mm
- Hyötysuhde jopa 95,2 %
- Integroitu erotus MOSFET lähdössä
- Integroitu kuormanjako
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Syöttöjännitealue | Wide-range |
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 85 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöttöjännite DC | 110-150 V |
| Min. syöttöjännite DC | 88 V DC |
| Max. syöttöjännite DC | 180 V DC |
| Syöksyvirta 120 V AC, tyypillinen | 6 A |
| Syöksyvirta 230 V AC, tyypillinen | 9 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,97 |
| Verkon taajuus | 50-60 ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu. |
| Virrankulutus 120 V AC | 2,17 A |
| Virrankulutus 230 V AC | 1,14 A |
Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 10 A |
| Teho | 240 W |
| Tehoreservi | +20% jatkuvasti alle +45°C |
| Tehonlasku +60 °C...+70 °C | 6 W/°C |
| Max. Ripple | 50 mV pp |
| Syöttöjänniteregulointi | <10 mV (85-300 V AC) |
| Kuormaregulointi | <1000 mV (0-10 A) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
*Invisible Heading* |
|
|---|---|
| Max. lämpötila ilman tehonlaskua | 60 °C |

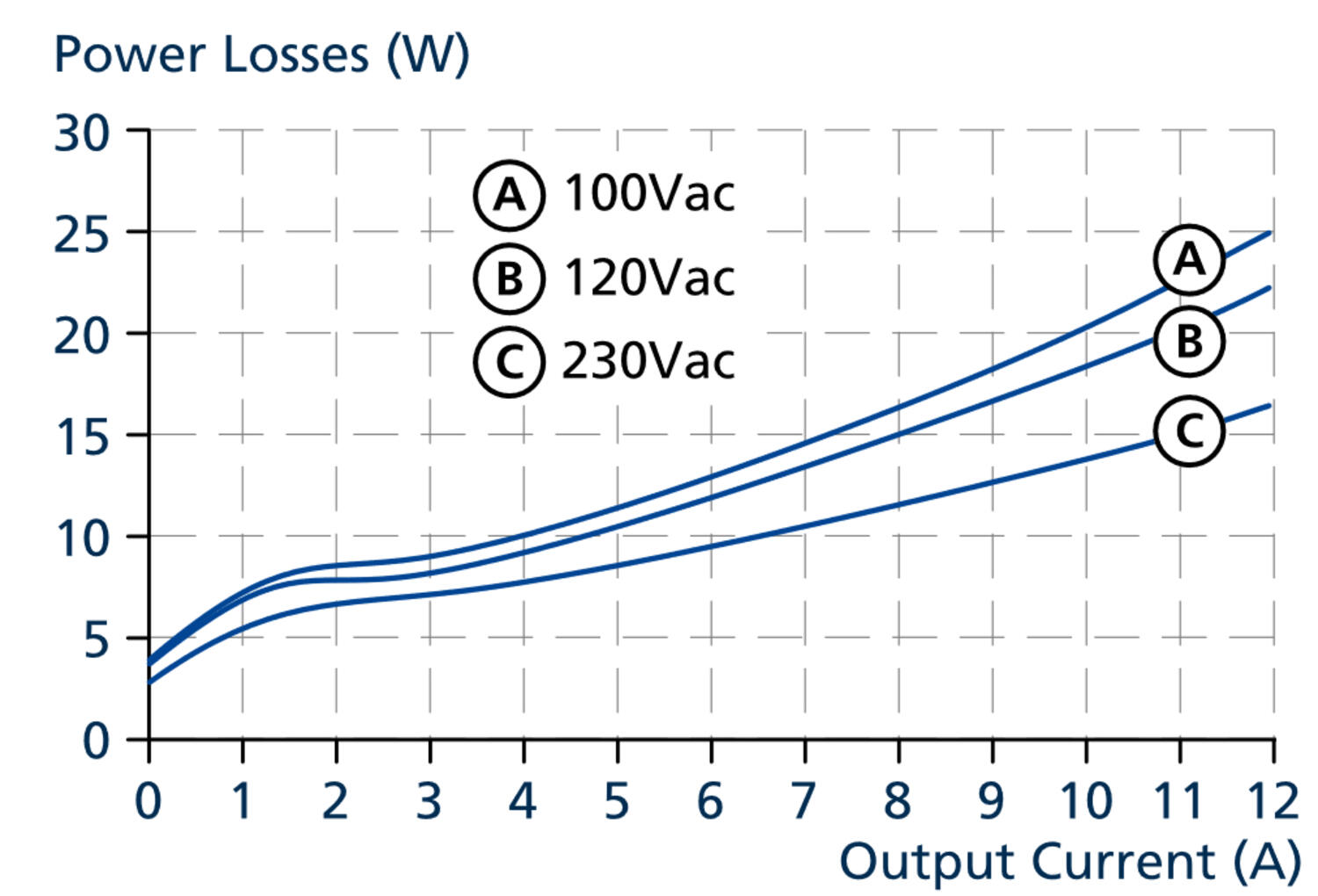

Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 93 % |
| Hyötysuhde 230 V AC, keskimääräinen | 93,9 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 94,7 % |
| Elinikä 120 V AC, täydellä kuormalla +40 °C | 78000 h |
| Elinikä 230 V AC, täydellä kuormalla +40 °C | 109000 h |
| MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C | 641000 h |

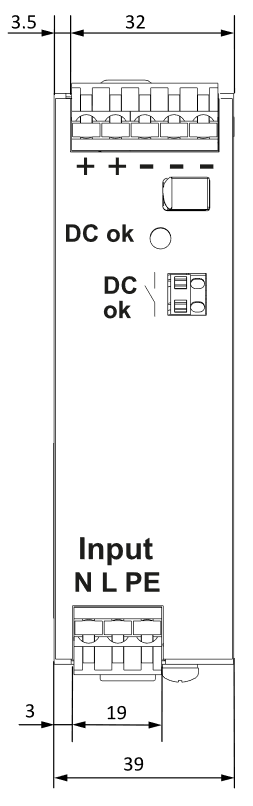

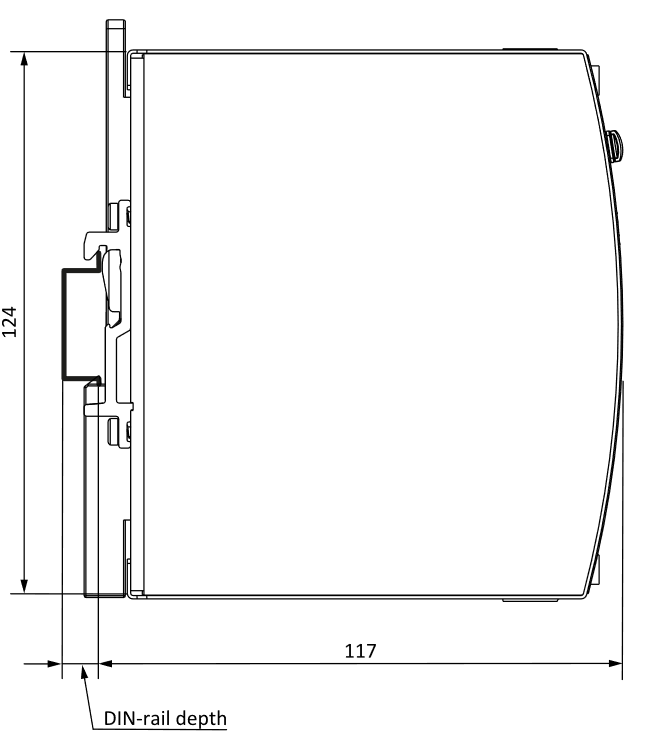

Mitat |
|
| Leveys | 39 mm |
| Korkeus | 124 mm |
| Syvyys | 117 mm |
| Paino | 0,6 kg |
Liittimet |
|
| Liittimet | Jousivoima |
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
| Sarja | Dimension C |
| Hyväksynnät | ATEX, CE, CSA US, cULus, IECEx |
| DC-OK rele | Kyllä |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarjakytkentä | Kyllä, katso datasivu. |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 37 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 37 ms |
| IP-luokka | IP20 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Transienttisuodatin | Kyllä, VDE0160 (750 V, 0,3 ms) |
| Releulostulo | Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms ) |
| Aktiivinen transienttisuodatin | Kyllä |
Tekniset kuvat

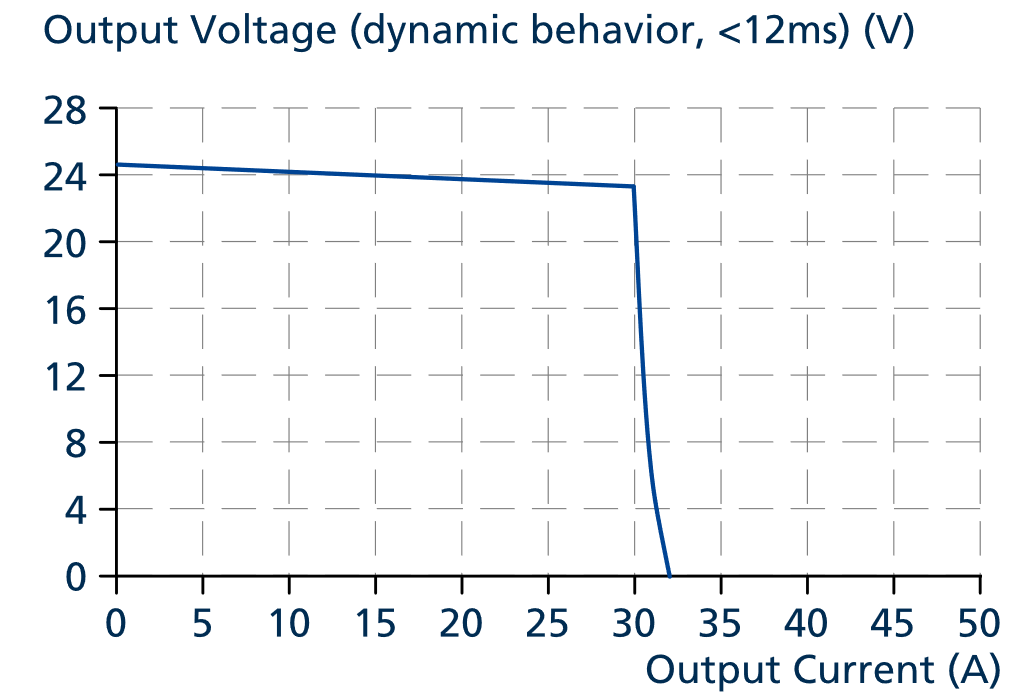

Oikosulkutilanteessa CP10-teholähde antaa noin kolminkertaisen virran 12 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
* Huom! Kaapelin pituus on puolet max. johdinpituudesta

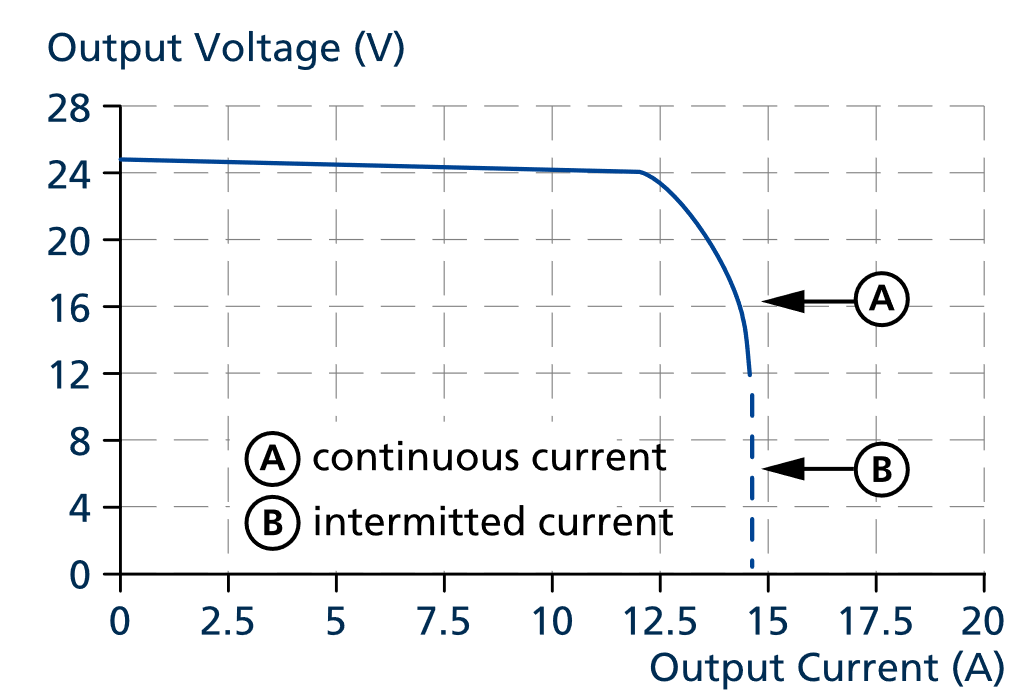

Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13 V, niin 2 s kuluttua CP-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 14 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Tuotekuvaus
Pulsin CP-sarjan redundantti-teholähteissä on integroitu erotus MOSFET sekä kuormanjako. Tämä tarkoittaa sitä, että ylimääräisiä erotusmoduuleja ei tarvita 1 + 1 ja n + 1 redundanttijärjestelmissä. Redundanttiteholähteet ovat samankokoisia kuin standardit CP-sarjan teholähteet. 10 A teholähteen leveys on ainoastaan 39 mm ja 20 A teholähteen leveys on 48 mm. Tilansäästö vanhaan järjestelmään verrattuna on jopa 45 %, koska uusien redundanttiteholähteiden kanssa ei tarvita erillisiä erotusmoduuleita.
Uudet redundanttiteholähteet ovat saatavana irrotettavilla ”hot-swap”-liittimillä tai jousivoimaliittimillä. Hot-swap-liittimet (CP10.241-R2 ja CP20.241-R2) mahdollistavat teholähteen vaihtamisen käytön aikana. Jos tätä ominaisuutta ei tarvita tai laite on alttiina tärinälle, jousivoimaliittimillä varustetut mallit (CP10.241-R1 ja CP20.241-R1) ovat täydellinen valinta. Hot-swap-liittimillä olevat mallit on myös saatavana suojapinnoitettuna (CP10.241-R2-C1 ja CP20.241-R2-C1). Lisäksi löytyy marine hyväksytty malli CP20.245-R2, EMC Class B (bridge & deck).
Redundanttiteholähteet vähentävät järjestelmän monimutkaisuutta ja kustannuksia lyhyemmän asennusajan takia. Vähäisempi kaapelointi tarkoittaa myös pienempää vikaantumisriskiä, joka johtuu virheellisistä kytkennöistä. Lisäksi on vain yksi tuotenumero, jota on hallittava.
Power boost
Teholähteessä on jatkuva 20 % tehoreservi 45 °C asti. Lämpötila-alueella +45 °C...+60 °C tehoreserviä voidaan käyttää suhteessa 1 min päällä/10 min pois.
Lähtöpuolen johdonsuoja-automaattien laukaisu
Oikosulkutilanteessa CP-teholähde antaa noin kolminkertaisen virran 12 ms ajan, mikä auttaa lähtöpuolen automaattien laukaisussa.
Hiccup Plus
Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13 V, niin 2 s kuluttua CP-sarjan hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 29 A(CP20)/14 A(CP10) virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
Syöksyvirta
CP-sarjan teholähteen syöksyvirta (Inrush current) on erittäin pieni, jolloin esim. useamman CP-teholähteen päälle kytkeminen ei laukaise tulopuolen sulakkeita.
Erinomainen hyötysuhde
CP-redundanttiteholähteissä hyötysuhde on nimelliskuormalla noin 95 % ja osakuormillakin erittäin hyvä (katso Hyötysuhde taulukko). Erinomainen hyötysuhde ja lämmönhallinta mahdollistaa markkinoiden pienimmän koon ja noin 100 000 tunnin laskennallisen eliniän nimelliskuormalla +40 °C:ssa.
Aktiivinen PFC
Aktiivisen PFC-suodattimen ansiosta tehokerroin on lähes 1, mikä helpottaa kaapeleiden, kytkinten ja sulakkeiden mitoitusta. Tämän suodattimen ansiosta myös harmoniset yliaallot verkkoon päin jäävät erittäin vähäisiksi.
DC OK-rele
DC OK-rele avautuu, mikäli aseteltu jännite laskee yli 10 %. Vihreä LED ilmaisee, että lähtöjännite on OK.
Kuormanjako
CP-redundanttiteholähteissä on sisäänrakennettu kuormanjako.
