STP T12 12,5 sarja on yhdistelmä tyypin 1+2/luokan I+II ylijännitesuojia suojaamaan salamaniskuilta ja jännitepiikeiltä, standardin EN/IEC 61643 mukaan. Ne sopivat ensimmäisen tason suojaukseen sähköpääkeskuksiin ja salamaherkille alueille, jossa rakennus on varustettu ulkoisella ukkosenjohdattimella.
Ominaisuudet
Impulssivirta (10/350μs); 12,5 kA per vaihe
Max. purkausvirta (8/20μs); 50 kA per vaihe
Nimellinen purkausvirta (8/20μs); 20 kA per vaihe
Verkot; TNS, TNC, TT ja IT
Käyttöjännite Un(L-N/L-L); 60 V, 120/208 V, 230/400 V, 277/480 V ja 400/690 V
Asennus DIN-kiskolle
Visuaalinen ja ulkoinen palamisen valvonta
Käännettävä alusta mahdollistaa kaapelin tuonnin ylä- tai alapuolelta
STP T12 12,5 sarja on yhdistelmä tyypin 1+2/luokan I+II ylijännitesuojia suojaamaan salamaniskuilta ja jännitepiikeiltä, standardin EN/IEC 61643 mukaan. Ne sopivat ensimmäisen tason suojaukseen sähköpääkeskuksiin ja salamaherkille alueille, jossa rakennus on varustettu ulkoisella ukkosenjohdattimella.
Ominaisuudet
Impulssivirta (10/350μs); 12,5 kA per vaihe
Max. purkausvirta (8/20μs); 50 kA per vaihe
Nimellinen purkausvirta (8/20μs); 20 kA per vaihe
Verkot; TNS, TNC, TT ja IT
Käyttöjännite Un(L-N/L-L); 60 V, 120/208 V, 230/400 V, 277/480 V ja 400/690 V
Asennus DIN-kiskolle
Visuaalinen ja ulkoinen palamisen valvonta
Käännettävä alusta mahdollistaa kaapelin tuonnin ylä- tai alapuolelta
Koodatut vaihtopatruunat
Back-up sulake 200 A gG
Sovellukset
Teollisuus ja automaatio
Julkis- ja asuinrakennukset
Puhelin-, IT- ja datakeskukset
Aurinko- ja tuulisähkö
Tarvikkeet
Suosikit
Tilausnumero:
Hyväksynnät
Hälytys
Impulssivirta Iimp
Jännitesuojaustaso Up
Järjestelmä
Malli
Napaluku
Uc
Un
Hinta
Ylijännitesuoja 1-nap. 120 V AC T1+T2 12,5 kA
Tuotenumero:
83120100
Kopioitu!
CE
Ei
12,5 kA (10/350 μs)
<1 kV
L-N (1Ph)
STPT12-12K150V-1P
1
150 V
120 V AC
Ylijännitesuoja 1-nap. 120 V AC T1+T2 12,5 kA+häl.
Tuotenumero:
83120101
Kopioitu!
CE
Kyllä
12,5 kA (10/350 μs)
<1 kV
L-N (1Ph)
STPT12-12K150V-1PM
1
150 V
120 V AC
Ylijännitesuoja 1-nap. 230 V AC T1+T2 12,5 kA
Tuotenumero:
83120102
Kopioitu!
CE
Ei
12,5 kA (10/350 μs)
<1,3 kV
L-N (1Ph)
STPT12-12K275V-1P
1
275 V
230 V AC
Ylijännitesuoja 1-nap. 230 V AC T1+T2 12,5 kA+häl.
Tuotenumero:
83120103
Kopioitu!
CE
Kyllä
12,5 kA (10/350 μs)
<1,3 kV
L-N (1Ph)

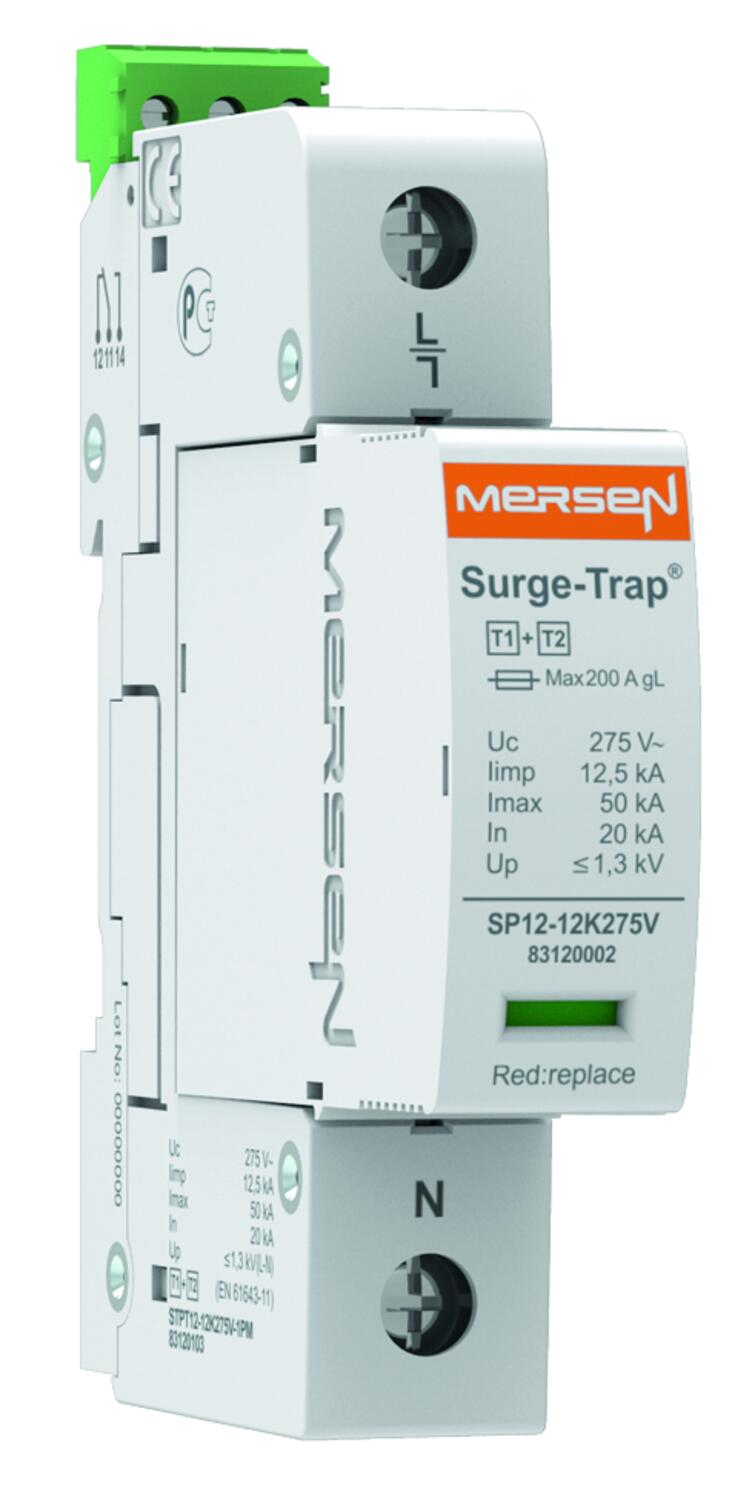

STPT12-12K275V-1PM
1
275 V
230 V AC
Ylijännitesuoja 1-nap. 277 V AC T1+T2 12,5 kA
Tuotenumero:
83120104
Kopioitu!
CE
Ei
12,5 kA (10/350 μs)
<1,4 kV
L-N (1Ph)
STPT12-12K320V-1P
1
320 V
277 V AC
Ylijännitesuoja 1-nap. 277 V AC T1+T2 12,5 kA+häl.
Tuotenumero:
83120105
Kopioitu!
CE
Kyllä
12,5 kA (10/350 μs)
<1,4 kV
L-N (1Ph)
STPT12-12K320V-1PM
1
320 V
277 V AC
Ylijännitesuoja 1-nap. 400 V AC T1+T2 12,5 kA
Tuotenumero:
83120106
Kopioitu!
CE
Ei
12,5 kA (10/350 μs)
<1,8 kV
L-N (1Ph)
STPT12-12K440V-1P
1
440 V
400 V AC
Ylijännitesuoja 1-nap. 400 V AC T1+T2 12,5 kA+häl.
Tuotenumero:
83120107
Kopioitu!
CE
Kyllä
12,5 kA (10/350 μs)
<1,8 kV
L-N (1Ph)
STPT12-12K440V-1PM
1
440 V
400 V AC
Ylijännitesuoja N T1+T2 25 kA
Tuotenumero:
83120108
Kopioitu!
CE
Ei
25 kA (10/350 μs)
<1,5 kV
N-PE (N)
STPT12-25K-N
1
255 V
Neutral
Ylijännitesuoja N T1+T2 50 kA
Tuotenumero:
83120110
Kopioitu!
CE
Ei
50 kA (10/350 μs)
<1,5 kV
N-PE (N)
STPT12-50K-N
1
255 V
Neutral
Ylijännitesuoja 2-nap. 120 VAC T1+T2 12,5 kA
Tuotenumero:
83120112
Kopioitu!
Ei
12,5 kA (L-N), 25 kA (N-PE) (10/350 μs)
<1 kV (L-N), <1,5 kV (N-PE)
TT (1Ph+N)
STPT12-12K150V-2PG
2
150 V
120 VAC
Ylijännitesuoja 2-nap. 120 VAC T1+T2 12,5 kA+häl.
Tuotenumero:
83120113
Kopioitu!
Kyllä
12,5 kA (L-N), 25 kA (N-PE) (10/350 μs)
<1 kV (L-N), <1,5 kV (N-PE)
TT (1Ph+N)
STPT12-12K150V-2PGM
2
150 V
120 VAC

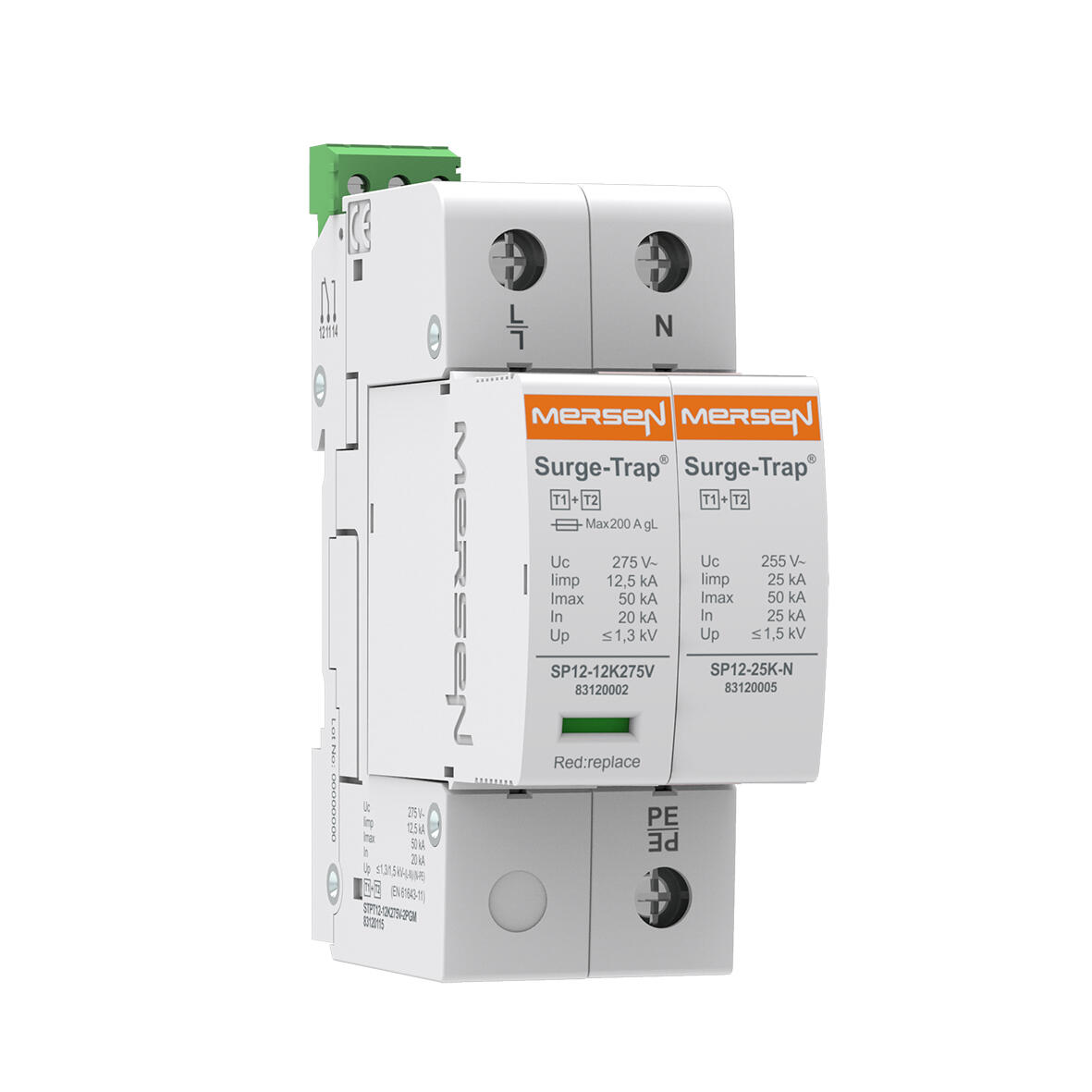

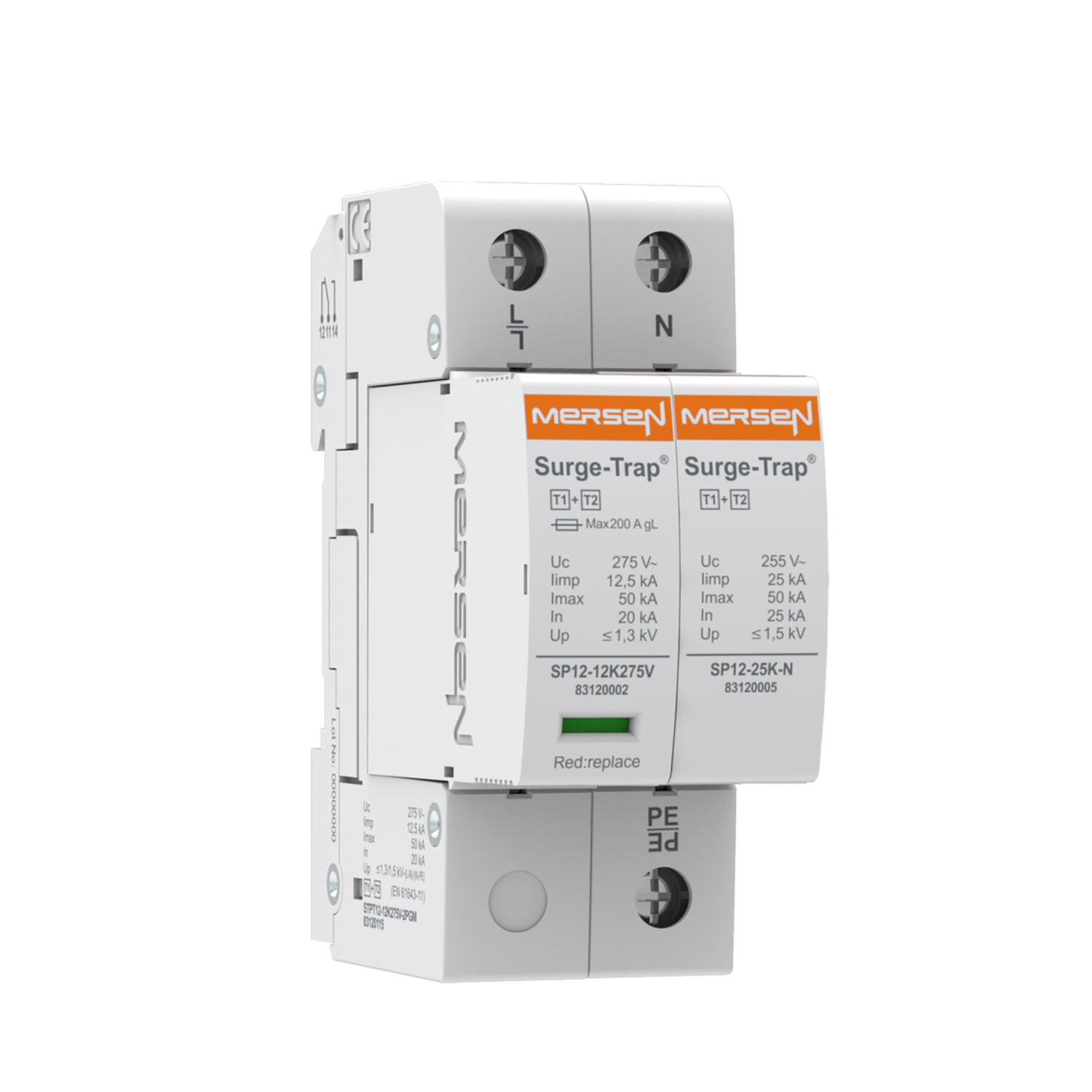

Ylijännitesuoja 2-nap. 230 VAC T1+T2 12,5 kA
Tuotenumero:
83120114
Kopioitu!
Ei
12,5 kA (L-N), 25 kA (N-PE) (10/350 μs)
<1,3 kV (L-N), <1,5 kV (N-PE)
TT (1Ph+N)
STPT12-12K275V-2PG
2
275 V
230 V AC
Ylijännitesuoja 2-nap. 230 VAC T1+T2 12,5 kA+häl.
Tuotenumero:
83120115
Kopioitu!
Kyllä
12,5 kA (L-N), 25 kA (N-PE) (10/350 μs)
<1,3 kV (L-N), <1,5 kV (N-PE)
TT (1Ph+N)
STPT12-12K275V-2PGM
2
275 V
230 V AC
Ylijännitesuoja 2-nap. 277 VAC T1+T2 12,5 kA
Tuotenumero:
83120116
Kopioitu!
Ei
12,5 kA (L-N), 25 kA (N-PE) (10/350 μs)
<1,4 kV (L-N), <1,5 kV (N-PE)
TT (1Ph+N)
STPT12-12K320V-2PG
2
320 V
277 VAC
Ylijännitesuoja 2-nap. 277 VAC T1+T2 12,5 kA+häl.
Tuotenumero:
83120117
Kopioitu!
Kyllä
12,5 kA (L-N), 25 kA (N-PE) (10/350 μs)
<1,4 kV (L-N), <1,5 kV (N-PE)
TT (1Ph+N)
STPT12-12K320V-2PGM
2
320 V
277 VAC
Ylijännitesuoja 2-nap. 60 VAC T1+T2 12,5 kA
Tuotenumero:
83120126
Kopioitu!
Ei
12,5 kA (10/350 μs)
<0,65 kV
TNS (1Ph+N)
STPT12-12K75V-2P
2
75 V
60 VAC
Ylijännitesuoja 2-nap. 60 VAC T1+T2 12,5 kA+häl.
Tuotenumero:
83120127
Kopioitu!
Kyllä
12,5 kA (10/350 μs)
<0,65 kV
TNS (1Ph+N)
STPT12-12K75V-2PM
2
75 V
60 VAC
Ylijännitesuoja 2-nap. 120 VAC T1+T2 12,5 kA
Tuotenumero:
83120118
Kopioitu!
Ei
12,5 kA (10/350 μs)
<1 kV
TNS (1Ph+N)
STPT12-12K150V-2P
2
150 V
120 VAC
Ylijännitesuoja 2-nap. 120 VAC T1+T2 12,5 kA+häl.
Tuotenumero:
83120119
Kopioitu!
Kyllä
12,5 kA (10/350 μs)
<1 kV
TNS (1Ph+N)
STPT12-12K150V-2PM
2
150 V
120 VAC
Ylijännitesuoja 2-nap. 230 VAC T1+T2 12,5 kA
Tuotenumero:
83120120
Kopioitu!
Ei
12,5 kA (10/350 μs)
<1,3 kV
TNS (1Ph+N)
STPT12-12K275V-2P
2
275 V
230 V AC
Ylijännitesuoja 2-nap. 230 VAC T1+T2 12,5 kA+häl.
Tuotenumero:
83120121
Kopioitu!
Kyllä
12,5 kA (10/350 μs)
<1,3 kV
TNS (1Ph+N)
STPT12-12K275V-2PM
2
275 V
230 V AC
Ylijännitesuoja 2-nap. 277 VAC T1+T2 12,5 kA
Tuotenumero:
83120122
Kopioitu!
Ei
12,5 kA (10/350 μs)
<1,4 kV
TNS (1Ph+N)
STPT12-12K320V-2P
2
320 V
277 V AC
Ylijännitesuoja 2-nap. 277 VAC T1+T2 12,5 kA+häl.
Tuotenumero:
83120123
Kopioitu!
Kyllä
12,5 kA (10/350 μs)
<1,4 kV
TNS (1Ph+N)
STPT12-12K320V-2PM
2
320 V
277 V AC

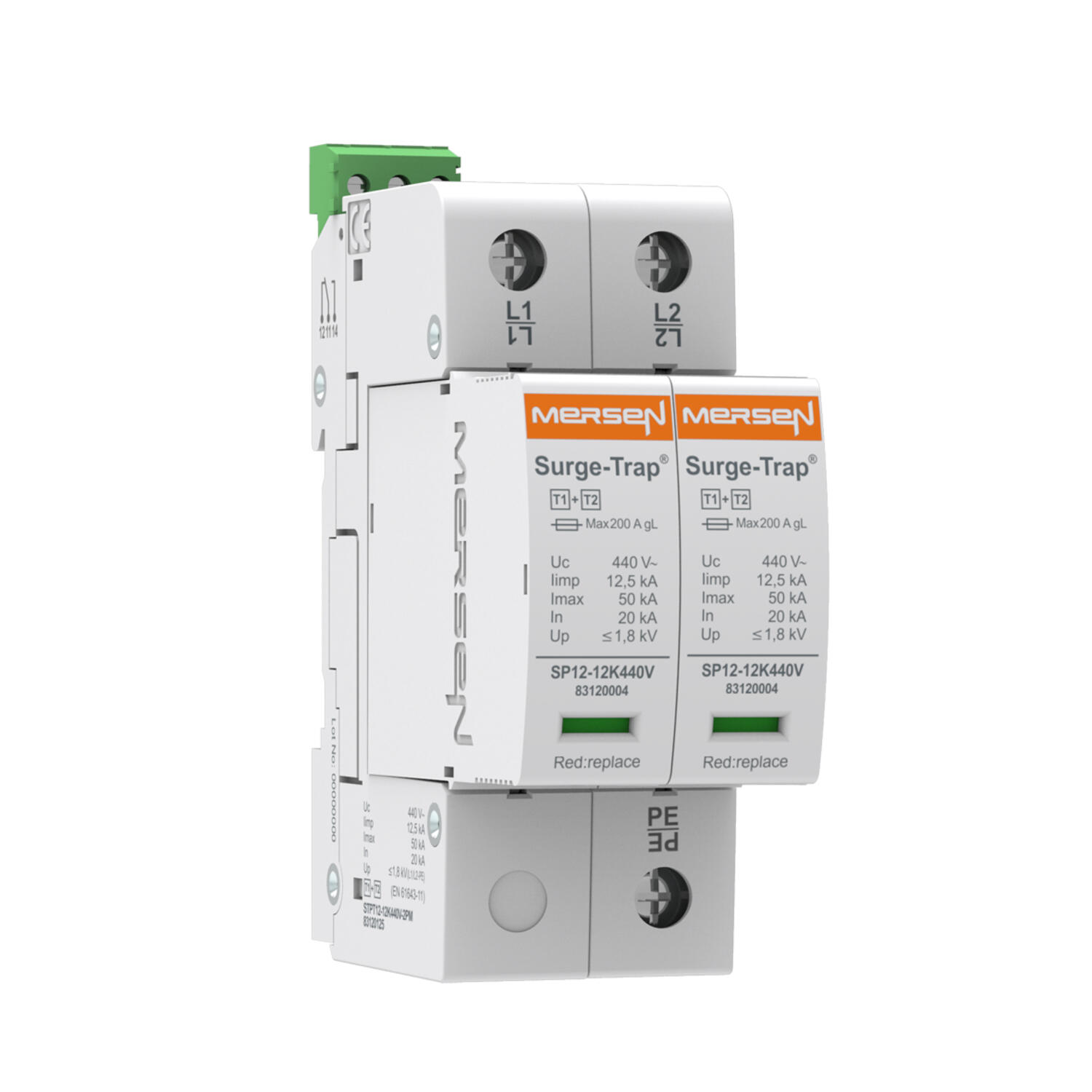

Ylijännitesuoja 2-nap. 400 V AC T1+T2 12,5 kA
Tuotenumero:
83120124
Kopioitu!
Ei
12,5 kA (10/350 μs)
<1,8 kV
IT (1Ph+N), TNS (1Ph+N)
STPT12-12K440V-2P
2
400 V
230 V AC (IT), 400 V AC (TNS)
Ylijännitesuoja 2-nap. 400 V AC T1+T2 12,5 kA+häl.
