Mersen

Ylijännitesuoja keski-/hienosuoja

Tyyppi 2+3, 20 kA

STP T23 20 sarja on yhdistelmä tyypin 2+3/luokan II+III ylijännitesuojia suojaamaan laitteita jännitepiikeiltä ja tarjoaa samalla erittäin hienon jännitteensuojauksen, standardin EN/IEC 61643 mukaan. Ne sopivat viimeisen tason suojiksi, tyypin 2 suojan jälkeen (esim. STP T2 40). Nämä ylijännitesuojat tulisi asentaa mahdollisimman lähelle suojattavaa laitetta.



Ominaisuudet

  • Max. purkausvirta (8/20μs); 20 kA per vaihe
  • Nimellinen purkausvirta (8/20μs); 10 kA per vaihe
  • Avoimen piirin jännite (1,2/50μs); 10 kV
  • Verkot; TNS, TNC, TT ja IT
  • Käyttöjännite Un(L-N/L-L); 120/208V, 230/400V, 277/480V ja 400/690V
  • Asennus DIN-kiskolle
  • Visuaalinen ja ulkoinen palamisen valvonta
  • Käännettävä alusta mahdollistaa kaapelin tuonnin ylä- tai alapuolelta
  • Koodatut vaihtopatruunat
  • Back-up sulake 63 A gG



Sovellukset

  • Teollisuus ja automaatio
  • Julkis- ja asuinrakennukset
  • Puhelin-, IT- ja datakeskukset
  • Vedenkäsittely
  • Aurinko- ja tuulisähkö
Lue lisää
  • Asennus DIN-kiskolle
  • Avoimen virtapiirin jännite (1,2/50μs): 10 kV
  • Max. purkausvirta (8/20μs): 20 kA
  • Nimellinen purkausvirta (8/20μs): 10 kA

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Hyväksynnät CE
Hälytys Ei
Jännitesuojaustaso Up <1,4 kV
Järjestelmä L-N
Malli STPT23-20K320V-1P
Napaluku 1
Purkausvirta Imax 20 kA (8/20 μs)
Uc 320 V
Un 230/277 VAC

Tiedostot

Tuotekuvaus

STP T23 20 sarja on yhdistelmä tyypin 2+3/luokan II+III ylijännitesuojia suojaamaan laitteita jännitepiikeiltä ja tarjoaa samalla erittäin hienon jännitteensuojauksen, standardin EN/IEC 61643 mukaan. Ne sopivat viimeisen tason suojiksi, tyypin 2 suojan jälkeen (esim. STP T2 40). Nämä ylijännitesuojat tulisi asentaa mahdollisimman lähelle suojattavaa laitetta.



Ominaisuudet

  • Max. purkausvirta (8/20μs); 20 kA per vaihe
  • Nimellinen purkausvirta (8/20μs); 10 kA per vaihe
  • Avoimen piirin jännite (1,2/50μs); 10 kV
  • Verkot; TNS, TNC, TT ja IT
  • Käyttöjännite Un(L-N/L-L); 120/208V, 230/400V, 277/480V ja 400/690V
  • Asennus DIN-kiskolle
  • Visuaalinen ja ulkoinen palamisen valvonta
  • Käännettävä alusta mahdollistaa kaapelin tuonnin ylä- tai alapuolelta
  • Koodatut vaihtopatruunat
  • Back-up sulake 63 A gG



Sovellukset

  • Teollisuus ja automaatio
  • Julkis- ja asuinrakennukset
  • Puhelin-, IT- ja datakeskukset
  • Vedenkäsittely
  • Aurinko- ja tuulisähkö

Tarvikkeet



Äänitiedostot

Lisää luettavaa

Adel System älykkäät DC-UPS-ratkaisut
Tuoteuutiset

ADEL System CBI60W ja CBI600W – Älykkäät DC-UPS-ratkaisut Ethernet-integraatiolla

ADEL Systemin CBI60W ja CBI600W ovat älykkäitä DC-UPS-ratkaisuja Ethernet-integraatiolla. Lue lisää!

Lovato Electric kuormakytkimet
Tuoteuutiset

Lovato Electric laajentaa GL-sarjan kuormakytkinvalikoimaa 2000 A asti

LOVATO Electric on laajentanut tunnettua GL-sarjan kuormakytkinvalikoimaansa uusilla kokoluokilla, jotka kattavat virta-alueen 1000 A:sta aina 2000 A:iin (AC21A).

DC-UPS:t
Tuoteuutiset

Adel System - DC-UPS:t

Adel Systemsin luotettavat energianjatkuvuusratkaisut auttavat yrityksiä varautumaan sähkökatkoksiin ennakolta. Varmistamalla kriittisten järjestelmien ja prosessien jatkuvuuden vältät yllättävät keskeytykset, suojaat liiketoimintasi tuloksen ja säästyt piilokustannuksilta, jotka muuten jäisivät helposti huomaamatta.

Olemme sähkömessuilla
Yleistä

Olemme mukana Sähkö–Electricity-messuilla!

Sähkö–Electricity 26 on uusi kansainvälinen sähköalan ammattitapahtuma, joka kattaa koko toimialan. Tule käymään ja katso mitä osastoltamme 7g120 löytyy!

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

Uudet F-kaasuvaatimukset jäähdytyslaitteille
Tuki

F-kaasuasetus (EU) 2024/573 – Uudet vaatimukset jäähdytyslaitteille

Uusi F-kaasuasetus (EU) 2024/573 muuttaa jäähdytys- ja ilmastointijärjestelmien edellytyksiä teollisissa sovelluksissa. Tiukennetut vaatimukset fluoratuille kasvihuonekaasuille tarkoittavat, että monet nykyiset ratkaisut poistetaan asteittain käytöstä – samalla kun väärän teknologian valinta voi tulla kalliiksi tulevaisuudessa.

Suosikit Tilausnumero: Hälytys Jännitesuojaustaso Up Järjestelmä Malli Napaluku Uc Un Hinta

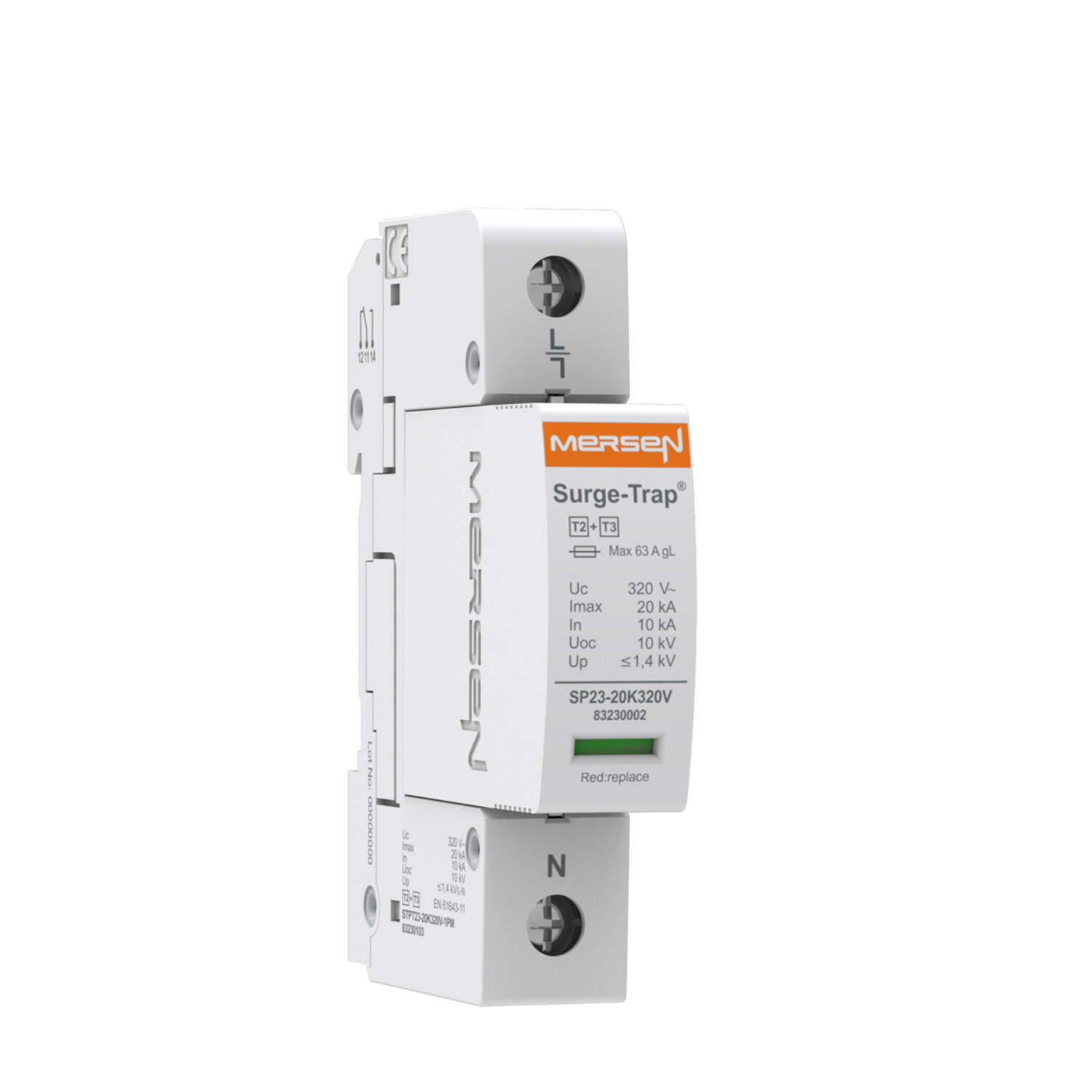

Ylijännitesuoja 1-napainen
Ylijännitesuoja 1-nap. 230/277 VAC T2+T3 20 kA
Tuotenumero:
83230102 Kopioitu!
Ei
<1,4 kV
L-N
STPT23-20K320V-1P
1
320 V
230/277 VAC

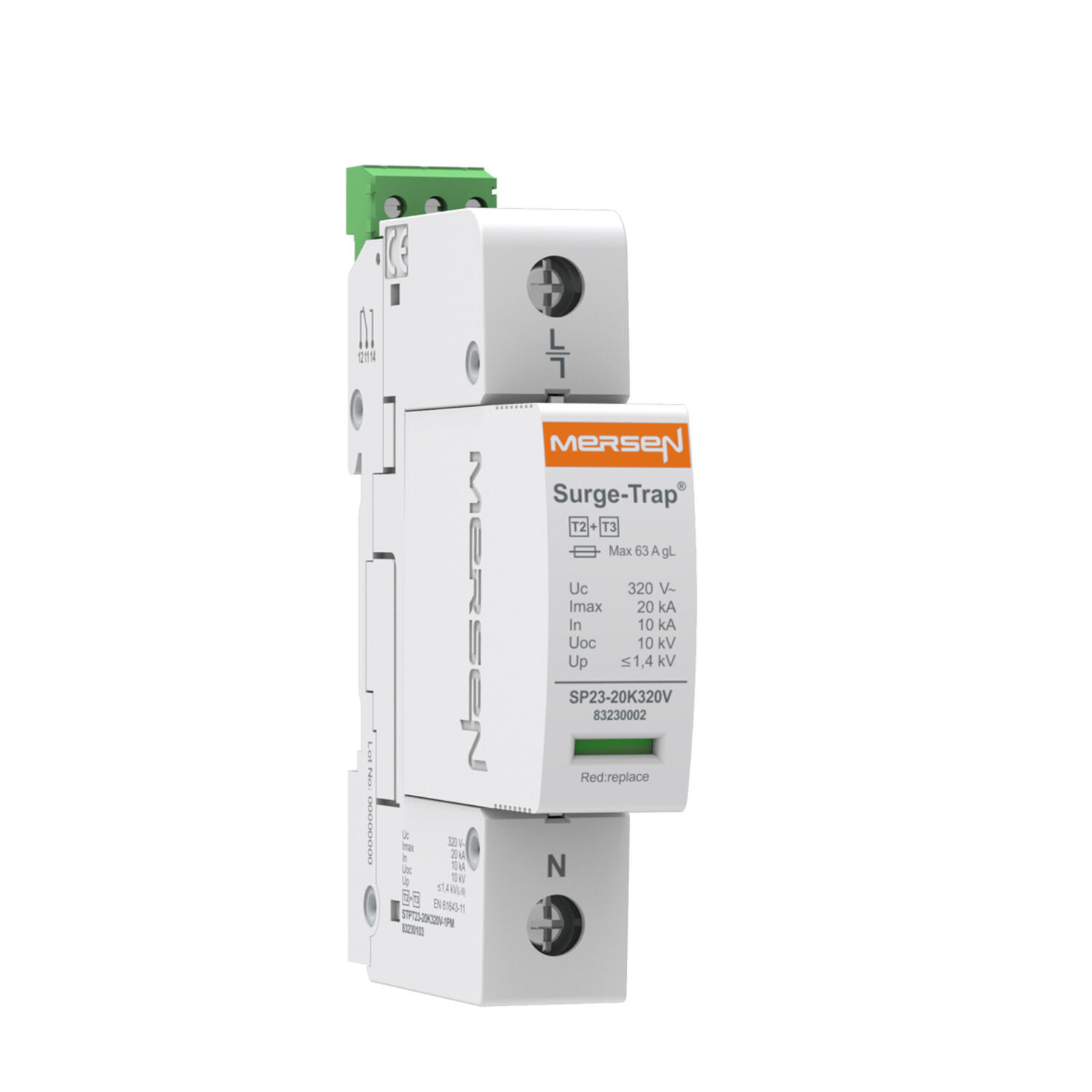

Ylijännitesuoja 1-napainen
Ylijännitesuoja 1-nap. 230/277 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230103 Kopioitu!
Kyllä
<1,4 kV
L-N
STPT23-20K320V-1PM
1
320 V
230/277 VAC
Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230 VAC T2+T3 20 kA
Tuotenumero:
83230110 Kopioitu!
Ei
<1,5 kV
TT
STPT23-20K275V-2PG-LF
2
275 V
230 VAC
Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230111 Kopioitu!
Kyllä
<1,5 kV
TT
STPT23-20K275V-2PG-LFM
2
275 V
230 VAC

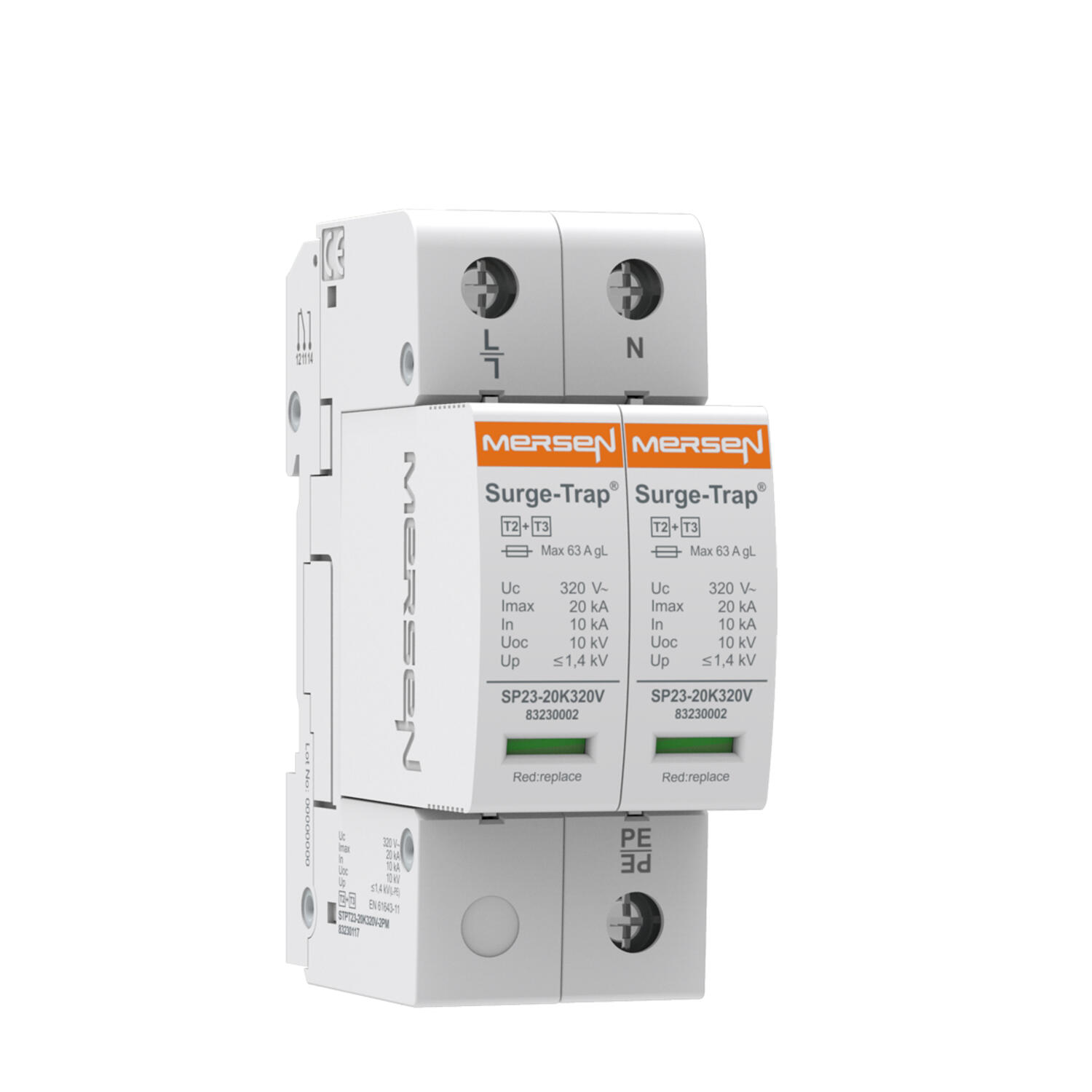

Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230/277 VAC T2+T3 20 kA
Tuotenumero:
83230112 Kopioitu!
Ei
<1,4 kV
TT
STPT23-20K320V-2PG
2
320 V
230/277 VAC

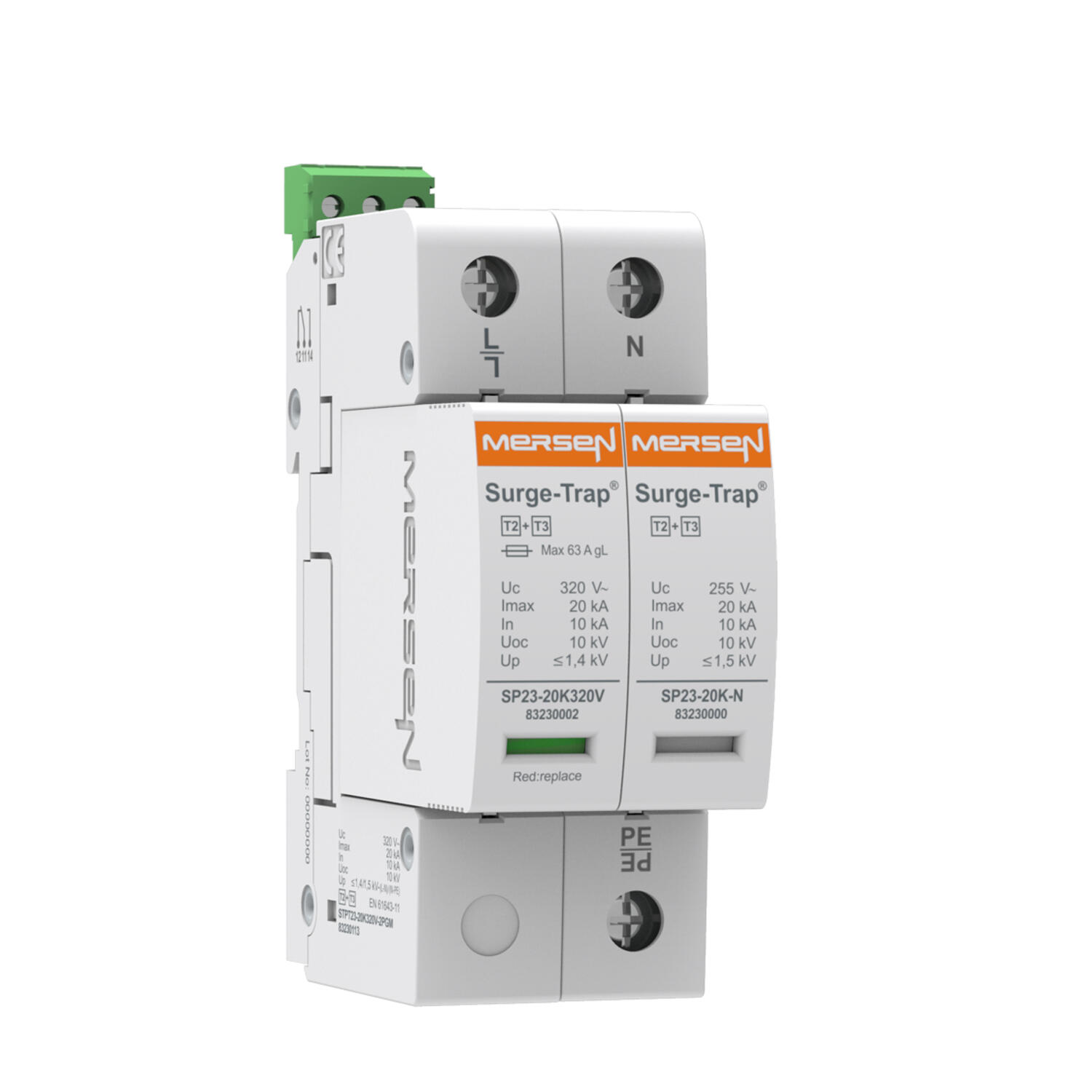

Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230/277 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230113 Kopioitu!
Kyllä
<1,4 kV
TT
STPT23-20K320V-2PGM
2
320 V
230/277 VAC
Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230 VAC T2+T3 20 kA
Tuotenumero:
83230134 Kopioitu!
Ei
<1,5 kV
TNS
STPT23-20K275V-2P-LF
2
275 V
230 VAC
Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230135 Kopioitu!
Kyllä
<1,5 kV
TNS
STPT23-20K275V-2P-LFM
2
275 V
230 VAC
Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230/277 VAC T2+T3 20 kA
Tuotenumero:
83230116 Kopioitu!
Ei
<1,4 kV
TNS
STPT23-20K320V-2P
2
320 V
230/277 VAC
Ylijännitesuoja 2-napainen
Ylijännitesuoja 2-nap. 230/277 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230117 Kopioitu!
Kyllä
<1,4 kV
TNS
STPT23-20K320V-2PM
2
320 V
230/277 VAC

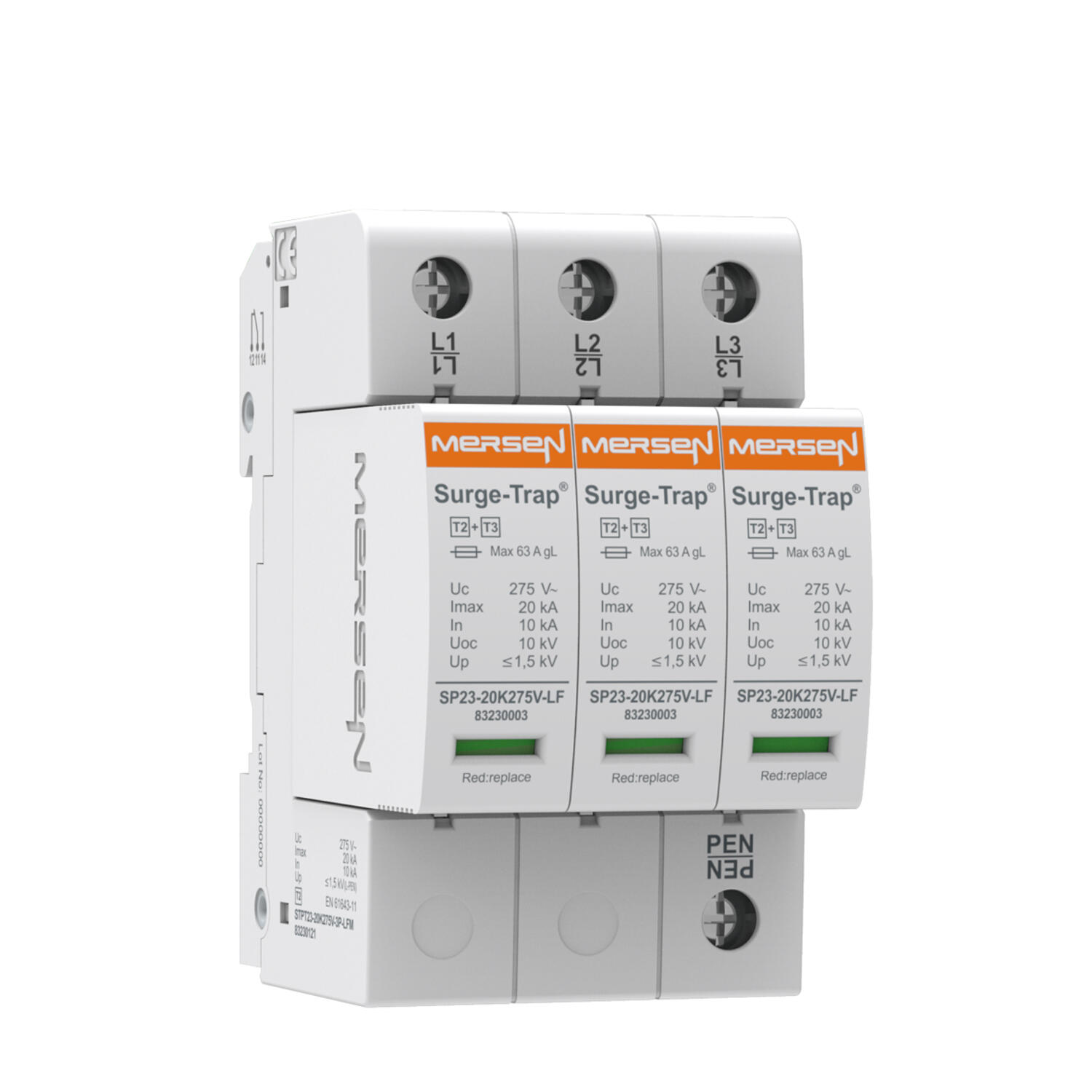

Ylijännitesuoja 3-napainen
Ylijännitesuoja 3-nap. 400 VAC T2+T3 20 kA
Tuotenumero:
83230120 Kopioitu!
Ei
<1,5 kV
TNC
STPT23-20K275V-3P-LF
3
275 V
400 VAC
Ylijännitesuoja 3-napainen
Ylijännitesuoja 3-nap. 400 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230121 Kopioitu!
Kyllä
<1,5 kV
TNC
STPT23-20K275V-3P-LFM
3
275 V
400 VAC
Ylijännitesuoja 3-napainen
Ylijännitesuoja 3-nap. 400/480 VAC T2+T3 20 kA
Tuotenumero:
83230122 Kopioitu!
Ei
<1,5 kV
TNC
STPT23-20K320V-3P
3
320 V
400/480 VAC
Ylijännitesuoja 3-nap. 400/480 VAC T2+T3 20 kA+häl
Ylijännitesuoja 3-nap. 400/480 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230123 Kopioitu!
Kyllä
<1,5 kV
TNC
STPT23-20K320V-3PM
3
320 V
400/480 VAC
Ylijännitesuoja 4-napainen
Ylijännitesuoja 4-nap. 230/400 VAC T2+T3 20 kA
Tuotenumero:
83230126 Kopioitu!
Ei
<1,5 kV
TT
STPT23-20K275V-4PG-LF
4
275 V
230/400 VAC
Ylijännitesuoja keski- ja hienosuoja
Ylijännitesuoja 4-nap. 230/400 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230127 Kopioitu!
Kyllä
<1,5 kV
TT
STPT23-20K275V-4PG-LFM
4
275 V
230/400 VAC
Ylijännitesuoja 4-napainen
Ylijännitesuoja 4-nap. 230/400 VAC, 277/400 VAC T2+T3 20 kA
Tuotenumero:
83230128 Kopioitu!
Ei
<1,4 kV
TT
STPT23-20K320V-4PG
4
320 V
230/400 VAC-277/400 VAC
Ylijännitesuoja 4-napainen
Ylijännitesuoja 4-nap. 230/400 VAC, 277/400 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230129 Kopioitu!
Kyllä
<1,4 kV
TT
STPT23-20K320V-4PGM
4
320 V
230/400 VAC-277/400 VAC
Ylijännitesuoja 4-napainen
Ylijännitesuoja 4-nap. 230/400 VAC T2+T3 20 kA
Tuotenumero:
83230136 Kopioitu!
Ei
<1,5 kV
TNS
STPT23-20K275V-4P-LF
4
275 V
230/400 VAC
Ylijännitesuoja keski- ja hienosuoja
Ylijännitesuoja 4-nap. 230/400 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230137 Kopioitu!
Kyllä
<1,5 kV
TNS
STPT23-20K275V-4P-LFM
4
275 V
230/400 VAC
Ylijännitesuoja 4-napainen
Ylijännitesuoja 4-nap. 230/400 VAC, 277/400 VAC T2+T3 20 kA
Tuotenumero:
83230132 Kopioitu!
Ei
<1,4 kV
TNS
STPT23-20K320V-4P
4
320 V
230/400 VAC-277/400 VAC

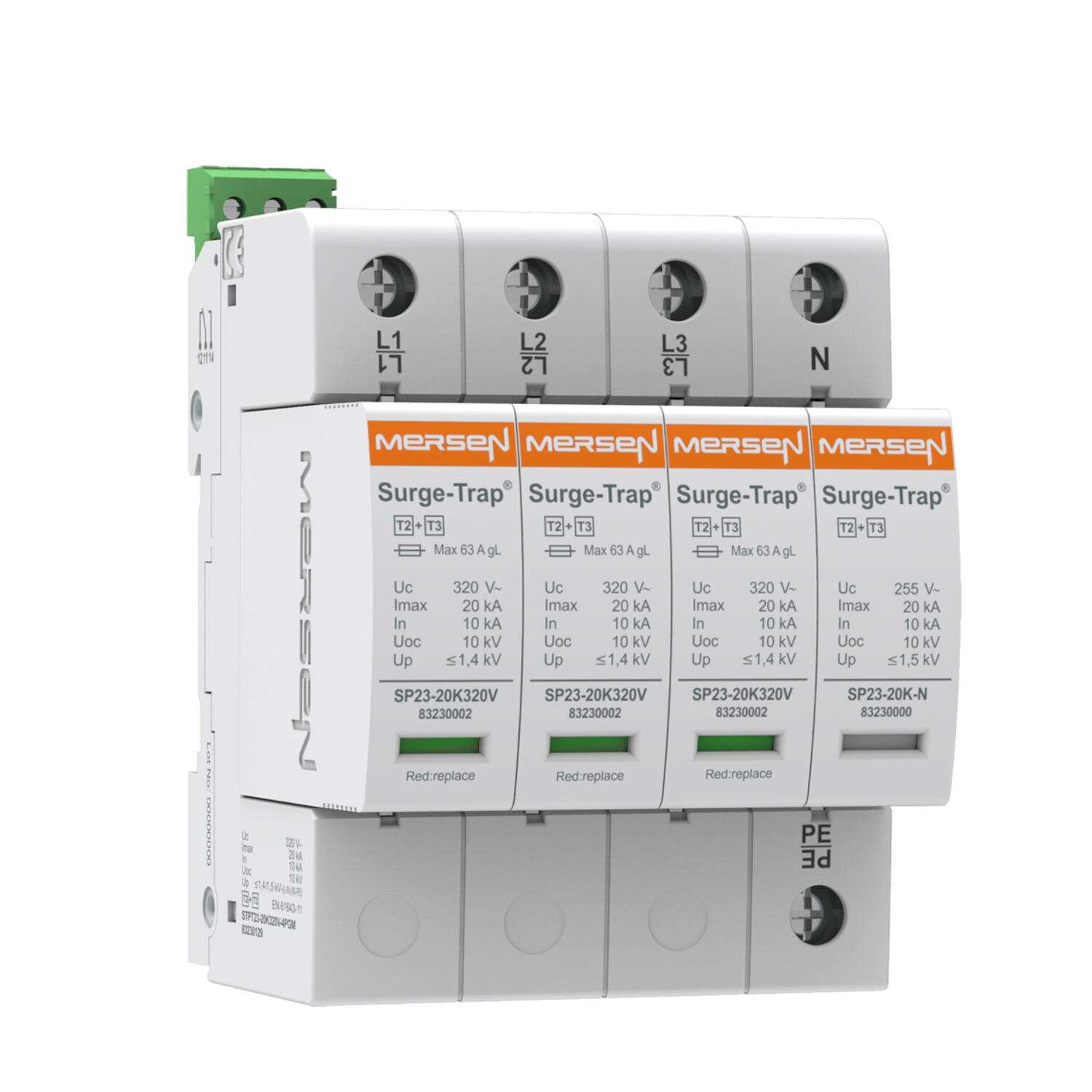

Ylijännitesuoja 4-napainen
Ylijännitesuoja 4-nap. 230/400 VAC, 277/400 VAC T2+T3 20 kA+häl.
Tuotenumero:
83230133 Kopioitu!
Kyllä
<1,4 kV
TNS
STPT23-20K320V-4PM
4
320 V
230/400 VAC-277/400 VAC
