IGUS

Iglidur® hammastettu kääntökehä

Huoltovapaa kääntökehä

Iguksen Iglidur® kääntökehät ovat kevyitä ja täysin huoltovapaita.
  • kevyt ja pieni
  • nopeudet 50 rpm - 300 rpm
  • Kallistusmomentti 100-5000 Nm (tilting)
  • Alumiinikehät. Saatavana myöskin ruostumattomana
  • hammastus ulkokehällä

Valitse tuote

Valitse tuote
IGUS.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

2050_Distance between mounting holes T2 (°) 6 x 60°
d1 31 mm
h 18 mm
Hammasluku z 28 kpl
Kiinnitysreikien halkasija S2 4,5 mm
Kiinnitysreikien kehämitta D1 430 mm
Korkeus, ulkoinen 26 mm
Ulkohalkaisija 87,25 mm

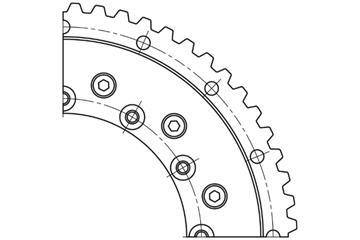

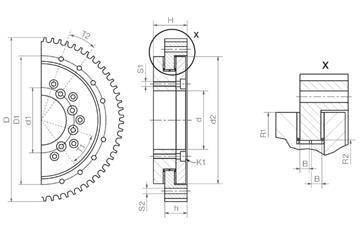

Tekniset kuvat

Tuotekuvaus

Iguksen Iglidur® kääntökehät ovat kevyitä ja täysin huoltovapaita.



Kääntökehien ulko- ja sisäkehien materiaalina on alumiini mutta saatavana on myöskin ruostumaton teräs.

Liukupalojen materiaalina on J-materiaali.



Kehässä on ulkohammastus helpottamaan voimansiirtoa kehälle. Vaihtoehdot hammastukselle ovat:

-Modulihammastus

-T10 hammastus

-AT10 hammastus

-HTD8M hammastus



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Turva-aidat teollisuuteen: autamme suunnittelussa ja mitoituksessa
Tuoteuutiset

Turva-aidat teollisuuteen: autamme suunnittelussa ja mitoituksessa

Teollisuusympäristöissä turvallisuus ja tehokkuus kulkevat käsi kädessä. Autamme turva-aitojen mitoituksessa ja oikean ratkaisun valinnassa.

Körner-kytkentärimat lääkinnällisiin laitteisiin
Tuoteuutiset

Sertifioidut kytkentärimat lääkinnällisiin sovelluksiin

Laaja valikoima sertifoituja kytkentärimoja, jotka soveltuvat erinomaisesti lääkinnällisten laitteiden tarkkaan ja luotettavaan sähkökytkentään.

Onpow painokytkimet lääketeollisuuteen
Tuoteuutiset

Painokytkimet lääkinnällisiin laitteisiin

Onpowin painokytkimet vahvistavat lääkinnällisten laitteiden turvallisuutta ja käytettävyyttä.

SAB SS 99 ECO
Tuoteuutiset

S 99 ECO on tilaa säästävä ratkaisu dynaamisiin teollisuussovelluksiin

S 99 ECO on suunniteltu dynaamisiin teollisuussovelluksiin, joissa tila on rajallinen ja kaapelilta vaaditaan pitkäikäistä suorituskykyä jatkuvassa liikkeessä.

SH4 valoverhot
Tuoteuutiset

SH4-sarja: valoverhot teollisuuden ja logistiikan turvallisuuteen

SH4-turvavaloverho on vastaus nykypäivän teollisuus- ja intralogistiikka-aloilla turvallisuus vaatimuksiin, joille asetetaan korkeat vaatimukset.

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

Suosikit Tilausnumero: 2050_Distance between mounting holes T2 (°) d1 h Hammasluku z Kiinnitysreikien halkasija S2 Kiinnitysreikien kehämitta D1 Korkeus, ulkoinen Ulkohalkaisija Hinta
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-20-TO-T10 Kopioitu!
6 x 60°
31 mm
18 mm
28 kpl
4,5 mm
430 mm
26 mm
87,25 mm
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-30-TO-T10 Kopioitu!
8 x 45°
42,5 mm
21 mm
34 kpl
4,5 mm
91 mm
30,5 mm
106,24 mm
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-50-TO-T10 Kopioitu!
16 x 22.5°
65 mm
10 mm
50 kpl
6,6 mm
135 mm
33 mm
157,3 mm
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-60-TO-T10 Kopioitu!
20 x 18°
74 mm
23 mm
52 kpl
5,5 mm
145 mm
34,5 mm
163,8 mm
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-100-TO-T10 Kopioitu!
16 x 22.5°
112 mm
25 mm
60 kpl
5,5 mm
170 mm
36 mm
189,2 mm
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-150-TO-T10 Kopioitu!
16 x 22.5°
165 mm
25 mm
80 kpl
5,5 mm
235 mm
36,5 mm
252,9 mm
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-200-TO-T10 Kopioitu!
16 x 22.5°
215 mm
30 mm
96 kpl
7 mm
285 mm
41,5 mm
303,9 mm
Hydra-Cell kalvopumput G66
Kääntökehä T10-hammastus iglidur® J
Tuotenumero:
PRT-01-300-TO-T10 Kopioitu!
16 x 22.5°
320 mm
30 mm
144 kpl
9 mm
430 mm
43,5 mm
456,7 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-20-TO-AT10 Kopioitu!
6 x 60°
31 mm
5 mm
28 kpl
4,5 mm
70 mm
26 mm
87,25 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-30-TO-AT10 Kopioitu!
8 x 45°
42,5 mm
18 mm
34 kpl
4,5 mm
91 mm
30,5 mm
106,24 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-50-TO-AT10 Kopioitu!
16 x 22.5°
65 mm
21 mm
50 kpl
6,6 mm
135 mm
33 mm
157,3 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-60-TO-AT10 Kopioitu!
20 x 18°
74 mm
10 mm
52 kpl
5,5 mm
145 mm
34,5 mm
163,8 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-100-TO-AT10 Kopioitu!
16 x 22.5°
112 mm
23 mm
60 kpl
5,5 mm
170 mm
36 mm
189,2 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-150-TO-AT10 Kopioitu!
16 x 22.5°
165 mm
25 mm
80 kpl
5,5 mm
235 mm
36,5 mm
252,9 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-200-TO-AT10 Kopioitu!
16 x 22.5°
215 mm
25 mm
96 kpl
7 mm
285 mm
41,5 mm
303,9 mm
Hydra-Cell kalvopumput G66
Kääntökehä AT10-hammastus iglidur® J
Tuotenumero:
PRT-01-300-TO-AT10 Kopioitu!
16 x 22.5°
320 mm
30 mm
144 kpl
9 mm
430 mm
43,5 mm
456,7 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 5M-hammastus iglidur® J
Tuotenumero:
PRT-01-20-TO-HTD5M Kopioitu!
6 x 60°
31 mm
5 mm
52 kpl
4,5 mm
70 mm
26 mm
81,25 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 8M-hammastus iglidur® J
Tuotenumero:
PRT-01-30-TO-HTD8M Kopioitu!
8 x 45°
42,5 mm
18 mm
44 kpl
4,5 mm
91 mm
30,5 mm
110,7 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 8M-hammastus iglidur® J
Tuotenumero:
PRT-01-50-TO-HTD8M Kopioitu!
16 x 22.5°
65 mm
21 mm
64 kpl
6,6 mm
135 mm
33 mm
161,6 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 8M-hammastus iglidur® J
Tuotenumero:
PRT-01-60-TO-HTD8M Kopioitu!
20 x 18°
74 mm
10 mm
86 kpl
5,5 mm
145 mm
34,5 mm
166,7 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 8M-hammastus iglidur® J
Tuotenumero:
PRT-01-100-TOHTD8M Kopioitu!
16 x 22.5°
112 mm
23 mm
74 kpl
5,5 mm
170 mm
36 mm
187,1 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 8M-hammastus iglidur® J
Tuotenumero:
PRT-01-150-TOHTD8M Kopioitu!
16 x 22.5°
165 mm
25 mm
100 kpl
5,5 mm
235 mm
36,5 mm
253,3 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 8M-hammastus iglidur® J
Tuotenumero:
PRT-01-200-TOHTD8M Kopioitu!
16 x 22.5°
215 mm
25 mm
120 kpl
7 mm
285 mm
41,5 mm
304,3 mm
Hydra-Cell kalvopumput G66
Kääntökehä HTD 8M-hammastus iglidur® J
Tuotenumero:
PRT-01-300-TOHTD8M Kopioitu!
16 x 22.5°
320 mm
30 mm
180 kpl
9 mm
430 mm
43,5 mm
457,1 mm
Hydra-Cell kalvopumput G66
Kääntökehä modulihammastus iglidur® J
Tuotenumero:
PRT-01-20-TO-ST Kopioitu!
6 x 60°
31 mm
5 mm
42 kpl
4,5 mm
70 mm
26 mm
88 mm
Hydra-Cell kalvopumput G66
Kääntökehä MOD 2-hammastus iglidur® J
Tuotenumero:
PRT-01-30-TO-ST Kopioitu!
8 x 45°
42,5 mm
18 mm
54 kpl
4,5 mm
91 mm
30,5 mm
112 mm
Hydra-Cell kalvopumput G66
Kääntökehä MOD 2-hammastus iglidur® J
Tuotenumero:
PRT-01-50-TO-ST Kopioitu!
16 x 22.5°
65 mm
21 mm
78 kpl
6,6 mm
135 mm
33 mm
160 mm
Hydra-Cell kalvopumput G66
Kääntökehä MOD 2-hammastus iglidur® J
Tuotenumero:
PRT-01-60-TO-ST Kopioitu!
20 x 18°
74 mm
10 mm
90 kpl
5,5 mm
145 mm
34,5 mm
184 mm
Hydra-Cell kalvopumput G66
Kääntökehä MOD 2-hammastus iglidur® J
Tuotenumero:
PRT-01-100-TO-ST Kopioitu!
16 x 22.5°
112 mm
23 mm
96 kpl
5,5 mm
170 mm
36 mm
196 mm
Hydra-Cell kalvopumput G66
Kääntökehä MOD 2-hammastus iglidur® J
Tuotenumero:
PRT-01-150-TO-ST Kopioitu!
16 x 22.5°
165 mm
25 mm
126 kpl
5,5 mm
235 mm
36,5 mm
256 mm
Hydra-Cell kalvopumput G66
Kääntökehä MOD 2-hammastus iglidur® J
Tuotenumero:
PRT-01-200-TO-ST Kopioitu!
16 x 22.5°
215 mm
25 mm
152 kpl
7 mm
285 mm
41,5 mm
308 mm
Hydra-Cell kalvopumput G66
Kääntökehä MOD 3-hammastus iglidur® J
Tuotenumero:
PRT-01-300-TO-ST Kopioitu!
16 x 22.5°
320 mm
30 mm
152 kpl
9 mm
430 mm
43,5 mm
462 mm
