igubal® KBLM nivelpää sisä- ja vasenkierre

Huoltovapaa nivelpää

Igubal® nivelpäät sopivat kohteisiin, joissa esiintyy kosteutta tai korroosiota.
  • Täysin huoltovapaa
  • Kuivavoideltu
  • Koot 2 - 30 mm
  • Kestää lämpötiloja -40 - +120 astetta
  • Kevyt ja kestävä

Valitse tuote

Valitse tuote
IGUS.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

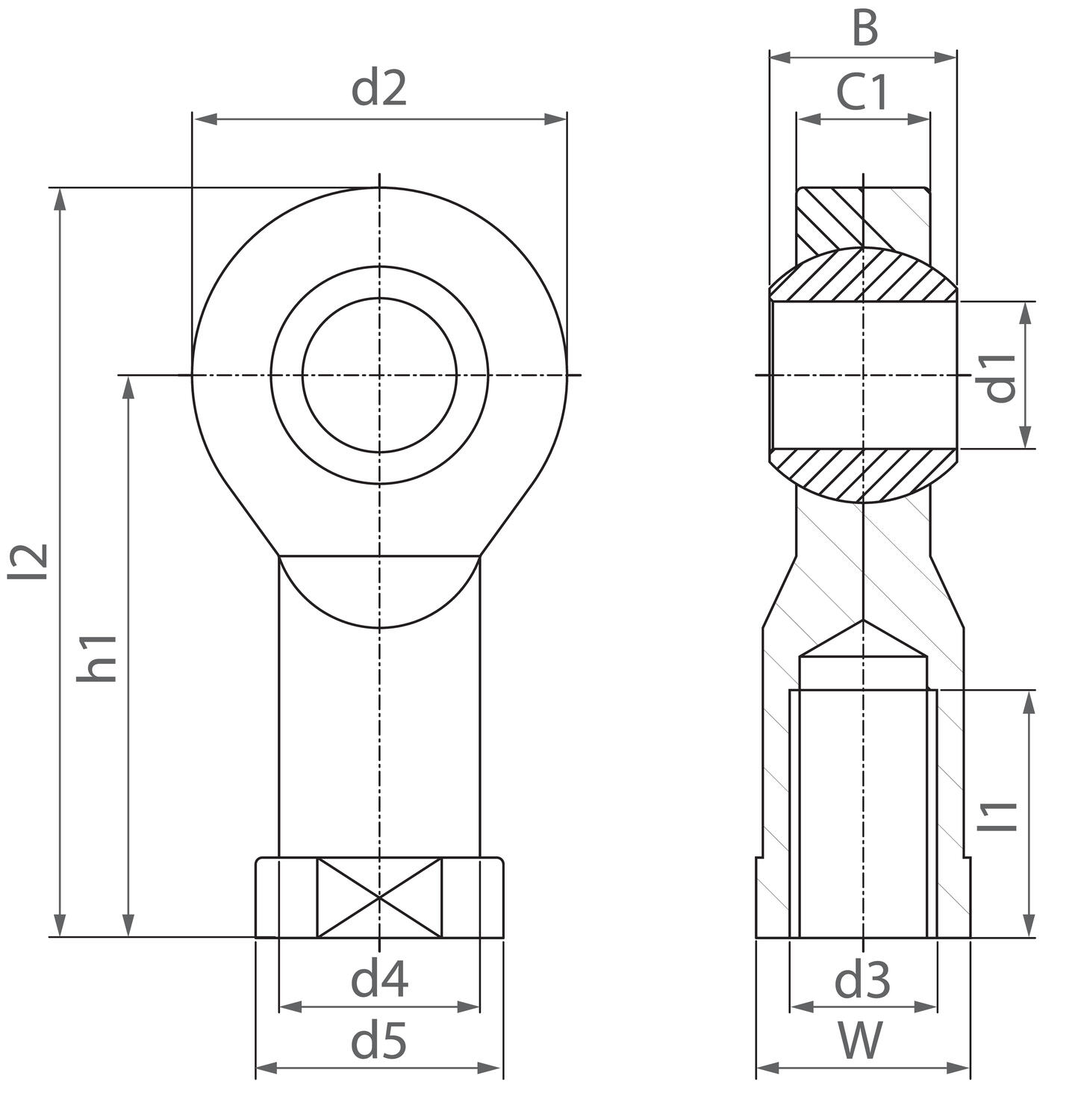

Tekniset tiedot

B 4 mm
C1 3 mm
d1 2 mm
d2 9 mm
d3 M2
d5 4,6 mm
h1 12,5 mm
l1 6 mm
l2 17 mm
Maksimi kiristysmomentti pallon läpi 1
Maksimi kääntökulma 30 °
Maksimi staattinen aksiaalinen voima, lyhytaikainen 50 N
Maksimi staattinen aksiaalinen voima, pitkäaikainen 25 N
Maksimi staattinen vetolujuus, lyhytaikainen 200 N
Maksimi staattinen vetolujuus, pitkäaikainen 100 N
Max. kiristysmomentti 0,3
Minimi kiinnitys kierteelle 4 mm
Paino 0,4 g
W SW4

Tekniset kuvat

Tuotekuvaus

Igubal® nivelpäät sopivat kohteisiin, joissa esiintyy kosteutta tai korroosiota. Nämä nivelpäät kestävät myös kosteissa olosuhteissa heikkoja happoja ja emäksisiä aineita. Myös lian- ja pölynkesto näissä olosuhteissa on huomioitu.



Nivelpään musta kuori on valmistettu Igumid G-materiaalista, joka on erittäin iskunkestävä ja pitkäkuituvahvsteinen polymeeri. Se soveltuu käytettäväksi -40 °C - +90 °C pitkäaikaisessa käytössä. Tavallinen KBRM sisäkehä on valmistettu W300-materiaalista, joka toimii hyvin pienimmistä kitkakertoimista kuivakäytössä ja materiaalin pinta on myös pitävä. Tuotteen materiaalivalinnat on tehty varmistaen kestävyys hyvin pienillä kuormilla hitaissa liikkeissä. Alla listattuna muutamia etuja:



  • Huoltovapaa
  • Kuivavoideltu
  • Kustannustehokas
  • Kestää aksiaalista vinoumaa
  • Kestää kosteissa olosuhteissa
  • Kestää likaa, pölyä ja nukkaa
  • Kestää kemikaaleja
  • Soveltuu pyöriviin ja täriseviin kohteisiin
  • Kevyt



Tyypillisiä käyttökohteita ovat:

  • Polkupyörät
  • Kasvihuoneet
  • Pakkausteollisuus
  • Luukut ja kannet
  • Kosteudelle altistuvat kohteet



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Puls Planet SP960 -teholähde
Tuoteuutiset

Uuden sukupolven DIN-kiskovirtalähteet

PULS on esitellyt uuden sukupolven PLANET-teholähdesarjan, joka asettaa uudet standardit teollisuuden DIN-kiskovirtalähteille yhdistämällä ennätyskorkean hyötysuhteen ja erittäin kompaktin koon.

Uudet Siemens SIMATIC S7-1200 G2
Tuoteuutiset

Siemens SIMATIC S7-1200 G2: Uuden sukupolven ohjaimet

Uudet ominaisuudet tekevät S7-1200 G2 ylivertaisen valinnan nykyaikaisiin automaatiosovelluksiin, tarjoten tehokkuutta ja joustavuutta kaikissa tuotantoympäristöissä.

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Partex PPT
Tuoteuutiset

PPT – joustava halogeenivapaa kaapelimerkki

Partex PPT on uuden sukupolven lippumerkki, joka on suunniteltu nopeuttamaan asennustyötä ja kestämään vaativimmissakin olosuhteissa.

Partex PPD
Tuoteuutiset

PPD – litteä ja halogeenivapaa kaapelimerkki

Etsitkö luotettavaa, helppoa ja kestävää ratkaisua kaapelien ja letkujen merkintään? Nämä tasaiset, polyolefiinista valmistetut merkit ovat suunniteltu tehostamaan asennustyötä ja parantamaan turvallisuutta teollisuusympäristöissä.

P-Connect Gateway sähkölukkoihin
Tuoteuutiset

P-Connect Gateway liittää sähkölukot helposti väylään

P-Connect Gateway mahdollistaa turvalaitteiden liittämisen PROFINET/PROFIsafe, Ethernet/IP™/CIP Safety™ ja EtherCAT®/Safety over EtherCAT® -väyliin.

Suosikit Tilausnumero: B C1 d1 d2 d3 d5 h1 l1 l2 Maksimi kiristysmomentti pallon läpi Maksimi kääntökulma Maksimi staattinen aksiaalinen voima, lyhytaikainen Maksimi staattinen aksiaalinen voima, pitkäaikainen Maksimi staattinen vetolujuus, lyhytaikainen Maksimi staattinen vetolujuus, pitkäaikainen Max. kiristysmomentti Minimi kiinnitys kierteelle Paino W Hinta
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-02 Kopioitu!
4 mm
3 mm
2 mm
9 mm
M2
4,6 mm
12,5 mm
6 mm
17 mm
1
30 °
50 N
25 N
200 N
100 N
0,3
4 mm
0,4 g
SW4
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-03 Kopioitu!
6 mm
4,5 mm
3 mm
13 mm
M3
8 mm
18,5 mm
8 mm
25 mm
2
30 °
100 N
50 N
800 N
400 N
0,5
5 mm
2,7 g
SW6
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-05 Kopioitu!
8 mm
6 mm
5 mm
18 mm
M4
12 mm
27 mm
10 mm
36 mm
5
30 °
250 N
125 N
1000 N
500 N
1
7 mm
3,4 g
SW9
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-05 M4 Kopioitu!
8 mm
6 mm
5 mm
18 mm
M6
12 mm
27 mm
10 mm
40 mm
5
30 °
250 N
125 N
1000 N
500 N
0,75
7 mm
3,5 g
SW9
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-06 Kopioitu!
9 mm
7 mm
6 mm
20 mm
M6
13 mm
30 mm
12 mm
48 mm
10
29 °
400 N
200 N
1400 N
700 N
1,5
8 mm
4,7 g
SW11
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-08 Kopioitu!
12 mm
9 mm
8 mm
24 mm
M8
16 mm
36 mm
16 mm
58 mm
12
25 °
700 N
350 N
2100 N
1050 N
5
11 mm
8,6 g
SW14
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-10 Kopioitu!
14 mm
10,5 mm
10 mm
30 mm
M10
19 mm
43 mm
20 mm
58 mm
20
25 °
800 N
400 N
3100 N
1550 N
15
13 mm
14,6 g
SW17
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-10 F Kopioitu!
14 mm
10,5 mm
10 mm
30 mm
M10 x 1,25
19 mm
43 mm
20 mm
67 mm
20
25 °
800 N
400 N
3100 N
1550 N
6
13 mm
14,6 g
SW17
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-12 Kopioitu!
16 mm
12 mm
12 mm
34 mm
M12
50 mm
25 mm
67 mm
30
25 °
900 N
450 N
3600 N
1800 N
20
15 mm
22 g
SW17
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-12 F Kopioitu!
16 mm
12 mm
12 mm
34 mm
M12 x 1,25
22 mm
50 mm
22 mm
76 mm
30
25 °
900 N
450 N
3600 N
1800 N
15
15 mm
22 g
SW19
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-14 Kopioitu!
19 mm
13,5 mm
14 mm
38 mm
M14
25 mm
57 mm
25 mm
85 mm
35
25 °
1000 N
500 N
4000 N
2000 N
25
17 mm
30,9 g
SW22
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-16 Kopioitu!
21 mm
15 mm
16 mm
42 mm
M16
27 mm
64 mm
28 mm
85 mm
40
23 °
1300 N
650 N
4200 N
2100 N
30
19 mm
39,6 g
SW22
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-16 F Kopioitu!
21 mm
15 mm
16 mm
42 mm
M16 x 1,5
27 mm
64 mm
28 mm
94 mm
40
23 °
1300 N
650 N
4200 N
2100 N
27,5
19 mm
39,6 g
SW22
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-18 Kopioitu!
23 mm
16,5 mm
18 mm
46 mm
M18 x 1,5
31 mm
71 mm
32 mm
102 mm
45
23 °
1600 N
800 N
4600 N
2300 N
45
21 mm
55 g
SW27
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-20 Kopioitu!
25 mm
18 mm
20 mm
50 mm
M20 x 1,5
34 mm
77 mm
33 mm
102 mm
55
23 °
2100 N
1050 N
5400 N
2700 N
60
22 mm
73,5 g
SW30
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-20 M20 Kopioitu!
25 mm
18 mm
20 mm
50 mm
M20 x 2,5
34 mm
77 mm
33 mm
112 mm
55
23 °
2100 N
1050 N
5400 N
2700 N
60
22 mm
73,5 g
SW30
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-22 Kopioitu!
28 mm
20 mm
22 mm
56 mm
M22 x 1,5
37 mm
84 mm
37 mm
124 mm
60
22 °
2200 N
1100 N
7000 N
3500 N
75
25 mm
94,8 g
SW32
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-25 Kopioitu!
31 mm
22 mm
25 mm
60 mm
M24 x 2,0
41 mm
94 mm
42 mm
145 mm
60
22 °
2300 N
1150 N
8500 N
4250 N
120
28 mm
119,8 g
SW36
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-30 Kopioitu!
37 mm
25 mm
30 mm
70 mm
M30 x 2,0
50 mm
110 mm
50 mm
145 mm
60
22 °
2500 N
1250 N
10500 N
5250 N
135
34 mm
177 g
SW41
Nivelpää igubal sisäkierre
Nivelpää Igubal® sisä ja vasen kierre
Tuotenumero:
KBLM-30 M27X2 Kopioitu!
37 mm
25 mm
30 mm
70 mm
M27 x 2,0
50 mm
110 mm
50 mm
60
22 °
2500 N
1250 N
10500 N
5250 N
135
34 mm
189,6 g
SW41
