ASCO
Avautumisviive | 29 ms |
---|---|
Max. paine | 8 bar |
Max. pilottipaine | 8 bar |
Max. virtaus | 460 l/min |
Min. painealue | -0,95 bar |
---|---|
Min. pilottipaine | 2 bar |
Sulkeutumisviive | 14 ms |
Tämä 11 mm leveä venttiili on ryhmäasenteinen venttiili, joka soveltuu suoraan pneumaattisten toimilaitteiden ohjaamiseen tai pilottiohjausventtiiliksi. Suuri virtauskapasiteetti noin 400 l/min on kokoluokkansa parhaimmistoa ja mahdollistaa kokoaan suuremman toimilaitteen ohjaamisen.
Sovelluskohteita löytyy useilta teollisuuden aloilta kuten:
- Prosessiteollisuus
- Lääketeollisuus
- Elintarviketeollisuus
- Pakkausautomaatio
- Koneautomaatio
Modulaarinen rakenne mahdollistaa lisävarusteiden hyödyntämisen venttiilien yhteydessä. Tyypillisimpiä lisävarusteita on venttiilikohtainen syöttöilman sulku ja poistoilman kuristimet.
501-sarja on suunniteltu käytettäväksi Aventics G3 tai 580 elektroniikkaohjaimen kanssa. Älykkäät elektroniikkayksiköt mahdollistavat venttiilien ohjaamisen teollisuuden automaatioväylän kautta tuoden samalla venttiilit ja venttiiliryhmäkohtaisen diagnostiikan automaatiojärjestelmän tietoon. Yksinkertaisempana vaihtoehtona löytyy myös langoitettu ohjaus moninapapistoliittimien kautta.
Yleisimpiä käytettyjä automaatioväyliä on Profinet, Profibus ja Ethernet/IP.
Venttiiliryhmä säästää ohjauskaapista tilaa, kun venttiileitä ei tarvitse johdottaa riviliittimille, apureleleille tai automaatiojärjestelmän IO-korteille. kustannussääöstä tulee kun erillistä hajautus-IO tarvetta ei ole vaan venttiiliterminaalin elektroniikkayksikkö voi toimia hajautus-IO asemana tuoden kaikki IO-tiedot automaatiojärjestelmälle.
Paikallinen LED näyttö kertoo venttiiliryhmän tilatiedot ja diagnostiikkatiedot selkokielisenä paikallisesti nopeuttaen vianhakua ja tarjoten paikallisen näkymän venttiiliryhmän tilaan.
Huoltoseisokkien lähestyessä on oikea hetki suunnata katse järjestelmäsi pulssiventtiileihin. Huollon yhteydessä on hyvä varmistaa, että pulssiventtiilit toimivat luotettavasti ja tehokkaasti.
Aventics on julkaissut uuden XV-magneettiventtiiterminaalin koneenrakentajille. Venttiiliterminaalin moderni venttiilitekniikka tehostaa paineilman käyttöä ja optimoi pneumaattisten järjestelmien suorituskykyä.
Uudistettu laserteknologia, älykkäät komponenttiparannukset ja jopa 50 % parempi skannauskyky!
Tähän oppaaseen olemme koonneet keskeiset periaatteet vakuumitekniikasta ja vinkkejä oikeiden tuotteiden valintaan eri käyttökohteisiin.
Tarjoamme asiakkaillemme mittatilaustyönä valmistetut laadukkaat, kompaktit ja edulliset LED-profiilivalaisimet.
Valikoimamme askelmoottorit tarjoavat tarkan liikkeenhallinnan, kestävyyden ja energiatehokkuuden vaativiin teollisuuden ja automaation sovelluksiin.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Suosikit | Tilausnumero: | Avautumisviive | Max. paine | Max. pilottipaine | Max. virtaus | Min. painealue | Min. pilottipaine | Sulkeutumisviive | Hinta | |
---|---|---|---|---|---|---|---|---|---|---|
![]()
501-sarjan 5/2 venttiili, monostabiili, käsikäyttö painaen
Tuotenumero:
R501A2B10MA00F1
Kopioitu!
|
29 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2 bar
|
14 ms
|
| ||
![]()
501-sarjan 5/2 venttiili, bistabiili, käsikäyttö painaen
Tuotenumero:
R501A2B40MA00F1
Kopioitu!
|
11 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2 bar
|
11 ms
|
| ||
![]()
501-sarjan 5/3 venttiili, keskiasento suljettu, käsikäyttö painaen
Tuotenumero:
R501A2B60MA00F1
Kopioitu!
|
12 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2 bar
|
13 ms
|
| ||
![]()
501-sarjan 2x 3/2 venttiili, NO/NO, käsikäyttö painaen
Tuotenumero:
R501A2BA0MA00F1
Kopioitu!
|
18 ms
|
8 bar
|
8 bar
|
450 l/min
|
2 bar
|
|
18 ms
|
| ||
![]()
501-sarjan 2x 3/2 venttiili, NC/NC, käsikäyttö painaen
Tuotenumero:
R501A2BD0MA00F1
Kopioitu!
|
18 ms
|
8 bar
|
8 bar
|
460 l/min
|
2 bar
|
|
18 ms
|
| ||
![]()
501-sarjan 5/2 venttiili, monostabiili, lukittava käsikäyttö
Tuotenumero:
R501A2B10M11BF1
Kopioitu!
|
14 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2 bar
|
|
| ||
![]()
501-sarjan 5/2 venttiili, bistabiili, lukittava käsikäyttö
Tuotenumero:
R501A2B40M11BF1
Kopioitu!
|
11 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2 bar
|
|
| ||
![]()
501-sarjan 5/3 venttiili, keskiasento paineistettu, lukittava käsikäyttö
Tuotenumero:
R501A2B50M11BF1
Kopioitu!
|
27 ms
|
8 bar
|
8 bar
|
420 l/min
|
-0,95 bar
|
2 bar
|
|
| ||
![]()
501-sarjan 5/3 venttiili, keskiasento suljettu, lukittava käsikäyttö
Tuotenumero:
R501A2B60M11BF1
Kopioitu!
|
13 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2 bar
|
|
| ||
![]()
501-sarjan 2x 3/2 venttiili, NC/NC, lukittava käsikäyttö
Tuotenumero:
R501A2BD0M11BF1
Kopioitu!
|
18 ms
|
8 bar
|
8 bar
|
460 l/min
|
2 bar
|
|
|
| ||
![]()

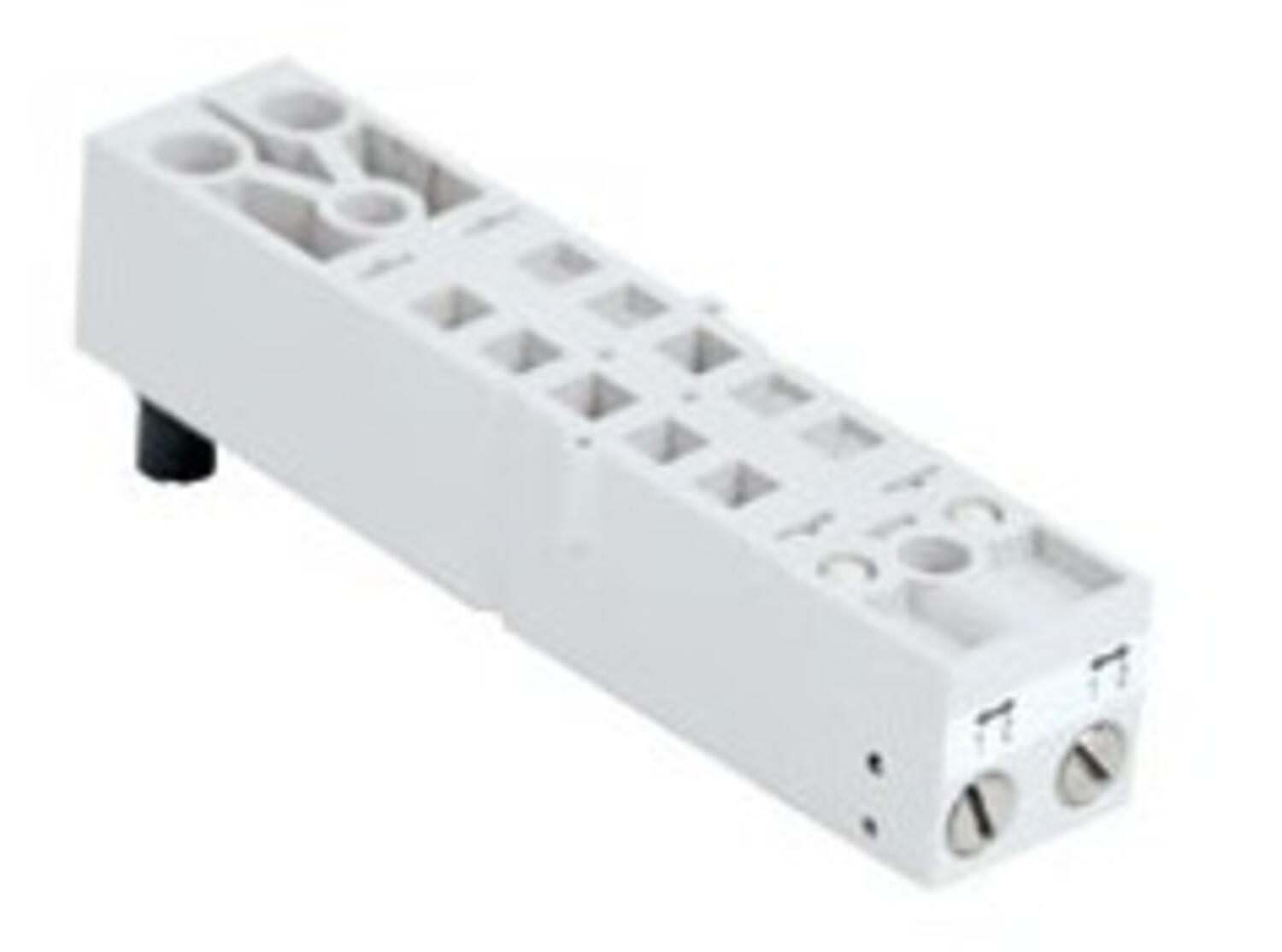

501-sarjan venttiilikohtainen sulku 2x venttiilille
Tuotenumero:
R501AY428501001
Kopioitu!
|
|
10 bar
|
|
380 l/min
|
-0,95 bar
|
|
|
| ||
![]()
501-sarjan 5/3 venttiili, keskiasento ulospuhallukseen auki, käsikäyttö painaen
Tuotenumero:
R501A2B70MA00F1
Kopioitu!
|
17 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2,5 bar
|
|
| ||
![]()
501-sarjan 5/3 venttiili, keskiasento ulospuhallukseen auki, lukittava käsikäyttö
Tuotenumero:
R501A2B70M11BF1
Kopioitu!
|
17 ms
|
8 bar
|
8 bar
|
460 l/min
|
-0,95 bar
|
2,5 bar
|
|
| ||
![]()

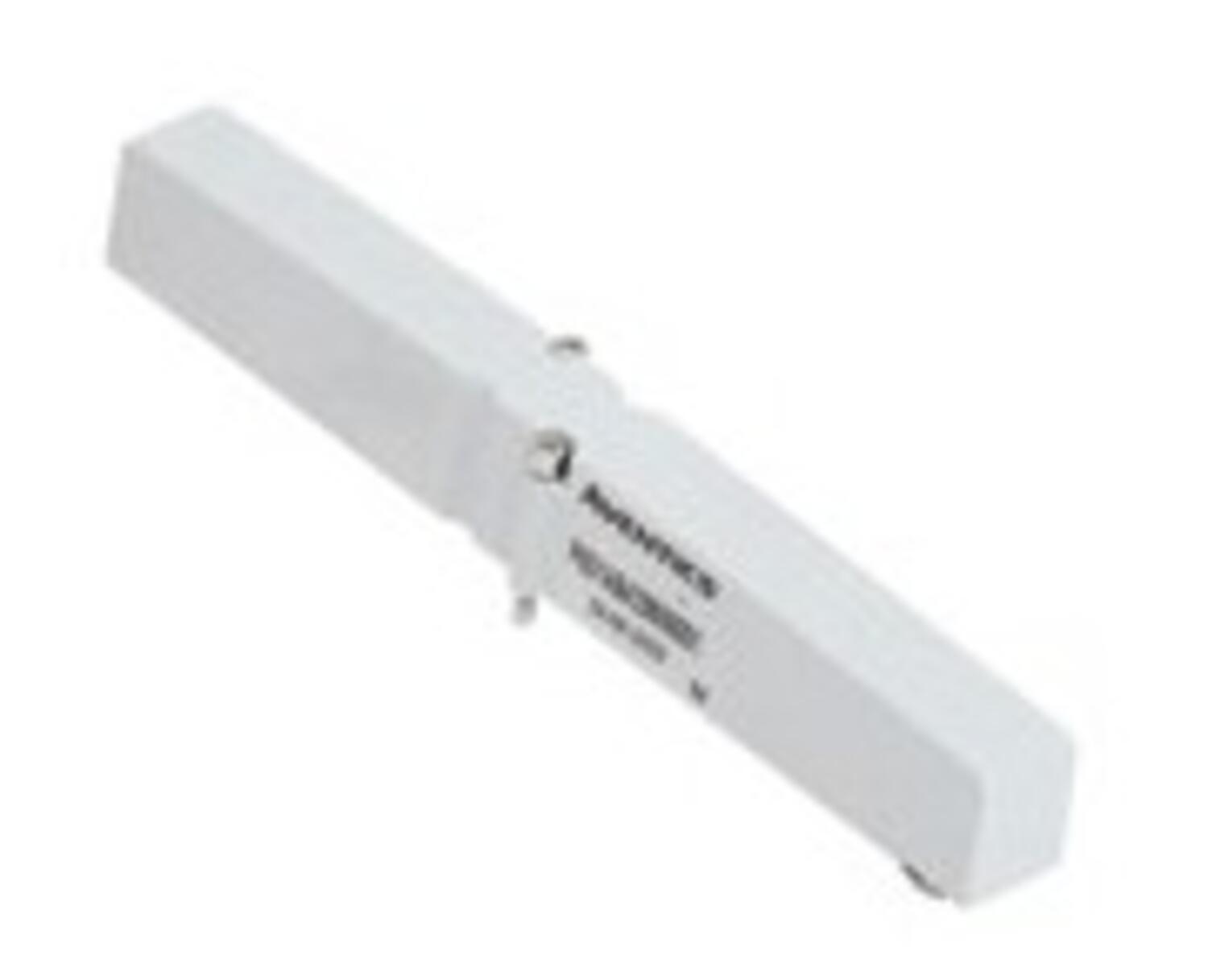

501-sarjan sulkulevy
Tuotenumero:
P501AB429685001
Kopioitu!
|
|
10 bar
|
|
|
|
|
|
| ||
![]()

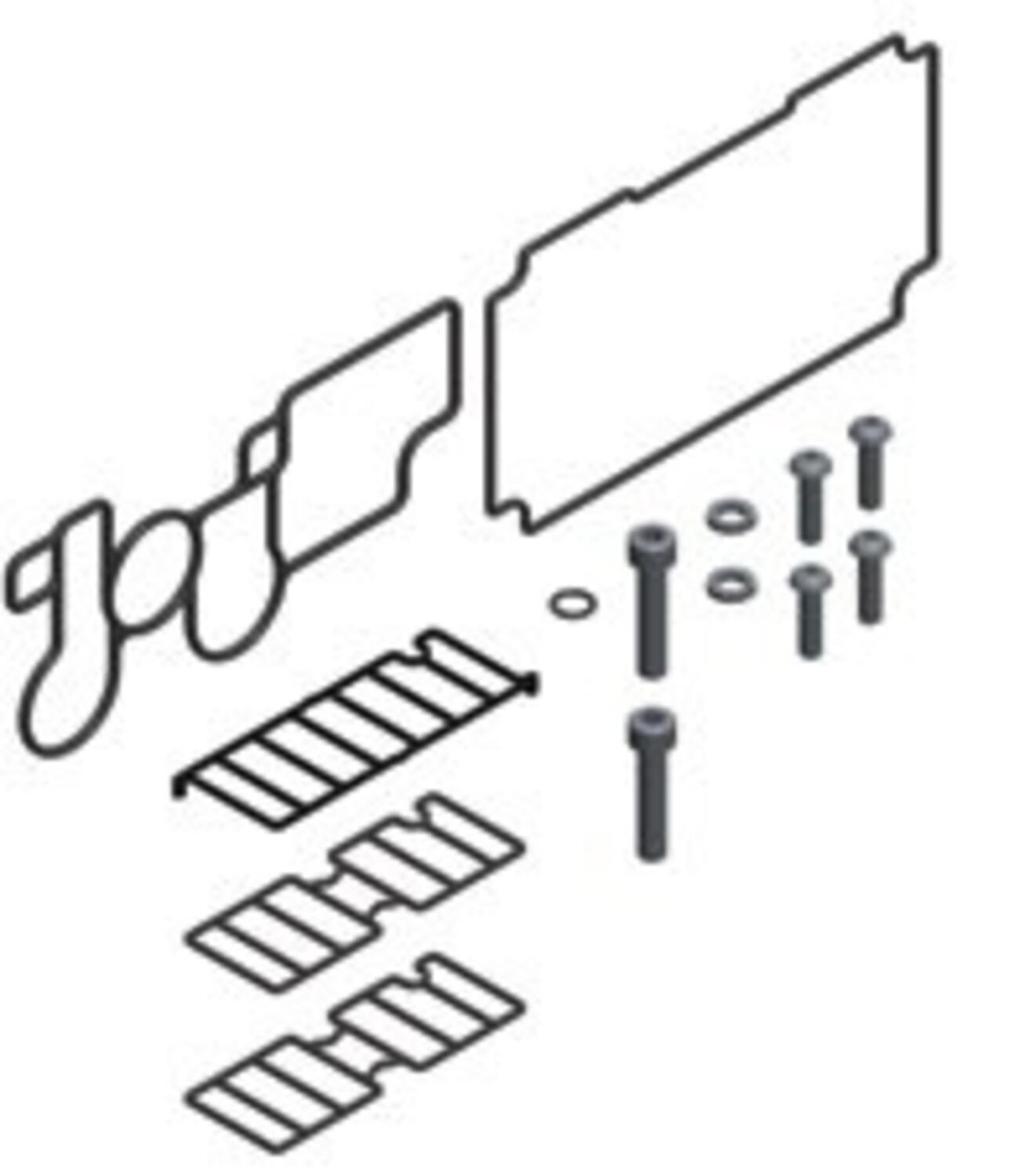

501-sarjan varaosatiivistesarja
Tuotenumero:
M501AU521771001
Kopioitu!
|
|
10 bar
|
|
|
|
|
|
|
Valitse tuote listalta.
