| Avautumisviive | 20 ms |
|---|---|
| Max. paine | 8 bar |
| Max. pilottipaine | 8 bar |
| Max. virtaus | 950 l/min |
| Min. painealue | 3,5 bar |
|---|---|
| Min. pilottipaine | 3,5 bar |
| Sulkeutumisviive | 15 ms |
Tämä 26 mm leveä venttiili soveltuu suoraan pneumaattisten toimilaitteiden ohjaamiseen tai pilottiohjausventtiiliksi. Virtauskapasiteetti on noin 1200 l/min ollen riittävä suurienkin pneumaattisten toimilaitteiden ohjaamiseen.
503-sarja on saatavilla kumitiivisteellisenä tai metallitiivisteellisenä spool&sleeve rakenteena jolle valmistaja lupaa yli 200 miljoonaa toimintoa.
Sovelluskohteita löytyy useilta teollisuuden aloilta kuten:
- Prosessiteollisuus
- Kemianteollisuus
- Lääketeollisuus
- Elintarviketeollisuus
- Pakkausautomaatio
- Koneautomaatio
Modulaarinen rakenne mahdollistaa lisävarusteiden hyödyntämisen venttiilien yhteydessä. Tyypillisimpiä lisävarusteita on venttiilikohtainen syöttöilman sulku ja poistoilman kuristimet.
503-sarja on suunniteltu käytettäväksi Aventics G3 tai 580 elektroniikkaohjaimen kanssa. Älykkäät elektroniikkayksiköt mahdollistavat venttiilien ohjaamisen teollisuuden automaatioväylän kautta tuoden samalla venttiilit ja venttiiliryhmäkohtaisen diagnostiikan automaatiojärjestelmän tietoon. Yksinkertaisempana vaihtoehtona löytyy myös langoitettu ohjaus moninapapistoliittimien kautta.
Yleisimpiä käytettyjä automaatioväyliä ovat Profinet, Profibus ja Ethernet/IP.
Venttiiliryhmä säästää ohjauskaapista tilaa, kun venttiileitä ei tarvitse johdottaa riviliittimille, apureleleille tai automaatiojärjestelmän IO-korteille. kustannussääöstä tulee kun erillistä hajautus-IO tarvetta ei ole vaan venttiiliterminaalin elektroniikkayksikön toimiessa hajautus-IO asemana tuoden kaikki IO-tiedot automaatiojärjestelmälle.
Paikallinen LED näyttö kertoo venttiiliryhmän tilatiedot ja diagnostiikkatiedot selkokielisenä paikallisesti nopeuttaen vianhakua ja tarjoten paikallisen näkymän venttiiliryhmän tilaan.
Huoltoseisokkien lähestyessä on oikea hetki suunnata katse järjestelmäsi pulssiventtiileihin. Huollon yhteydessä on hyvä varmistaa, että pulssiventtiilit toimivat luotettavasti ja tehokkaasti.
Aventics on julkaissut uuden XV-magneettiventtiiterminaalin koneenrakentajille. Venttiiliterminaalin moderni venttiilitekniikka tehostaa paineilman käyttöä ja optimoi pneumaattisten järjestelmien suorituskykyä.
Tähän oppaaseen olemme koonneet keskeiset periaatteet vakuumitekniikasta ja vinkkejä oikeiden tuotteiden valintaan eri käyttökohteisiin.
Tarjoamme asiakkaillemme mittatilaustyönä valmistetut laadukkaat, kompaktit ja edulliset LED-profiilivalaisimet.
Valikoimamme askelmoottorit tarjoavat tarkan liikkeenhallinnan, kestävyyden ja energiatehokkuuden vaativiin teollisuuden ja automaation sovelluksiin.
Tarvitsetko kompaktin ja joustavan automaatioratkaisun, joka sisältää kaiken tarvittavan, mitä ohjausjärjestelmän ytimeen vaaditaan? Lue lisää!
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Avautumisviive | Max. paine | Max. pilottipaine | Max. virtaus | Min. painealue | Min. pilottipaine | Sulkeutumisviive | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|
503-sarjan 2x 3/2 venttiili, NO/NO, kumitiivisteet
Tuotenumero:
R503A2BA0MA00F1
Kopioitu!
|
20 ms
|
8 bar
|
8 bar
|
950 l/min
|
3,5 bar
|
3,5 bar
|
15 ms
|
| ||
|
503-sarjan 2x 3/2 venttiili, NC/NC, kumitiivisteet
Tuotenumero:
R503A2BD0MA00F1
Kopioitu!
|
20 ms
|
8 bar
|
8 bar
|
1000 l/min
|
3,5 bar
|
3,5 bar
|
15 ms
|
| ||
|
503-sarjan 5/2 venttiili, spool&sleeve rakenne, käsikäyttö painaen
Tuotenumero:
R503A1B10MA00F1
Kopioitu!
|
60 ms
|
8 bar
|
8 bar
|
1200 l/min
|
3,5 bar
|
2 bar
|
20 ms
|
| ||
|
503-sarjan 5/2 venttiili, ilmapalautteinen, spool&sleeve rakenne, käsikäyttö painaen
Tuotenumero:
R503A1B40MA00F1
Kopioitu!
|
15 ms
|
8 bar
|
8 bar
|
1200 l/min
|
-0,95 bar
|
2 bar
|
15 ms
|
| ||
|
503-sarjan 5/3 venttiili, W3, keskiasento ulospuhallukseen auki, spool&sleeve rakenne, lukittava käsikäyttö
Tuotenumero:
R503A1B50MA00F1
Kopioitu!
|
60 ms
|
8 bar
|
8 bar
|
1000 l/min
|
-0,95 bar
|
2 bar
|
20 ms
|
| ||
|
503-sarjan 5/3 venttiili, W2, keskiasento paineistettu, kumitiivisteet
Tuotenumero:
R503A2B70MA00F1
Kopioitu!
|
18 ms
|
8 bar
|
8 bar
|
1300 l/min
|
-0,95 bar
|
3 bar
|
|
| ||
|
503-sarjan 5/2 venttiili, monostabiili, spool&sleeve rakenne, lukittava käsikäyttö
Tuotenumero:
R503A1B10M11BF1
Kopioitu!
|
20 ms
|
8 bar
|
8 bar
|
1200 l/min
|
-0,95 bar
|
2 bar
|
|
| ||
503-sarjan venttiilikohtainen sulku
Tuotenumero:
R503AY426707002
Kopioitu!
|
|
10 bar
|
|
|
|
|
|
| ||

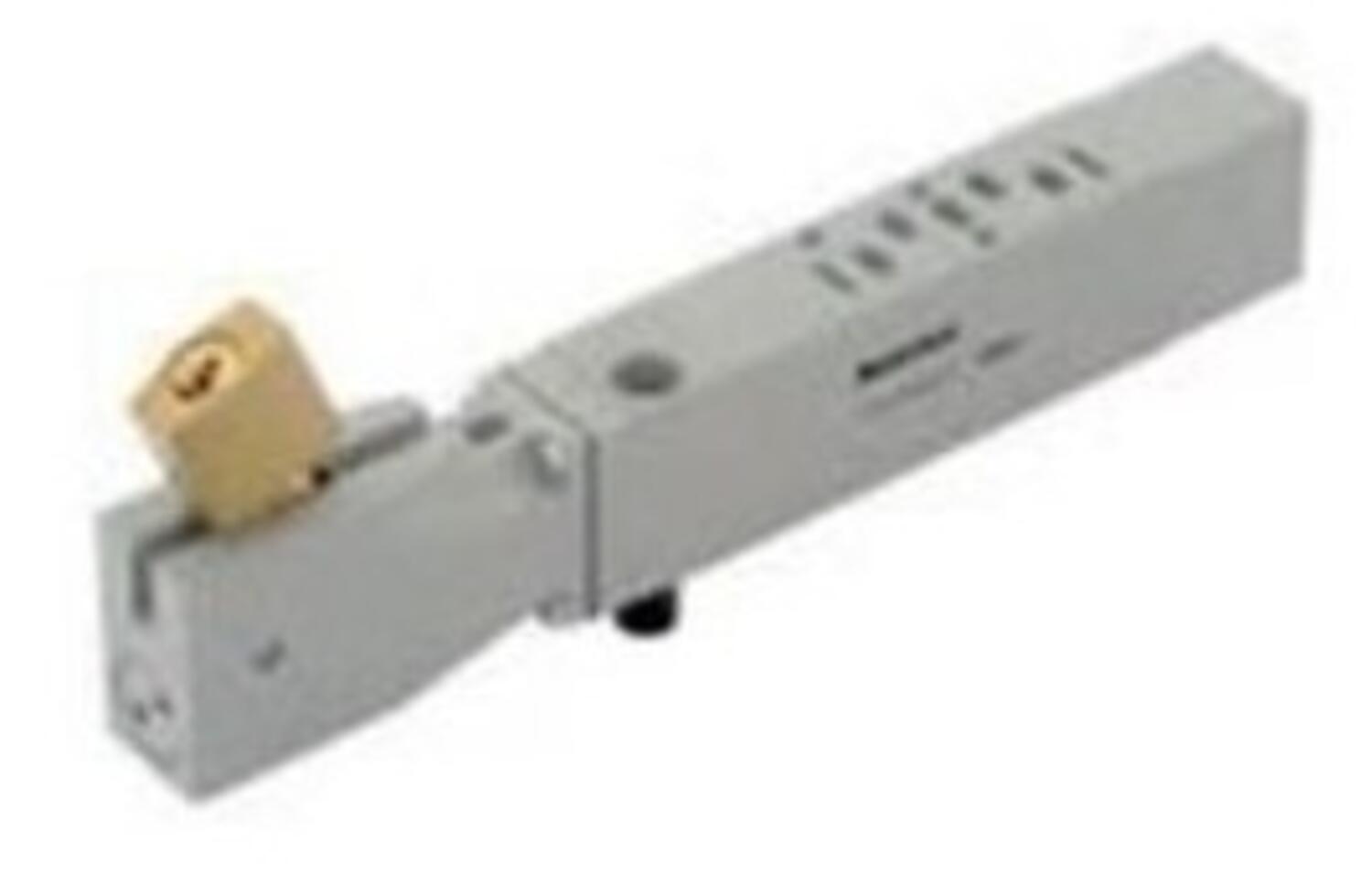

503-sarjan lukittava venttiilikohtainen sulku
Tuotenumero:
R503AY426707003
Kopioitu!
|
|
10 bar
|
|
|
|
|
|
| ||
503-sarjan nopeussäätö
Tuotenumero:
R503AS425575002
Kopioitu!
|
|
10 bar
|
|
|
|
|
|
| ||
|
503-sarjan 5/2 venttiili, monostabiili, kumitiivisteet, lukittava käsikäyttö
Tuotenumero:
R503A2B10M11BF1
Kopioitu!
|
20 ms
|
8 bar
|
8 bar
|
1400 l/min
|
-0,95 bar
|
2 bar
|
|
| ||
|
503-sarjan 5/2 venttiili, ilmapalautteinen, kumitiivisteet
Tuotenumero:
R503A2B40M11BF1
Kopioitu!
|
20 ms
|
8 bar
|
8 bar
|
1400 l/min
|
-0,95 bar
|
2 bar
|
|
| ||
|
503-sarjan 5/3 venttiili, W3, keskiasento ulospuhallukseen auki, kumitiivisteet, lukittava käsikäyttö
Tuotenumero:
R503A2B50M11BF1
Kopioitu!
|
20 ms
|
8 bar
|
8 bar
|
1400 l/min
|
-0,95 bar
|
3 bar
|
|
| ||
|
503-sarjan 5/3 venttiili, W1, keskiasento suljettu, kumitiivisteet, lukittava käsikäyttö
Tuotenumero:
R503A2B60M11BF1
Kopioitu!
|
15 ms
|
8 bar
|
8 bar
|
1400 l/min
|
-0,95 bar
|
4 bar
|
|
|
Valitse tuote listalta.
