OBERDORFER
Magneettivetoiset haponkestävät hammaspyöräpumput
Chemsteel-sarja
- Max. noin 91 l/min, max. 7 bar
- Itseimevä, pulsaatiovapaa
- Sekä korkea- että matalaviskoottisille aineille
- Soveltuu voitelemattomille aineille, sekä aggressiivisille kemikaaleille
Valitse tuote
Tekniset tiedot
| Akselin materiaali | SS 316 |
|---|---|
| Kannen materiaali | SS 316 |
| Laakerin materiaali | Grafiitti |
| Liitäntä | BSPT 1/4" |
| Max. imukorkeus | 5 m |
| Max. käyttölämpötila | 90 °C |
| Max. paine | 7 bar |
| Min. käyttölämpötila | -40 °C |
| O-renkaan materiaali | FEP |
|---|---|
| Paino | 5,9 kg |
| Pumpun materiaali | SS 316 |
| Vaihdepyörän materiaali | PEEK |
| Virtaus | 1,8 l/min |
| Viskositeetti | 10000 cSt |
Tuotekuvaus
Oberdorferin itseimevällä Chemsteel hammaspyöräpumpulla on erittäin hyvä paineentuottokyky, sekä pulsaatiosta vapaa virtaus. Pumppu soveltuu erinomaisesti sekä korkea- että matalaviskoottisille aineille, mutta myös voitelemattomille aineille. Pumppuja on saatavana eri maateriaalivalinnoilla, jonka ansiosta ne soveltuvatkin useimmille kemikaaleille. Pumppujen pyörimissuunta on käännettävissä ja ne tuottavat täyden kapasiteetin kumpaankin pyörimissuuntaan.
RM-pumppujen toimintaperiaate
Hammaspyöräpumppu soveltuu veden, öljyn, liuottimien, rasvanpoistoaineiden, liiman, maalin, melassin, meriveden, happamien ja emäksisten aineiden, alkoholin, öljyjen yms. pumppaukseen.
|
Tekniset tiedot
Yleistä
Oheinen taulukko kuvaa uuden hammaspyöräpumpun arvoja erilaisilla variaatioarvoilla. Pumput säädetään erilaisiin olosuhteisiin sopiviksi, jolloin otetaan huomioon mm. käyttölämpötila, haluttu virtausmäärä ja viskositeetti.
Pumpun koko | Virtaus | Vastapaine | Käyttö- lämpötila | Viskositeetti | Imunosto- korkeus | Liitäntä | Paino |
RM102 | 1,8 | Kaikki mallit | -40...+90 | 10 000 | 5 | R1/4" | 5,9 |
RM103 | 4,5 | -40...+90 | 10 000 | 5 | R1/4" | 5,9 | |
RM104 | 6,5 | -40...+90 | 10 000 | 5 | R1/2" | 5,9 | |
RM106 | 8,7 | -40...+90 | 10 000 | 5 | R1/2" | 5,9 | |
SM207 | 13,5 | -40...+90 | 10 000 | 5 | R1/2" | 12,7 | |
SM210 | 19 | -40...+90 | 10 000 | 5 | R1/2" | 12,7 | |
SM214 | 26 | -40...+90 | 10 000 | 5 | R1/2" | 12,7 | |
SM417 | 34 | -40...+90 | 10 000 | 5 | R3/4" | 15,9 | |
SM923 | 46 | -40...+90 | 10 000 | 5 | R1 1/2" | 15,9 | |
SM930 | 60 | -40...+90 | 10 000 | 5 | R1 1/2" | 22,7 | |
SM935 | 69 | -40...+90 | 10 000 | 5 | R1 1/2" | 22,7 | |
SM946 | 91 | -40...+90 | 10 000 | 5 | R1 1/2" | 22,7 |
Saatavilla olevat materiaalit
Katso tarkemmat tiedot "Tilausnumerot"-otsikon alta!
Pumpun koko | Pumppupesä, | Hammaspyörä | Laakeri | O-renkaat | Akselitiiviste |
RM102 | SS316 , Hastelloy | SS316, PTFE, PEEK | Grafiitti, PTFE, Rulon | Silikonia, FEP-vaipalla | Magneettikytkin (ei tiivistettä) |
RM103 - SM946 | SS316 , Alloy-C | SS316, PTFE, PEEK | Grafiitti, PTFE, Rulon | Silikonia, FEP-vaipalla | Magneettikytkin (ei tiivistettä) |
Manuaalit, mitat
Katso manuaalit oheisille pumpuille "Download"-otsikon alta! |
RM102, RM103, RM104 |
RM106, SM207, SM210 |
SM214, SM417, SM923 |
SM930, SM935, SM946 |

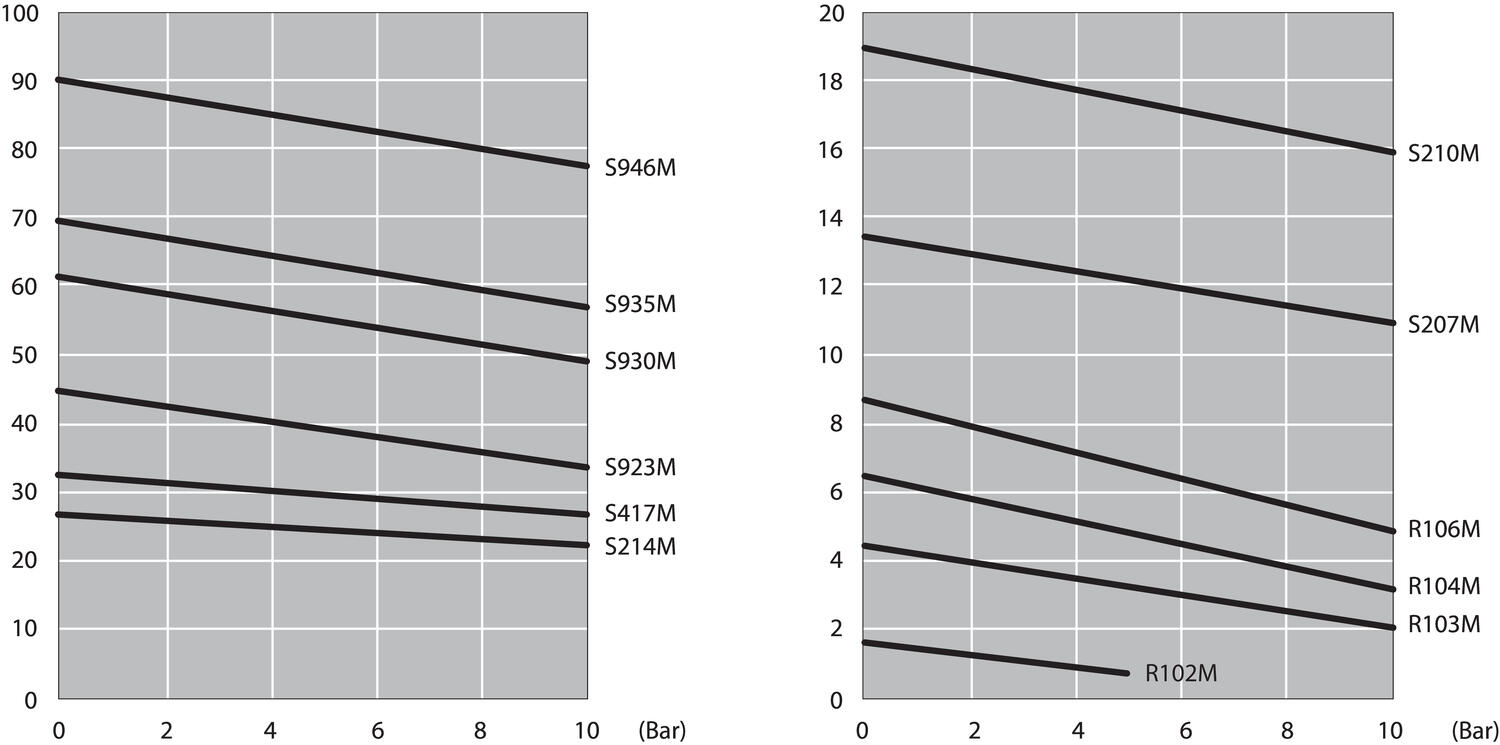

Virtauskäyrät
Eri mallien tarkemmat tyyppikohtaiset virtauskäyrät löytyvät "Download"-otsikon alta!
|
Kaavion arvot: 1 l/min & 1 425 rpm, veden lämpötila 20 °C . |
Tilausnumerot
Standardimallisten magneettikytkimellisten ja tiivisteettömien pumppujen rungot ovat materiaalia SS316 ja hammaspyörät PEEK:iä.
Pumppuja on myös saatavina monella muulla materiaalilla pumpattavan aineen ja käyttöolosuhteiden mukaan.
Koodiavain kaikille saatavissa oleville materiaali- ja asennusvaihtoehdoille löytyy "Download"-osion alta.
Tilausnumero | Virtaus | Materiaali pesä / akseli | Materiaali, hammaspyörä | Materiaali, | Magneettityyppi | Liitäntä | Moottorityyppi |
RM10212CWM3B | 1,8 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1/4" | IEC71 B3/B14 |
RM10312CWM3B | 4,5 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1/4" | IEC71 B3/B14 |
RM10412CWM3B | 6,5 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1/2" | IEC71 B3/B14 |
RM10612CWM3B | 8,7 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1/2" | IEC71 B3/B14 |
SM20712CWM4B | 1,5 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1/2" | IEC80 B3/B14 |
SM21012CWM4B | 19 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1/2" | IEC80 B3/B14 |
SM21412CWM4B | 26 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1/2" | IEC80 B3/B14 |
SM41712CWM5B | 34 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R3/4" | IEC90 B3/B14 |
SM92312CWM5B | 46 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1 1/2" | IEC90 B3/B14 |
SM93012CWM7B | 60 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1 1/2" | IEC100 B3/B14 |
SM93512CWM7B | 69 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1 1/2" | IEC100 B3/B14 |
SM94612CWM7B | 91 | SS316 / SS316 | PEEK / PEEK | Grafiitti | Samarium koboltti | R1 1/2" | IEC100 B3/B14 |
Ylläolevan taulukon virtausluvut koskevat vedenkaltaisia aineita vapaassa virtauksessa 1 425 rpm:llä.
Mikäli käyttölämpötila on yli +60 °C, tai viskositeetti ylittää "Teknisissä tiedoissa" olevan taulukkoarvon (1o ooo cSt)- ota yhteyttä OEM Automaticin pumppumyyjään!
Moottoriadapterit
Adapterikoodi | Moottorityyppi | Pumpun koko | Tilausnumero, moottori | Teho |
M3 | IEC71 B3/B14 | RM1xx / SM2xx |
| 0,25 |
M4 | IEC80 B3/B14 | RM1xx / SM2xx / SM4xx |
| 0,55 |
M5 | IEC90 B3/B14 | SM2xx / SM4xx / SM9xx |
| 1,1 |
M7 | IEC100 B3/B14 | SM9xx | 100-4(1) IE2 | 2,2 |
Varaosat
Varaosat toimitetaan pyynnöstä. Ota yhteyttä OEM Automaticin asiakaspalveluun.
Download
Datasivut Chemsteel
Pumpputyyppi | Kuvaus | Tiedostotyyppi |
|
RM102 | Datasivut | ||
RM103 | Datasivut | ||
RM104 | Datasivut | ||
RM106 | Datasivut | ||
SM207 | Datasivut | ||
SM210 | Datasivut | ||
SM214 | Datasivut | ||
SM417 | Datasivut | ||
SM923 | Datasivut | ||
SM930 | Datasivut | ||
SM935 | Datasivut | ||
SM946 | Datasivut |
Manuaali Chemsteel
Pumpputyyppi | Kuvaus | Tiedostotyyppi |
|
Magneettivetoiset | Manuaali |
Pumput - valintaopas
Kuvaus | Tiedostotyyppi |
|
Valintaopas Chemsteel |
Pumput - koodiavain
Sis. saatavilla olevien pumppujen materiaalivaihtoehdot
Kuvaus | Tiedostotyyppi |
|
Koodiavain Chemsteel |
