VICTOR PUMPS

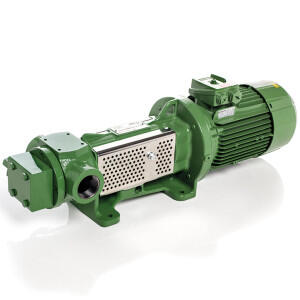

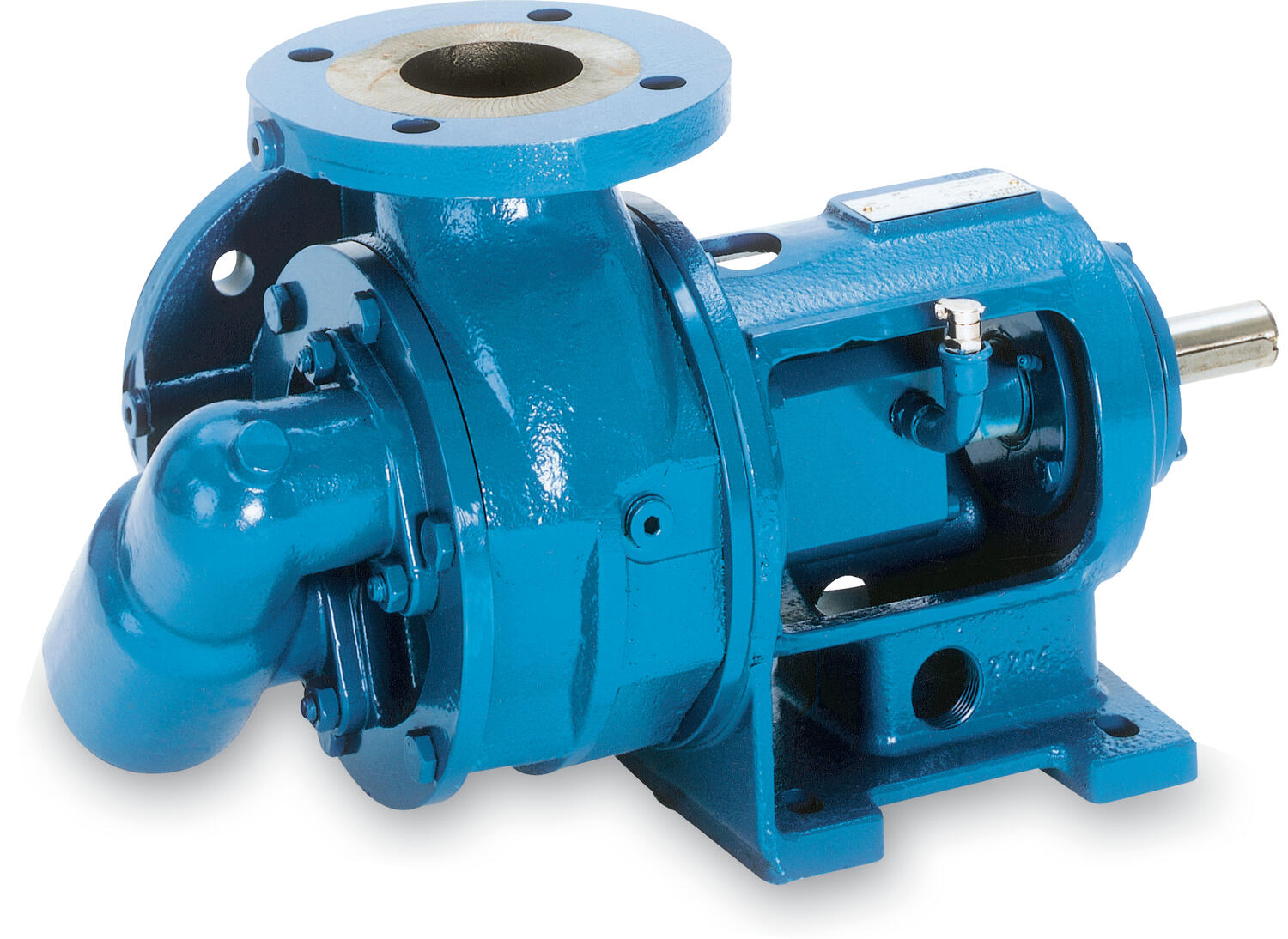

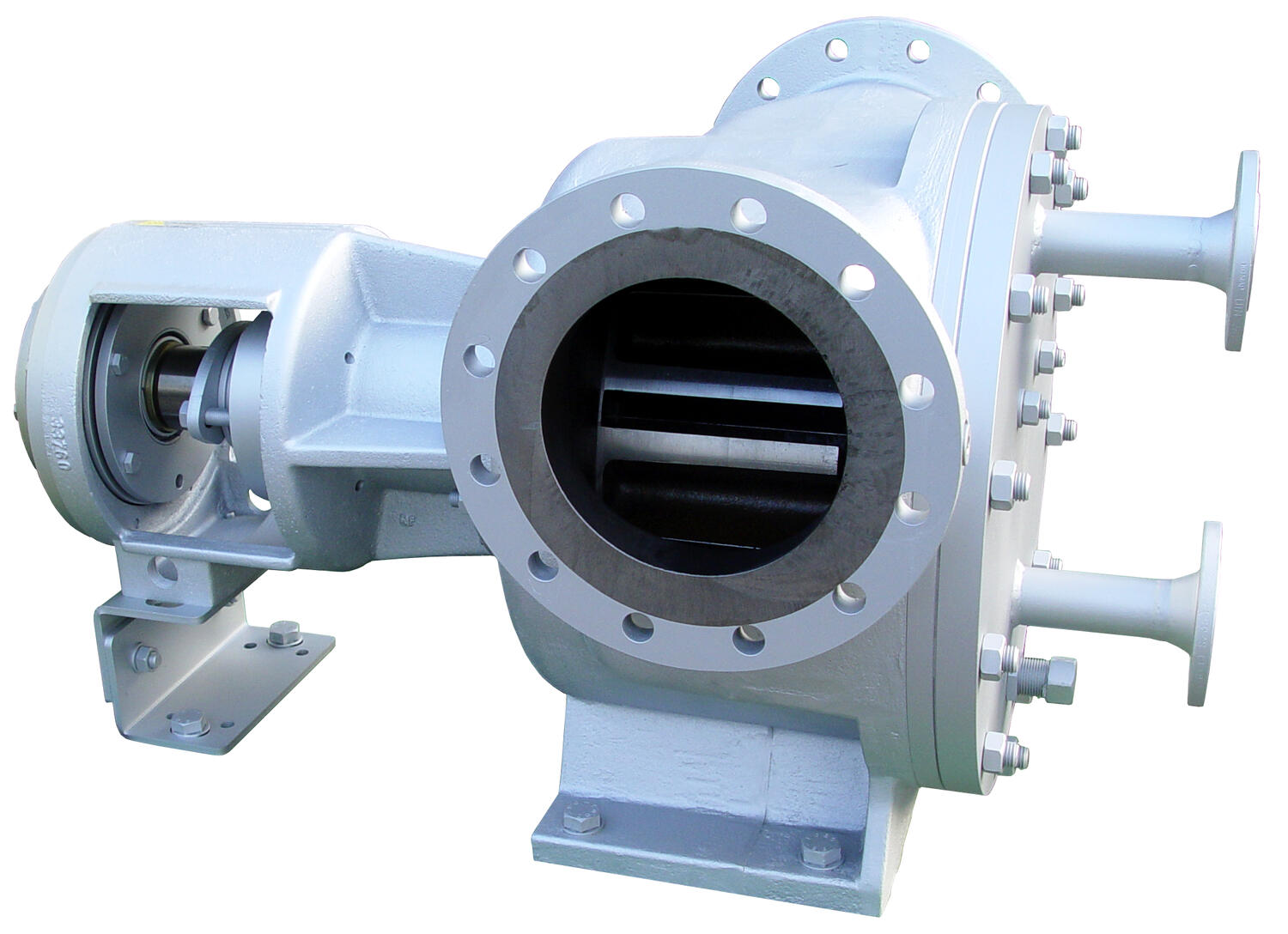

Victor sisäpuoliset hammaspyöräpumput
Tiivisteellinen tai magneettivetoinen
- Max. 6 000 l/min, max. 16 bar
- Korkeaviskoottisille ja kuluttaville aineille
- Vankkarakenteinen
- Myös ATEX-hyväksyttyjä malleja
Valitse tuote
Tekniset tiedot
| Akselitiiviste materiaali | PTFE täyttö |
|---|---|
| Juoksupyörän materiaali | Gray iron, Hiiliteräs |
| Kulutuslevy materiaali | Valurauta |
| Laakerin materiaali | Teräs |
| Liitäntä | 1 1/4" BSP |
| Materiaali | Valurauta |
| Max. järjestelmän paine | 16 bar |
| Max. virtaus | 4 m³/h |
| Ohitus | Kyllä |
| Painekykin | 16 bar |
|---|---|
| Paino | 20 kg |
| Pumpun materiaali | Valurauta |
| Rotation volume | 0,043 |
| Tiivisteen materiaali | Kuitu |
| Tiivistetyyppi | Gland packing seal |
| Viskositeetti | 50000 cSt |
Tuotekuvaus
Victorin R-sarjan itseimevällä hammaspyöräpumpulla on erittäin hyvä paineentuottokyky, sekä pulsaatiovapaa virtaus. Pumput soveltuvat sekä korkea- että matalaviskoottisille aineille, sekä erityisesti tahmeille ja kuluttaville nesteille.
Vankkarakenteiset Victor R-sarjan pumput soveltuvat hyvin raskaaseen, sekä jatkuvaan käyttöön, ja niissä on ainoastaan kaksi liikkuvaa osaa: roottori ja hammaspyörä.
Pumpuissa on vaihdettava kulutuslevy ja säädettävät laakerit, mikä tekee käytössä todennäköisimmin kuluvat osat helposti korvattaviksi tai säädettäviksi. R-pumppujen pyörimissuunta on vapaasti valittavissa, ja ne tuottavat täyden kapasiteetin molempiin suuntiin pyörien.
Pumput voidaan varustaa varoventtiilillä, joka suojelee putkistoa ja siihen liittyviä laitteita liian korkealta paineelta. Pumppuihin voidaan lisäksi asentaa vaipallinen pumppupesä pumpattavan aineen lämmitystä tai kylmetystä varten.
Sisähammaspyöräpumppu soveltuu asfaltin, bitumin, raakaöljyn,mäntysuovan, mäntyöljyn, vahan, nestekaasun, maalin, liiman, lipeän, liuottimien, muovimassojen, melassin, rehun, suklaamassan yms. pumppaukseen.

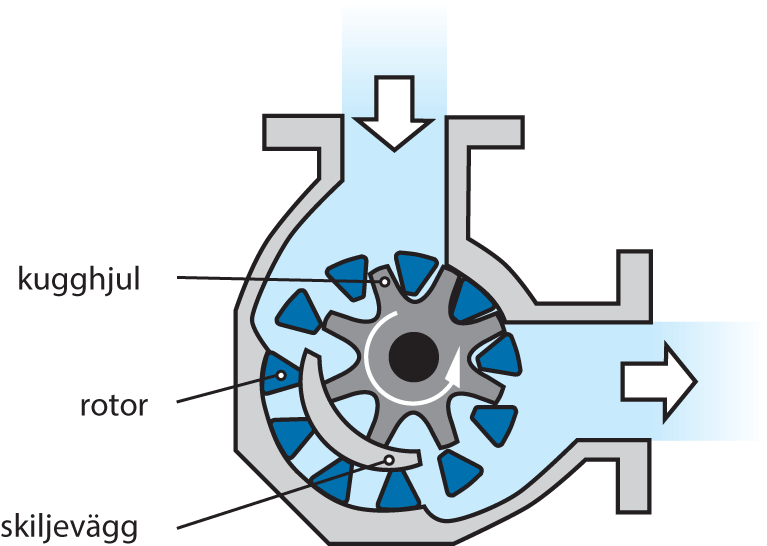

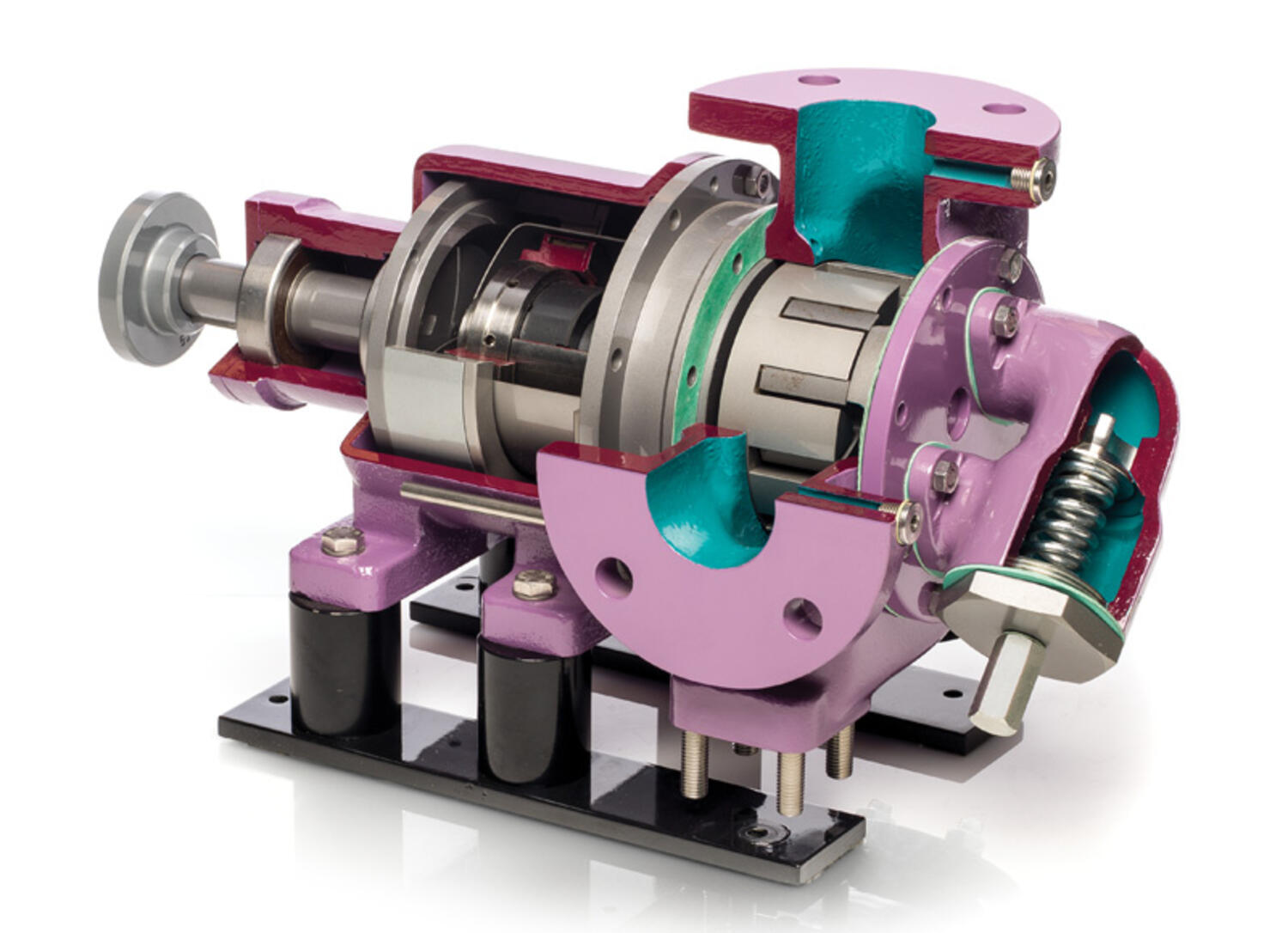

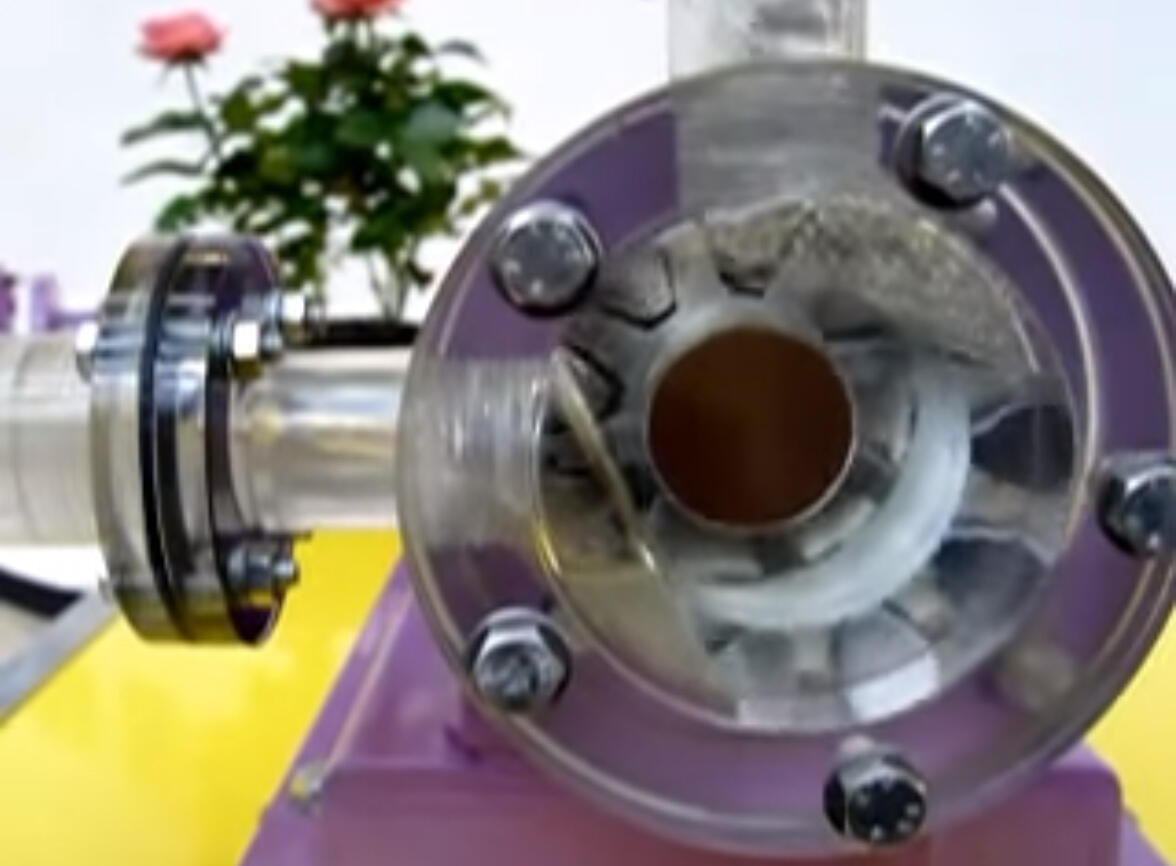

R-pumppujen toimintaperiaate
Sähkömoottori pyörittää pumpun sisällä olevaa hammaspyörämäistä roottoria, jolloin siihen epäkeskeisesti kytketty sisähammaspyörä pyörii vapaasti mukana.
Pumpattava neste siirtyy pumpun läpi imupuolelta poistopuolelle hammaspyörän ja roottorin, sekä roottorin ja pumpun pesän väliin jäävissä tiloissa. Pumpun sisällä oleva puolikuun mallinen seinämä (crescent) jakaa virtaavan nesteen, sekä toimii myös tiivistyspintana imu- ja poistopuolelle.
Tekniset tiedot
|
Pumpputyypit |

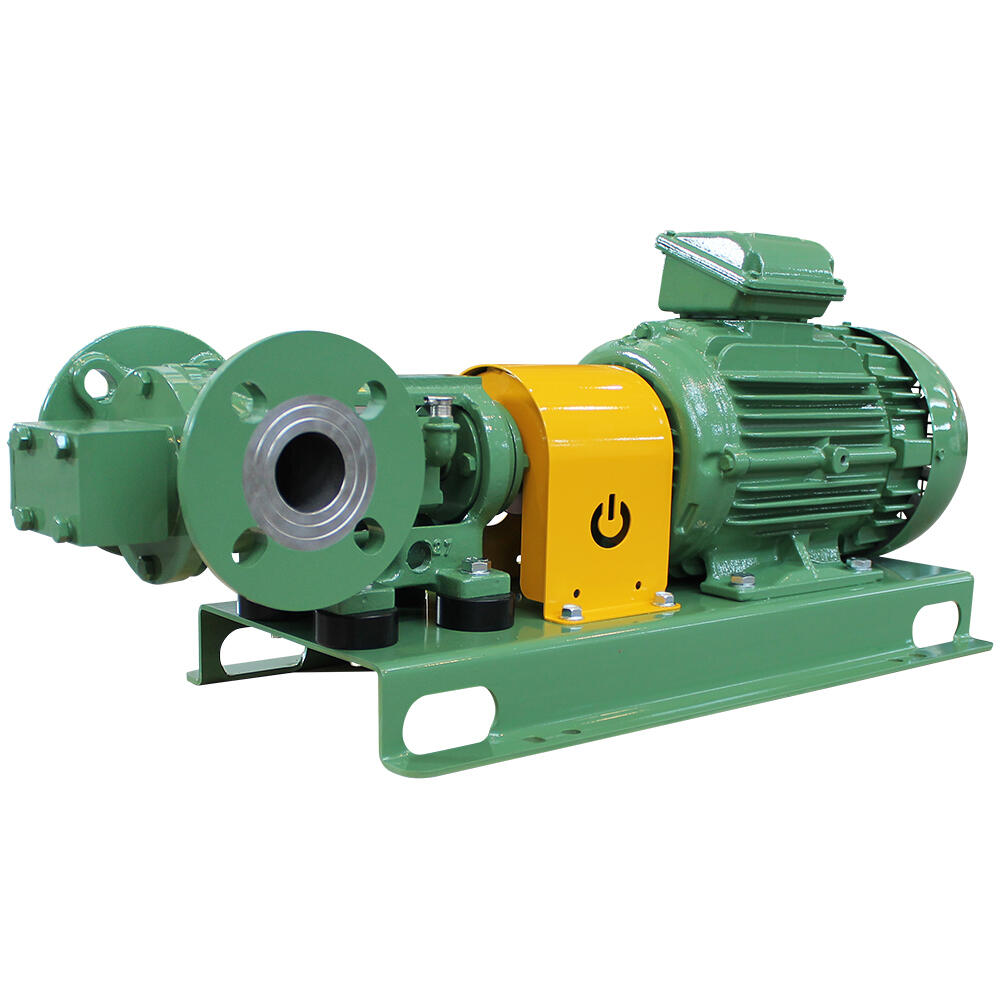

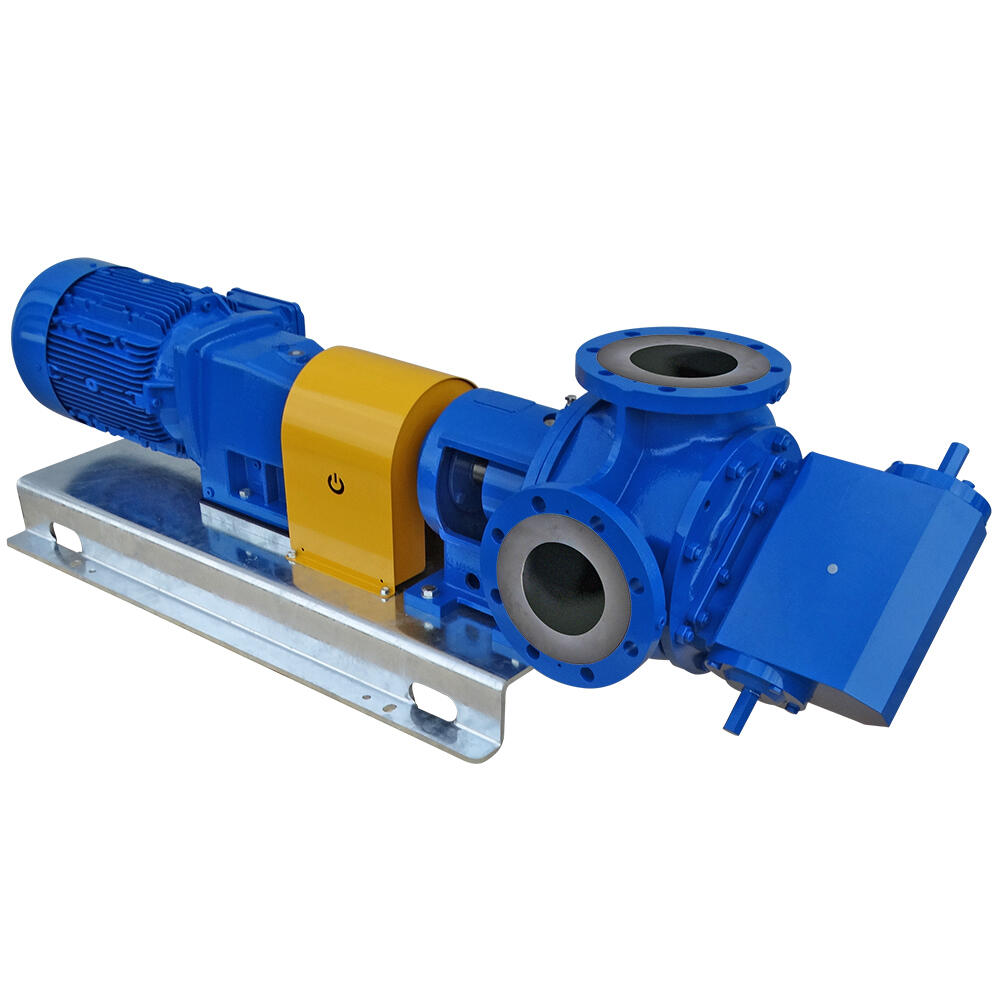

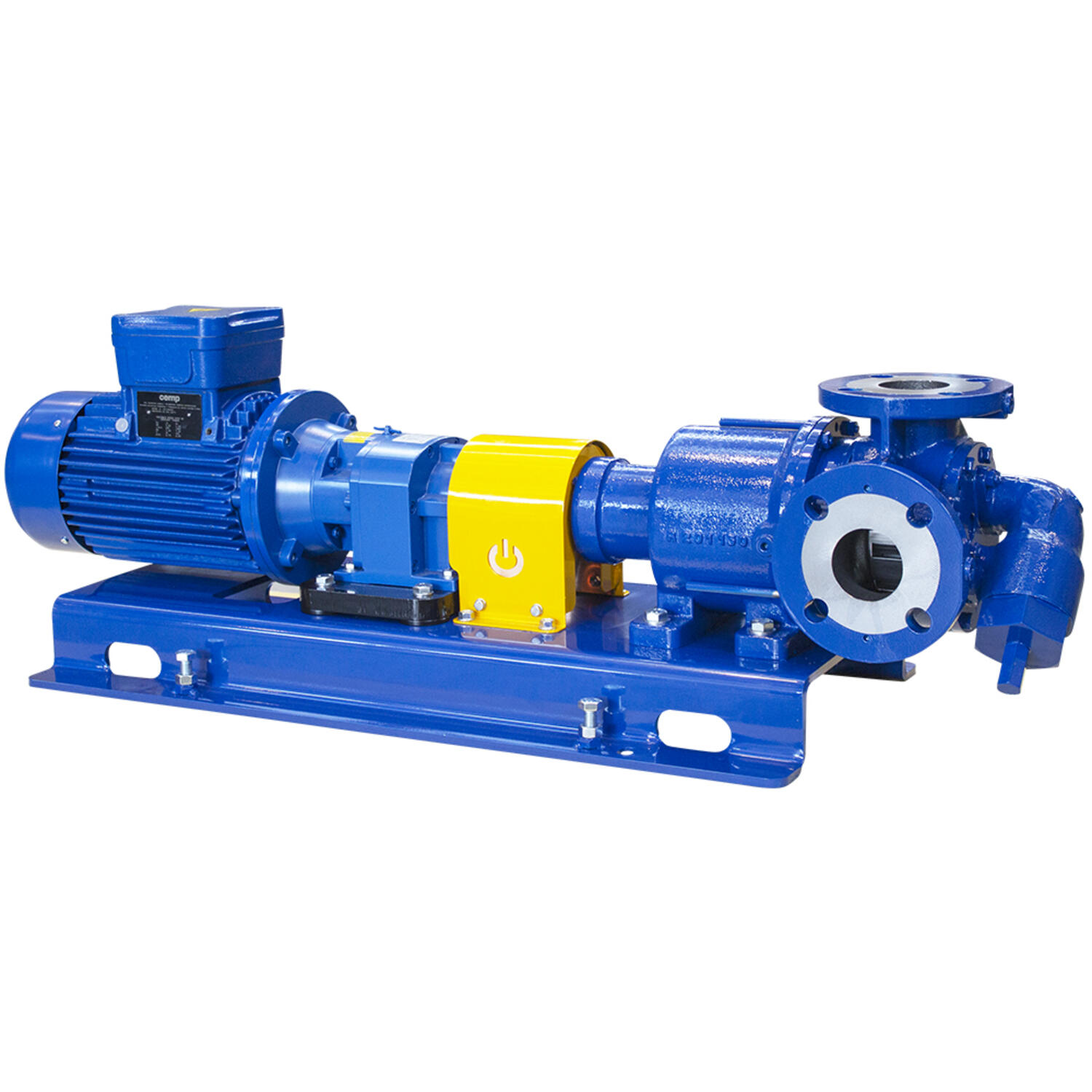

Victorin R-sarjan pumput toimitetaan yleensä täydellisinä pumppuyksikköinä, jolloin käyttölaitteena on sähkömoottori tai hammasvaihdemoottori. Sähkömoottorit ovat saatavana valinnaisella jännitteellä ja kotelolla, sekä myös räjähdykseltä suojatulla rakenteella (ATEX). |

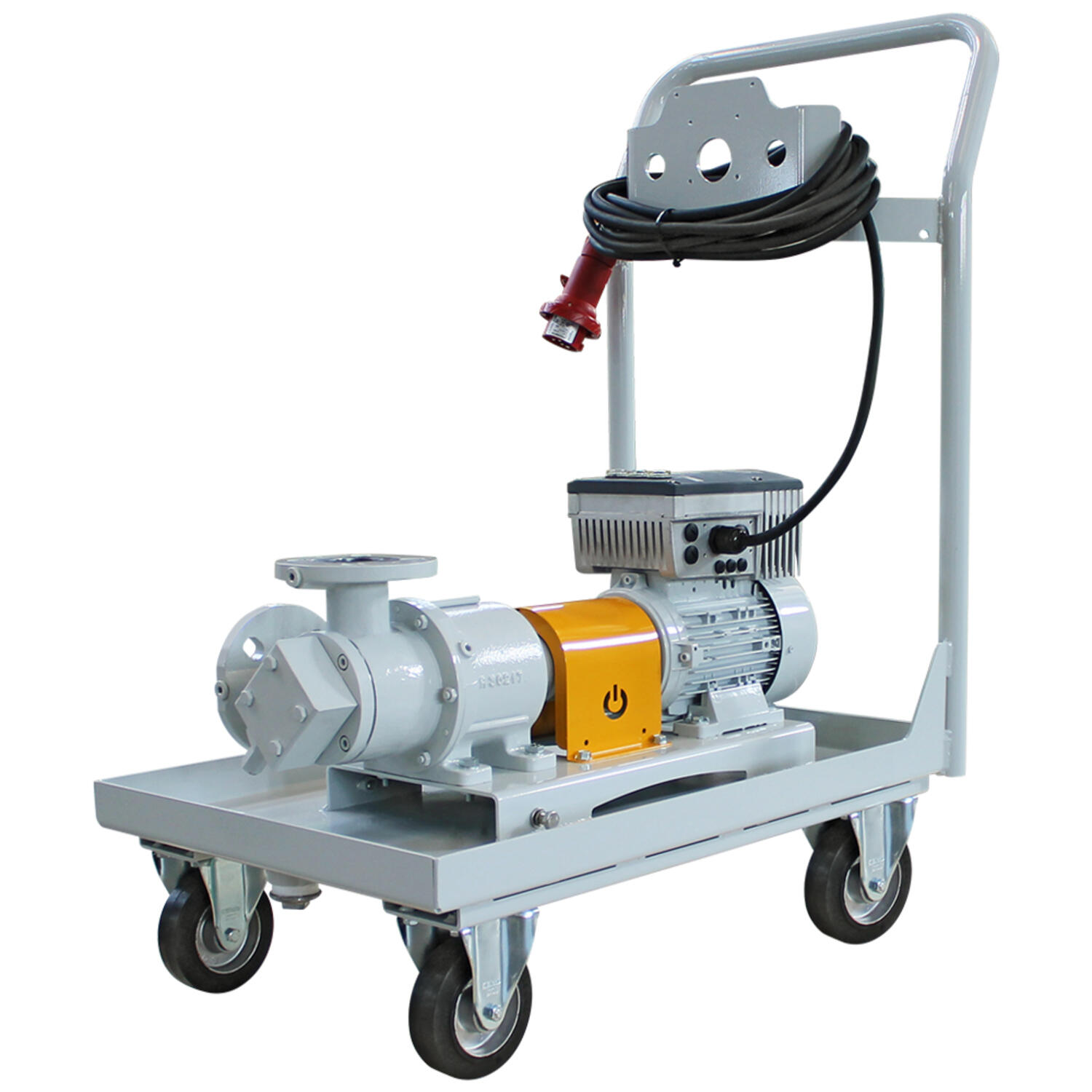

Tyyppi | Volyymi / pumpun kierros | Liitäntä | Liitäntä | Viskositeetti - kierrosluku | Tehontarve | 8 bar | Paino | ||
(cSt) | (rpm) | Kapasiteetti (m3/h) | 4 bar (kW) | ||||||
R 35 | 0,043 | 1 1/4" | ISO DIN DN40 PN16 / | 200 | 1450 | 3,7 | 1,4 | 1,7 | 11 |
4 000 | 720 | 1,9 | 1,2 | 1,4 | |||||
25 000 | 450 | 1,2 | 1 | 1,2 | |||||
R 40 | 0,08 | 1 1/4" | ISO DIN DN40 PN16 / | 200 | 1450 | 7 | 2 | 2,8 | 12 |
4 000 | 720 | 3,5 | 1,6 | 2 | |||||
25 000 | 450 | 2,2 | 1,3 | 1,6 | |||||
R 50 | 0,22 |
| ISO DIN DN50 PN16 / | 200 | 960 | 12,6 | 3 | 4,5 | 32 |
4 000 | 560 | 7,5 | 2,7 | 3,6 | |||||
25 000 | 355 | 5 | 2,2 | 2,8 | |||||

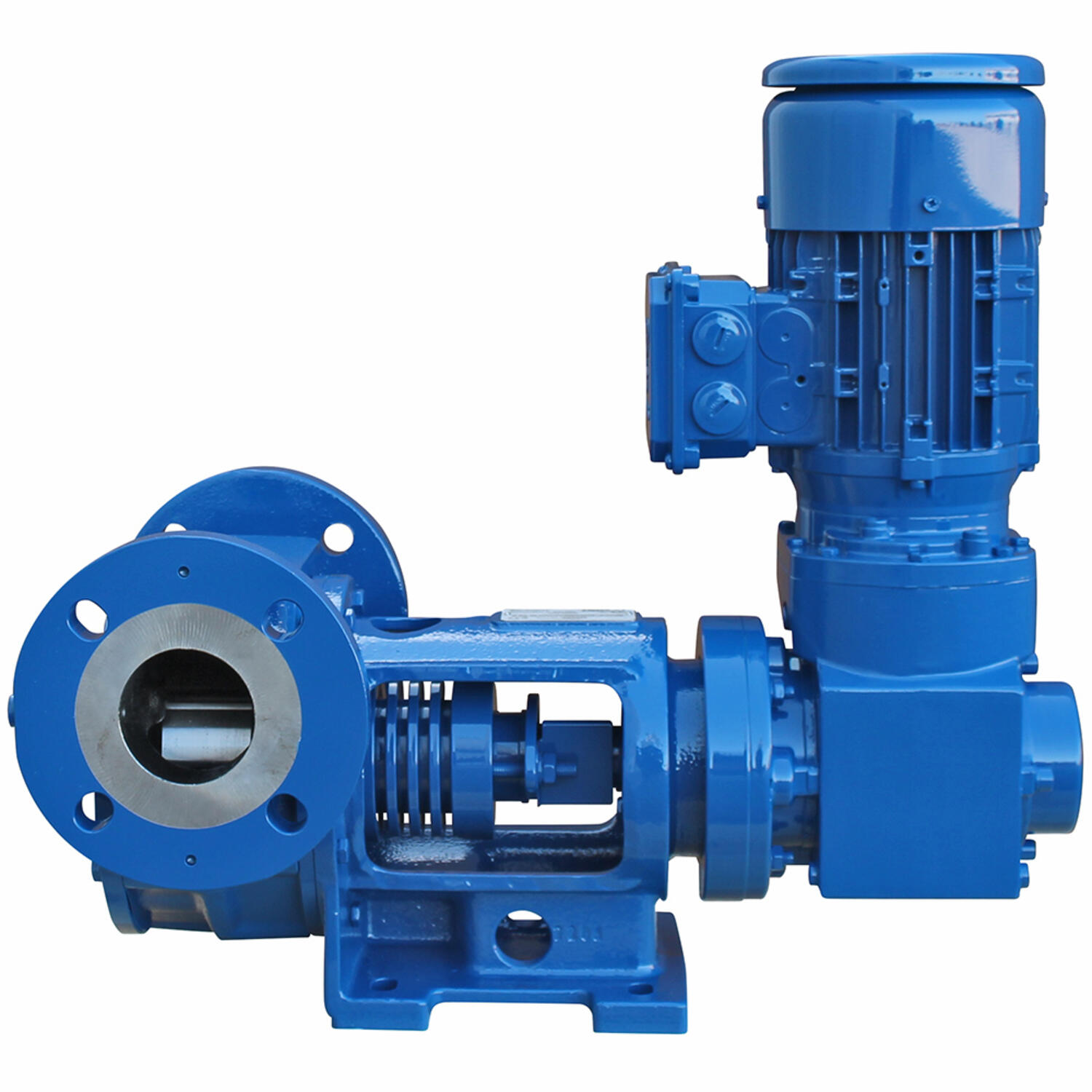

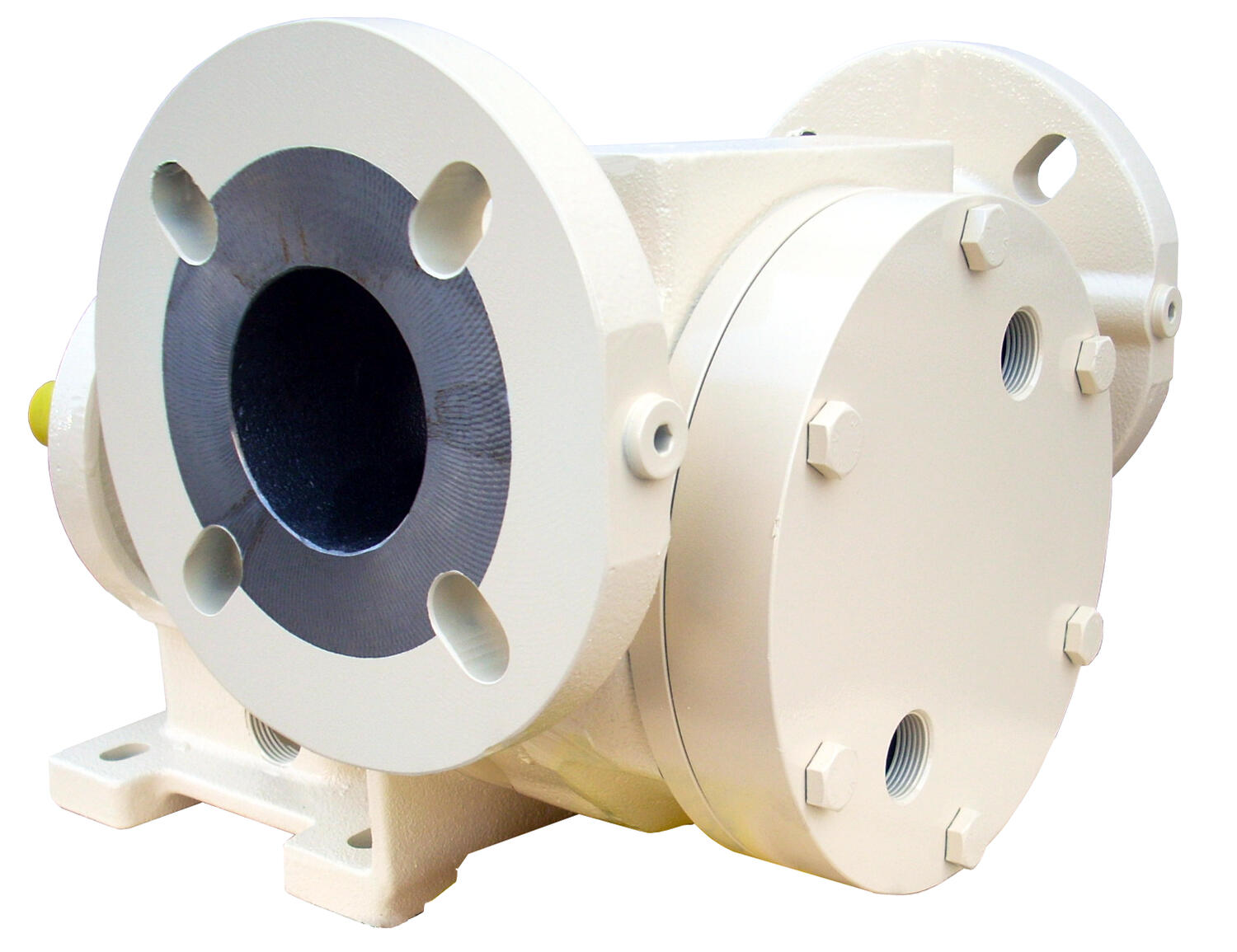

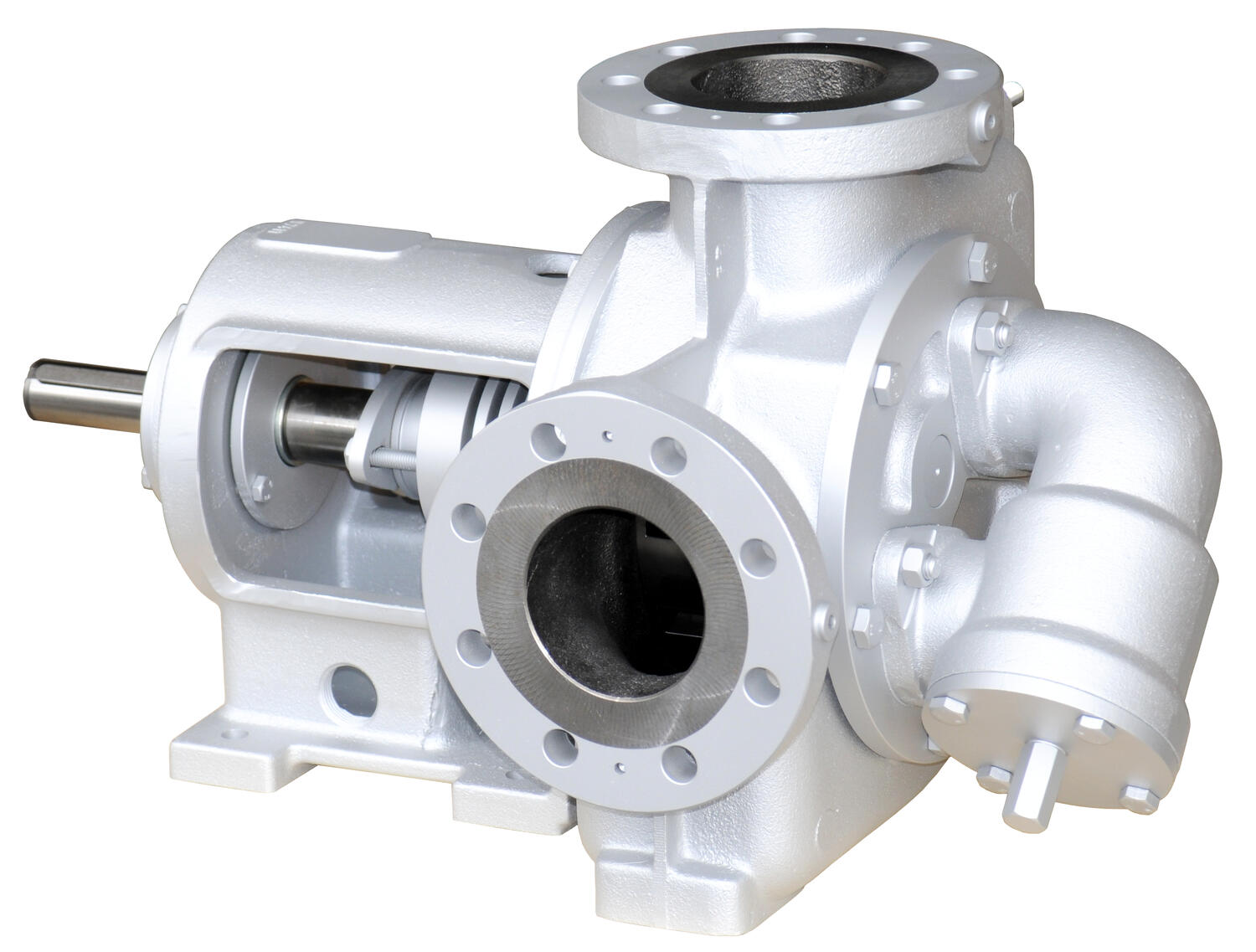

R 65 | 0,48 |
| ISO DIN DN65 PN16 / | 200 | 720 | 20,5 | 5,6 | 8,1 | 46 |
4 000 | 450 | 13 | 5 | 6,6 | |||||
25 000 | 280 | 8,3 | 3,6 | 4,6 | |||||
R 80 | 1,15 |
| ISO DIN DN80 PN16 / | 200 | 630 | 43 | 8,9 | 14 | 84 |
4 000 | 400 | 28 | 9,1 | 12,5 | |||||
25 000 | 250 | 18 | 7,5 | 9,6 | |||||
R 105 | 2,25 |
| ISO DIN DN100 PN16 /ANSI ASA125 4" | 200 | 560 | 75,5 | 15 | 23,7 | 152 |
4 000 | 355 | 49 | 16 | 22 | |||||
25 000 | 224 | 31,3 | 14,3 | 18,3 | |||||

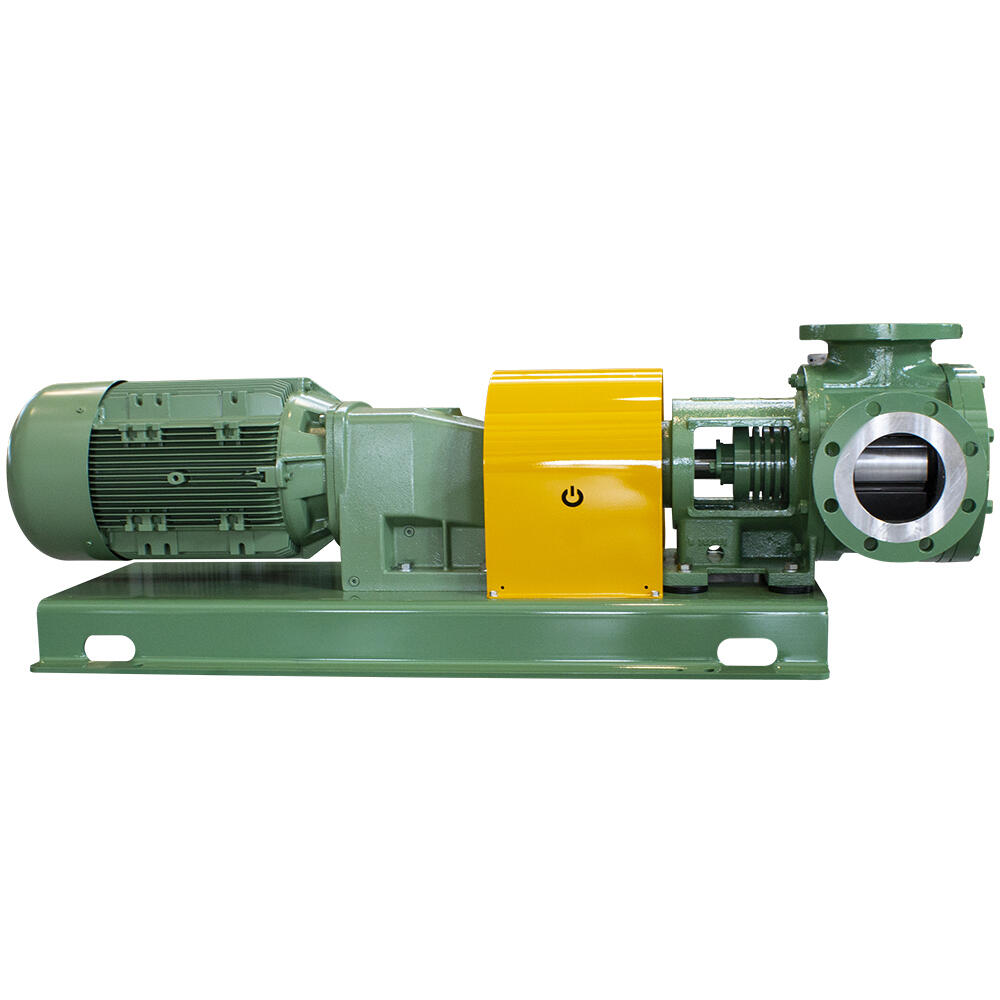

R 151 | 3,8 |
| ISO DIN DN150 PN16 /ANSI ASA125 6" | 200 | 500 | 114 | 20,7 | 34 | 240 |
4 000 | 315 | 73 | 21,6 | 30,3 | |||||
25 000 | 200 | 47 | 19 | 24,8 | |||||
Mitat
Mitat löytyvät "Download"-otsikon alta. Lisätietoja, ota yhteyttä OEM Automatic Oy:n asiakaspalveluun!
Virtauskäyrät
Virtauskäyrät löytyvät "Download"-otsikon alta. Lisätietoja, ota yhteyttä OEM Automatic Oy:n asiakaspalveluun!
Tilausnumerot
Tilausnumero | Materiaali, | Materiaali, | Tiivisteet | Ylivuoto- venttiili | Liitäntä |
R35GZ1BF+Y | Valurauta | Teräs | Nauhatiiviste | On | 1 1/4" BSP |
R35GZ44BF+Y+02 | Valurauta | Teräs | Tungsten/Keraaminen/ PTFE/tiivistevedellä | On | 1 1/4" BSP |
R40G1BF | Valurauta | Teräs | Nauhatiiviste | Ei | DN40 PN16 / ASA125 1 1/2" |

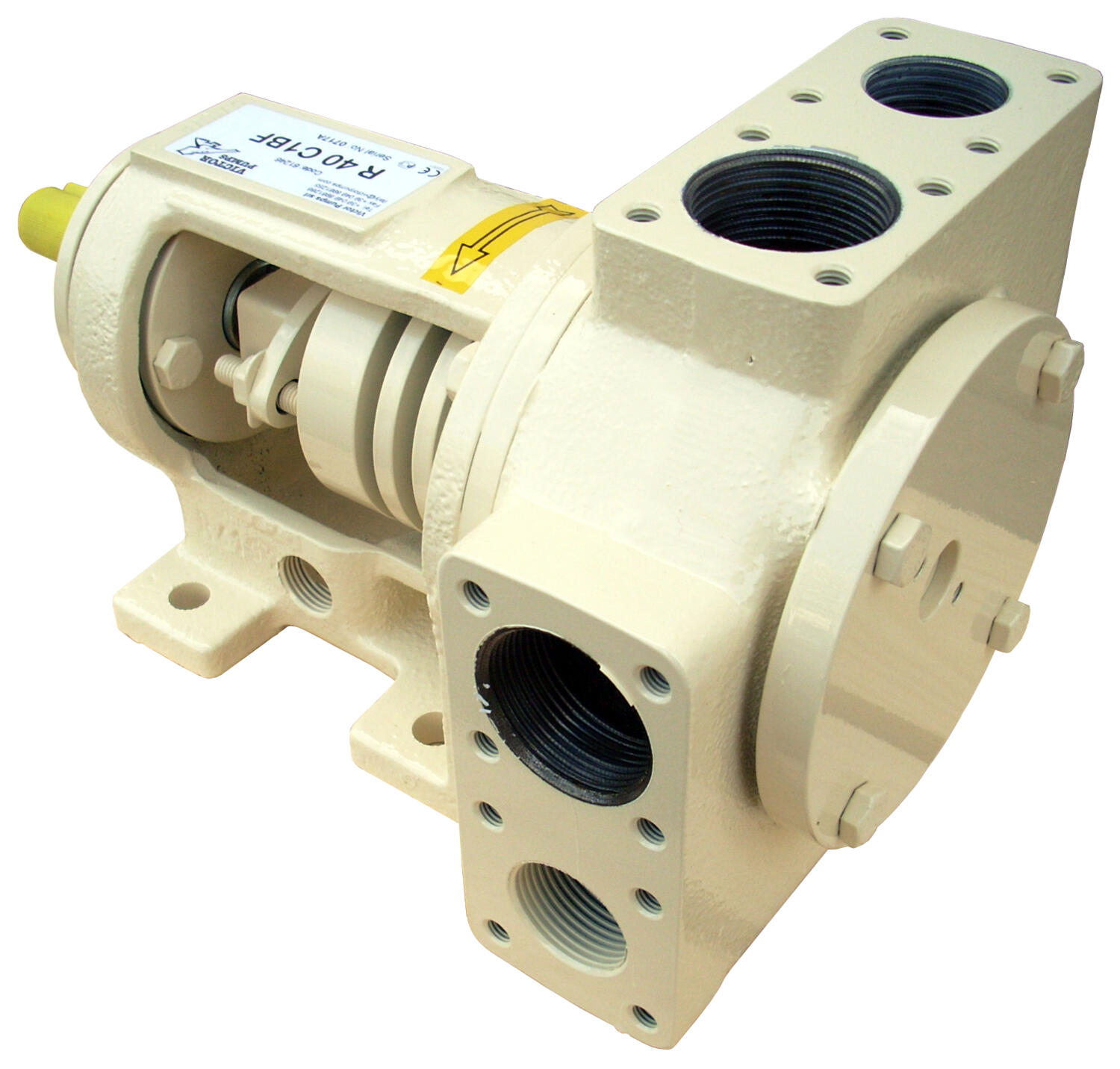

R40GZ1BF | Valurauta | Teräs | Nauhatiiviste | Ei | 1 1/4" |
R40GZ1BF+Y | Valurauta | Teräs | Nauhatiiviste | On | 1 1/4" |

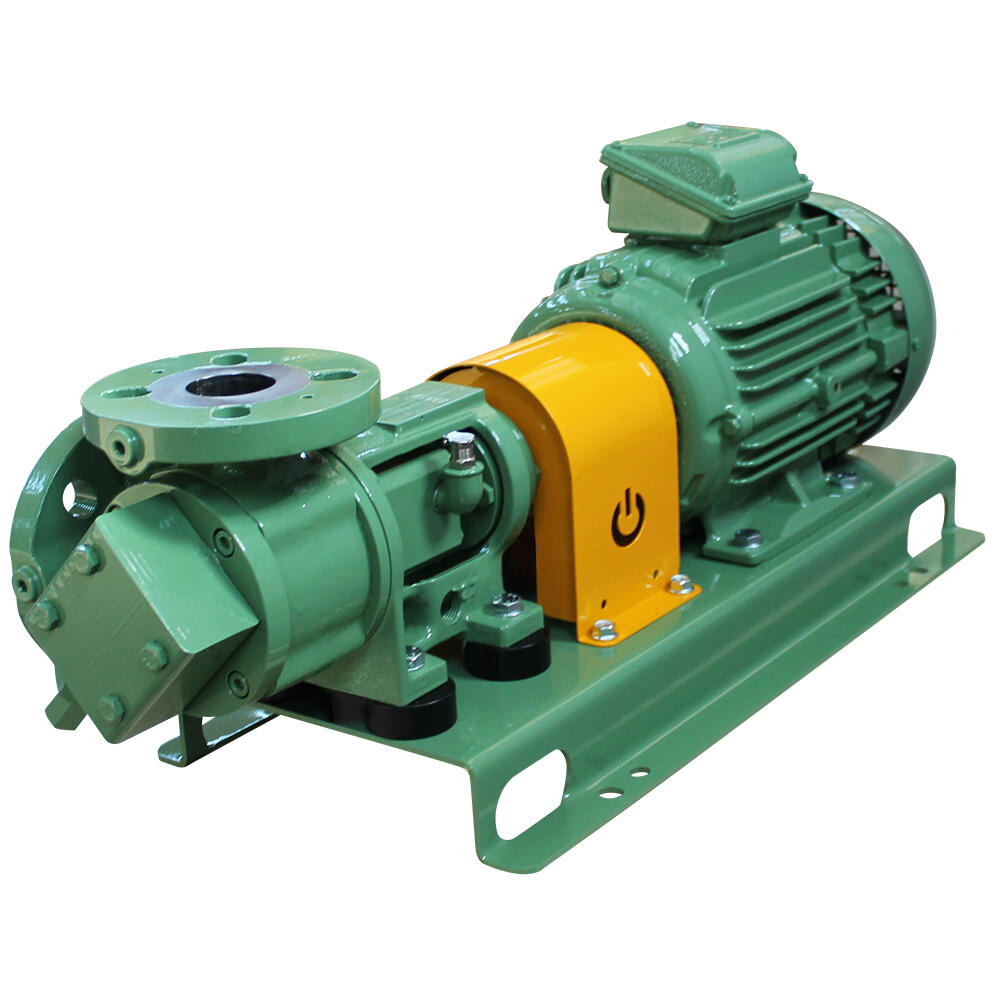

R40G44BF+Y+O2 | Valurauta | Teräs | Tungsten/Keraaminen/ PTFE/tiivistevedellä | On | DN40 PN16 / ASA125 1 1/2" |
R50G44B+02 | Valurauta | Teräs | Tungsten/Keraaminen/ PTFE/tiivistevedellä | Ei | DN50 PN16 / ASA125 2" |
R65G1B+Y | Valurauta | Teräs | Nauhatiiviste | On | DN50 PN16 / ASA125 2" |
R65G44B+O2 | Valurauta | Teräs | Tungsten/Keraaminen/ PTFE/tiivistevedellä | Ei | DN50 PN16 / ASA125 2" |
Varaosat
Tyyppi | Kuitunauha- tiivistesarja | Mekaaninen tiiviste: keraaminen/PTFE | Nauhatiiviste: | Sisähammas- pyörän tappiakseli: karkaistu teräs | Sisähammas- pyörän holkit: | Sisähammas- pyörän holkit: pronssi |
R35 | 527500 | 309103 | 646035 | 506674 | 692069 | 691063 |
R40 | 527500 | 309103 | 646035 | 506674 | 692070 | 691063 |
R50 | 527520 | 309129 | 646946 | 506982 | 692078 | 694305 |
R65 | 527530 | 309111 | 646699 | 506940 | 692085 | 694308 |
R80 | 527560 | 305078 | 646795 | 506942 |
| 694320 |
R105 | 527570 | 309052 | 646798 | 506948 |
| 694324 |
R150 | 527580 |
| 646394 | 506952 |
| 694328 |
Download
Manuaalit | |||
Tilausnumerot | Kuvaus | Tiedostotyyppi |
|
R-sarja | Asennusohjeet | ||
R-sarja | Manuaali, englanninkielinen | ||
R-sarja | Manuaali, ruotsinkielinen | ||
R-sarja | Manuaali, ATEX englanninkielinen | ||
R-sarja | Manuaali, ATEX ruotsinkielinen | ||
Virtauskaavio | |||
Tilausnumero | Kuvaus | Tiedostotyyppi |
|
R-sarja | Virtauskaavio | ||
Piirustukset | |||
Tilausnumero | Kuvaus | Tiedostotyyppi |
|
R-sarja | Piirustus | ||
