HYDRA-CELL

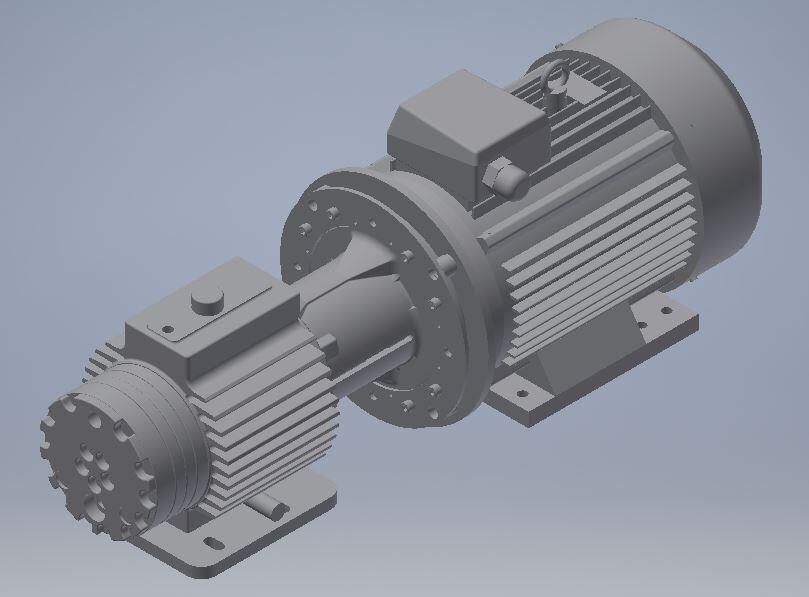

G15-kalvopumppu

Moottorikäyttöinen kalvopumppu

Hydra-Cell-kalvopumput soveltuvat erityisesti korkeapainesovelluksiin, sekä kemiallisesti vaikeille aineille.
  • Virtaus 5 - 58,7 l/min
  • Paine max. 172 bar
  • Kuluttavat aineet
  • Tiivisteetön rakenne

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tilaustiedot

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Hydrauliöljyn määrä 2,1 l
Pyörimissuunta Valinnainen
Max. järjestelmän paine 34 bar
Max. käyttölämpötila 60 °C
Paino 66 kg
Max. viskositeetti 1500 cP
Liitännän sisääntulo BSPT 1 1/4"
Liitännän ulostulo BSPT 3/4"
Akselimitta 1 1/8" (28,575 mm)
Max. virtaus 52,3 l/min
Pumpun materiaali Messinki
Jousipidikkeen materiaali Celcon
Venttiilin istukan materiaali Ruostumaton teräs 17-4
Venttiilin jousen materiaali Elgiloy
Venttiilien materiaali Ruostumaton teräs 17-4
Max. paine 172 bar
Kalvon materiaali NBR
Particle size 0,5 mm

Tiedostot

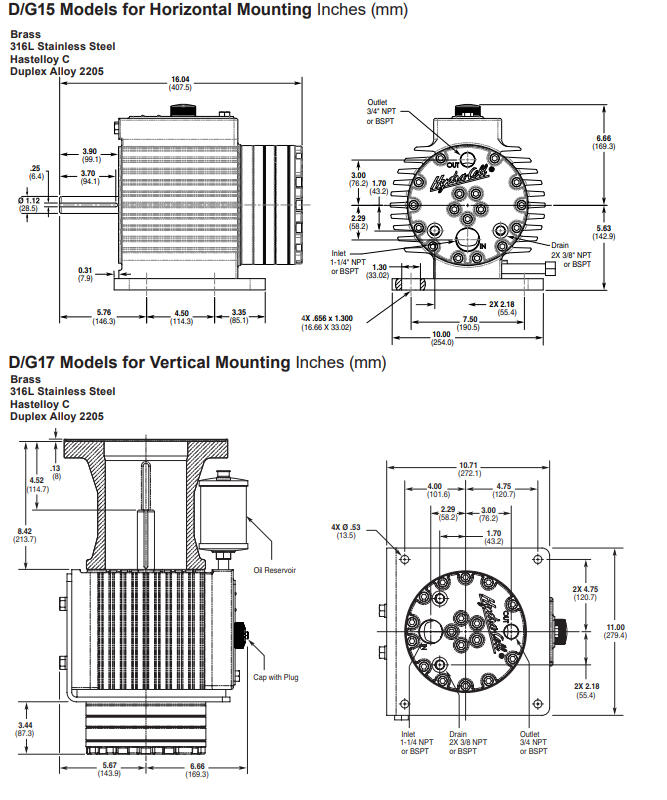

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Syrjäytyspumppuihin kuuluvat, tiivisteettömät ja erittäin pienen pulsaatiosykkeen omaavat Hydra-Cell-kalvopumput soveltuvat erityisesti korkeapainesovelluksiin, sekä kemiallisesti vaikeille aineille. Erilaiset syövyttävät, kuluttavat, aggressiiviset, ei voitelevat, ja korroosiota aiheuttavat aineet eivät tuota ongelmia Hydra-Cell -pumppujen rakenteille.



Pumppujen käyttöakseli ei kulje pumppupesän lävitse, jonka vuoksi pumpussa ei tarvita kallista ja huoltoa vaativaa päätiivistettä. Pumppupesässä sijaitsevat kalvot eristävät pumpattavan aineen pumpun muista rakenteista, ja ne ovat molemmilta puolilta hydraulisesti tasapainotettuja. Kalvojen tasapainotuksen ansiosta niiden käyttöikä muodostuu erittäin pitkäksi.



Energiatehokkaat Hydra-Cell – pumput ovat itseimeviä, eikä väliaineeton pumppaus (kuivakäynti) muodosta niille ongelmaa.



Hydra-Cell – pumppujen materiaalit valitaan aina tapauskohtaisesti pumppaussovelluksen mukaan. Normaalikohteiden lisäksi pumppuja on saatavissa myös räjähdysvaarallisiin tiloihin ATEX hyväksyttyinä (CE Ex II 2G&D T4).



Korkeapaineiset pesupuhdistukset ja suodatukset: Puhdistukset kuumilla tai kylmillä kemikaaleilla, puhdistusaineilla, liuottimilla tai vedellä, käänteinen osmoosisuodatus.



Kemian ja petrokemian teollisuus: Hapot ja emäksiset aineet, liuottimet, polymeerit, hartsit, kierrätysnesteet, hiilivedyt, kemikaalit, kuumat nesteet yms.

Konepajateollisuus: Leikkuunesteet, öljyt, jäähdytysaineet, puhdistusaineet.

Puu-, massa ja paperiteollisuus: Syövyttävät ja kuluttavat aineet, paperi- ja massakemikaalit, kierrätysnesteet, puhdistusaineet, liimat, lakat, paperin paineleikkaukset yms.

Kaivosteollisuus: Aggressiiviset ja kuluttavat kemikaalit, poran jäähdytysaineet, pölyn sitomiset, injektointiaineet, tiivistevesihuuhtelut yms.



Maaliteollisuus: Maalit, lakat, liuottimet, ruiskutus- ja pesusovellukset yms.

Lääketeollisuus: Lääkeaineiden valmistus, autoklaavipumput yms.



Öljy- ja kaasuteollisuus: Hapot, polymeerit, glykolit, suolavedet yms.

Meri- ja offshore – teollisuus: Kemikaalit, merivesipumppaukset (palon torjunta), suodatukset (käänteinen osmoosi), kaasujen pesut yms.



P200 kalvopumppu virtauskuva





Tilaustiedot

Runko

SS 316L, Messinki, Duplex 2205

Kalvo

FKM, NBR, Aflas

O-rengas

FKM, NBR

Venttiilin istukka

Volframikarbidi, Nitronic 50, SS 17-7

Venttiili

Volframikarbidi, Nitronic 50, SS 17-7

Jousi

Elgiloy (korvaa SS 316L), Hastelloy C, SS 17-7

Jousipidike

Celcon, Polypropeeni, PVDF, SS 17-7, Nylon

Virtaus

5 – 58 l/min

Lähtöpaine X

Max. 172 bar (1150 rpm), Max. 138 bar (1450 rpm)

Lähtöpaine E

Max. 138 bar (1450 rpm), Max. 103 bar (1750 rpm)

Tulopaine

Max. 34 bar

Lämpötilat*

Aflas:            10 - 121°C
Buna-N:       -10 - 121°C
FKM:            -10 - 121°C

Celcon:          -10 - 60°C
PVDF:           -10 - 60°C
Nylon:           -10 - 60°C
Polypropeeni: -10 - 60°C
Elgiloy:           -10 - 121°C
Nitronic 50:     -10 - 121°C
Metalli:          -10 - 121°C

Hiukkaskoko

Max. 0,5 mm

Viskositeetti

Max. 1500 cP (riippuu asennuksesta ja nopeudesta)

ATEX**

EEx II 2G k ia IIB T4 (max. aineen lämpötila. 90 °C, ympäristön lämpötila - 10 - 40 °C)

EEx II 3G k IIC T4 (max. aineen lämpötila. 90 °C, ympäristön lämpötila - 10 - 40 °C)

Liitännät (sisään/ulos)

1 1/4” BSPT / 3/4” BSPT (NPT-kierre tai laipat pyynnöstä)

Pyörimissuunta

Valittavissa

Akselimitat

1 1/8" (28,575 mm)

Hydrauliöljyn määrä

Noin 2 l ( öljynpinta tulisi olla noin 1-2 cm säiliön ylärajan alapuolella)

Paino

66 kg



* Ota yhteyttä jos tuotetta aiotaan käyttää alle 10 tai yli 80°C lämpötiloissa.
** Ota yhteyttä jos tuotetta aiotaan käyttää räjähdysvaarallisessa tilassa.









Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Packo lohkoroottoripumput
Tuoteuutiset

Packo-lohkoroottoripumput – Korkea suorituskyky ja pitkä käyttöikä

Packon lohkoroottoripumput ovat hellävaraisia pumpattavalle aineelle ja soveltuvat erityisesti nesteiden pumppaamiseen, joissa on pehmeitä partikkeleita.

Vety, tulevaisuuden energialähde
Tuki

Vety - tulevaisuuden energialähde

Vety, tuo maailmankaikkeuden yleisin alkuaine, on noussut yhdeksi tulevaisuuden lupaavimmista energiamuodoista. Vaikka sen potentiaali on tunnustettu jo vuosikymmeniä, viimeaikaiset teknologiset edistysaskeleet ja kasvavat ympäristövaatimukset ovat nostaneet vedyn maailmanlaajuisen energiamurroksen ytimeen. Mutta mikä tekee vedystä niin erityisen ja miten se voi edistää kestävää tulevaisuutta?

Tarka ja automatisoitu sahalaitos
Tuki

Tarkka ja automatisoitu saha

Puun käsittelyssä sahalaitoksissa on monta eri vaihetta, joissa kaikissa on käytössä erilaisia laitteita ja komponentteja. Meiltä löydät etsimäsi tuotteet ja varaosat sahan eri työvaiheisiin.

Alipainepumput Charles Austenilta
Tuoteuutiset

Luotettavat ja pitkäikäiset Charles Austen -alipainepumput

Charles Austenin alipainepumput ovat luotettavia ja pitkäikäisiä ja soveltuvat jatkuvaan käyttöön. Lue lisää!

Flojet-kalvopumput maataloussovelluksiin
Tuoteuutiset

Flojet-kalvopumput maataloussovelluksiin

Itseimevä, kuivakäyntiä kestävä ja kompaktin kokoinen Quad -sarjan pumppu soveltuu käytettäväksi moneen eri kohteeseen, esimerkiksi muurahaishapolle lannoitukseen.

Pumput laite- ja koneenrakentajille
Tuoteuutiset

Pumput laite- ja koneenrakentajille

Valikoimastamme kestäviä ja kompateja pumppuja laite- ja koneenrakentajille, yksittäisiä käyttökohteita unohtamatta. Lue lisää!

Suosikit Tilausnumero: Kalvon materiaali Nopeus Asennus Max. paine Max. virtaus Venttiilien materiaali Jousipidikkeen materiaali Pumpun materiaali Teho (P2) Hinta
G15
Kalvopumppu G15
Tuotenumero:
G15XKBTHFECA Kopioitu!
NBR
172 bar
52,3 l/min
Ruostumaton teräs 17-4
Celcon
Messinki
G15
Kalvopumppu G15
Tuotenumero:
G15XKSGHFEMB Kopioitu!
FKM
172 bar
52,3 l/min
Ruostumaton teräs 17-4
PVDF
SS 316L
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 4KW 4-POL Kopioitu!
1450 rpm
Adapteri
28 bar
48 l/min
4 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 7,5KW 4-POL Kopioitu!
1450 rpm
Adapteri
64 bar
48 l/min
7,5 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 15KW 4-POL Kopioitu!
1450 rpm
Adapteri
137 bar
48 l/min
15 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 2,2KW 6-POL Kopioitu!
950 rpm
Adapteri
20 bar
31,8 l/min
2,2 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 5,5KW 6-POL Kopioitu!
950 rpm
Adapteri
72 bar
31,8 l/min
5,5 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 11KW 6-POL Kopioitu!
950 rpm
Adapteri
152 bar
31,8 l/min
11 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 15KW 6-POL Kopioitu!
950 rpm
Adapteri
172 bar
31,8 l/min
15 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 1,5KW 8-POL Kopioitu!
730 rpm
Adapteri
17 bar
24,2 l/min
1,5 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 3KW 8-POL Kopioitu!
730 rpm
Adapteri
48 bar
24,2 l/min
3 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 7,5KW 8-POL Kopioitu!
730 rpm
Adapteri
136 bar
24,2 l/min
7,5 kW
G15 M adapteri
Tuotenumero:
G15 M ADAPTER 11KW 8-POL Kopioitu!
730 rpm
Adapteri
172 bar
24,2 l/min
11 kW
