HYDRA-CELL
| Kotelo | Messinki |
|---|---|
| Liitäntä | BSPT 3/4" |
| Max. virtaus | 37,8 l/min |
| Mäntä | Ruostumaton teräs 17-4 |
| Normaalisti varastossa oleva tuote | Kyllä |
|---|---|
| Tiiviste | Buna-N |
| Venttiilin istukan materiaali | Ruostumaton teräs 17-4 |
Varoventtiili avautuu kun esisäädetty paine saavutetaan ja venttiiliin kytketty putkisto kuljettaa nesteen takaisin syöttötankkiin tai pumpun imupuolelle.

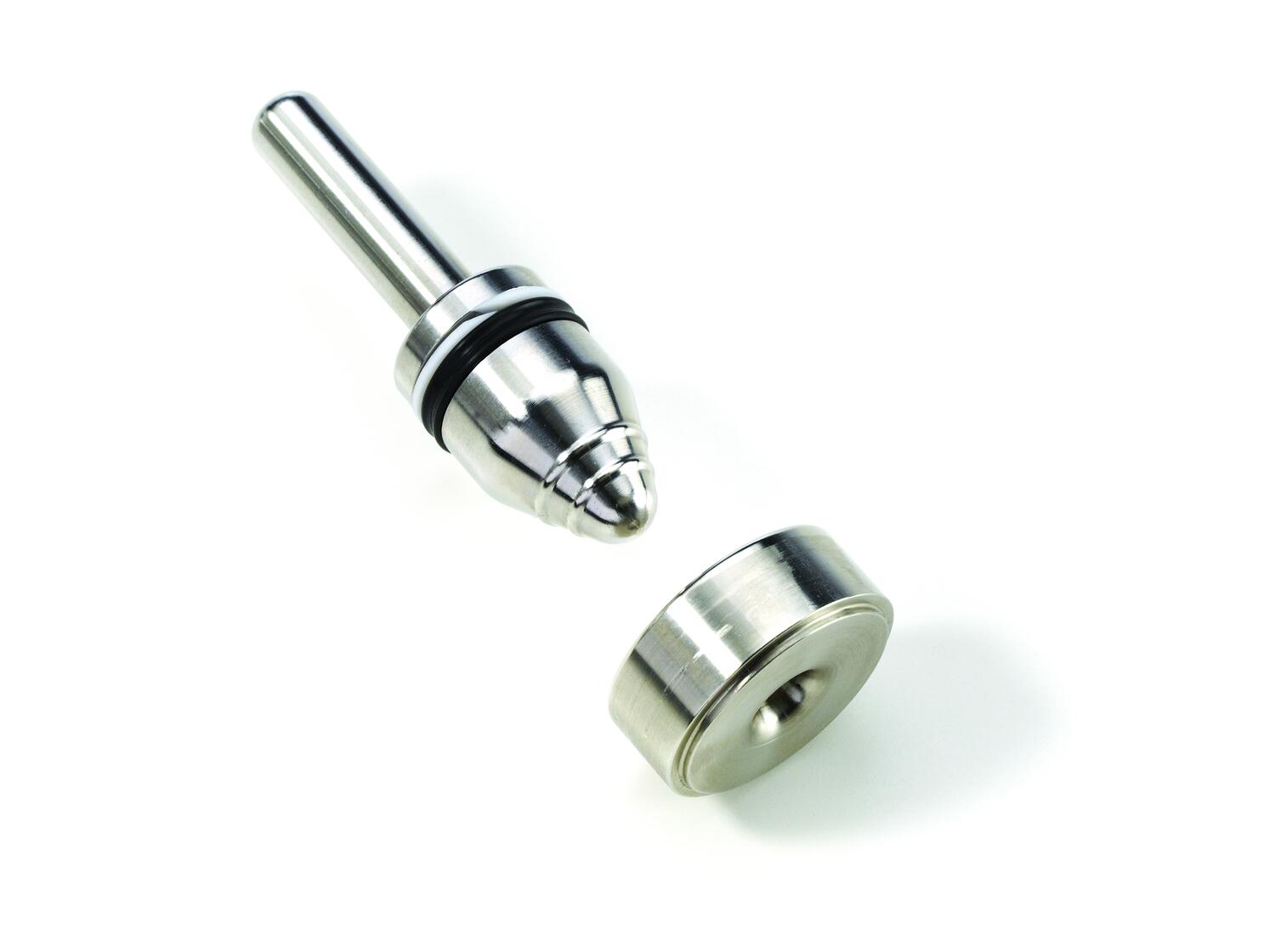

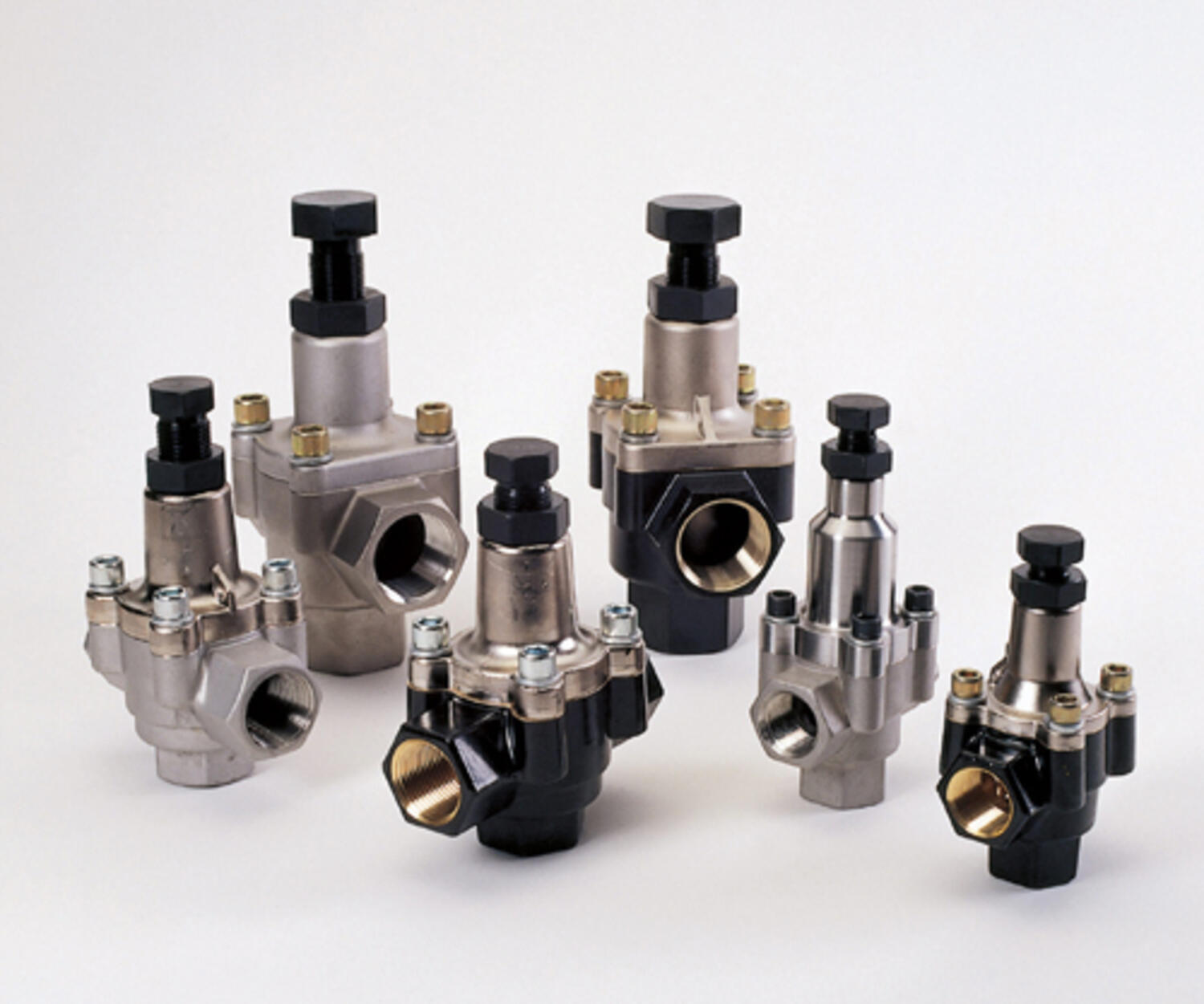

Hydra-Cell C22, C23 ja C24 on jousikuormitettu varoventtiili kartiomaisella karalla. Venttiilin avautumispainealue on säädettävissä halutuksi kolmella eri jäykkyydellä olevalla jousella.

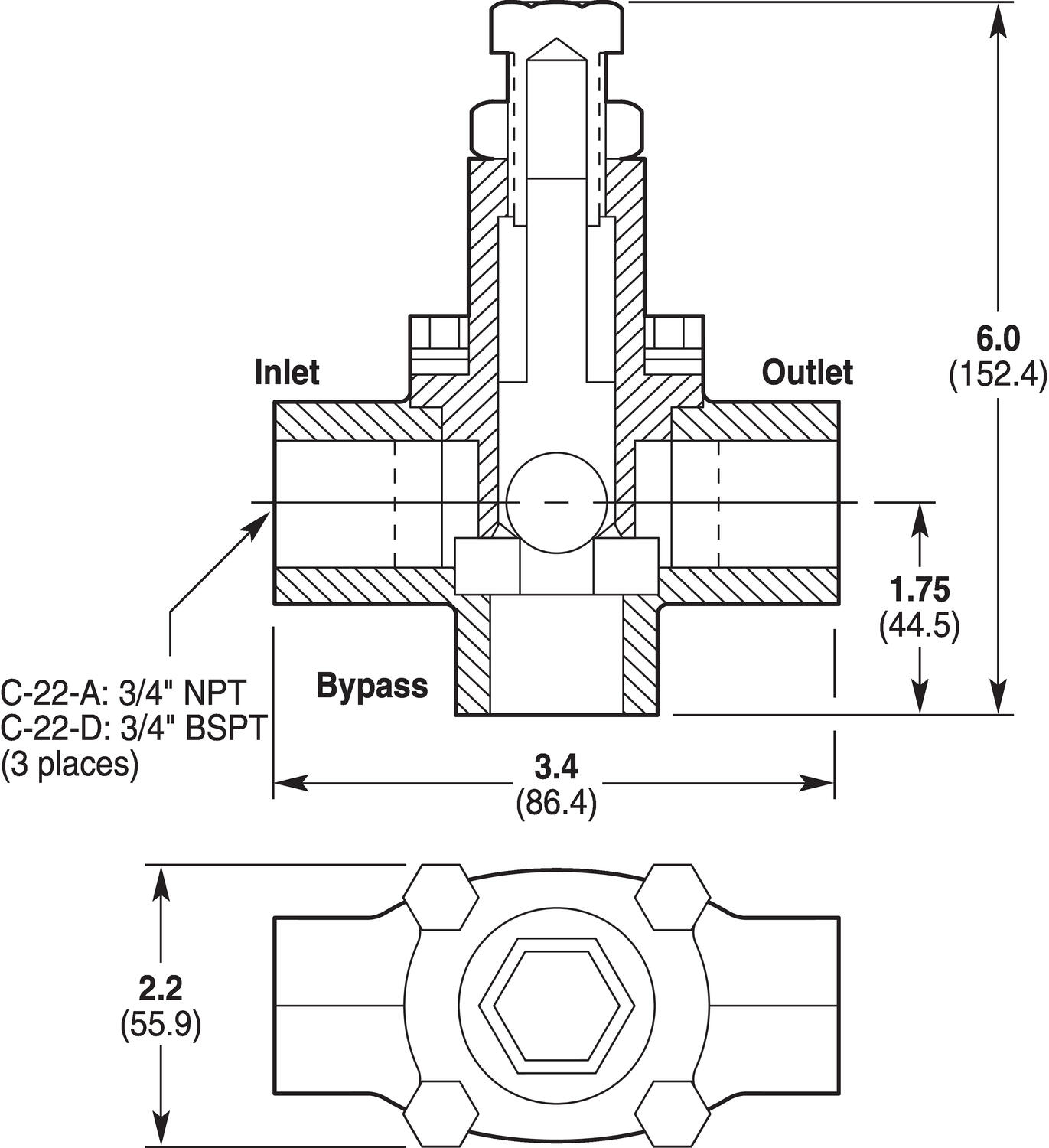

Hydra-Cell venttiileissä C22 – C23 – C24 on yhteensä 3 liitäntää. Kaksi horisontaalista liitäntää ovat valinnaisia syöttö-/poistoliitäntöjä, kun taas alinta liitäntää käytetään aina paluuliitäntänä.
Venttiilit on mahdollista asentaa kahdella eri tavalla: joko IN-LINE (suoraan painelinjaan) tai OFF-LINE (paineen jatkuvaan tarkkailuun/säätöön).

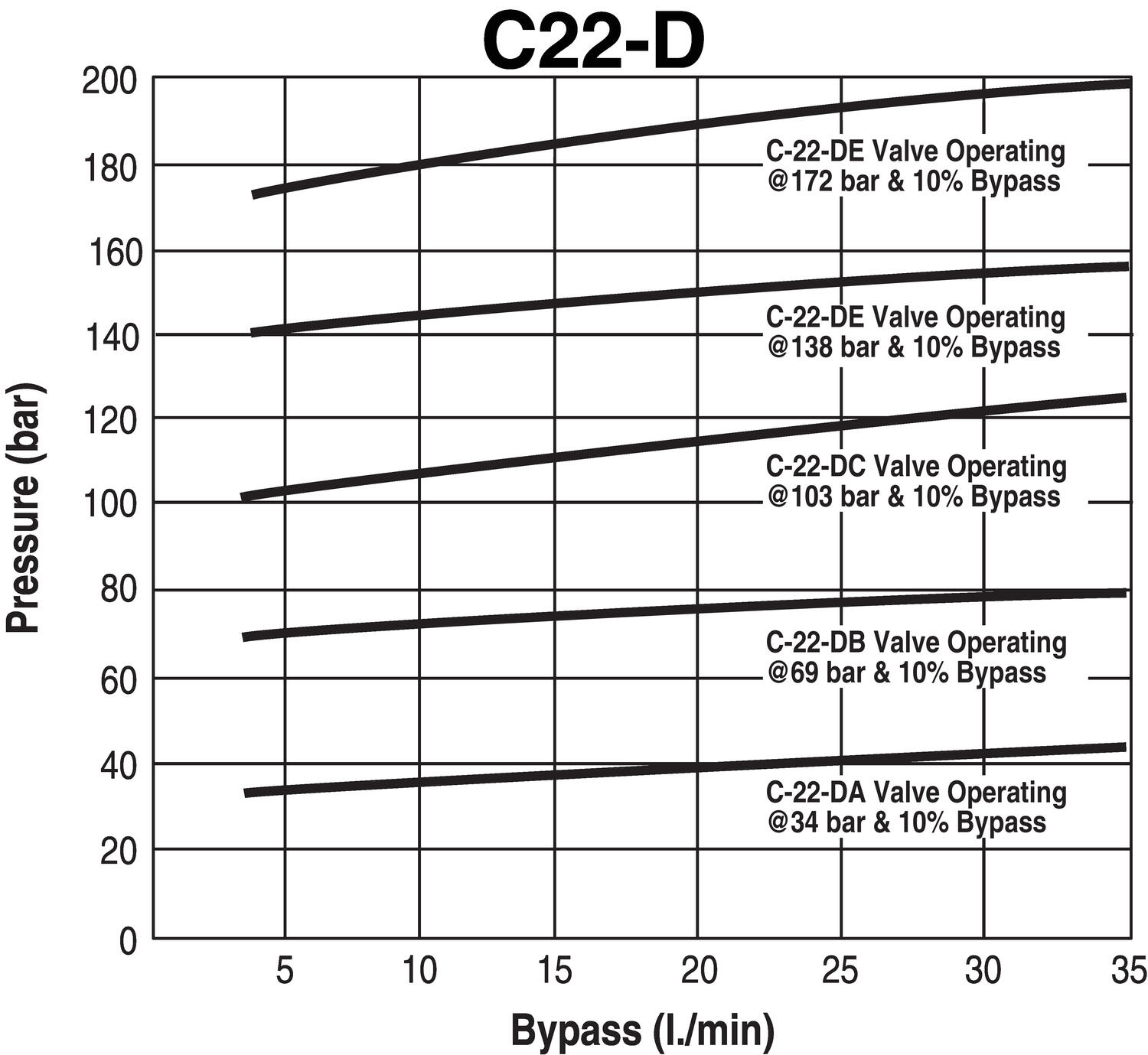

Jotta saavutettaisiin mahdollisimman tasainen järjestelmän paine esim. sovelluksissa joissa on venttiilejä tai tankkauspistooleja, suosittelemme että noin 10% paineenrajoitusventtiilin läpi menevästä virtauksesta ohjataan takaisin paluupuolelle.
Asennusesimerkki
Runko | Messinki tai SS(316), Hastelloy optiona |
Tiivisteet | Buna-N (Nitriili)/Buna-N (Nitriili) |
Kara | 17-4 HT ruostumaton teräs |
Venttiilipesä | 17-4 HT ruostumaton teräs |
Venttiilijouset | Kromi Vanadium-päällystys |
Virtausalueet | C22 (3/4”) 11,3–37,8 l/min C23 (1”) 11,3–75,7 l/min C24 (1 1/4") 18,9–151,4 l/min |
Painealueet | 5–34,5 bar 34,5–69 bar 69–103 bar 103-172 bar (ainoastaan C22AE) |
Käyttölämpötila | Max. 93 °C |
Paino | C22 - 1,3 kg C23 - 2,7 kg C24 - 4,5 kg |
C22 | C23 | C24 |
C22 | C23 | C24 |
Tilausnumero | Runko | Tiivisteet | Liitäntä | Painealueet | Virtaus | Venttiilipesä | Kara |
C22DABNSSEF | Messinki | Buna-N (Nitriili) | 3/4" BSPT | 5-34,5 | 11,3-37,8 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C22DBBNSSEF | Messinki | Buna-N (Nitriili) | 3/4" BSPT | 34,5-69 | 11,3-37,8 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C22DCBNSSEF | Messinki | Buna-N (Nitriili) | 3/4" BSPT | 69-103 | 11,3-37,8 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C23DABNSSJG | Messinki | Buna-N (Nitriili) | 1" BSPT | 5-34,5 | 11,3-75,7 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C23DBBNSSJG | Messinki | Buna-N (Nitriili) | 1" BSPT | 34,5-69 | 11,3-75,7 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C23DCBNSSJG | Messinki | Buna-N (Nitriili) | 1" BSPT | 69-103 | 11,3-75,7 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C24DABNSSNH | Messinki | Buna-N (Nitriili) | 1 1/4" BSPT | 5-34,5 | 18,9-151,4 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C24DBBNSSNH | Messinki | Buna-N (Nitriili) | 1 1/4" BSPT | 34,5-69 | 18,9-151,4 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C24DCBNSSNH | Messinki | Buna-N (Nitriili) | 1 1/4" BSPT | 69-103 | 18,9-151,4 | 17-4 HT ruostumaton teräs | 17-4 HT ruostumaton teräs |
C22DASVRREF | SS(316) | Viton®/PTFE | 3/4" BSPT | 5-34,5 | 11,3-37,8 | SS(316) | SS(316) |
C22DBSVRREF | SS(316) | Viton®/PTFE | 3/4" BSPT | 34,5-69 | 11,3-37,8 | SS(316) | SS(316) |
C22DCSVRREF | SS(316) | Viton®/PTFE | 3/4" BSPT | 69-103 | 11,3-37,8 | SS(316) | SS(316) |
C23DASVRRJG | SS(316) | Viton®/PTFE | 1" BSPT | 5-34,5 | 11,3-75,7 | SS(316) | SS(316) |
C23DBSVRRJG | SS(316) | Viton®/PTFE | 1" BSPT | 34,5-69 | 11,3-75,7 | SS(316) | SS(316) |
C23DCSVRRJG | SS(316) | Viton®/PTFE | 1" BSPT | 69-103 | 11,3-75,7 | SS(316) | SS(316) |
C24DASVRRNH | SS(316) | Viton®/PTFE | 1 1/4" BSPT | 5-34,5 | 18,9-151,4 | SS(316) | SS(316) |
C24DBSVRRNH | SS(316) | Viton®/PTFE | 1 1/4" BSPT | 34,5-69 | 18,9-151,4 | SS(316) | SS(316) |
C24DCSVRRNH | SS(316) | Viton®/PTFE | 1 1/4" BSPT | 69-103 | 18,9-151,4 | SS(316) | SS(316) |
Muita materiaalivaihtoehtoja pyynnöstä.
Täydellinen tilausavain, katso PDF "Downloads"-otsikon alla .
Varaosia toimitetaan pyynnöstä. Katso manuaali "Downloads"-otsikon alla.
.
Manuaalit
| |||
Tyyppi | Kuvaus | Tiedostotyyppi |
|
C22-C23-C24 | Manuaali, englanninkielinen | ||
C22-C23-C24 | Tilausavain | ||
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Kotelo | Liitäntä | Max. käyttölämpötila | Max. virtaus | Mäntä | Normaalisti varastossa oleva tuote | Paino | Tiiviste | Venttiilin istukan materiaali | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ylipaineventtiili C22
Tuotenumero:
C22DABNSSEF
Kopioitu!
|
Messinki
|
BSPT 3/4"
|
|
37,8 l/min
|
Ruostumaton teräs 17-4
|
Kyllä
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C22
Tuotenumero:
C22DBBNSSEF
Kopioitu!
|
Messinki
|
BSPT 3/4"
|
|
37,8 l/min
|
Ruostumaton teräs 17-4
|
Kyllä
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C22
Tuotenumero:
C22DCBNSSEF
Kopioitu!
|
Messinki
|
BSPT 3/4"
|
93 °C
|
37,8 l/min
|
Ruostumaton teräs 17-4
|
Ei
|
1,3 kg
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C22
Tuotenumero:
C22DASVRREF
Kopioitu!
|
SS 316L
|
BSPT 3/4"
|
|
37,8 l/min
|
SS 316L
|
Ei
|
1,3 kg
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C22
Tuotenumero:
C22DBSVRREF
Kopioitu!
|
SS 316L
|
BSPT 3/4"
|
93 °C
|
37,8 l/min
|
SS 316L
|
Ei
|
1,3 kg
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C22
Tuotenumero:
C22DCSVRREF
Kopioitu!
|
SS 316L
|
BSPT 3/4"
|
|
37,8 l/min
|
SS 316L
|
Ei
|
1,3 kg
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C23
Tuotenumero:
C23DABNSSJG
Kopioitu!
|
Messinki
|
BSPT 1"
|
|
75,7 l/min
|
Ruostumaton teräs 17-4
|
Ei
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C23
Tuotenumero:
C23DBBNSSJG
Kopioitu!
|
Messinki
|
BSPT 1"
|
|
75,7 l/min
|
Ruostumaton teräs 17-4
|
Ei
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C23
Tuotenumero:
C23DCBNSSJG
Kopioitu!
|
Messinki
|
BSPT 1"
|
|
75,7 l/min
|
Ruostumaton teräs 17-4
|
Kyllä
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C23
Tuotenumero:
C23DASVRRJG
Kopioitu!
|
SS 316L
|
BSPT 1"
|
|
75,7 l/min
|
SS 316L
|
Ei
|
3,7 kg
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C23
Tuotenumero:
C23DBSVRRJG
Kopioitu!
|
SS 316L
|
BSPT 1"
|
|
75,7 l/min
|
SS 316L
|
Ei
|
2,7 kg
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C23
Tuotenumero:
C23DCSVRRJG
Kopioitu!
|
SS 316L
|
BSPT 1"
|
|
75,7 l/min
|
SS 316L
|
Ei
|
2,7 kg
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C24
Tuotenumero:
C24DABNSSNH
Kopioitu!
|
Messinki
|
BSPT 1 1/4"
|
|
151,4 l/min
|
Ruostumaton teräs 17-4
|
Ei
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C24
Tuotenumero:
C24DBBNSSNH
Kopioitu!
|
Messinki
|
BSPT 1 1/4"
|
|
151,4 l/min
|
Ruostumaton teräs 17-4
|
Ei
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C24
Tuotenumero:
C24DCBNSSNH
Kopioitu!
|
Messinki
|
BSPT 1 1/4"
|
|
151,4 l/min
|
Ruostumaton teräs 17-4
|
Ei
|
|
Buna-N
|
Ruostumaton teräs 17-4
|
| ||
|
Ylipaineventtiili C24
Tuotenumero:
C24DASVRRNH
Kopioitu!
|
SS 316L
|
BSPT 1 1/4"
|
|
151,4 l/min
|
SS 316L
|
Ei
|
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C24
Tuotenumero:
C24DBSVRRNH
Kopioitu!
|
SS 316L
|
BSPT 1 1/4"
|
|
151,4 l/min
|
SS 316L
|
Ei
|
4,5 kg
|
FKM
|
SS 316L
|
| ||
|
Ylipaineventtiili C24
Tuotenumero:
C24DCSVRRNH
Kopioitu!
|
SS 316L
|
BSPT 1 1/4"
|
93 °C
|
151,4 l/min
|
SS 316L
|
Ei
|
4,5 kg
|
FKM
|
SS 316L
|
|
