HYDRA-CELL
| Kalvon materiaali | PTFE |
|---|---|
| Kotelo | Messinki |
| Liitäntä | BSPT 3/4" |
| Max. käyttölämpötila | 93 °C |
| Max. virtaus | 53 l/min |
| Mäntä | Ruostumaton teräs 17-4 |
|---|---|
| Paino | 1,8 kg |
| Tiiviste | FKM |
| Venttiilin istukan materiaali | Ruostumaton teräs 17-4 |
Varoventtiili avautuu kun esisäädetty paine saavutetaan ja venttiiliin kytketty putkisto kuljettaa nesteen takaisin syöttötankkiin tai pumpun imupuolelle.

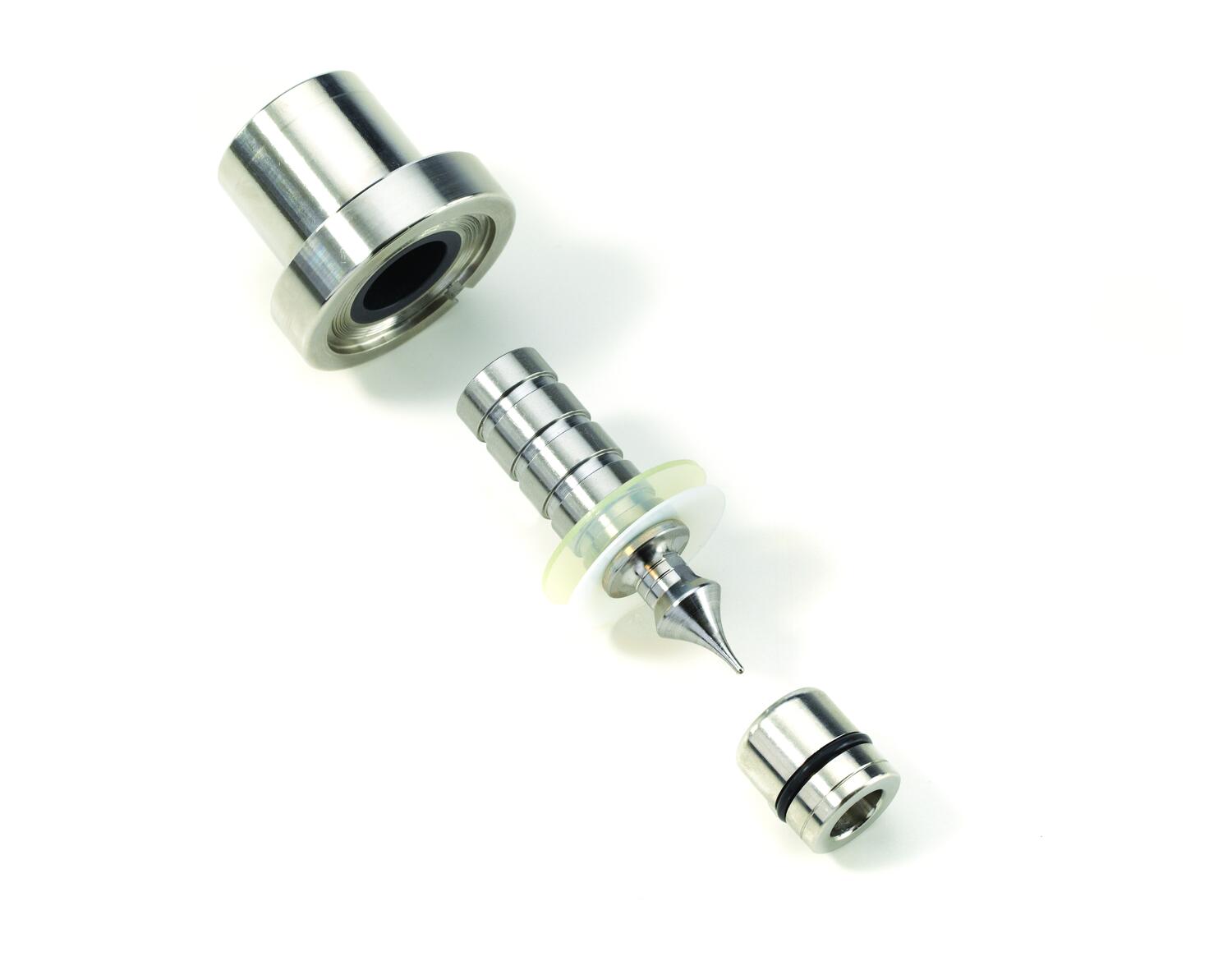

Hydra-Cell C62, C63 ja C64 on jousikuormitettu varoventtiili kartiomaisella karalla. Venttiilin kara on O-renkaiden sijaan tiivistetty kalvolla, minkä ansiosta se soveltuu käytettäväksi kuluttaville aineille . Venttiilin avautumispainealue on säädettävissä halutuksi kahdella eri jäykkyydellä olevalla jousella.

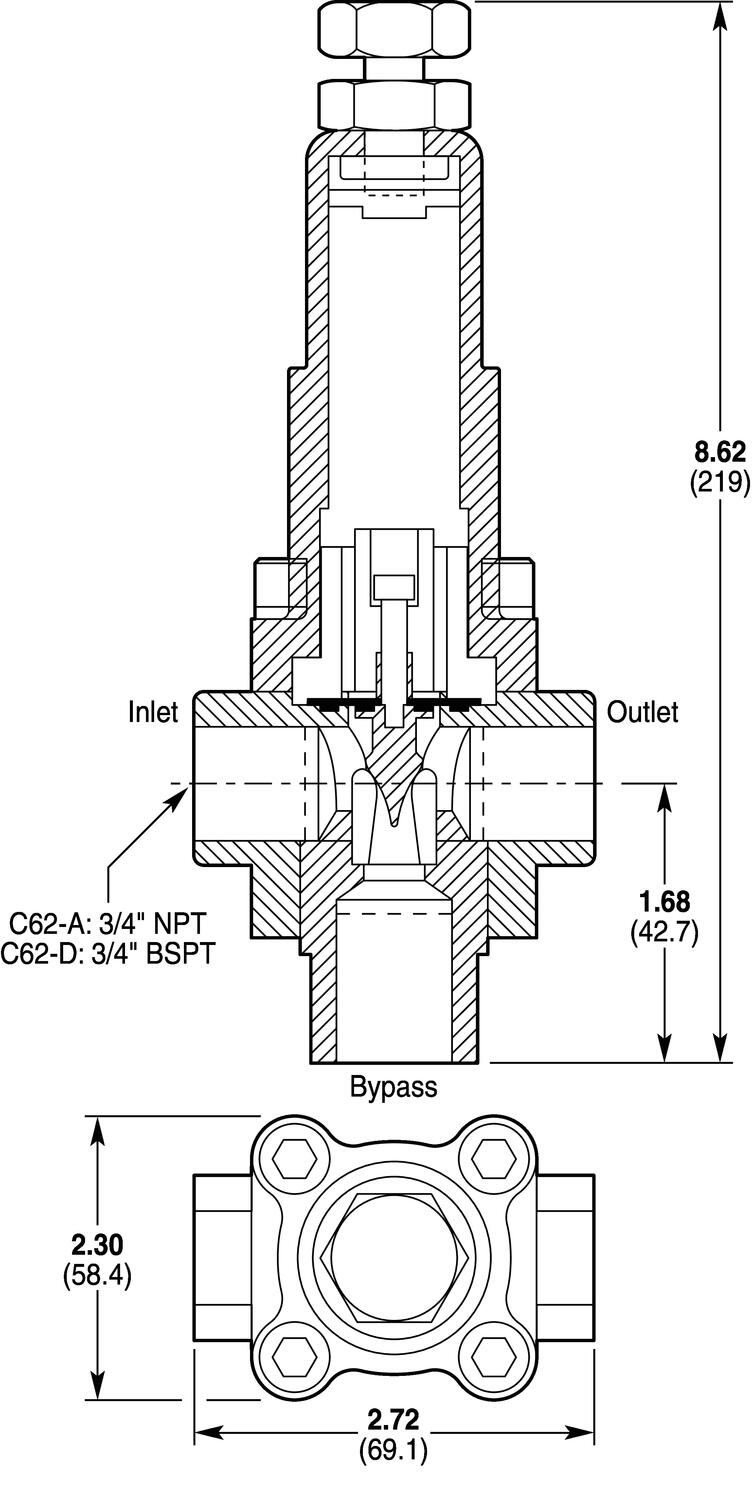

Hydra-Cell venttiileissä C62 – C63 – C64 on 3 liitäntää. Kaksi horisontaalista liitäntää ovat syöttö-/poistoliitäntöjä, kun taas keskimmäistä liitäntää käytetään paluuliitäntänä.
Wannerin C62 - C63 - C64 varoventtiilit on mahdollista asentaa kahdella eri tavalla: joko IN-LINE (suoraan painelinjaan) tai OFF-LINE (paineen jatkuvaan tarkkailuun/säätöön).

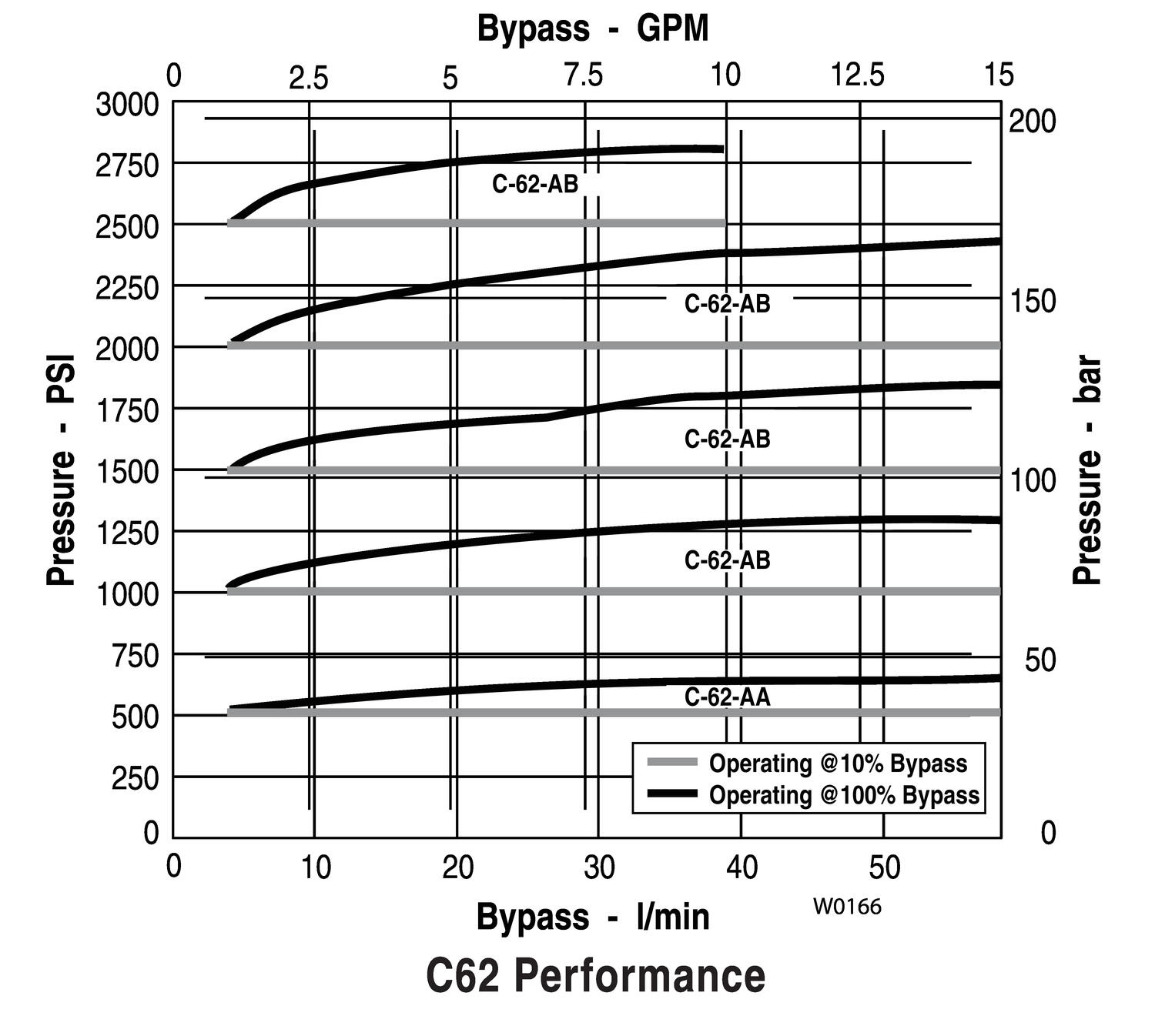

Jotta saavutettaisiin mahdollisimman tasainen järjestelmän paine esim. sovelluksissa joissa on venttiilejä tai tankkauspistooleja, suosittelemme että noin 10% painerajoitusventtiilin läpi menevästä virtauksesta ohjataan takaisin paluupuolelle.
Asennusesimerkki
Rungot | Messinki, yläosa on teräspäällystetty. Haponkestävä teräs, yläosa on teräspäällystetty. Hastelloy optiona |
O-renkaat | Viton®/PTFE |
Kara | 17-4 HT ruostumaton teräs |
Venttiilipesä | 17-4 HT ruostumaton teräs |
Venttiilijouset | Kromi Vanadium-päällystys |
Virtausalueet | C62 (3/4”) 3-53 l/min |
Painealueet | C62 5,3-34,5 bar |
Käyttölämpötila | Max. 93 °C |
Paino | C62 - 1,8 kg |
C62 | C63 | C64 |
C62 | C63 | C64 |
Tilausnumero | Runko/yläosa | O-renkaat/ | Liitäntä | Painealueet | Virtaus | Venttiilipesä/kara |
C62DABVSSEF | Messinki/teräksellä päällystetty | Viton®/PTFE | 3/4" BSPT | 5,3-34,5 | 3-53 | 17-4 HT ruostumaton teräs |
C62DBBVSSEF | Messinki/teräksellä päällystetty | Viton®/PTFE | 3/4" BSPT | 34,5-172 | 3-53 | 17-4 HT ruostumaton teräs |
C63DABVSSJG | Messinki/teräksellä päällystetty | Viton®/PTFE | 1" BSPT | 5,3-70 | 3-94 | 17-4 HT ruostumaton teräs |
C63DBBVSSJG | Messinki/teräksellä päällystetty | Viton®/PTFE | 1" BSPT | 70-172 | 3-94 | 17-4 HT ruostumaton teräs |
C64DABVSSNH | Messinki/teräksellä päällystetty | Viton®/PTFE | 1 1/4" BSPT | 5,3-70 | 3-151 | 17-4 HT ruostumaton teräs |
C64DBBVSSNH | Messinki/teräksellä päällystetty | Viton®/PTFE | 1 1/4" BSPT | 70-172 | 3-151 | 17-4 HT ruostumaton teräs |
C62DASVRREF | SS (316)/teräksellä päällystetty | Viton®/PTFE | 3/4" BSPT | 5,3-34,5 | 3-53 | SS (316) |
C62DBSVRREF | SS (316)/teräksellä päällystetty | Viton®/PTFE | 3/4" BSPT | 34,5-172 | 3-53 | SS (316) |
C63DASVRRJG | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1" BSPT | 5,3-70 | 3-94 | SS (316) |
C63DBSVRRJG | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1" BSPT | 70-172 | 3-94 | SS (316) |
C64DASVRRNH | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1 1/4" BSPT | 5,3-70 | 3-151 | SS (316) |
C64DBSVRRNH | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1 1/4" BSPT | 70-172 | 3-151 | SS (316) |
C62DASJRREF | SS (316)/teräksellä päällystetty | Viton®/PTFE | 3/4" BSPT | 5,3-34,5 | 3-53 | SS (316) |
C62DBSJRREF | SS (316)/teräksellä päällystetty | Viton®/PTFE | 3/4" BSPT | 34,5-172 | 3-53 | SS (316) |
C63DASJRRJG | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1" BSPT | 5,3-70 | 3-94 | SS (316) |
C63DBSJRRJG | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1" BSPT | 70-172 | 3-94 | SS (316) |
C64DASJRRNH | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1 1/4" BSPT | 5,3-70 | 3-151 | SS (316) |
C64DBSJRRNH | SS (316)/teräksellä päällystetty | Viton®/PTFE | 1 1/4" BSPT | 70-172 | 3-151 | SS (316) |
Muita materiaalivaihtoehtoja pyynnöstä.
Täydellinen tilausavain, katso PDF "Downloads"-otsikon alla.
Varaosia toimitetaan pyynnöstä. Katso manuaali "Downloads"-otsikon alla.
Manuaalit
| |||
Tyyppi | Kuvaus | Tiedostotyyppi |
|
C62-C63-C64 | Manuaali, englanninkielinen | ||
C62-C63-C64 | Tilausavain | ||
