DUELCO

DUELCO

NST-2009 turvarele

  • 4 NO turvaulostuloa, joista 2 avautumisviiveellä (0-600s)
  • 1 NC signaaliulostulo
  • Soveltuu myös turvavaloverhoille ja turvamagneettikytkimille
  • 24 V AC/DC

Tuotekuvaus


HSOvirajaTurvavaloverhoTurvamagneettikytkinTurvamattoAikatoiminto





Duelco NST-2009 on monipuolinen turvarele valvomaan hätäseis-piirejä, turvarajakytkimiä ja turvavaloverhoja turvaluokkaan 4 (EN-954-1) ja PL e (EN ISO 13849-1) soveltuvalla kytkennällä.

Turvareleessä on 4 NO turvaulostuloa, joista 2 on avautumisviiveellä (0-600s). Tätä ominaisuutta voidaan hyödyntää mm. servokäytöissä. Lisäksi turvareleessä on 1 NC signaaliulostulo.



Tekniset tiedot

EN ISO 13849-1

Turvaluokka = 4

PL = e

T10d= MTTFdx 0,1

MTTFd> 100 high

DC = 99% high

CCF = achieved





LED-indikointi



LED-indikointi





Kuittaus toiminnot:

Käsinkuittaus

Valvottukuittaus

Automaattikuittaus





Kuittauksen viiveaika 0-600 s





Tuote

42080021

42080021
Turvarele NST-2009D, 2 NO+1 NC, +2 NO delay, 24 V DC

spinner

Tekniset tiedot

Syöttö

Syöttöjännite 24 V AC/DC
Toleranssi ±10%

Sisääntulot ja ulostulot

Turvaulostulo NO 4
Signaaliulostulo NC 1

Kotelo

Kotelon IP-luokka IP40
Liittimien IP-luokka IP20
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 50 °C

Turva-arvot ja hyväksynnät

Turvaluokka 4
PL e
Mekaaninen elinikä 1 milj.
Hyväksynnät CE, cULus

Mitat ja kytkennät

Tekniset kuvat

  • Mitat

    Mitat

  • Kytkentäkaavio

    Kytkentäkaavio

  • 1-kanavainen kytkentä

    1-kanavainen kytkentä

  • 2-kanavainen kytkentä

    2-kanavainen kytkentä

  • Kontaktorien ohjaus ja valvonta

    Kontaktorien ohjaus ja valvonta

  • Kytkentä turvamagneettikytkimeen

    Kytkentä turvamagneettikytkimeen

  • Turvavaloverhon kytkentä

    Turvavaloverhon kytkentä

  • Kuittaustoimintojen kytkentä

    Kuittaustoimintojen kytkentä

  • Viiveulostuloajan valintataulukko

    Viiveulostuloajan valintataulukko

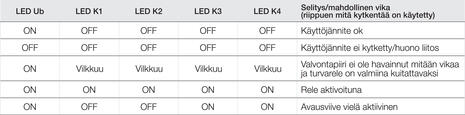

  • LED-indikointi

    LED-indikointi
