igus®-liukulaakerien asennus
Julkaistu:2026-10-02 | Julkaisija: Mikko RailonvirtaMuokattu:2026-10-02
Jos haluat asentaa liukuholkit, erityisesti liukulaakeriholkit, aina ilman turhautumista tai vaurioita, kannattaa noudattaa muutamia perusohjeita. Tässä ohjeet ja niiden selitykset.
Tuki
Ennen holkin puristusasennusta: huomioi toleranssit ja sovitukseen liittyvä ylimittaisuus
Liukuholkit on asennettava puristamalla, koska ne pysyvät paikoillaan pesän reiässä puristussovituksen ansiosta. Tämä estää niitä liukumasta pois pesästä käytön aikana tai pyörimästä akselin mukana. Tarvittava ylimittaisuus riippuu materiaalista, lämpölaajenemisesta ja kosteuden imeytymisestä. Valmistajat määrittelevät holkkien mitat ja toleranssit siten, että ne tuottavat oikean puristussovituksen tietyille reikäsovituksille.
Voit hyödyntää myös materiaalikohtaisia ominaisuuksia, kuten lämpölaajenemista ja kosteuden imeytymistä. Esimerkiksi holkin jäähdyttäminen ennen asennusta pienentää sen kokoa (materiaalista riippuen) ja helpottaa puristamista paikalleen.
Huomioi aina suunnitellut reikätoleranssit ja mitoita pesän koko sen mukaisesti. Jos valmistat holkit itse, kysy raaka-ainetoimittajalta suosituksia holkin halkaisijoista.

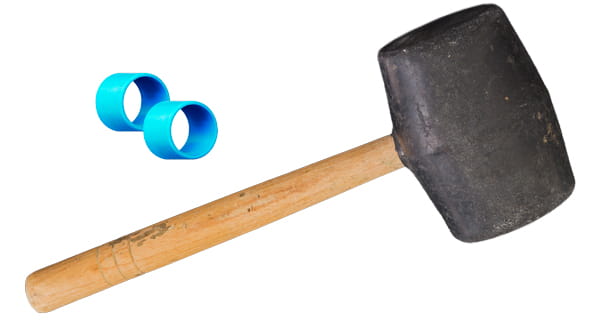

Nopean huollon yhteydessä voi olla helppoa tarttua vasaraan. Ota kuitenkin kuminen sellainen avuksi!
Käytännön puristusasennus: vasara
Kenttäkorjauksissa tai tilanteissa, joissa kone rikkoutuu yllättäen, voi olla houkuttelevaa asentaa holkki nopeasti: aseta paikalleen ja lyö vasaralla. Jos muuta vaihtoehtoa ei ole, käytä ainakin kumivasaraa vaurioiden minimoimiseksi.
Varmista myös, ettei holkki mene vinoon pesän reikään. Asennusta helpottaa, jos holkin sisäänvientipuolella on ohjaava viiste tai reunat on ainakin pyöristetty. Holkkia sisäänlyödessä kannattaa käyttää maltillista voimaa, erityisesti muoviholkkien kohdalla, joissa tarvitaan hienovaraisuutta.
Ammattimainen puristusasennus: asennusprässi
Paras tapa asentaa liukuholkki toistettavasti ja turvallisesti on käyttää asennusprässiä. Saatavilla on monia erilaisia, manuaalisia ja automaattisia laitteita. Ne varmistavat tasaisen ja suoran puristusliikkeen sekä helpottavat vaurioiden ja tapaturmien välttämistä. Myös prässien käytössä on kuitenkin omat huomioitavat seikat. Ammattimainen puristusasennus: asennusprässi

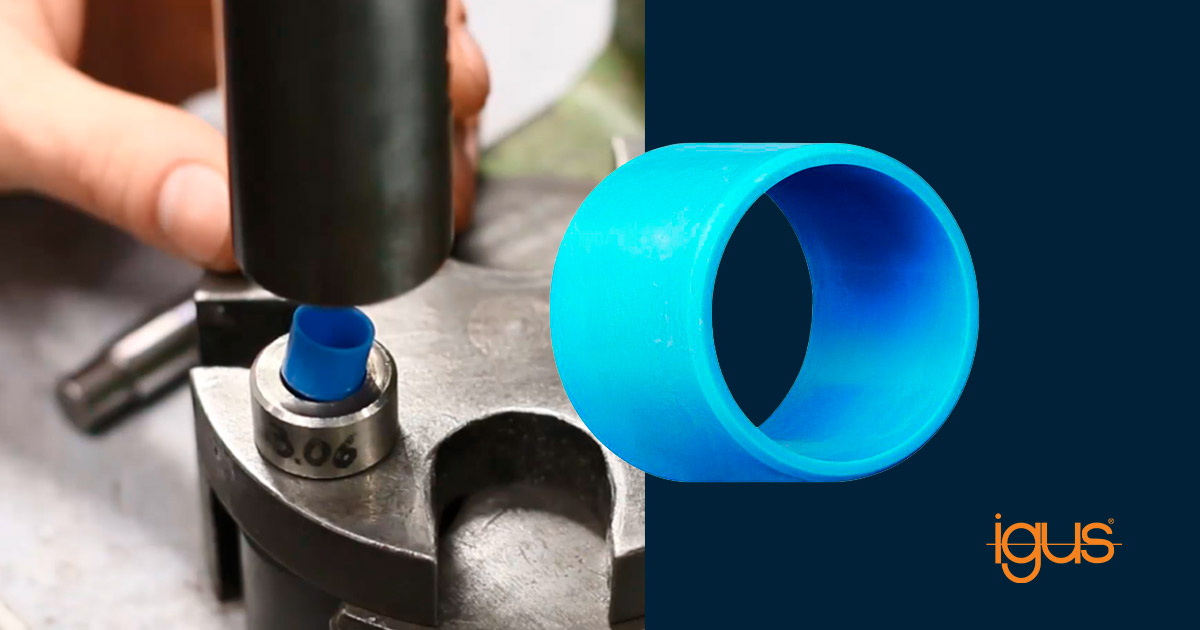

Holkin puristaminen käsiprässillä
Muoviholkeille tulee käyttää tasopuristinta ilman keskitystappia. Keskitystappi houkuttelee, koska se kohdistaa holkin oikein yhdellä kertaa, ja siksi sitä suositellaan metallisille liukulaakereille. Muoviholkeille ohjausviiste riittää yleensä. Koska muoviholkit eivät ole yhtä täydellisen pyöreitä ja koaksiaalisia kuin metalliset (eikä niiden tarvitsekaan olla joustavuutensa vuoksi), keskitystappi voi lisätä vaurioitumisriskiä asennuksen aikana.
Holkin puristaminen käsiprässillä
Vinkki: viistä ja poista purseet pesän reiästä
Puristusasennusta helpottaa, jos pesän reiän asennuspuoleinen reuna viistetään. Vähintäänkin reuna kannattaa rikkoa kevyesti purseiden poistamiseksi. Terävät reunat ja purseet voivat vaurioittaa holkin ulkopintaa, erityisesti pehmeistä materiaaleista valmistettujen holkkien kohdalla.
