Kerrostua tarkoittaa monijohdinkaapeleiden johdinten kiertämistä keskuselementin ympärille. Kaapelisuunnittelussa kerrostuksella on ratkaiseva merkitys kaapelin liikkuvuuden kannalta. Periaatteessa erotetaan kaksi rakennetta: nipuissa kierretyt johtimet ja kerroksittain kierretyt johtimet. Tarkastelemme molempia tarkemmin alla.
Tuki
Kun johtimet kierretään kerroksittain, useita kerroksia kierretään keskuksen ympärille. Kerrostus on enemmän tai vähemmän tiukkaa, ja kierreväli on suhteellisen pitkä.
Kerroksittain kierretyt johtimet ovat yleensä helpompia valmistaa kuin nipuissa kierretyt johtimet, joita käytetään chainflex-kaapeleissa. Siksi kerroksittain kierrettyjä johtimia löytyy markkinoilta edulliseen hintaan myös yli seitsemän johtimen kaapeleissa. Näitä markkinoidaan usein ”energiansiirtoketjuystävällisinä” kaapeleina.
Ensi silmäyksellä alhaiset kustannukset voivat vaikuttaa houkuttelevilta. Yli seitsemän johtimen kaapeleissa tämä voi kuitenkin nopeasti osoittautua kalliiksi virheeksi. Taivutuksen aikana kaapelin sisäsäteellä olevat johtimet puristuvat liikkeessä. Samalla ulkosäteellä olevat johtimet venyvät.
Tämä käyttäytyminen siirtää johtimia kaapelin sisällä. Ne eivät enää pysy alkuperäisillä paikoillaan. Pitkällä aikavälillä johdinten siirtyminen voi johtaa johtimen katkeamiseen ja korkkiruuvi-ilmiöön.
Molempia vikoja esiintyy usein monijohtimisissa kaapeleissa, joita käytetään energiansiirtoketjuissa ja joissa johtimet on kierretty kerroksittain. Nipuissa kierretyissä johtimissa nämä ongelmat poistuvat huolellisen sisärakenteen ansiosta. Tässä rakenteessa useita johtimia kierretään nipuiksi. Nämä yksittäiset niput kierretään puolestaan yhteen erittäin vetolujaa keskuselementtiä ympäröiden. Lopputulosta kutsutaan kokonaispunonnaksi.
Tämä johdinten moninkertainen kerrostus saa kaikki johtimet vaihtamaan toistuvasti taivutetun kaapelin sisä- ja ulkosäteen välillä samoilla etäisyyksillä. Työntö- ja vetovoimat kumoavat toisensa. Kerrostus säilyy vakaana myös silloin, kun kaapeli altistuu suurelle taivutusrasitukselle.
Johtimet nipuissa vai kerroksissa? Energiansiirtoketjukäytössä nipuissa kierretyt johtimet soveltuvat yli 12 johtimen kaapeleihin paremmin kuin kerroksittain kierretyt johtimet. Tämä rakenne ehkäisee johdinten katkeamista ja korkkiruuvi-ilmiötä lyhyiden kierrevälien ansiosta. Näin kaapelin käyttöikä pitenee.

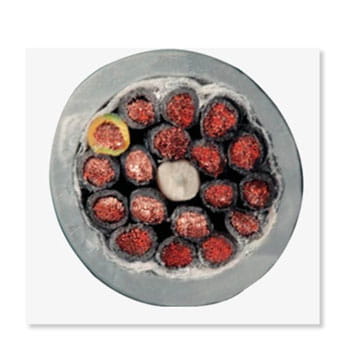

Kaapeli, jossa johtimet on kierretty kerroksittain

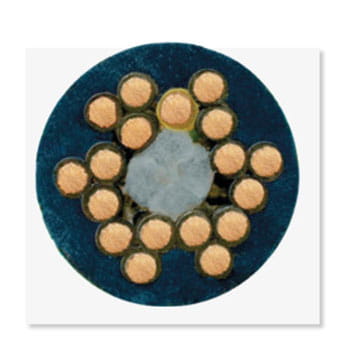

Kaapeli, jossa johtimet on kierretty nipuiksi
