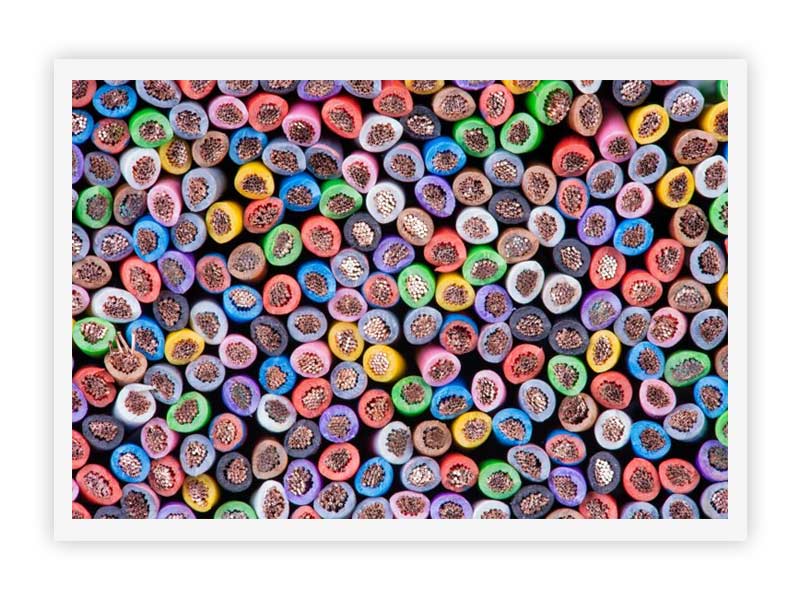

Kaapelien värit ja värikoodit – mitä ne tarkoittavat?

Kaapelin rakenne ja värimerkinnät

Kaapeli koostuu yleensä useista johtimista, joita suojaavat erilliset johdineristeet. Näiden ympärillä on ulkovaippa, joka suojaa kaapelia mekaaniselta rasitukselta ja ympäristöolosuhteilta. Poikkeuksena ovat yksijohdinkaapelit, joissa rakenne on luonnollisesti yksinkertaisempi.

Sekä ulkovaipan että johtimien väreillä on omat tehtävänsä. Värimerkintöjen avulla kaapelin tyyppi, käyttötarkoitus tai johtimen toiminto voidaan tunnistaa helpommin. Tämä helpottaa asennusta, vähentää virheiden riskiä ja parantaa työturvallisuutta.

Ulkovaipan väri kertoo kaapelin käyttötarkoituksesta

Kaapelin ulkovaipan väri voi vaihdella kaapelityypin ja käyttökohteen mukaan. Teollisuudessa väritystä ohjaavat usein standardit ja käytännöt, joiden tarkoituksena on helpottaa kaapelien tunnistamista.

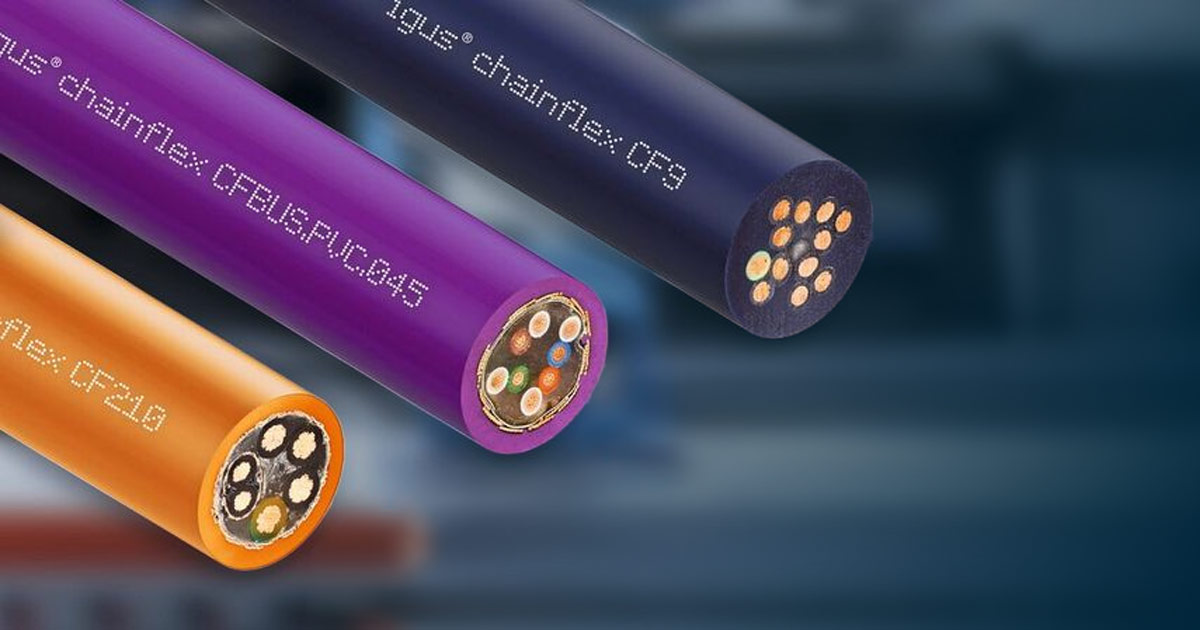

Värin lisäksi kaapelilta vaaditaan myös oikeanlaista rakennetta ja kestävyyttä. Teollisuuden koneissa ja liikkuvissa sovelluksissa kaapelien on kestettävä esimerkiksi mekaanista rasitusta, voiteluaineita, jäähdytysnesteitä ja vaativia käyttöolosuhteita.

Johtimien värit helpottavat kytkentää

Myös kaapelin sisällä olevien johtimien väreillä on tärkeä tehtävä. Johdineristeiden värimerkinnät auttavat tunnistamaan johtimien toimintoja ja varmistavat, että kytkennät voidaan tehdä oikein.

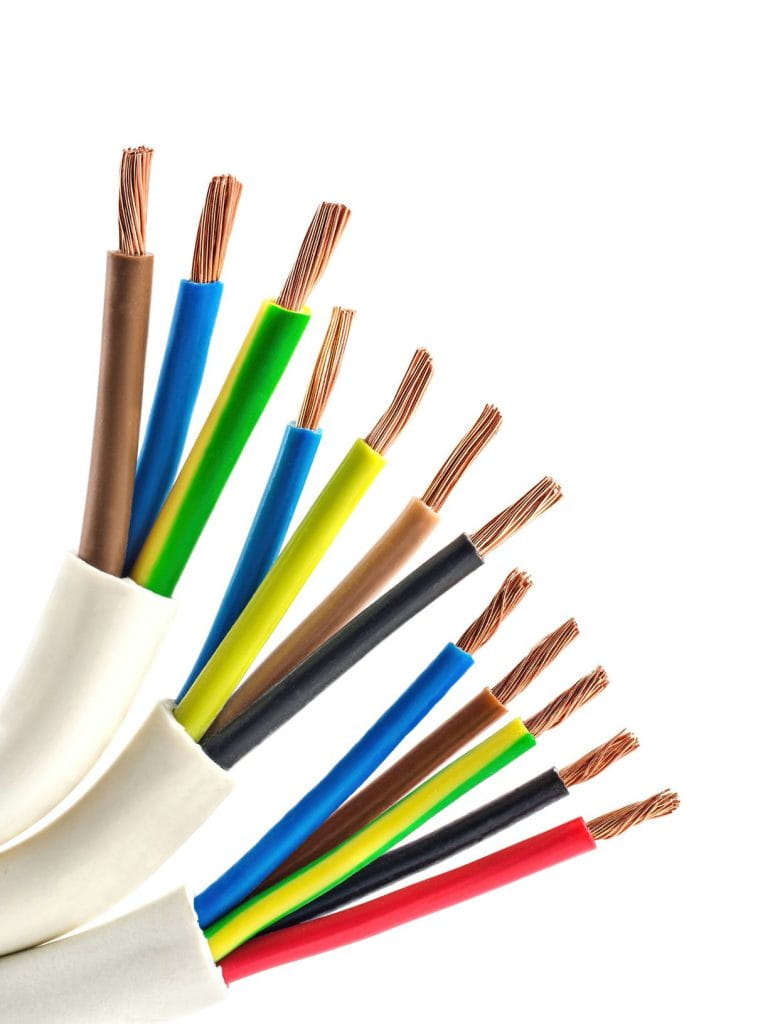

Tiettyihin väreihin liittyy selkeitä sääntöjä. Esimerkiksi suojajohdin eli PE-johdin on aina vihreä-keltainen. Tämä värikoodi on vakiintunut turvallisuussyistä, eikä sitä käytetä muihin tarkoituksiin.

Värimerkinnät ovat monelle tuttuja myös rakennusten sähköasennuksista, joissa esimerkiksi ruskea, musta, harmaa, sininen ja vihreä-keltainen auttavat tunnistamaan eri johtimet. Sama perusajatus pätee myös teollisuuden kaapeleihin: värien avulla asennuksesta tulee selkeämpää ja turvallisempaa.

Värikoodit riippuvat kaapelityypistä

Kaapelien värimerkintöihin vaikuttaa myös se, millaisesta kaapelista on kyse. Liikkuviin koneenosiiin tarkoitetuissa kaapeleissa johtimien tunnistaminen voi perustua esimerkiksi numeromerkintöihin tai värikoodeihin.

Suuremmissa johdinpoikkipinnoissa johtimet voivat olla mustia ja niissä voi olla valkoinen numerointi. Pienissä poikkipinnoissa numeromerkintä ei kuitenkaan aina ole käytännöllinen, koska merkinnöistä tulisi hyvin pieniä ja vaikeasti luettavia. Tällöin värikoodaus voi olla selkeämpi ratkaisu.

Esimerkiksi datakaapeleissa käytetään usein DIN 47100 -standardin mukaista värikoodausta. Väylä- ja mittausjärjestelmäkaapeleissa värimerkinnät voivat puolestaan perustua valmistajakohtaisiin järjestelmästandardeihin. Näissä tapauksissa valmistajan dokumentaatiota on tärkeää noudattaa tarkasti.

Värit lisäävät turvallisuutta ja vähentävät virheitä

Kaapelien värit eivät siis ole sattumanvaraisia. Ne perustuvat usein standardeihin, määräyksiin ja käytännön tarpeisiin. Oikeanlainen värimerkintä helpottaa kaapelin tunnistamista, nopeuttaa asennusta ja auttaa välttämään virheellisiä kytkentöjä.

Erikoiskaapeleissa ja asiakaskohtaisissa ratkaisuissa värejä voidaan joissain tapauksissa valita myös sovelluksen tai toimialan tarpeiden mukaan. Tärkeintä on kuitenkin varmistaa, että kaapeli täyttää käyttökohteen tekniset vaatimukset ja että sen merkinnät ovat selkeät koko käyttöiän ajan.

Oikein valitut ja selkeästi merkityt kaapelit tekevät asennuksesta sujuvampaa, parantavat turvallisuutta ja helpottavat kunnossapitoa teollisuuden eri sovelluksissa.
