Kaapelin sisävaippa ja sen merkitys

Mikä on kaapelin sisävaippa?

Sisävaippa on kaapelin sisäinen rakenneosa, joka jää ulkoapäin näkymättömäksi, mutta vaikuttaa merkittävästi kaapelin kestävyyteen ja toimintavarmuuteen. Sen tehtävänä on tukea johtimia ja pitää kaapelin sisäinen rakenne hallittuna erityisesti silloin, kun kaapeli liikkuu jatkuvasti.

Liikkuvissa sovelluksissa kaapeli altistuu toistuvalle taivutukselle, vedolle ja mekaaniselle rasitukselle. Siksi kaapelin rakenteen on oltava sellainen, että johtimet pysyvät oikeilla paikoillaan koko käyttöiän ajan. Kun johdinrakenne pysyy hallittuna, kaapeli kestää paremmin toistuvaa taivutusta, vetorasitusta ja liikettä. Tämä on erityisen tärkeää sovelluksissa, joissa kaapeli liikkuu jatkuvasti tai joissa energiaketjun liikepituudet ovat pitkiä.

ESIMERKKI

Tätä voidaan verrata kiskoihin, jotka ohjaavat junaa oikeaan suuntaan. Kaapelissa johtimet ovat ikään kuin juna ja sisävaippa toimii kiskoina, jotka pitävät rakenteen vakaana ja oikealla radalla.

Missä sisävaippa sijaitsee?

Sisävaippa sijaitsee kaapelin sisällä johdinrakenteen ja mahdollisen suojauksen välissä. Sitä käytetään erityisesti laadukkaissa kaapeleissa, jotka on suunniteltu jatkuvaan liikkeeseen ja dynaamisiin sovelluksiin.

Sisävaippa erottaa johdinrakenteen suojauksesta ja muodostaa johtimille tukevan rakenteen. Tämä auttaa pitämään johtimet oikeassa asennossa myös silloin, kun kaapeli liikkuu toistuvasti energiaketjussa.

Painepuristettu sisävaippa tuo lisätukea

Laadukkaissa chainflex-kaapeleissa käytetään painepuristettua sisävaippaa. Se tarkoittaa, että vaippamateriaali puristetaan valmistuksen aikana johtimien väleihin niin, että johdinrakenne asettuu tiiviisti ja tukevasti paikoilleen.

Tämän ansiosta johtimet eivät pääse liikkumaan vapaasti kaapelin sisällä, vaan ne pysyvät paremmin omilla paikoillaan myös pitkäaikaisessa käytössä. Lopputuloksena on kestävämpi rakenne ja pidempi käyttöikä erityisesti liikkuvissa sovelluksissa.

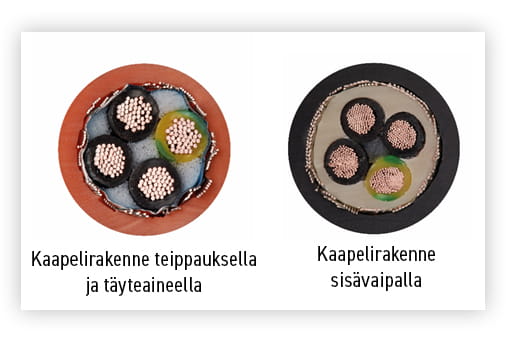

Sisävaippa vai täyteaine ja teippaus?

Sisävaipan vaihtoehtona voidaan käyttää teippausta tai kuitukangasta yhdessä täyteaineen kanssa. Tämä tekee kaapelin valmistuksesta yksinkertaisempaa ja usein myös edullisempaa.

Liikkuvissa energiaketjusovelluksissa sisävaippa tarjoaa kuitenkin selkeän edun, sillä se tukee johdinrakennetta huomattavasti paremmin. Pehmeät täytemateriaalit eivät anna johtimille yhtä vahvaa tukea, jolloin liike ja mekaaninen rasitus voivat ajan myötä aiheuttaa johtimien siirtymistä pois alkuperäisestä rakenteestaan.

Jos johtimet pääsevät liikkumaan kaapelin sisällä, kaapeliin voi syntyä ulospäin näkyvä spiraalimainen muodonmuutos. Tätä kutsutaan usein korkkiruuviefektiksi. Pahimmillaan se voi johtaa johdinvaurioihin ja koko järjestelmän toimintahäiriöihin.

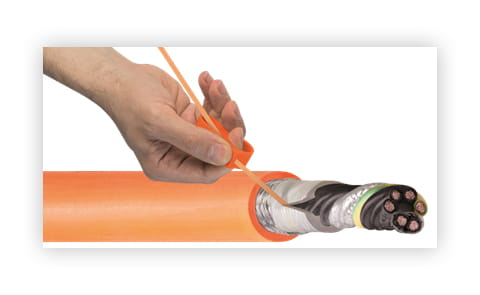

Helppo kuorinta CFRIP-langalla

Vaikka painepuristettu sisävaippa tekee kaapelin rakenteesta tukevan, se ei tarkoita, että kaapelin kuorinta olisi hankalaa. chainflex-kaapeleissa käytetään CFRIP-kuorintalankaa, jonka avulla kaapeli voidaan avata pituussuunnassa helposti ja turvallisesti.

Asentaja voi vetää kuorintalangasta ja avata vaipan haluttuun kohtaan ilman erillisiä kuorintatyökaluja. Tämä nopeuttaa asennusta ja vähentää riskiä, että johtimet vaurioituvat kuorinnan aikana.
