Laskentaperusteita keskuskaapin lämpötilansäädössä

Tutustu keskeisimpiin keskuskaapin lämpötilansäädön laskentaperusteisiin.

Tuki

Tarvittavat tiedot

  1. Kaapin mitat (korkeus, leveys, syvyys) (m)
  2. Kaapin sijainti (esim. yksittäinen kaappi, kaappeja rivissä...), kaapin pinta-ala A (m2)
  3. Kaapin materiaali (metalli, muovi) lämmönsiirtymiskerroin, k (W/m2K)
  4. Kaapin halutun sisälämpötilan Ti (C) ja oletetun ympäristön lämpötilan Tu (C) välinen lämpötilan ero ΔT (K=Kelvin).
  5. Muiden lämmittävien komponenttien (muuntajat, puolijohdereleet, yms) lämpöhäviöt Pv (W)


stegon laskuri

LASKURI
Kaapin pinta-ala grafiikka
  1. Kaapin pinta-ala
  2.  Kaapin sijainti, VDE 0660 osa 500 mukaan

Esim.

Yksittäinen kaappi, vapaa tila jokaisella sivulla, korkeus 2000 mm, leveys 800 mm, syvyys 600 mm.

A=1,8x2,0x(0,8+0,6)+1,4x0,8x0,6= 5,712 m2




Pinta-alakaava A (m²)


H = korkeus W = leveys D = syvyys

A = 1,8 x H x (W+ D) + 1,4 x W x D

A = 1,4 x W x (H + D) + 1,8 x D x H

A = 1,4 x D x (H + W) + 1,8 x W x H

A = 1,4 x H x (H x D) + 1,4 x W x H

A = 1,8 x W x H + 1,4 x W x D + D x H

A = 1,4 x W x (H + D) + D x H

A = 1,4 x W x H +0,7 x W + D x H

Kaapin materiaali ja lämmönsiirtymiskerroin k (W/m² K)



Maalattu teräs  k ~ 5,5 W/m²K

Ruostumaton teräs k ~ 4,5 W/m²K

Alumiini k ~ 12 W/m²K

Alumiini, kaksoisseinä k ~ 4,5 W/m²K

Polyesteri k ~ 3,5 W/m²2K

Lämpötilaero


ΔT (K=Kelvin)

ΔT = Ti - Tu

Laskentakaava tarvittavalle lämmittimelle

Tarvittava lämmitysteho Ph(W)

Esim.: W

= kaapin pinta-ala A (m²)

= 5,712 m²

x lämmönsiirtymiskerroin
k
(W/m² K)

x 5,5 W/m² x 15 K

x lämpötila
ero
ΔT (K)

=471,24 W



Vastaus: Tarvitaan 500 W lämmitin.

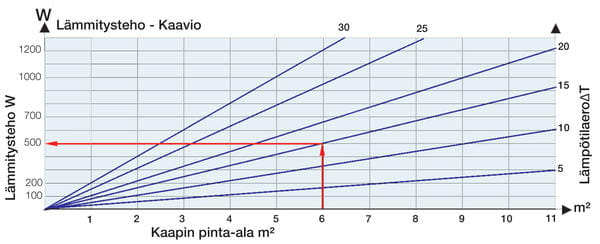

Vaihtoehtoisesti tarvittava lämmitysteho voidaan valita alla olevasta kaaviosta:

Lämmitysteho kaavio

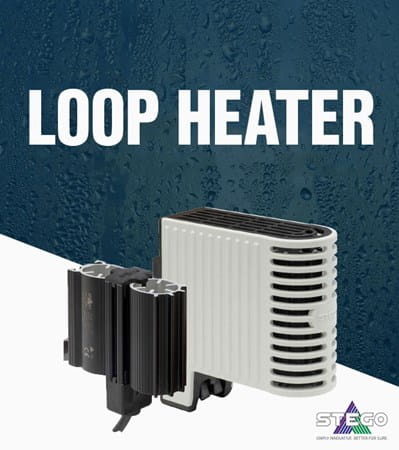

Stego Loop Heater lämmityselementit
Loop Heater - Lämpöelementit optimaaliseen lämmön jakamiseen Tuoteuutiset
uuden sukupolven termostaatit Push-In-liittimillä

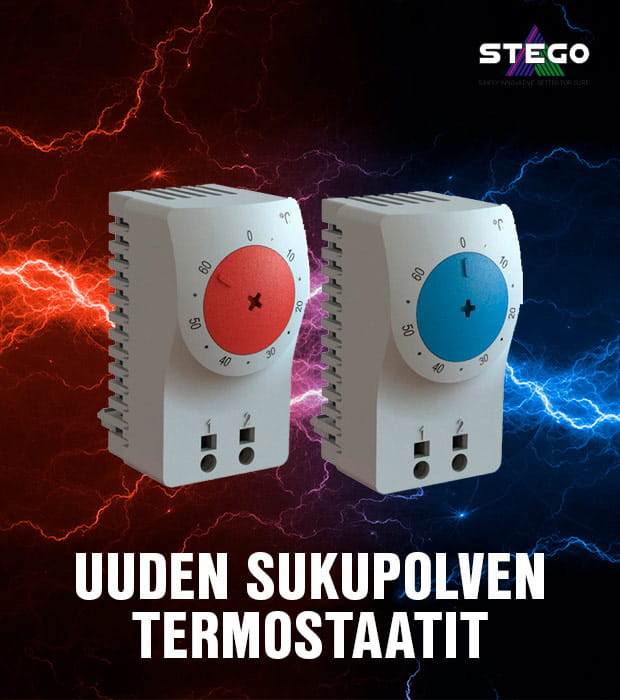

Uuden sukupolven KTO 111 ja KTS 111 -termostaatit Tuoteuutiset

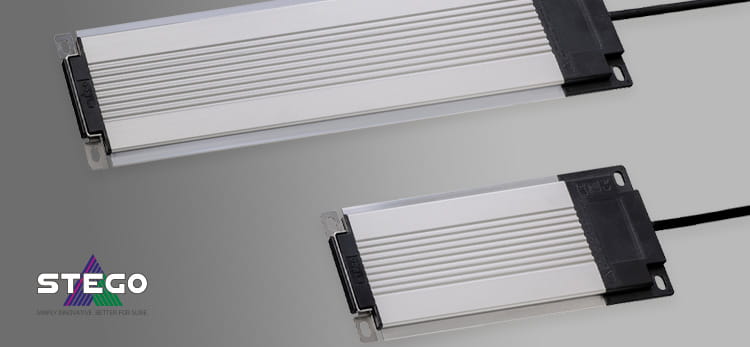

Ohuet 50W- ja 100W -lämmittimet
Ohuet 50W- ja 100W -lämmittimet Tuoteuutiset
Ter riippuohjaimet teollisuuteen
Riippuohjaimet teollisuuteen Tuoteuutiset

Tarvittaessa muiden lämmittävien komponenttien aiheuttamat lämpöhäviöt PV(W)

Tarvittava jäähdytys voidaan laskea seuraavan kaavan mukaan:

Tarvittava ilmanvirtaus V (m³/h) = Lämpöhäviöt Pv (W) x ilmavakio f (3.3 m³ K/Wh)

Lämpötilaero ΔT (K)

 Esim:

Laskukaava tarvittavan jäähdytyksen laskemiseen

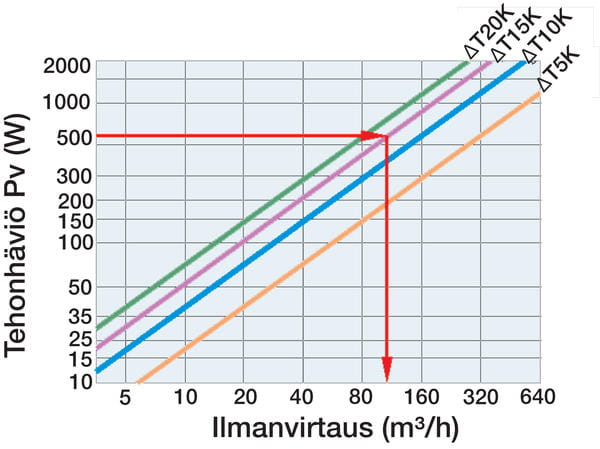

Tarvittava jäähdytys voidaan myös valita oheisesta kaaviosta:

Tarvittavan jäähdytyksen laskukaava
