Mikrokytkimien tekniset peruskäsitteet

Crouzetin mikrokytkimissä yhdistyvät kestävä rakenne ja suorituskyky. Tässä artikkelissa tutustutaan Crouzet mikrokytkimien teknisiin peruskäsitteisiin.

Tuki

crouzet kytkimien Tärkeimmät ominaisuudet

  • Korkeat suoritusarvot ja pitkä käyttöikä
  • Erittäin lyhyt liike
  • Alhainen kytkentävoima
  • Luotettava sekä liikeradan, että kytkentävoiman suhteen
  • Laaja valikoima toimivarsia eri käyttökohteisiin

Mikrokytkimien rakenne

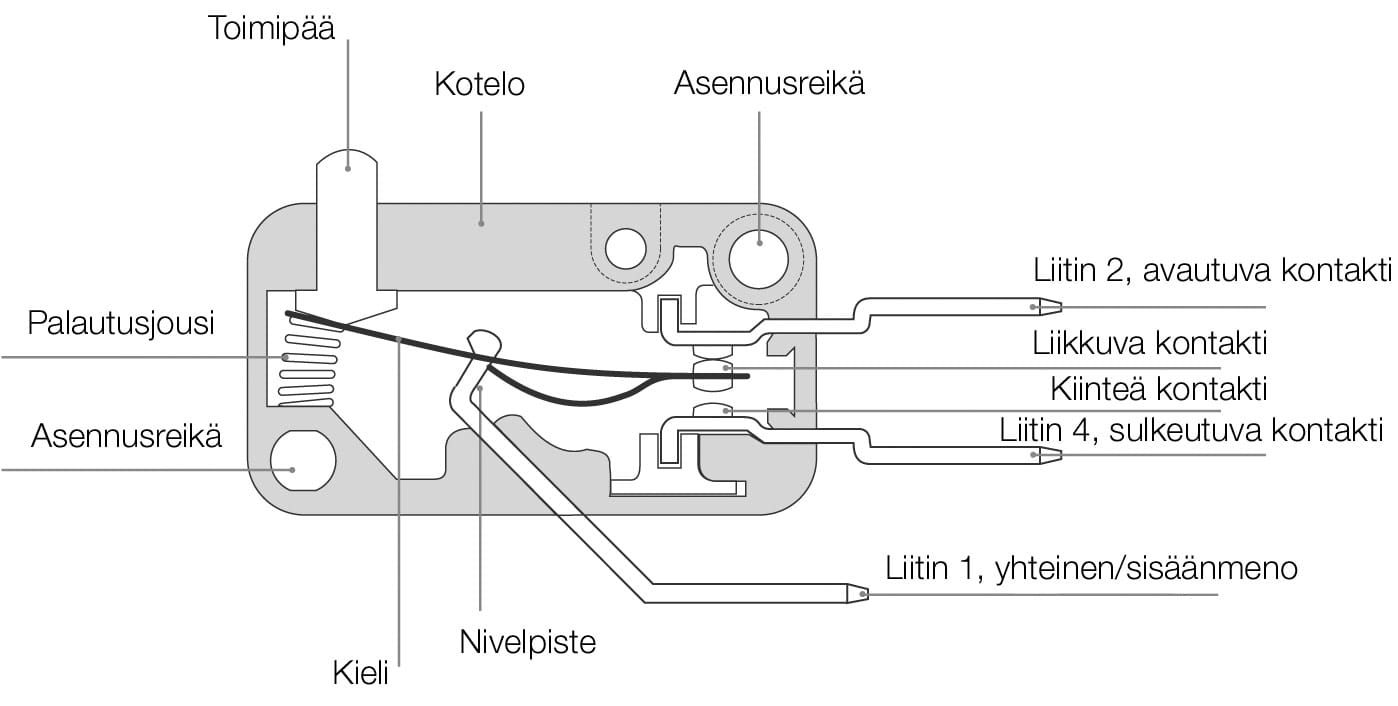

1-napainen vaihtokosketin

Mikrokytkin 1 napainen vaihtokosketin

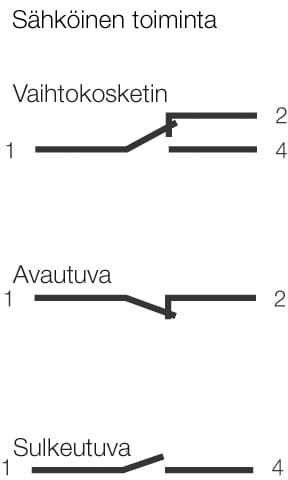

Mikrokytkinten sähköinen toiminta
Sulkeutuvassa ja avautuvassa piirissä on oltava sama napaisuus.

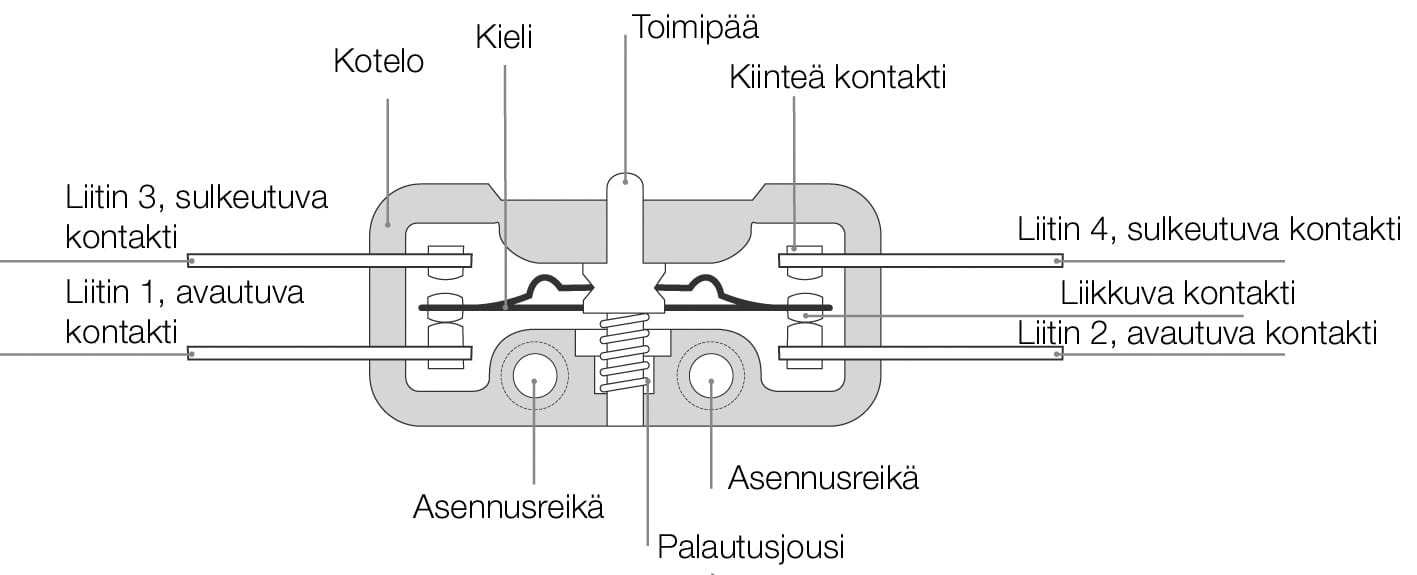

2-napainen vaihtokosketin

Mikrokytkin 2 napainen vaihtokosketin

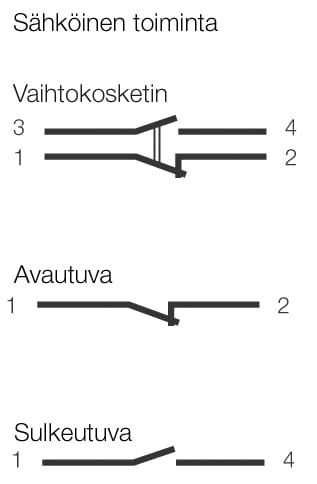

Mikrokytkinten sähköinen toiminta

Dielektriset ominaisuudet

Nimellisjännite ja katkaisukyky vaihtojännitteelle

Tasajännitteellä katkaisukyky riippuu jännitteestä, kärkivälistä sekä kuormasta. Mikäli jokin käyristä (kts. alla) ylittyy saattaa syntyä voimakasta kipinöintiä tai pysyvä valokaari. Erikoissovelluksissa ota yhteyttä, niin autamme sinua.

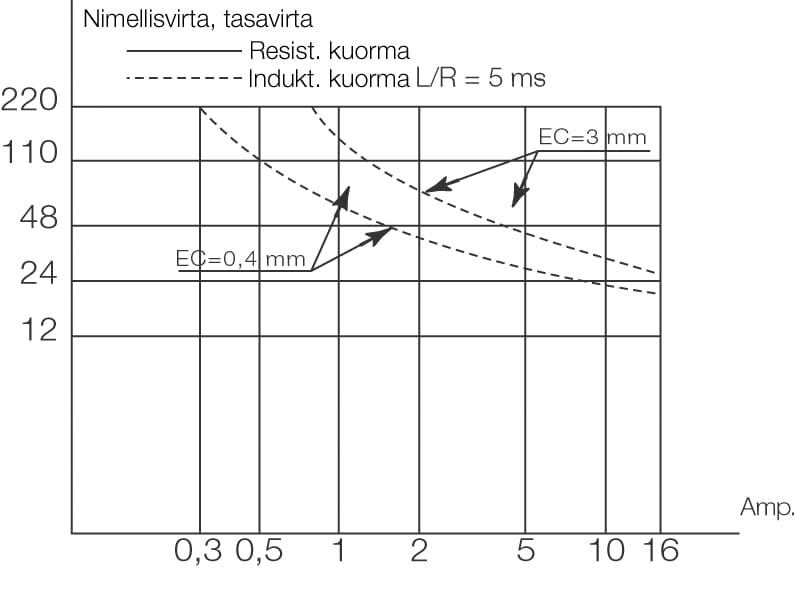

Nimellisvirta ja tasavirta

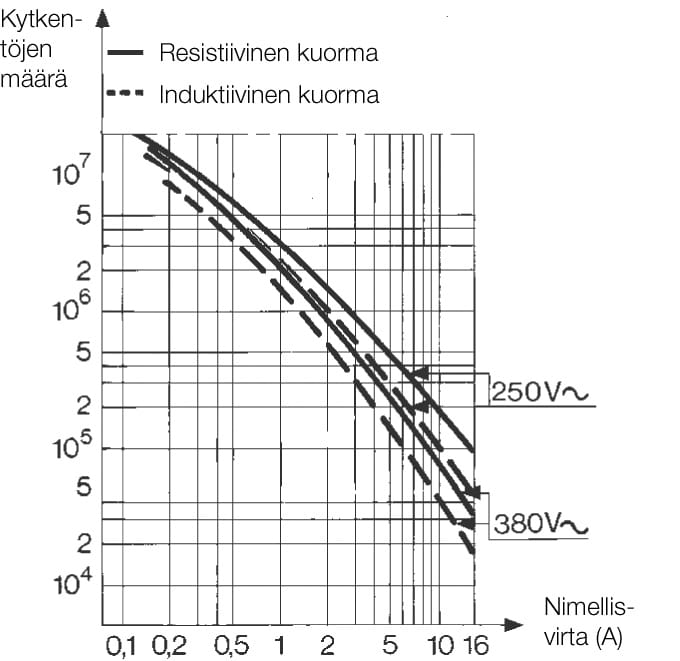

Toimintakäyrät

Toimintakäyrästä ilmenee mikrokytkimen sähköinen elinikä vakio-olosuhteissa (20°C, 1 kytkentä/2 sekuntia). HUOM! Suljetuilla mikrokytkimillä ja tasavirtakuormilla kytkentätaajuus on 1 kytkentä/6 sekuntia.

Mikrokytkinten toimintakäyrät

Toiminta

Mikrokytkimen toiminta
Kytkentävoima kohdistetaan mieluiten suoraan toimipäähän pituussuuntaisesti. Useimmat mikrokytkimistämme sallivat jopa 45º tulokulman.


Toimintavarsi

Mikrokytkin toimintavarsi
Kun kytkentä tapahtuu rullatoimivarrella, voima sovitetaan kuvan osoittaman suuntaisesti.

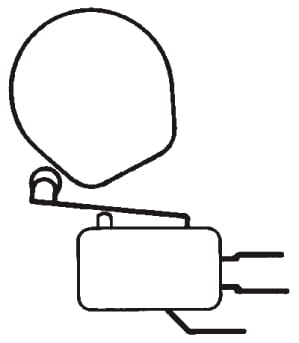

Mikrokytkin toimintavarsi
Kun liike on nopea, kohteen profiilin täytyy olla sellainen, että kytkentämekanismi ei altistu rajuille iskuille.

Standardit ja hyväksynnät

Mikrokytkimemme ovat kansainvälisten suositusten (IEC), amerikkalaisten (UL) ja/tai eurooppalaisten standardien (EN) mukaisia. Lisätietoja hyväksynnöistä voidaan toimittaa pyynnöstä.

EU-direktiivi

Mikrokytkimemme täyttävät EU:n teknisen direktiivin (matalajännitedirektiivin) 72/23 ja voidaan käyttää konedirektiivin 83/392 runkona.

ISO 14001

ISO 14001 on tunnustetuin kansainvälinen ympäristöjärjestelmien standardi ja se on käytössä maailmanlaajuisesti. Ympäristöasiat ovat olennainen osa Crouzetin mikrokytkin valmistuksessa ja tuotekehityksestä aina tuotteen pakkaamiseen asti.
