Näin valitset oikean RAM-kiinnikkeen
Oikean RAM-kiinnikkeen valinta tarkoittaa oikeaa mitoitusta alusta alkaen. Ajoneuvoissa ja koneissa pelkkä laitteen paino ei ratkaise – myös tärinä, iskut, nopeus ja asennuskulma vaikuttavat. Jotta asennus pysyy vakaana pitkällä aikavälillä, on valittava oikea pallokoko, sopiva varren pituus ja oikea kiinnitysratkaisu. Tässä oppaassa käymme läpi, miten se tehdään – vaihe vaiheelta.
Tuki
Mikä on RAM-kiinnike?
RAM-kiinnike on modulaarinen palloniveljärjestelmä, jonka on kehittänyt RAM Mounts esimerkiksi puhelimien, tablettien, GPS-laitteiden ja teollisuusnäyttöjen kiinnittämiseen ajoneuvoihin ja koneisiin.

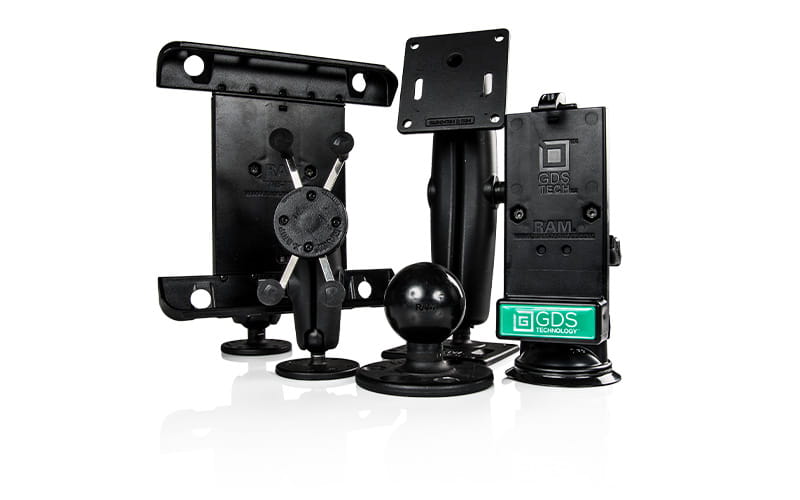

Järjestelmä koostuu kolmesta pääosasta:
• Alusta (base) – kiinnitetään ajoneuvoon tai koneeseen
• Varsi (arm) – yhdistää kaksi palloa ja mahdollistaa säädettävyyden
• Pidike (holder) – sovitettu kiinnitettävälle laitteelle
Kumipäällysteinen alumiinipallo vaimentaa tärinää ja mahdollistaa portaattoman säädön. Kaikkien RAM-järjestelmän osien on oltava samaa pallokokoa (A, B, C, D tai E).
Oikean RAM-kiinnikkeen valinnassa on tärkeää ymmärtää, miten nämä osat toimivat yhdessä – ja miten käyttöympäristö vaikuttaa mitoitukseen.
Vaihe 1 – Valitse oikea pallokoko
Pallokoko on koko RAM-järjestelmän perusta. Se määrittää, kuinka vakaa ratkaisu on ja kuinka suuren kuormituksen se kestää pitkällä aikavälillä.
| Koko | Pallon halkaisija | Tyypillinen käyttökohde |
|---|---|---|
| A | 14 mm | Erittäin kevyt varustus |
| B | 25 mm | Puhelimet ja erittäin kevyet laitteet |
| C | 38 mm | Tabletit ja päätelaitteet |
| D | 57 mm | Raskaammat näytöt |
| E | 86 mm | Erittäin raskas varustus |
Ilmoitetut käyttökohteet ovat suuntaa-antavia. Varren pituus, asennuskulma ja tärinä vaikuttavat todelliseen kuormitukseen, ja ne tulee aina huomioida mitoituksessa.
Näin ajattelet käytännössä
Pelkkä paino ei ratkaise – myös käyttöympäristö, jossa RAM-kiinnikettä käytetään, vaikuttaa valintaan.
- Puhelin henkilöautossa → B-koko
- Tabletti kuorma-autossa → B tai C
- Tabletti trukissa ilman jousitusta → C
- Yli 4–5 kg näyttö työkoneessa → D
Jos epäröit kahden pallokoon välillä, on useimmissa tapauksissa järkevää valita suurempi. Se tarjoaa paremman vakauden ja pidemmän käyttöiän.
Valitse pallon koko
Vaihe 2 – Valitse oikea alusta
Kun pallokoko on valittu, seuraava vaihe on valita alusta asennuspinnan mukaan.
Yleisimmät vaihtoehdot:
- Tasainen pinta (ruuvikiinnitys) – kojelauta, koneen runko
- Putki- tai kaidekiinnitys – ohjaustanko, suojakaari
- Imukuppikiinnitys – lasipinta
- Erikoiskiinnikkeet – räätälöidyt ratkaisut
Alusta toimitetaan valitun pallokoon mukaisella kiinteällä pallolla.
Huomioi, että asennuspinnan vakaus vaikuttaa koko ratkaisuun. Heikkoa kiinnitystä ei voi kompensoida suuremmalla pallokoolla.
Valitse alusta
B-koon putkikiinnikkeet
RAM putkikiinnike
- Kiinnike pyöreille putkille
- Halkaisijoille Ø 25,4-53,3 mm
- V-mallinen aluslevy

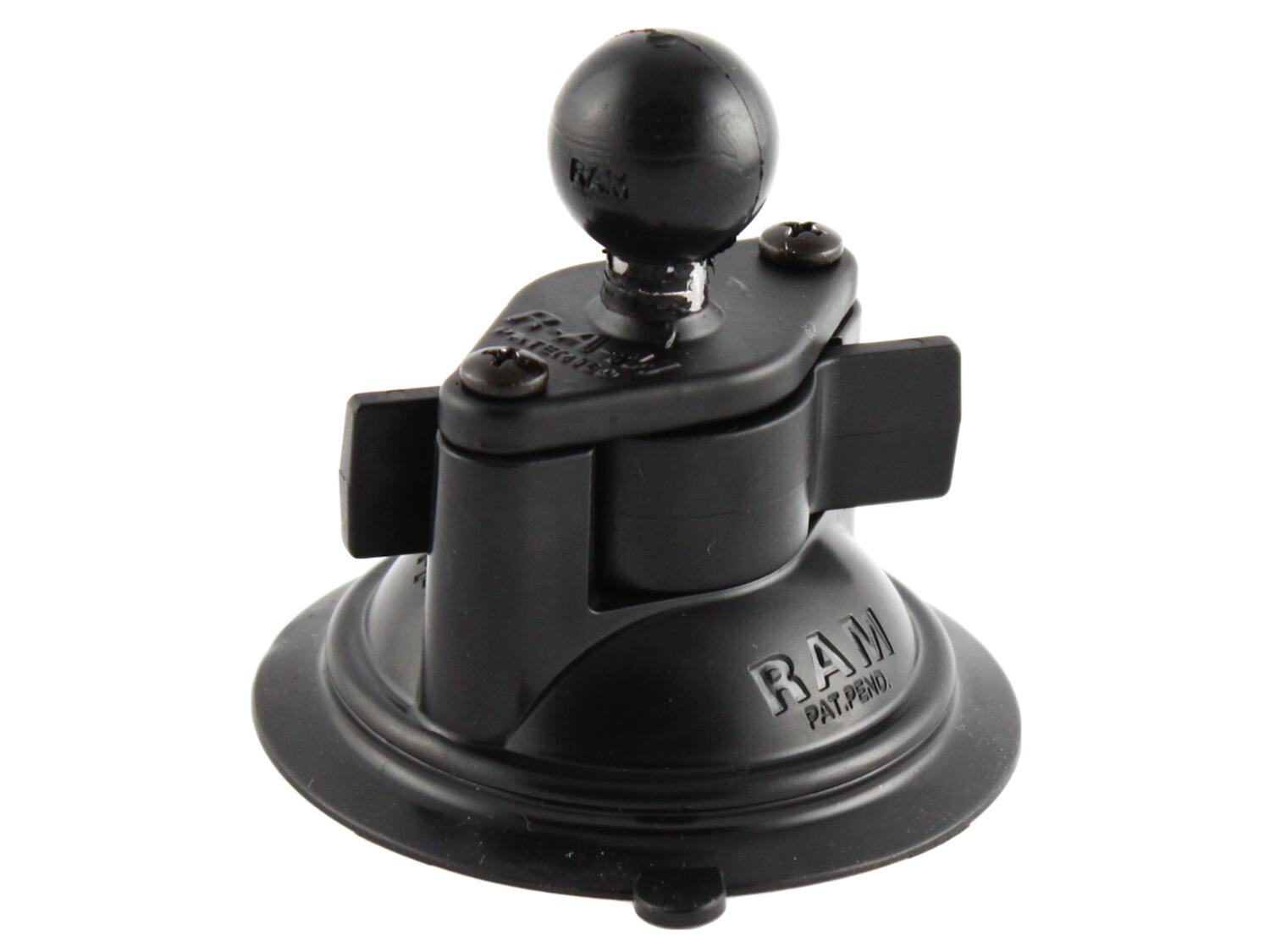

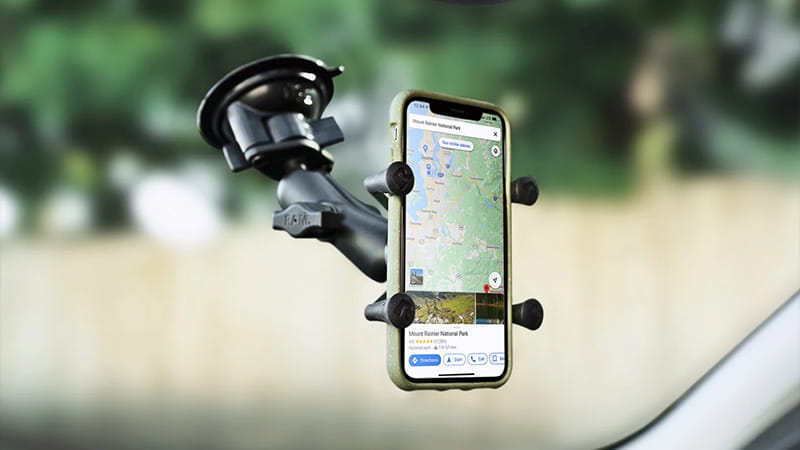

B-koon imukuppikiinnikkeet
RAM imukuppikiinnike
- Imukuppikiinnitys
- "Twist lock"
- Vahva pito mm. tuulilasiin
B-koon kiinnikkeet neliöputkeen
RAM kiinnike neliöputkeen
- Neliönmuotoiselle putkelle
- Leveydelle 38,1 - 101,6 mm
- Merialumiinia

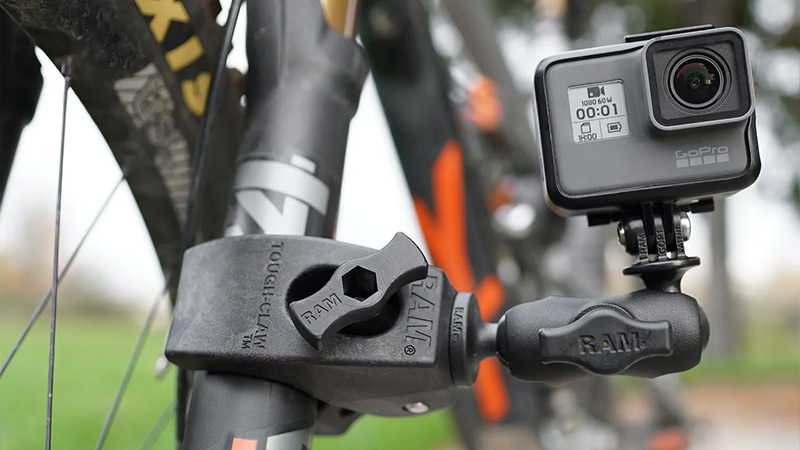

B-koon Tough-Claw leukakiinnikkeet
RAM Tough-Claw leukakiinnike
- Nopea kiinnitys ja irroitus
- Puristusalue 15,9 - 55,6 mm
- Erittäin luja komposiitti
B-koon yoke kiinnikkeet
RAM yoke kiinnike
- Kiinnike putkille
- Halkaisijoille Ø 15,9-31,8 mm
- Merialumiinia

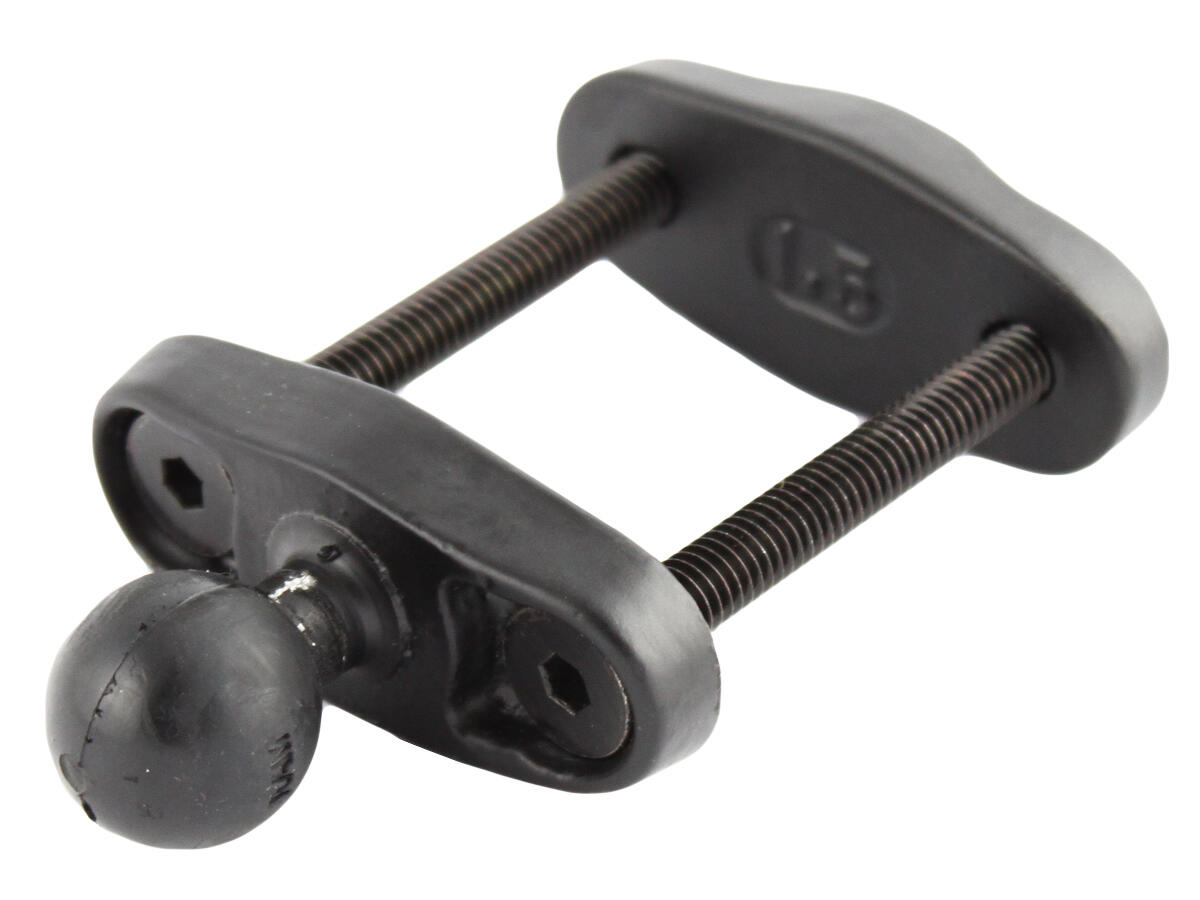

B-koon U-pulttikiinnikkeet
RAM U-pulttikiinnike
- Tankokiinnitykseen
- Halkaisijoille Ø 12,7-31,7 mm
- Sovitin kapeammille tangoille
Vaihe 3 – Valitse oikea varsi
Varsi yhdistää kaksi palloa ja mahdollistaa säädettävyyden useaan suuntaan. Tässä vaiheessa päätät, kuinka pitkälle kiinnikkeen tulee ulottua ja kuinka paljon säätövaraa tarvitaan.
- Lyhyt varsi – maksimaalinen vakaus
- Vakiopituinen varsi – tasapaino ulottuvuuden ja jäykkyyden välillä
- Pitkä varsi – enemmän joustavuutta, mutta suurempi momenttikuormitus
Mitä pidempi varsi, sitä suurempi vipuvaikutus. Tärisevässä ympäristössä kannattaa siksi valita mahdollisimman lyhyt varsi.
Valitse varsi
Vaihe 4 – Valitse pidike laitteellesi
Lopuksi valitaan pidike sen mukaan, mikä laite asennetaan ja miten sitä käytetään.
Yleisimmät tyypit:
- Puhelinpidike
- Tablettipidike
- GPS-pidike
- Kiinnikkeet teollisuusnäytöille
Vaativammissa käyttöympäristöissä, kuten trukeissa tai työkoneissa, suosittelemme kestävämpiä pidikkeitä kuin henkilöautokäytössä.
Valitse pidike
X-Grip® Yleismallin teline 12-13\" Tableteille
RAM X-Grip® Yleismallin teline 12-13" Tableteille
- Yleiskiinnike tableteille
- X-mallinen jousikiinnike
- Kiinnitys AMPS reikäkuviolla
- 12-13" Tableteille
X-Grip® yleismallin teline isoille puhelimille
RAM X-Grip® yleismallin teline isolle puhelimelle
- Yleiskiinnike suuremmille puhelimille
- X-mallinen jousikiinnike
- Sisältää B-kokoisen kiinnityspallon
- Saatavana myös Vibe-Safe adapterilla
X-Grip® Yleismallin teline 9-11\" Tableteille
RAM X-Grip® Yleismallin teline 9-11" Tableteille
- Yleiskiinnike tableteille
- X-mallinen jousikiinnike
- Kiinnitys AMPS reikäkuviolla
- 9-11" Tableteille
X-Grip® yleismallin teline 7-8\" tableteille
RAM X-Grip® Yleismallin teline 7-8" Tableteille
- Yleiskiinnike tableteille
- X-mallinen jousikiinnike
- Sisältää C-kokoisen kiinnityspallon
X-Grip® yleismallin teline puhelimille
RAM X-Grip® yleismallin teline puhelimelle
- Yleiskiinnike puhelimille
- X-mallinen jousikiinnike
- Sisältää B-kokoisen kiinnityspallon
- Saatavana myös Vibe-Safe adapterilla

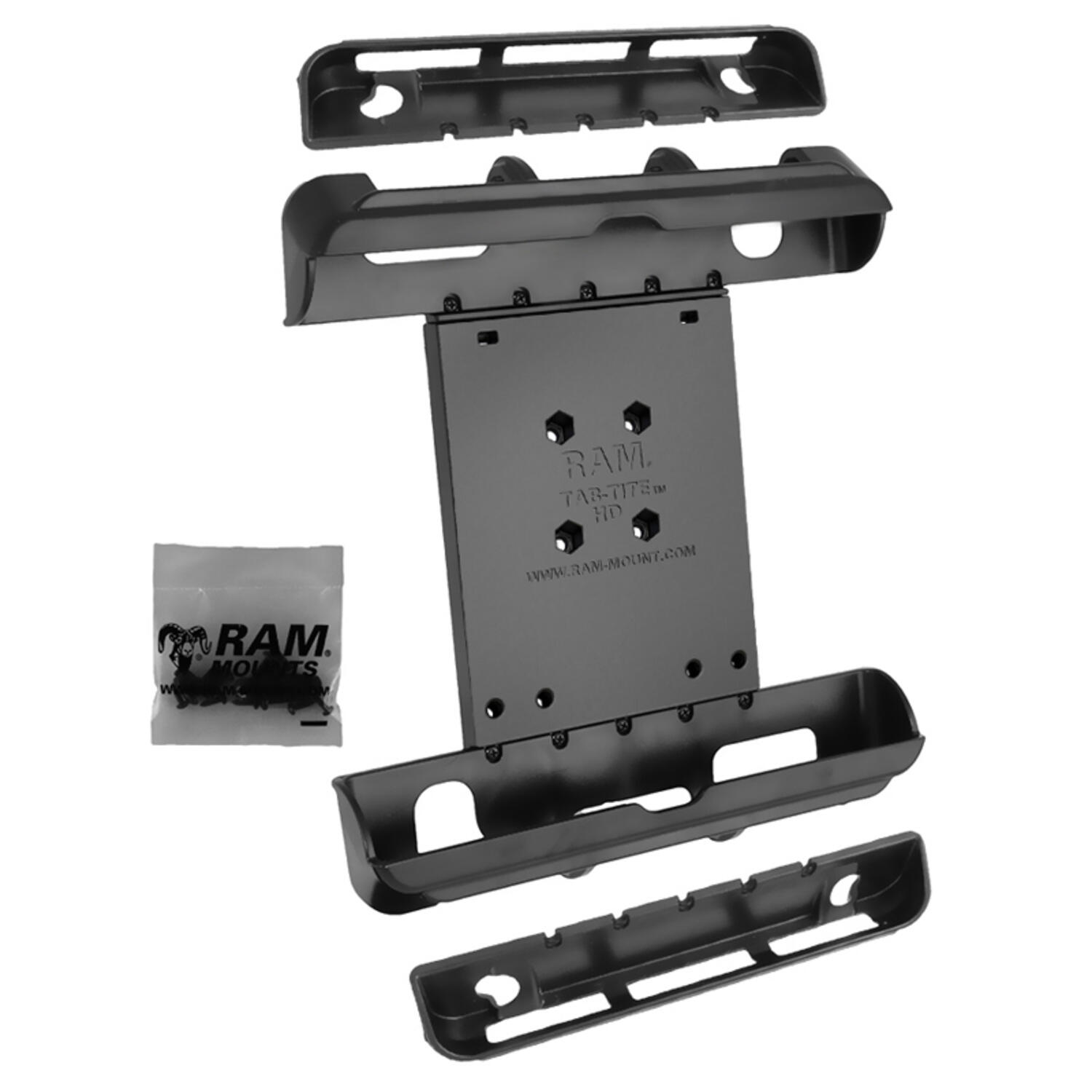

Tab-Tite telineet 9-11'' tableteille
RAM Tab-Tite yleis- ja mallikohtaiset telineet 9-11'' tableteille
- Jousikuormitteinen pidike
- Myös lukittavat mallit
- Kiinnitys AMPS reikäkuviolla
Mukauta valinta käyttöympäristön mukaan
Sama paino voi tarkoittaa erilaista kuormitusta käyttökohteesta riippuen. Siksi tabletti, joka toimii B-koolla rauhallisessa ympäristössä, voi vaatia C-koon vaativammassa sovelluksessa.
Kuljetus
Suhteellisen tasaiset ja jatkuvat tärinät.
- Puhelin → useimmiten B-koko
- Tabletti → B tai C, riippuen painosta ja varren pituudesta
Maatalous
Epätasainen alusta ja voimakkaat tärinät.
- Tabletti → vähintään C-koko
- Raskaammat näytöt → D-koko
- Lyhyttä vartta suositellaan

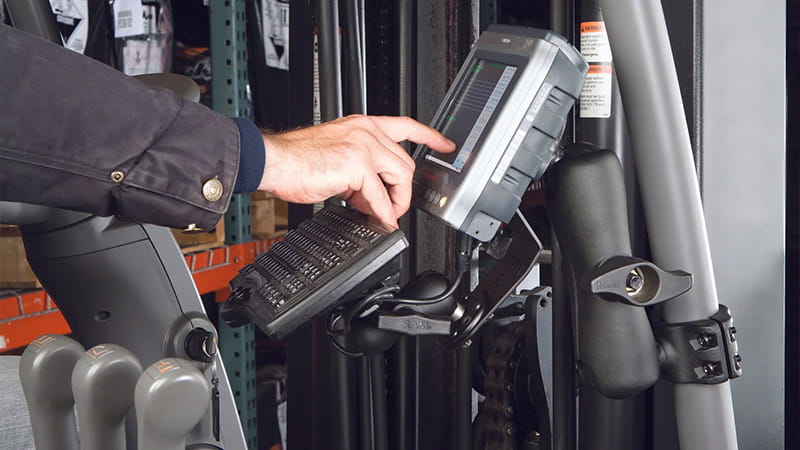

Materiaalinkäsittely
Korkeat ja äkilliset iskukuormat.
- Päätteet → usein C tai D
- Tukeva alusta ja lyhyt varsi ovat erityisen tärkeitä
Tärkeää muistaa
- Kaikkien osien on oltava samaa pallokokoa
- Valitse mahdollisimman lyhyt varsi
- Mitoita riittävällä marginaalilla tärisevissä ympäristöissä
- Ammattikäytössä ratkaisu tulee testata todellisessa käyttöympäristössä
Autamme sinua mielellämme
RAM-järjestelmän joustavuus mahdollistaa lähes minkä tahansa ratkaisun toteuttamisen – mutta oikea mitoitus on ratkaisevaa pitkäaikaisen vakauden kannalta.Jos tarvitset tukea RAM-kiinnikkeen valinnassa, autamme mielellämme löytämään ratkaisun, joka sopii juuri sinun sovellukseesi ja käyttöympäristöösi.
