Star-quad eli nelikierrekaapelin edut

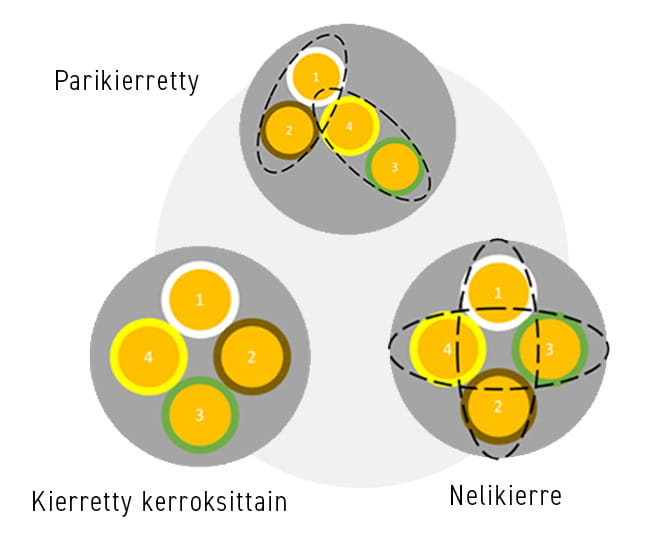

Mitä eroa eri kierretavoilla on?

Kerroksittain kierretyt johtimet

Yksinkertaisin tapa selittää kerroksittain kierretyt johtimet on seuraava: johtimet kierretään yhteen järjestyksessä nousevassa järjestyksessä. Tällöin järjestys on: johdin 1, johdin 2, johdin 3 ja johdin 4.

Parikierretty (twisted pair)

Usein signaaleja täytyy siirtää kahden johdinparin kautta. Tällöin on riski, että parien signaalit häiritsevät toisiaan. Tätä ilmiötä kutsutaan lähipään ylikuulumiseksi (near-end crosstalk tai NEXT). Tämän ehkäisemiseksi käytetään parikierrettä, jossa kaksi johdinta kierretään yhteen pariksi. Tämän jälkeen parit kierretään keskenään yhteen.

Tämän kiertotavan haittapuolena on, että kaapelista tulee paksumpi ja vähemmän pyöreä verrattuna kerroksittain kierrettyihin johtimiin. Energiansiirtoketjusovelluksissa kaapelin halkaisija on tärkeä, koska tilaa on rajallisesti ja taivutussäde riippuu ulkohalkaisijasta. Lisäksi kaksiparinen kaapeli ei ole mekaanisesti yhtä kestävä kuin kerroksittain kierretty kaapeli.

Tilanteissa, joissa sähköisten signaalien ylikuuluminen ei ole merkittävää, kerroksittain kierretty rakenne on kustannustehokkain vaihtoehto. Energiansiirtoketjusovelluksissa se on myös mekaanisesti kestävin ratkaisu.

Nelikierteen edut

On olemassa tehokas tapa yhdistää hyvä ylikuulumisen vaimennus ja mekaaninen kestävyys. Kun kaksi johdinparia asetetaan ristiin, saavutetaan sama vaikutus kuin parikierteessä – mutta ilman sen haittoja. Tätä rakennetta kutsutaan nelikierteeksi (star quad).

Tässä kiertotavassa johtimia ei järjestetä peräkkäin (1, 2, 3, 4), vaan järjestys on 1, 3, 2, 4.

Rakenteen etuna on, että kaapeli säilyy ohuena ja mekaanisesti vakaana kuten kerroksittain kierretty kaapeli, mutta samalla ylikuuluminen vaimenee yhtä tehokkaasti kuin parikierteisessä data- tai väyläkaapelissa.

Erityisesti energiansiirtoketjusovelluksissa tämä rakenne on parempi vaihtoehto kuin perinteinen parikierre.
