Tässä artikkelissa vastataan seuraaviin kysymyksiin: Miksi kaapeli tarvitsee suojauksen? Ja mitä kaapelin suojauksessa on otettava huomioon?
Tuki
Kaapelin suoja toimii sähkömagneettisen yhteensopivuuden suojana. Se estää kaapelin sisältä tulevien häiriösignaalien pääsyn ulkopuolelle, jolloin ne eivät häiritse muita kaapeleita tai sähkölaitteita. Lisäksi suoja estää ulkoisten häiriöiden pääsyn kaapelin sisälle.
EMC tulee sanoista electromagnetic compatibility, suomeksi sähkömagneettinen yhteensopivuus. Se tarkoittaa, että eri laitteet eivät häiritse toistensa toimintaa. Tämän suojan varmistamiseksi kaapeli on suojattava sähköisesti.
Suojauksen tehokkuutta kuvataan usein suojan optisella peittoasteella. Tällä tarkoitetaan sitä kaapelin pinta-alaa, jonka suoja peittää optisesti. Esimerkiksi jos kaapelissa käytetään kalvoa suojana, peittoasteeksi voidaan sanoa 100 %. chainflex-kaapeleiden optinen peittoaste voi olla enintään 90 %, koska niiden suoja muodostuu tinatuista kuparilangoista.

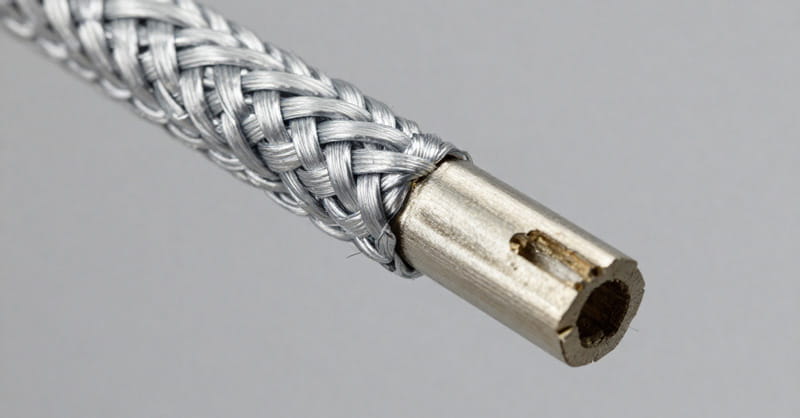

Kaapeli punotulla suojalla

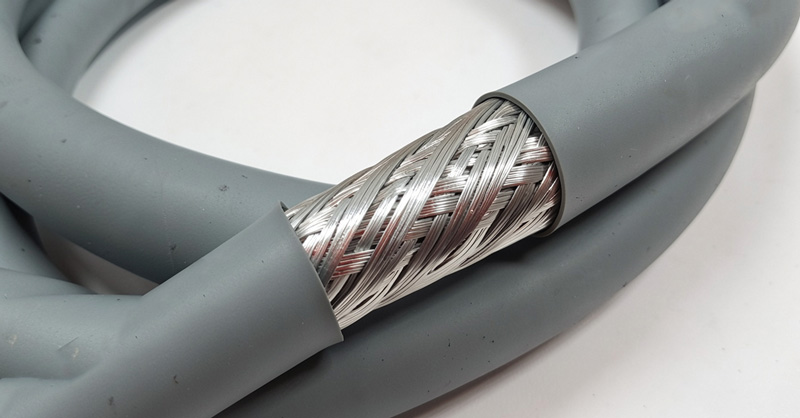

Kiertosuojattu kaapeli
Kaapelin suojaus on aina valittava käyttökohteen mukaan. chainflex-kaapeleissa erotamme toisistaan energiaketjuissa käytettävät lineaarisen liikkeen kaapelit ja kiertoliikkeeseen tarkoitetut kaapelit, kuten robottisovelluksissa käytettävät kaapelit.
Lineaarisessa liikkeessä ei tule käyttää samaa suojausta kuin kiertoliikkeessä, vaan edellä kuvattua punottua suojaa.
Kiertoliikesovelluksissa käytettävissä kaapeleissa käytämme mahdollisuuksien mukaan kierrettyä suojaa. Tällöin suojan kuparilangat eivät ole punottuja, vaan ne on kierretty yhteen suuntaan. Ulkonäöltään rakenne muistuttaa spiraalia, joka kiertyy kaapelin sisäosan ympärille.

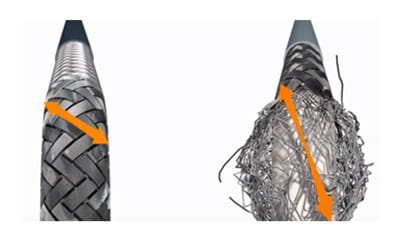

Näin voidaan varmistaa korkea suojauksen peittoaste myös kiertoliikesovelluksissa, sillä suoja voi avautua ja sulkeutua liikkeen aikana.
Katso kattava igus-chainflex -kaapelivalikoimamme.
