DC/DC muuntimet korkealla hyötysuhteella

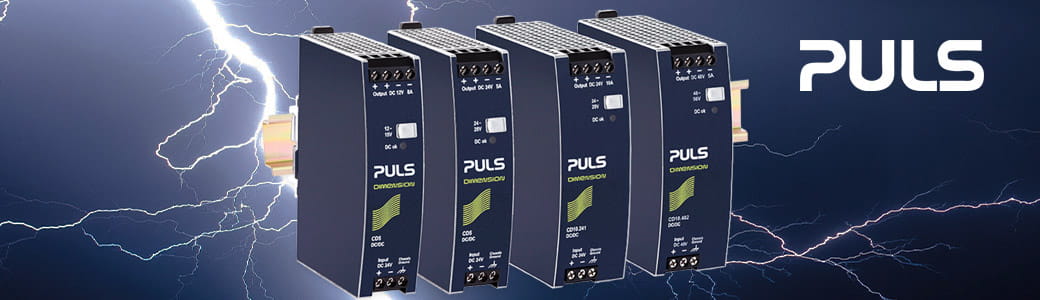

Pulsin Dimension CD-sarja tarjoaa tehokkaat ja kestävät DC/DC-muuntimet tehoalueella 92-240 W.

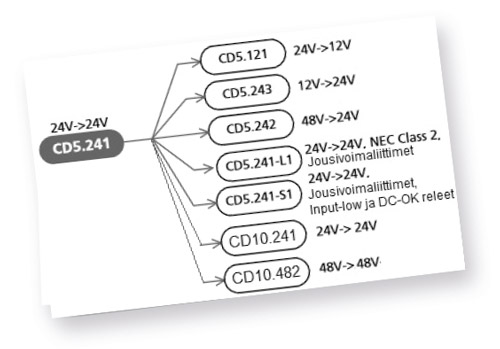

Yhteistä CD-sarjan DC/DC-muuntimille on suuri sietokyky transientteja, ylijännitteitä ja takaisinkytkentäkuormia vastaan. Tämä tarkoittaa, että DC/DC-muuntimet lisäävät aktiivisesti järjestelmän käytettävyyttä. Viimeisimmät lisäykset tähän tuotesarjaan ovat CD10.241 (input 24 V DC; output 24 V DC/10 A) ja CD10.482 (input 48 V DC; output 48 V DC/5 A).
Uusissa DC/DC-muuntimissa on erittäin korkea hyötysuhde, CD10.241 hyötysuhde 94,2 % ja CD10.482 hyötysuhde 95,1 %. Muuntimet tuottavat 30 % vähemmän tehohäviötä kuin seuraavaksi lähimmän kilpailijan muunnin. Pienten tehohäviöiden ansiosta muuntimien koko on erittäin kompakti, leveys vain 42 mm. Erittäin pieni koko mahdollistaa helpon asennuksen ja säästää arvokasta tilaa DIN-kiskolla.
Kaikki CD-sarjan DC/DC-muuntimet tarjoavat potentiaalivapaan, stabiloidun ja galvaanisesti erotetun SELV-/PELV-lähtöjännitteen, joten niitä voidaan useissa eri sovelluksissa. Niitä voidaan käyttää esimerkiksi akkukäyttöisissä sovelluksissa tuottamaan stabilisoitu tasajännite.
Galvaanisen erotuksen ansiosta ne sopivat erinomaisesti itsenäisten järjestelmien asennukseen. Tämä ominaisuus on erittäin tärkeä sähköturvallisuuden kannalta kriittisissä järjestelmissä, kuten laiva- ja rautatie- sekä prosessiteollisuuden sovelluksissa.

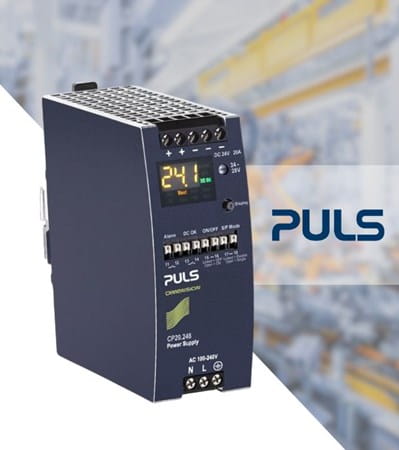

Dimension CD-sarjan DC/DC-muuntimien lisäksi Pulsilta löytyy laaja valikoima teholähteitä, joissa myös DC-syöttö. DC-syöttöjännitteellä olevia teholähteitä löytyy mm. Dimension CP- ja Q-sarjoista sekä MiniLine sarjasta. Teholähteiden DC-syöttöalue on tyypillisesti noin 90-180 V DC ja laajalla DC-syötöllä olevien teholähteiden DC-syöttö noin 90-360 V DC.
lisätiedot

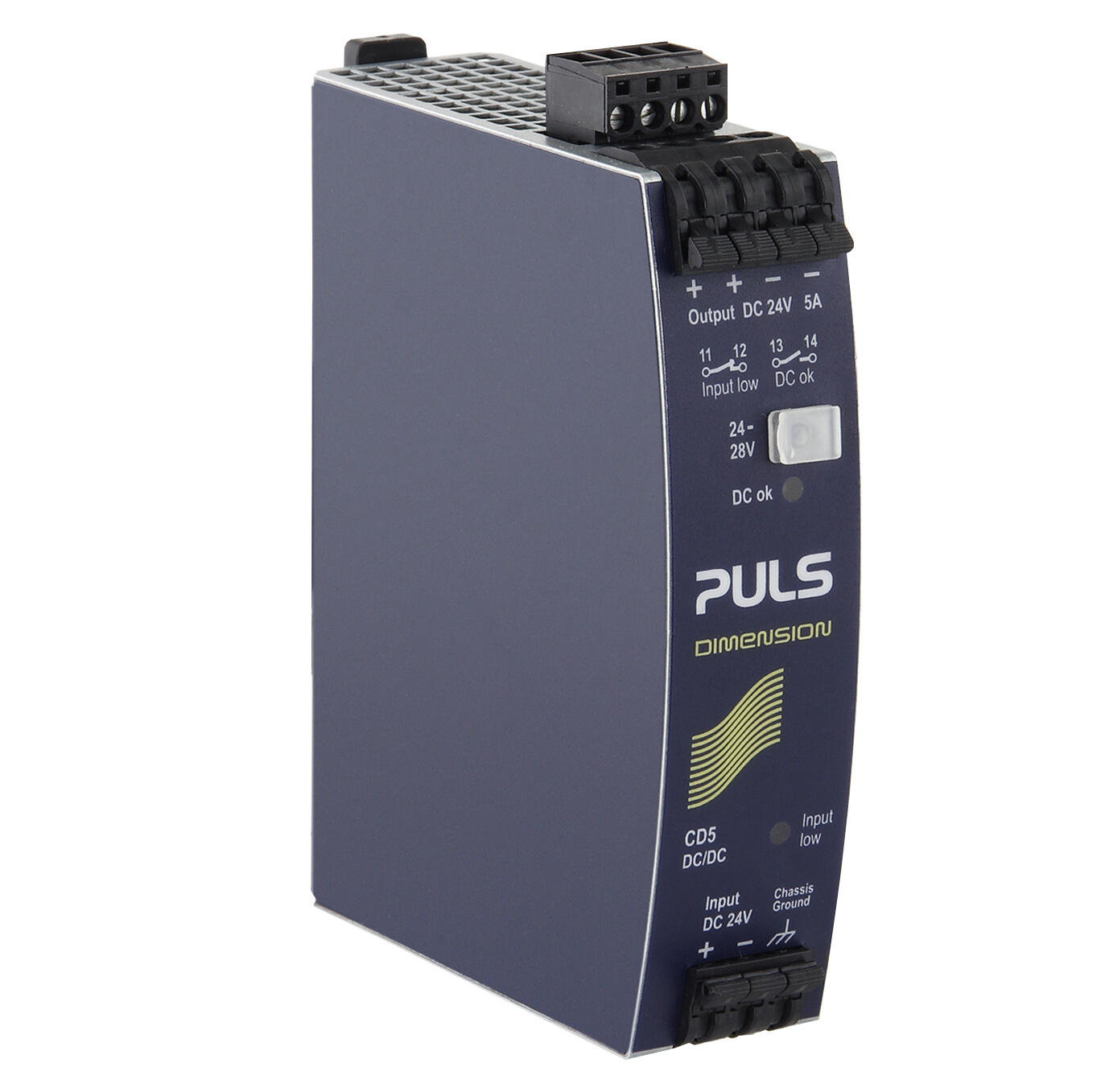

Dimension DC/DC-muunnin 24/24 V DC
24/24 V DC, 5 A ja 24/12 V DC, 8 A
- Leveys 32 mm
- Hyötysuhde jopa 90 %
- 20 % tehoreservi
- Galvaanisesti erotettu tulo/lähtö

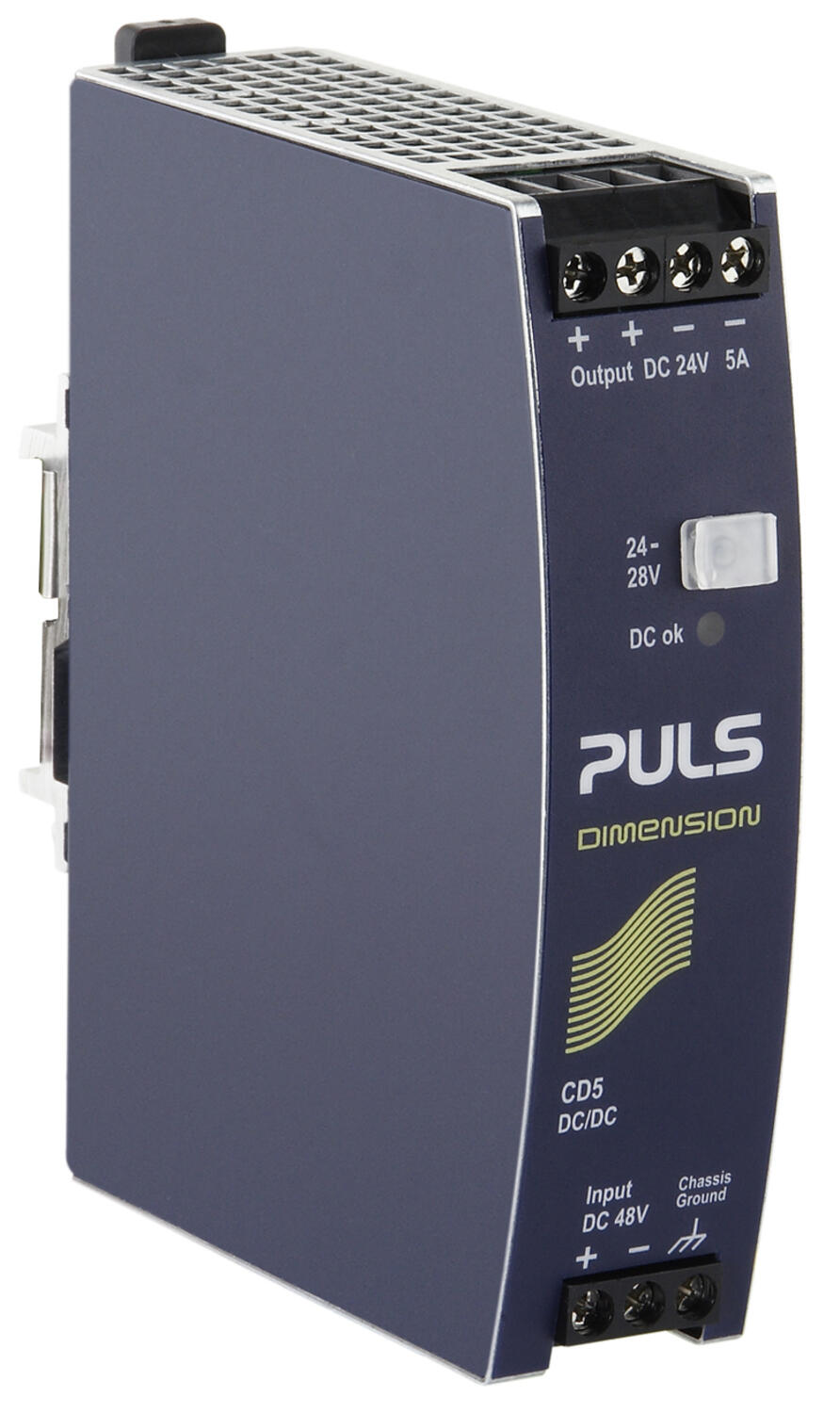

Dimension DC/DC-muunnin 48/24 V DC
48/24 V DC 5 ja 10 A, 12/24 V DC 5 A
- Leveys 32 ja 42 mm
- Hyötysuhde jopa 94 %
- 20 % tehoreservi
- Galvaanisesti erotettu tulo/lähtö

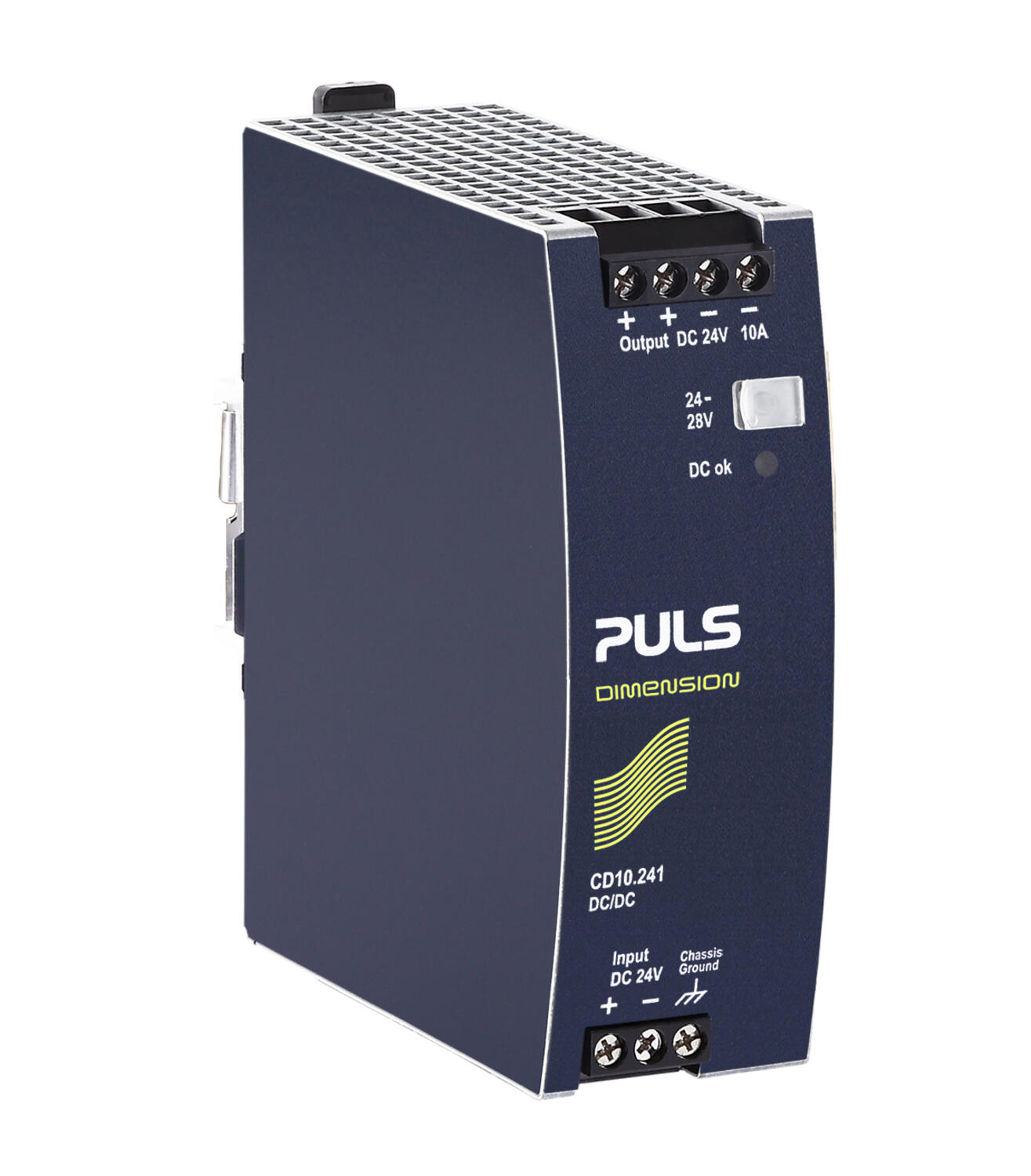

Dimension DC/DC-muunnin 24/24 V DC 10 A
24/24 V DC, 10 A
- Leveys 42 mm
- Hyötysuhde 94,2%
- 20% tehoreservi
- Galvaanisesti erotettu tulo/lähtö

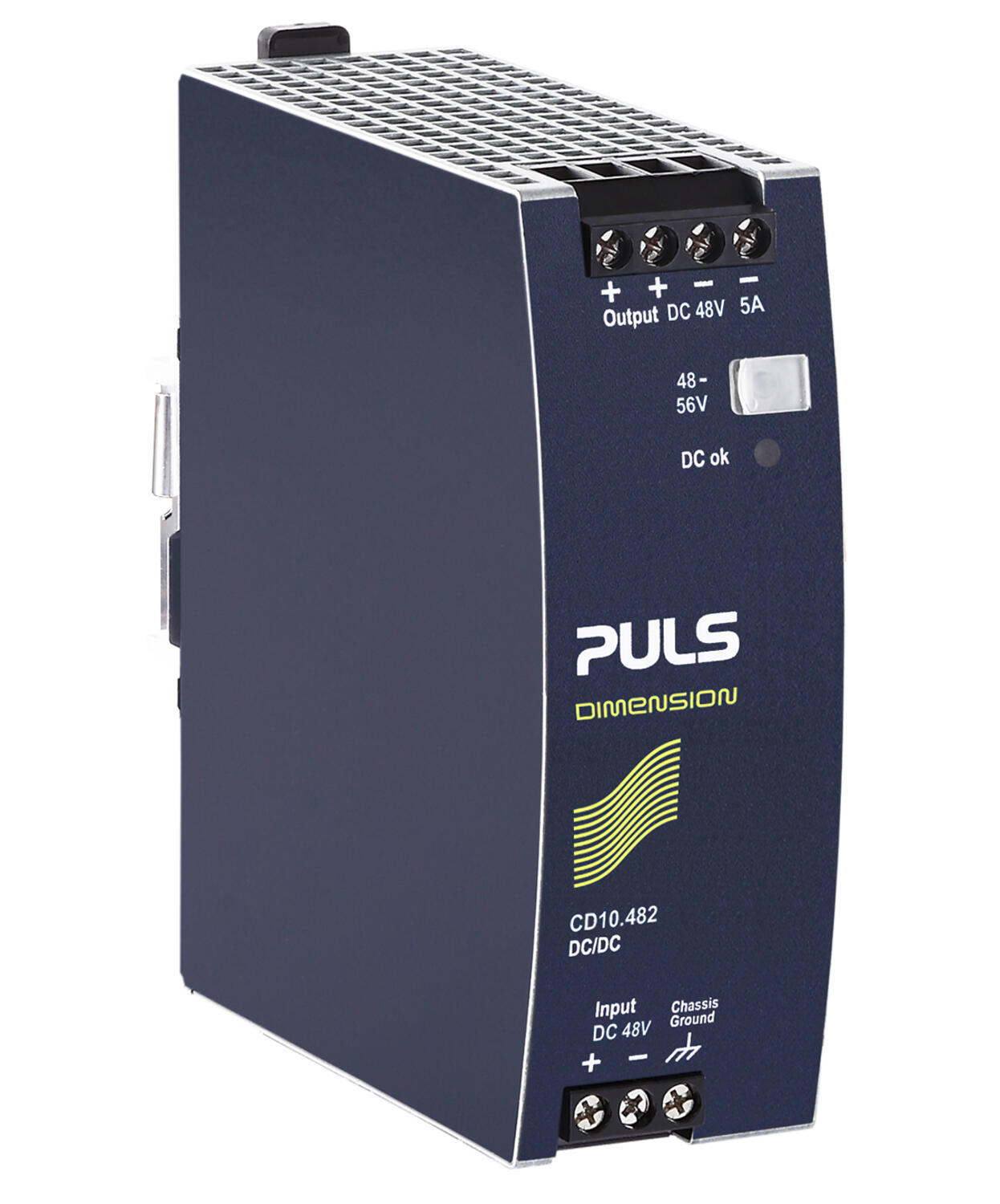

Dimension DC/DC-muunnin 48/48 V DC
48/48 V DC, 5 A
- Leveys 42 mm
- Hyötysuhde 95,1%
- 20% tehoreservi
- Galvaanisesti erotettu tulo/lähtö

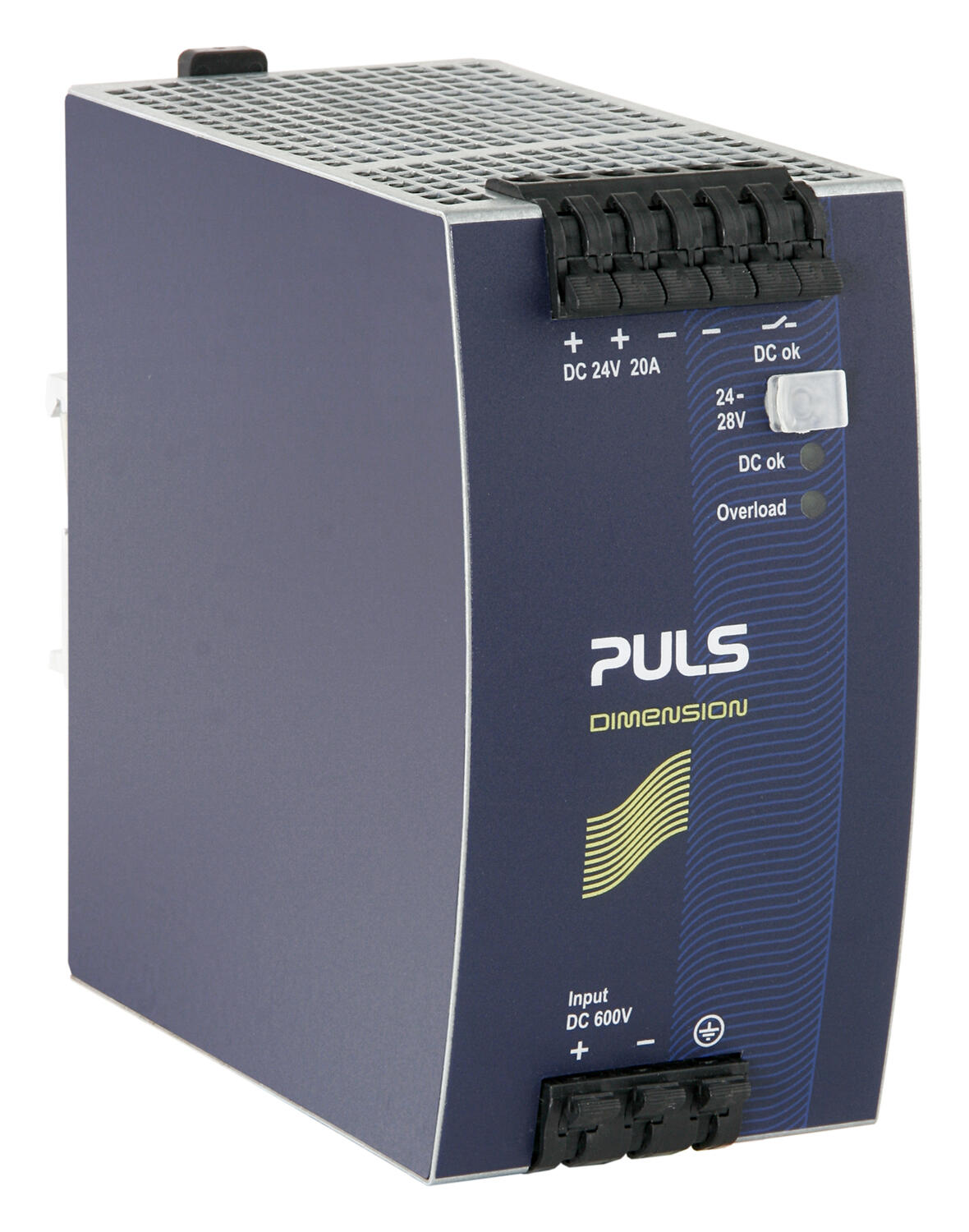

Dimension DC/DC-muunnin 600/24 V DC
600/24 V DC, 20 A
- Leveys 65 mm
- Hyötysuhde 95 %
- 25 % Bonuspower 4 s
- Optimoitu taajuusmuuttajien DC-välipiiriin

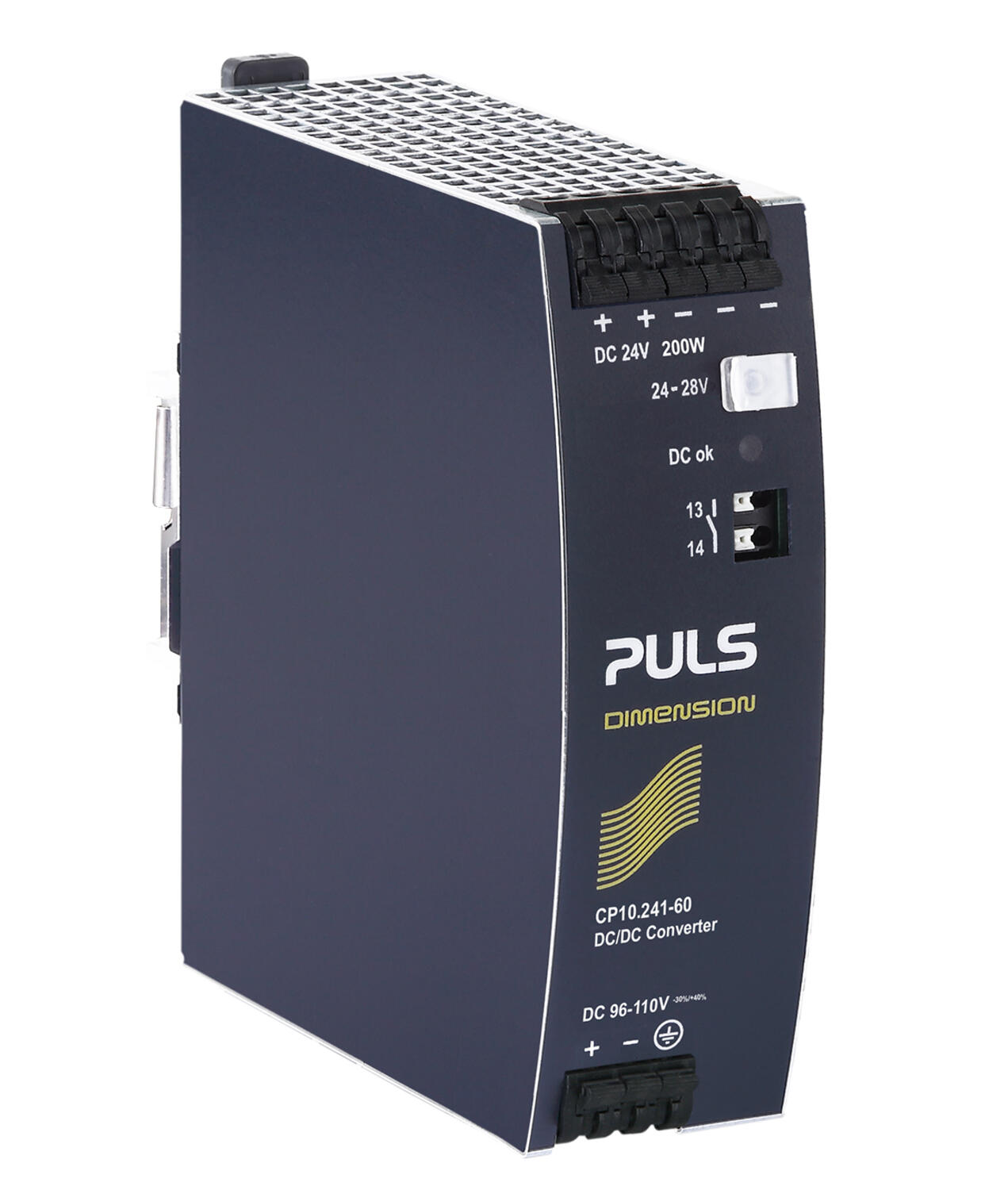

Dimension DC/DC-muunnin 110/24 V DC
110/24 V DC, 8,3 A
- Leveys 39 mm
- Hyötysuhde 94,5 %
- Rautatie hyväksytty EN 50155
- Suojapinnoitettu
- Laaja lämpötila-alue -40°C...+70°C
Dimension DC/DC-muunnin 110/24,5 V DC
110/24,5 V DC, 16,3 A
- Leveys 65 mm
- Hyötysuhde 93,7 %
- Rautatie hyväksytty EN 50155
- Integroitu erotus MOSFET lähdössä
- Suojapinnoitettu

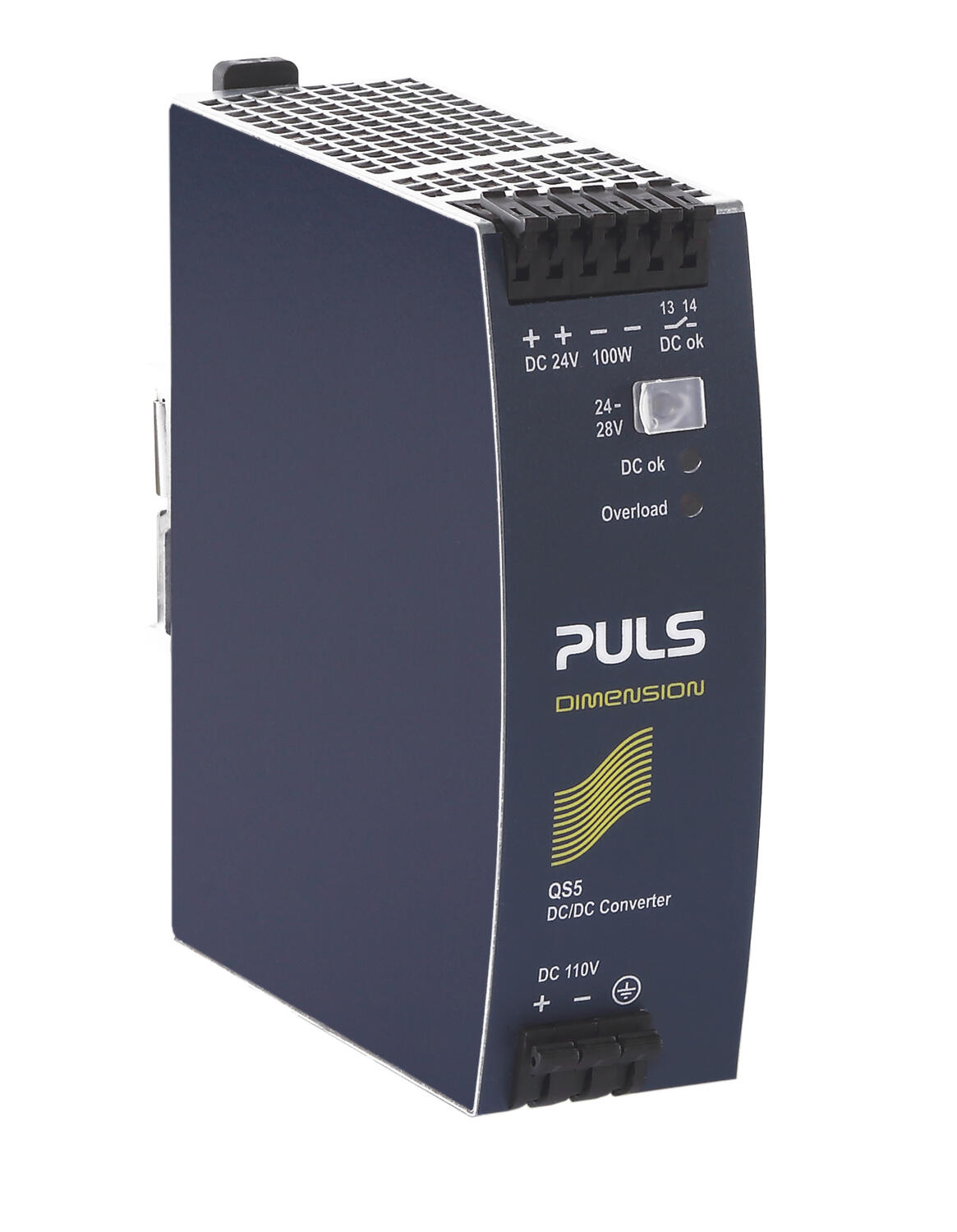

Dimension DC/DC-muunnin 110/24 V DC
110/24 V DC, 4,2A
- Leveys 40 mm
- Hyötysuhde 91,1 %
- Rautatie hyväksytty EN 50155
- 50% Bonuspower 4 s ajan
- Suojapinnoitettu
