Dimension DC/DC-muunnin 110/24 V DC

110/24 V DC, 8,3 A

PULS CP10.241-60 on kompakti DC-DC-muunnin, joka muuntaa 110 voltin tasajännitteen 24 voltiksi ja tarjoaa 8,3 A:n lähtövirran. EN 50155 -standardin mukaisena se soveltuu rautatie- ja liikennekalustoon. Vain 39 mm leveä rakenne säästää DIN-kiskotilaa, 94,5 prosentin hyötysuhde vähentää häviöitä ja suojapinnoitetut piirilevyt tukevat toimintaa vaativissa olosuhteissa.
  • Leveys 39 mm
  • Hyötysuhde 94,5 %
  • Rautatie hyväksytty EN 50155
  • Suojapinnoitettu
  • Laaja lämpötila-alue -40°C...+70°C

Valitse tuote

Valitse tuote

Valitse tuote

Tekniset tiedot

Sisääntulo

Syöttöjännite DC 110 V
Min. syöttöjännite DC 77 V DC
Max. syöttöjännite DC 154 V DC
Syöksyvirta Typ. 6 A @ 110 V DC
Max. syöttö ripple 15 V pp
Ensiösulake Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu.
Virrankulutus Typ. 3,87 A @ 110 V DC, 16,3 A
Käynnistysviive 900 ms

Ulostulo

Ulostulojännite 24,5 V DC
Min. ulostulojännite 24,5 V DC
Max. ulostulojännite 24,5 V DC
Ulostulovirta 16,3 A
Teho 400 W
Max. Ripple 70 mV pp
Syöttöjänniteregulointi <10 mV (77-154 V DC)
Kuormaregulointi <500 mV (0-16,3 A)
Min. lämpötila ilman tehonlaskua -40 °C
Max. lämpötila ilman tehonlaskua 70 °C

Hyötysuhde/elinikä/MTBF

Hyötysuhde 93,7 %
Elinikä 151000 h @ 16,3 A, 40 °C

*Invisible Heading*

MTBF (IEC 61709) 571000 h @ 16,3 A, 40 °C

Mitat

Leveys 65 mm
Korkeus 124 mm
Syvyys 127 mm
Paino 0,98 kg

Liittimet

Liittimet Jousivoima
Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²

Muuta

Sarja Dimension C
Standardit Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41
Hyväksynnät CE, EN 50155
DC-OK rele Kyllä
Kotelon materiaali Alumiini
Rinnankytkentä Kyllä, katso datasivu
Sarjakytkentä Kyllä, katso datasivu
Hold-up time Typ. 35 ms @ 16,3 A
IP-luokka IP20
Releulostulo Rele avautuu, jos jännite laskee alle 22 V
Suojapinnoitettu Kyllä

Mitat ja kytkennät

DC/DC-muuntaja PULS CP10.241-60 jännite- ja teho-ominaisuuksilla

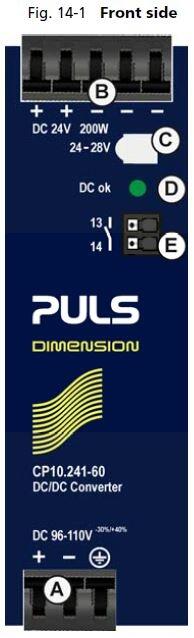

A: Syöttöjännite
B: Ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 24-28 V DC
D: DC-OK LED, palaa kun lähtöjännite >90 % asetellusta
E: DC-OK rele

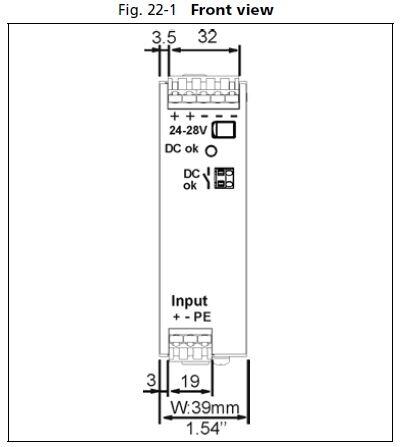

PULS cp10e241-60:n piirustus etunäkymällä ja asennusmitat.

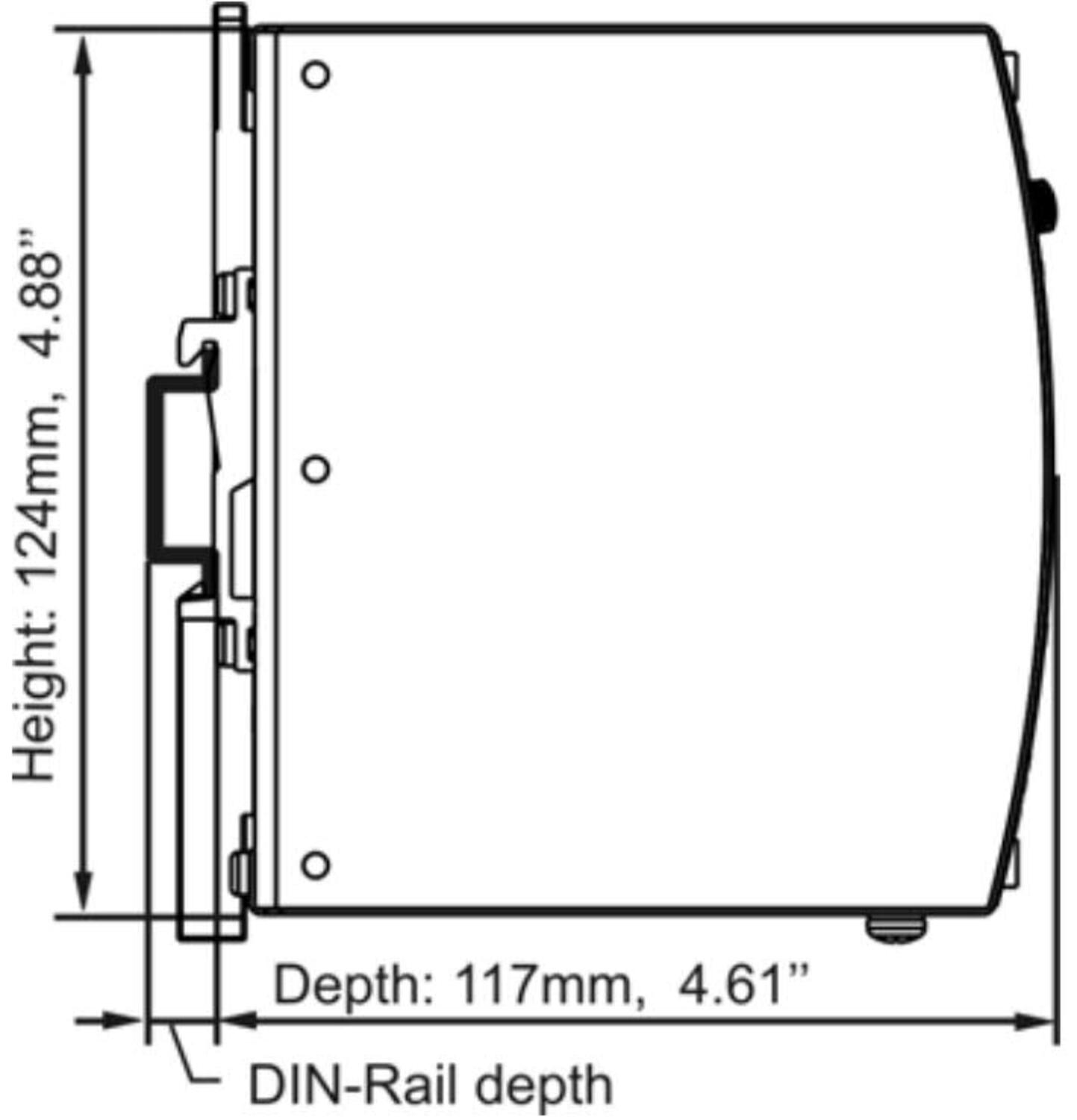

DIN-kiskoon asennettava laite, jonka mitat ovat 124mm korkeus ja 117mm syvyys, suunniteltu teolliseen käyttöön

DC/DC-muunnin

Tekniset kuvat

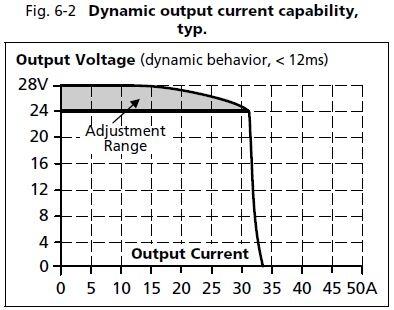

Kaavio, joka näyttää PULS cp10e241-60:n dynaamisen lähtövirrankapasiteetin, lähtöjännite ja säätöalue.

Oikosulkuvirta, dynaaminen

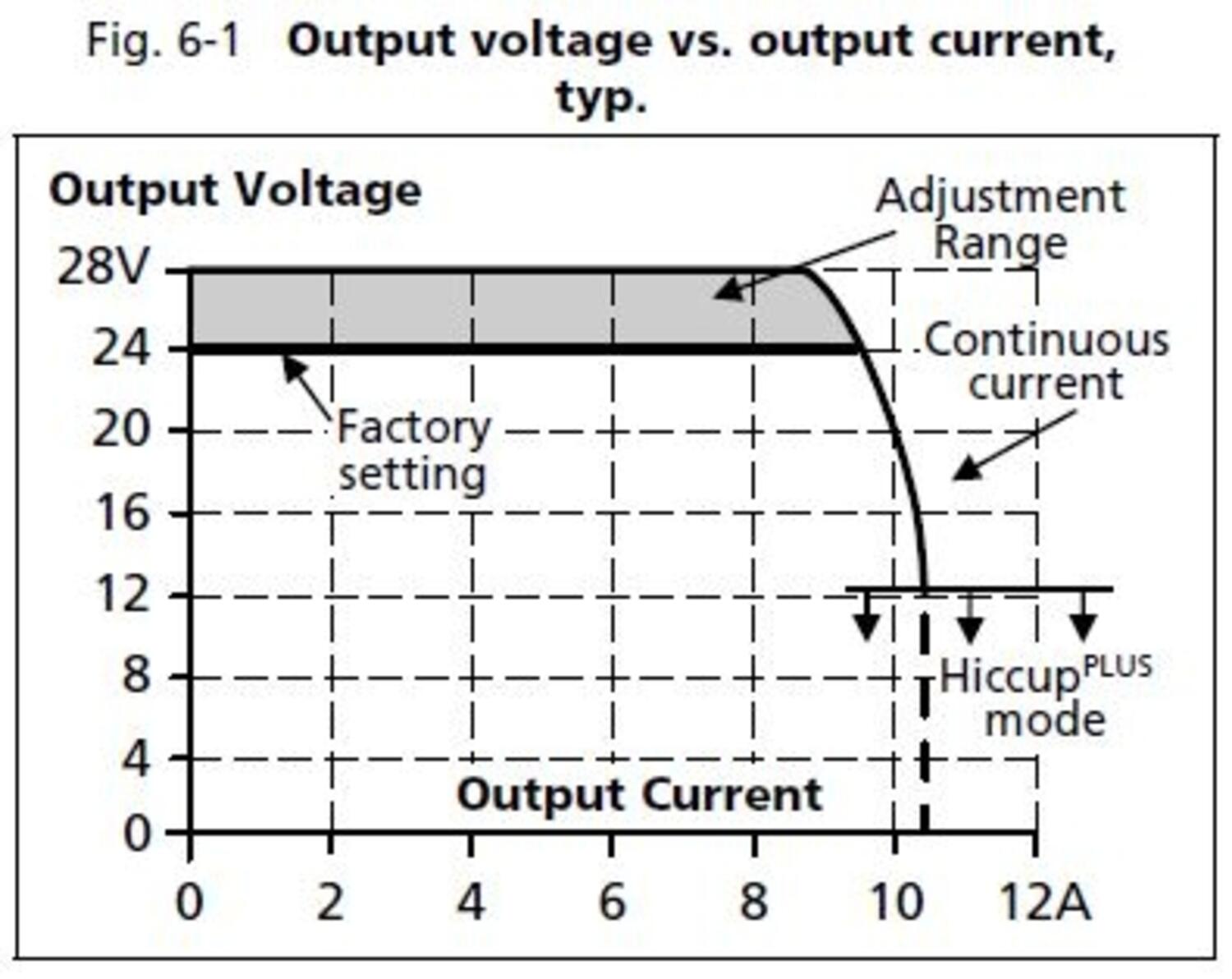

Kaavio, joka näyttää jännityksen virran suhteen PULS cp10e241-60:lle, säätöalueen ja jatkuvan virran.

Kuormitettavuus (jännite/virta)

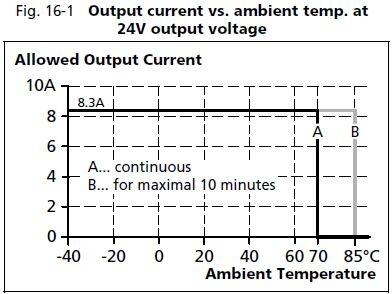

Kaavio, joka näyttää sallitun lähtövirran suhteessa ympäristön lämpötilaan 24V lähtöön, enintään 8.3A.

Kaavio, joka näyttää tehokkuuden suhteessa lähtövirtaan 24V PULS cp10e241-60:lle

Hyötysuhde

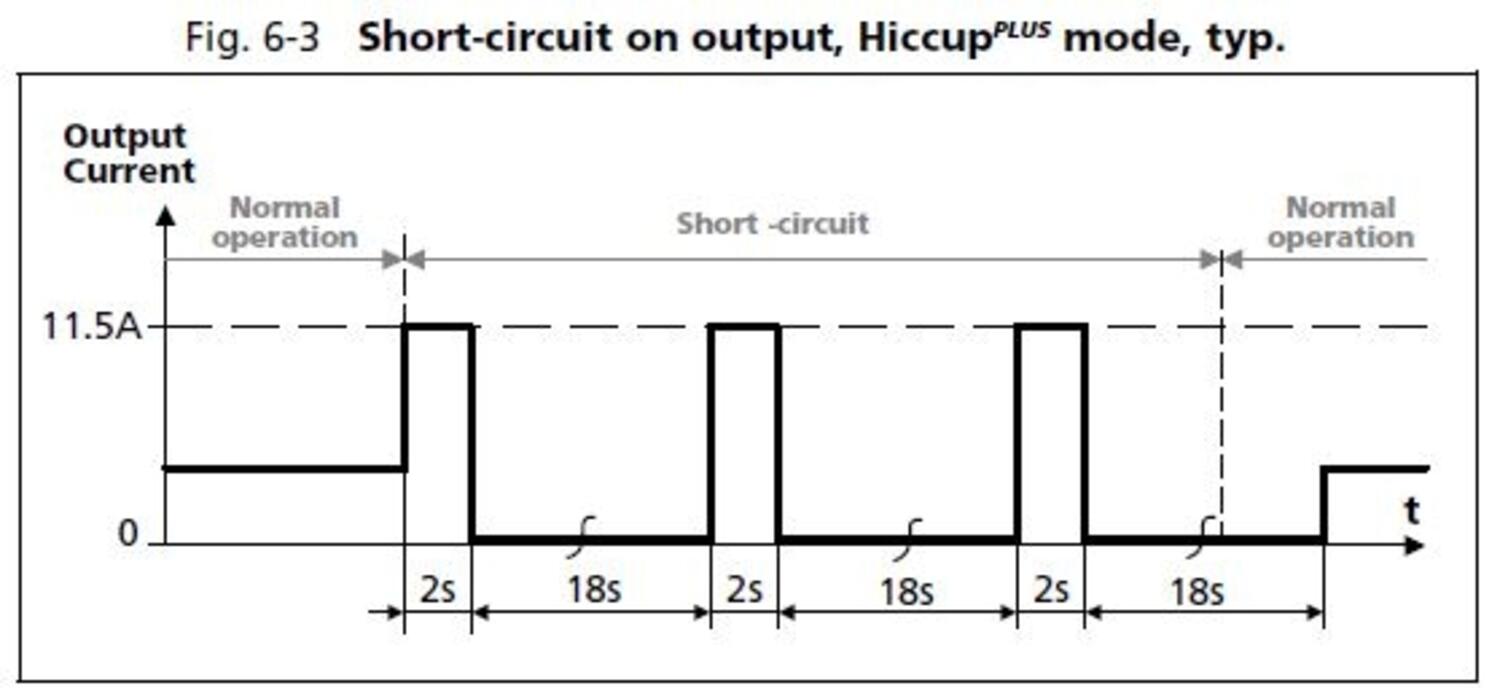

Kaavio, joka näyttää oikosulun lähtötilassa Hiccup-tilassa PULS cp10e241-60:lle, normaalitoiminnassa ja oikosulkuajoissa.

Jos DC/DC-muunninta kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13 V, niin 2 s kuluttua CP-sarjan DC/DC-muunnin menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen DC/DC-muunnin antaa taas 2 s ajan noin 11,5 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua DC/DC-muunnin toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.

Tuotekuvaus

CP10.241-60 DC/DC-muunnin on suunniteltu erityisesti rautatie- ja kuljetussovelluksiin. Se on hyväksytty standardin EN 50155 mukaisesti. Standardissa on määritelty mm. lämpötila, kosteus, isku ja tärinä, tämän vuoksi CP10.241-60 on varustettu suojapinnoitetulla piirilevyllä.



DC/DC-muunnin on varustettu DC-OK releellä sekä jousivoimaliittimillä, joka takaa nopean ja luotettavan kytkennän myös tärinälle ja iskuille altiissa sovelluksissa. CP10.241-60 DC/DC muuntimessa on myös erittäin laaja lämpötila-alue -40°C...+70°C ilman tehonlaskua.
