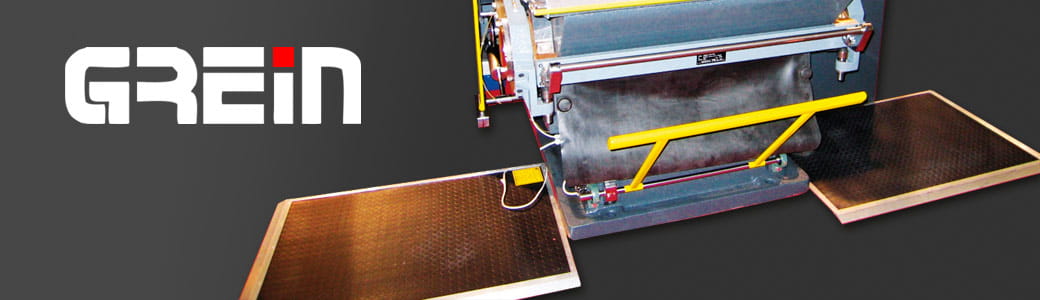

Grein turvamatot aluevalvontaan
Turvamattoja käytetään vaarallisten koneiden läheisyydessä ja ympärillä varmistamaan käyttäjille turvallinen työympäristö. Turvamatto aktivoituu käyttäjän astuessa matolle, jolloin koneen vaaralliset liikkeet pysähtyvät tai siirtyvät turvalliselle nopeudelle. Vasta kun käyttäjä poistuu matolta kone toimii taas normaalisti. Turvamatto soveltuu turvaluokkaan 3 yhdessä PS3-valvontayksikön kanssa.
Turvamattojen pintamateriaalina on joko PVC tai alumiini. Matot kiinnitetään lattiaan alumiinilistoilla.
- Pintamateriaali PVC tai alumiini
- Ei vakiokokoja, matot toimitetaan aina asiakkaan mittojen mukaan
- Yhden maton max. mitat 1500x2500 mm
- Sarjaan voi kytkeä usean turvamaton, jolloin voidaan valvoa suuriakin alueita
- IP65
- Turvaluokka 3 (PL e) PS3-valvontayksikön kanssa
- Käyttölämpötila -10°C…+60°C
- 4-johdin-kytkentä
Turvaetäisyyden laskeminen standardin SFS-EN 999 (ISO 13855) mukaan. Vähimmäisetäisyyden laskennassa käytetään seuraavaa peruskaavaa:
S = K x T + C
S = Vaakasuora vähimmäisetäisyys (mm) vaaravyöhykkeestä
K = Kehon tai kehonosien liikenopeus (mm/s), 1600mm/s
T = Kokonaispysähtymisaika t1+ t2
t1 = Turvamaton ja valvontayksikön vasteaika (reaktioaika)
t2 = Koneen pysähtymisaika
C = Lisäetäisyys (mm), 1200mm
S = (1600mm/s x T) + 1200mm
Huom! Turvamaton pienimmän leveyden on oltava vähintään 750 mm, jotta estettäisiin helppo yliastuminen.
PS3-valvontayksikkö turvamattojen valvontaan
Grein valvontayksikkö on tarkoitettu turvamattojen valvontaan. Vanvontayksikkö valvoo turvamaton aktivoitumista sekä vikatilanteita, kuten esim. kaapelin katkeamista. Valvontayksikkössä on 2 NC -turvaulostuloa ja 1 NC -signaaliulostulo.
- 2 NO+1 NC -ulostulot
- Automaatti- tai käsinkuittaus
- Turvaluokka 3, PL e
- 24 V DC tai 230 V AC
- IP20 tai IP56
lisätiedot
Turvamatot
- Pintamateriaali PVC tai alumiini
- Maton pituus max. 2500 mm, leveys max. 1500 mm
- Turvamattoja voidaan kytkeä sarjaan
- Turvaluokka 3 (PL e) valvontayksikön kanssa
Valvontayksiköt
- 2 NO turvaulostuloa + 1 NC signaaliulostulo
- Automaatti- tai käsinkuittaus
- Turvaluokka 3, PL e
