Piilotettu sarana 120° avautumiskulma

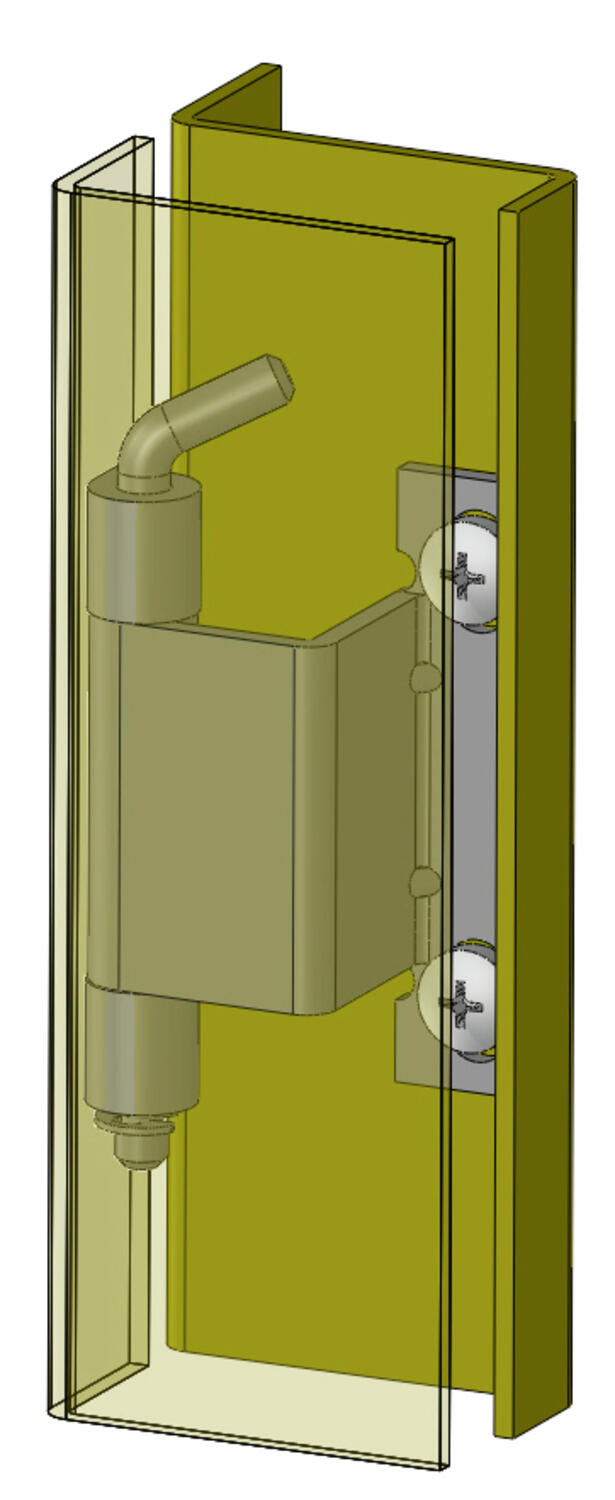

3-060 on piilotettu sarana pinta-asennettavien ovien sisäpuolelle. Sisäasennuksen ansiosta sarana jää oven ollessa suljettuna rakenteen sisäpuolelle, mikä pitää oven ulkopinnan vapaana näkyvästä saranarakenteesta.

Saranan avautumiskulma on 120°, joten ovi voidaan avata riittävän laajalle esimerkiksi huoltoa ja komponentteihin pääsyä varten. Rakenne soveltuu sekä oikean- että vasemmanpuoleiseen asennukseen, mikä helpottaa saman saranamallin käyttöä erilaisissa ovikokoonpanoissa.

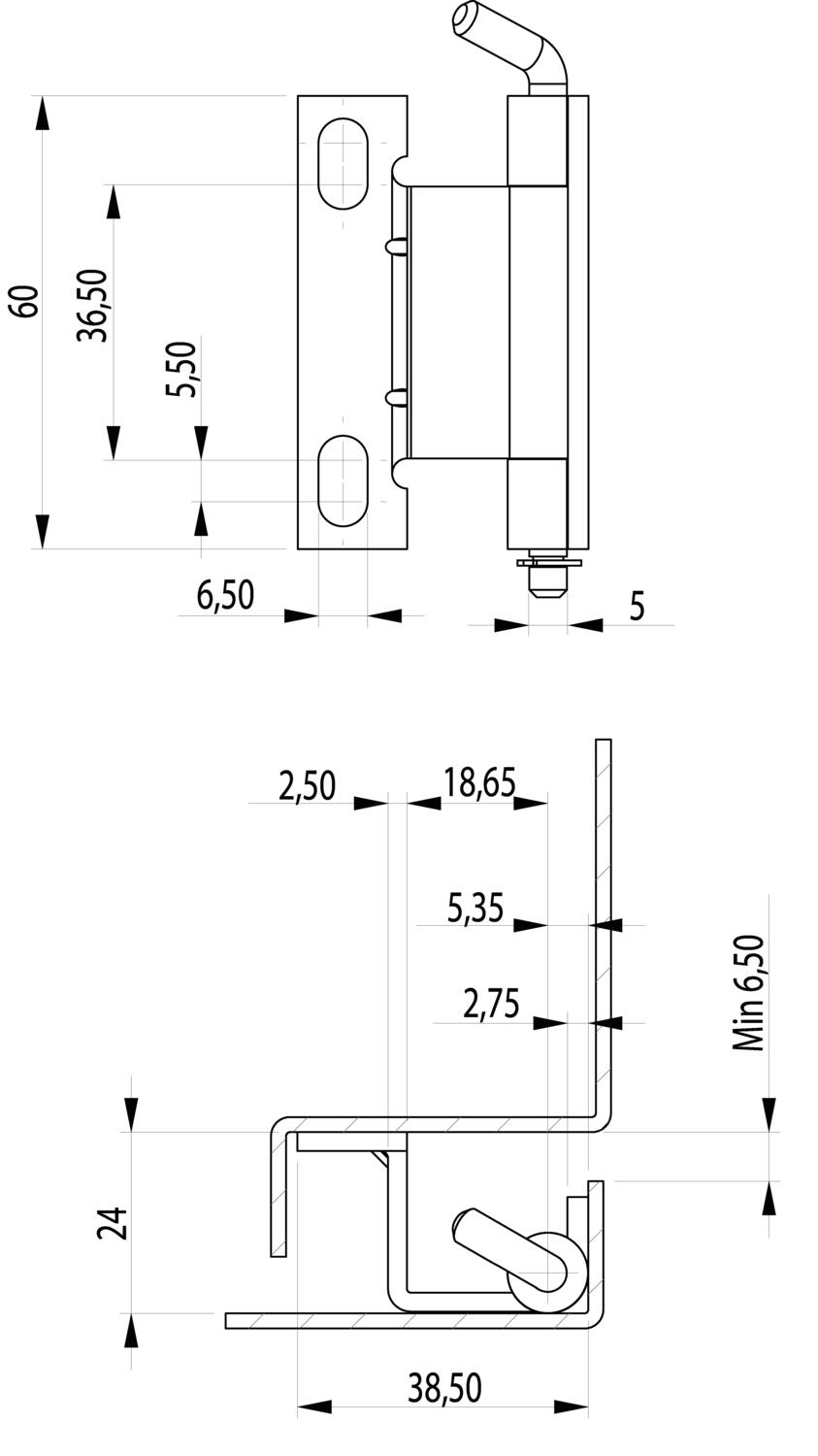

Sarana mahdollistaa 5,5 mm pystysuuntaisen säädön. Säätö helpottaa oven kohdistamista asennuksen yhteydessä ja mahdollistaa asennustoleranssien kompensoinnin ilman saranarakenteen vaihtamista.

Oviosa on käsittelemätöntä terästä ja tarkoitettu hitsattavaksi oveen. Runko-osa, saranatappi ja E-lukitusrengas ovat sinkittyä terästä, ja runko-osa kiinnitetään ruuveilla. Yhdistetty hitsaus- ja ruuvikiinnitys soveltuu teollisuuden ovi- ja kotelorakenteisiin, joissa tarvitaan piilotettua ja säädettävää saranointia.

120° avautumiskulman, pystysuuntaisen säädön ja yleismallisen asennuksen ansiosta 3-060 soveltuu erilaisiin teollisuuden ovi- ja luukkusovelluksiin, joissa sarana halutaan sijoittaa rakenteen sisäpuolelle.
