MAKERSAN

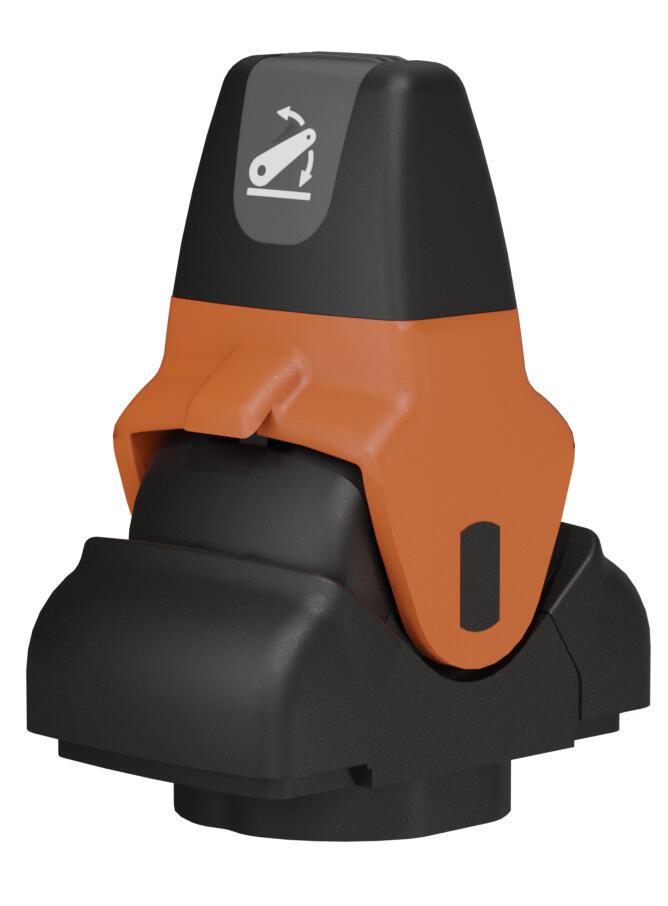

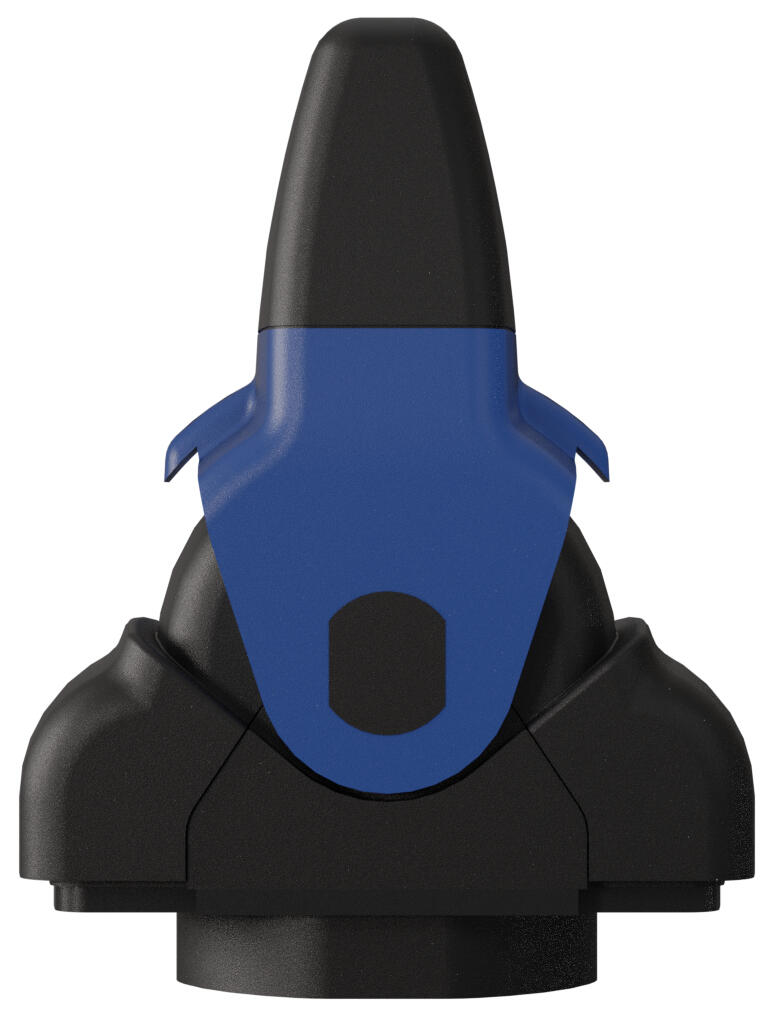

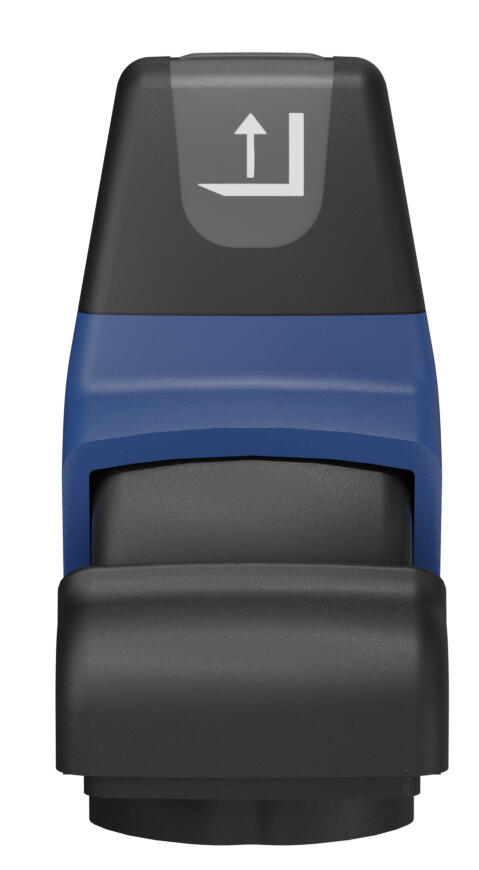

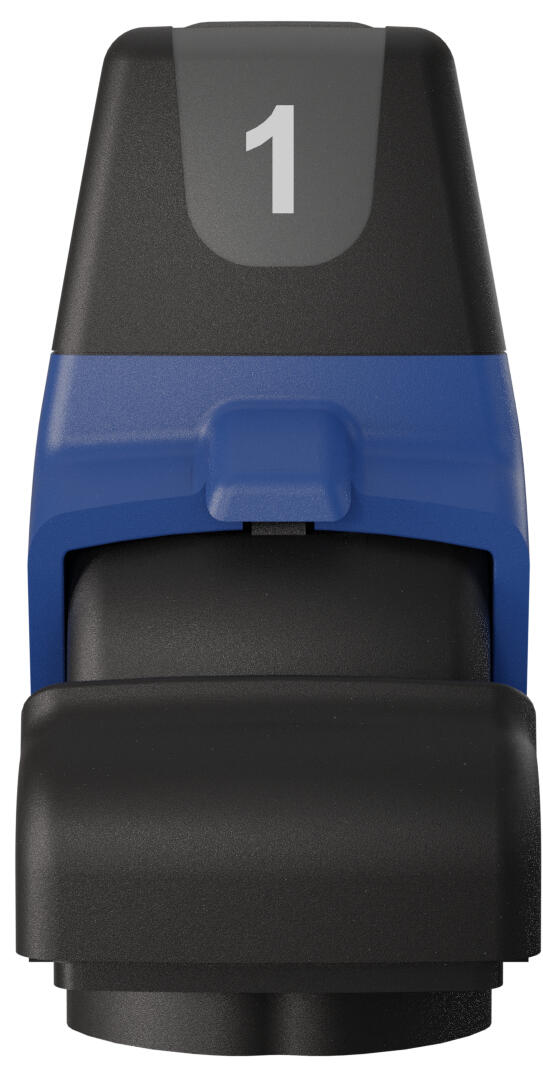

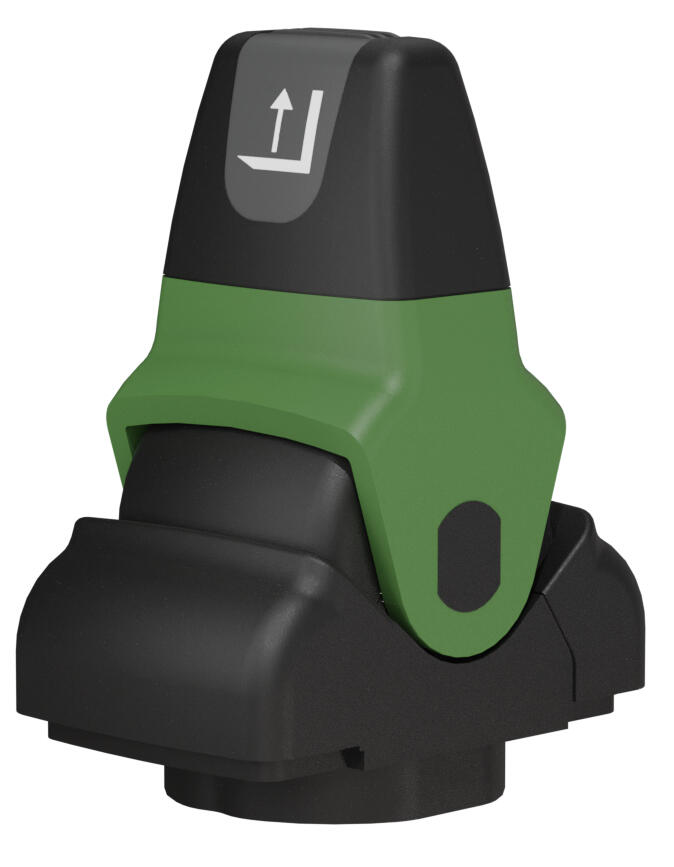

MO377 Sormijoystick
MO377 Sormijoystick perustuu kontaktittomaan Hall-ilmiön mittausperiaatteeseen. Valittavissa on redundantti tai täysin redundantti rakenne.
Laite toimii yhden akselin liikkeellä ja tarjolla on useita toimintaversioita kuten: pykälillä tai ilman, keinuvipu- tai kitkamalli ja vain toiseen suuntaan kääntyvä malli.
Vivun liikerata on keinuvipu- ja kitkamalleille ±30°. Pykälämalleille liikerata ±35° ja vain toiseen suuntaan kääntyvälle mallille 60°.
Värivaihtoehtoina on: punainen(RAL3001), vihreä (RAL6010), keltainen(RAL1023), musta(RAL9005), sininen(RAL5005), oranssi(RAL2010) tai harmaa(RAL7043).
Myös joystick vivun symbolit ovat kustomoitavissa.
Käyttöjännite on joko 5 V tai 8–32 V. Lähtösignaalina voi olla analoginen tai PWM.
Elektroniikan suojausluokitus on IP6K9K ja mekaaniikan IP54.
- Useita eri toimintaversioita
- Useita värivaihtoehtoja
- Vivun symbolit mahdollista kustomoida
- IP6K9K / IP54
Valitse tuote
Tekniset tiedot
| IP-luokka | IP6K9K, IP54 |
|---|---|
| Korkeus | 51 mm |
| Käyttölämpötila-alue | -40 - 85 °C |
| Leveys | 28,5 mm |
| Liikerata | 30°, 35° tai 60° |
| Lähdöt | Analog / PWM |
|---|---|
| Pituus | 44 mm |
| Signaalityyppi | Ratiometric Analog Output, Programmable 0 – 5 V / PWM (100-500 Hz – 5V) |
| Syöttöjännite | 5V tai 8-32V |
Tuotekuvaus
MO377 Sormijoystick perustuu kontaktittomaan Hall-ilmiön mittausperiaatteeseen. Valittavissa on redundantti tai täysin redundantti rakenne.
Laite toimii yhden akselin liikkeellä ja tarjolla on useita toimintaversioita kuten: pykälillä tai ilman, keinuvipu- tai kitkamalli ja vain toiseen suuntaan kääntyvä malli.
Vivun liikerata on keinuvipu- ja kitkamalleille ±30°. Pykälämalleille liikerata ±35° ja vain toiseen suuntaan kääntyvälle mallille 60°.
Värivaihtoehtoina on: punainen(RAL3001), vihreä (RAL6010), keltainen(RAL1023), musta(RAL9005), sininen(RAL5005), oranssi(RAL2010) tai harmaa(RAL7043).
Myös joystick vivun symbolit ovat kustomoitavissa.
Käyttöjännite on joko 5 V tai 8–32 V. Lähtösignaalina voi olla analoginen tai PWM.
Elektroniikan suojausluokitus on IP6K9K ja mekaaniikan IP54.
Tilaustiedot
MO 377 - | HXX - Hardware Configuration | X - Detent | X - Color | XX - Symbol | PXXX - Program | XX Connection |
H10 - Full Redundant | 0 - No Detent | 1 - Red | 00 - No symbol | P001 - Dual Cross - No Detent | 00 - 250mm Loose Cable (AWG 24) | |
H16 - Redundant | 1 - Detent Hold | 2 - Green | XX - Symbol | P002 - Single - No Detent | 01 - Molex Micro-Fit Connector 250mm Cable | |
2 - Rocker | 3 - Yellow | *See symbol table for symbol codes | P003 - Dual Cross - Rocker | ** | ||
3 - Friction | 4 - Black | * | P004 - Single - Rocker | |||
4 - Back Turn | 5 - Blue | P005 - Dual Cross - Detent Hold | ||||
5 - Friction with Middle Detent | 6 - Orange | P006 - Single - Detent Hold | ||||
6 - Detent Return | 7 - Gray | P007 - Dual - Back Turn | ||||
7 - Back Turn with Detent | P008 - Single - Back Turn | |||||
8 - Detent Single Side | P009 - Dual - Friction | |||||
P010 - Single - Friction | ||||||
P011 - Dual - Friction with Middle Detent | ||||||
P012 - Single - Friction with Middle Detent | ||||||
P013 - Dual - Detent Return | ||||||
P014 - Single - Detent Return | ||||||
P015 - Dual - Back Turn with Detent | ||||||
P016 - Single - Back Turn with Detent | ||||||
P017 - Dual - Detent Single Side | ||||||
P018 - Single - Detent Single Side |
