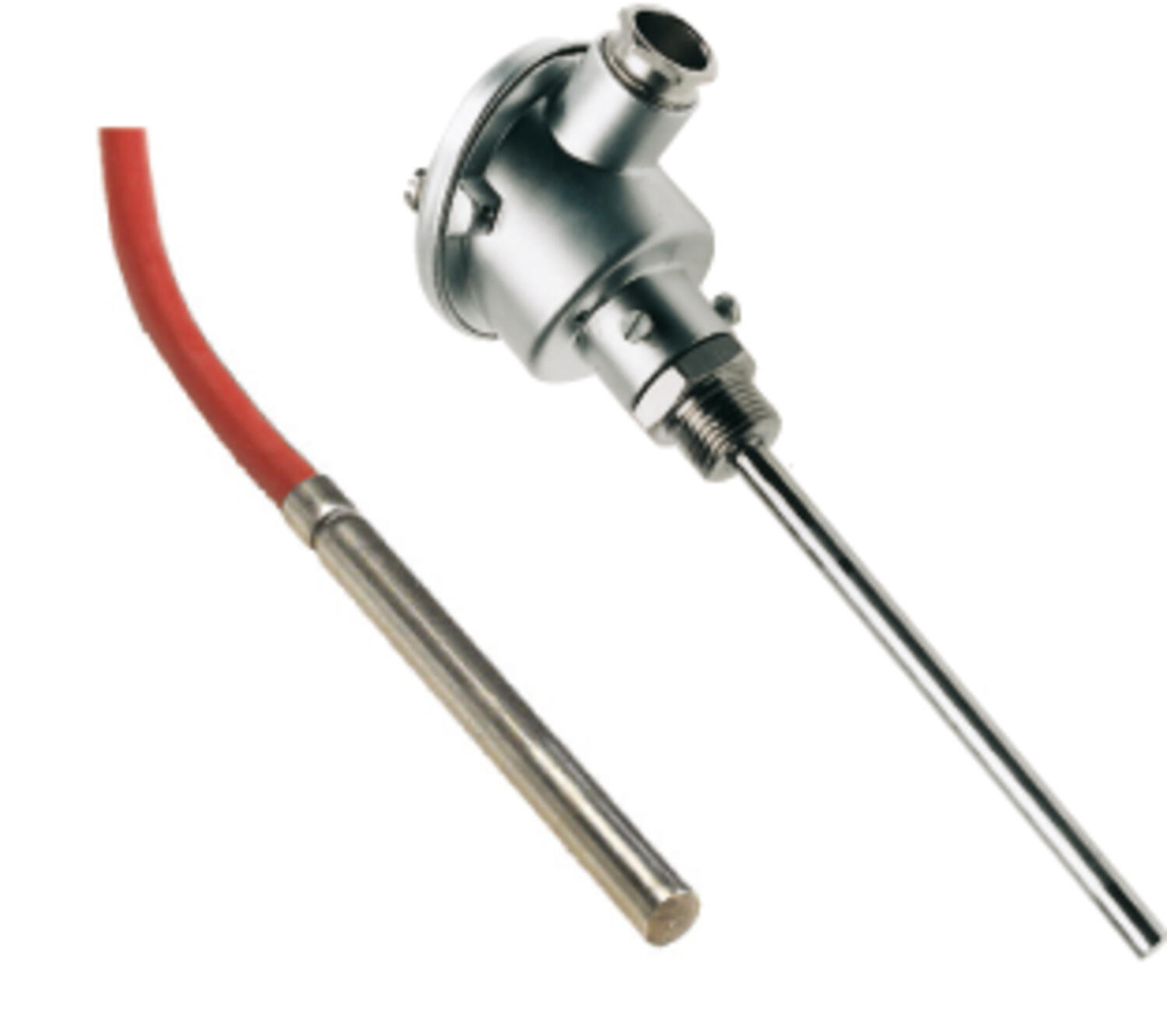

Lämpötila-anturit

Pt100 platinavastusanturin resistanssi muuttuu lämpötilan muuttuessa. Pt100-anturissa 100 Ω vastaa 0°C ja 138,5 Ω vastaa 100°C. EN 60751 tarkkuusluokan B toleranssit ovat seuraavat: 0°C:ssa ±0,3°C, 100°C:ssa ±0,8°C ja 200°C:ssa ±1,3°C. Normaalisti anturimateriaali on ruostumatonta terästä ja anturikaapeli punottu metallivaippainen (TTS), jonka max. lämpötila on 250°C.

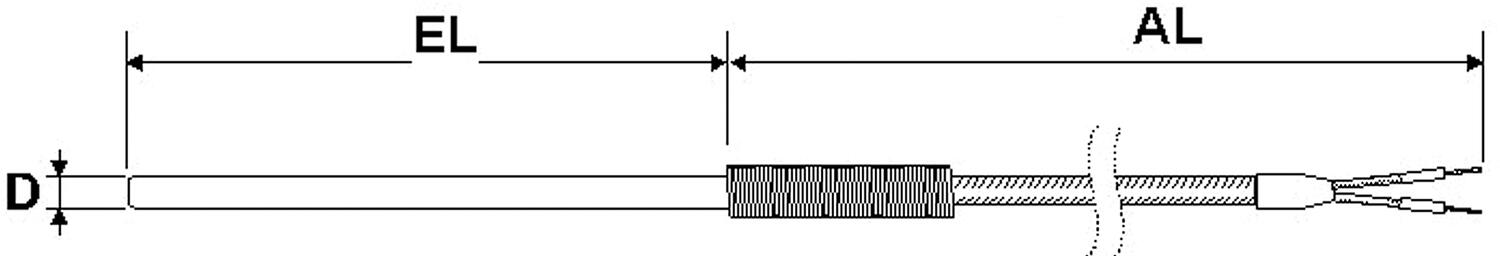

TP10, TP10/3

TP5, TP150-2

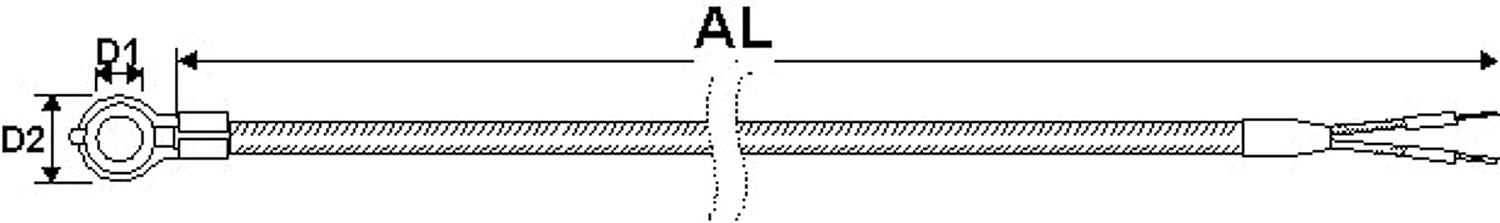

247322_566.tif

247323_566.tif

TP200

IKEP1BE2000

247324_566.tif

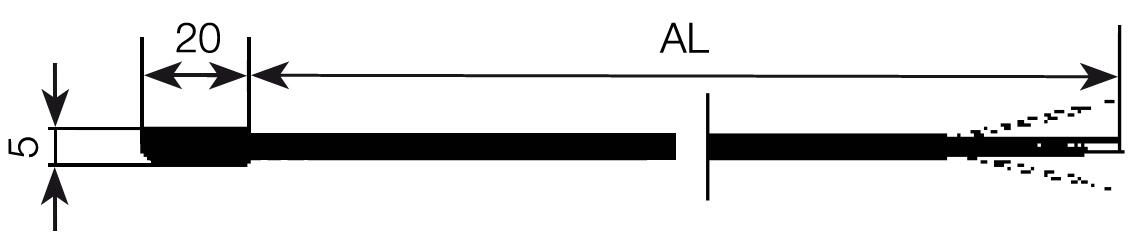

262475_566.tif



J-tyypin (Fe-Ko) termoparianturit

Termoparianturin toiminta perustuu kahta eri metallia olevien termoliitosten mittausliitoksen ja vertailuliitoksen lämpötilaeron aiheuttaman lämpö-smv (mV) muutokseen. J-tyypin anturin lämpö-smv on suuri ja alle 500°C lämpötiloissa käyttöikä lähes rajoittamaton. IEC 60584-2 class 1 normin mukainen maksimipoikkeama J-tyypin anturille alueella -40°C...+375°C on ±1,5°C. Kaapelin ja johtimien värit IEC/CEI mukaan.

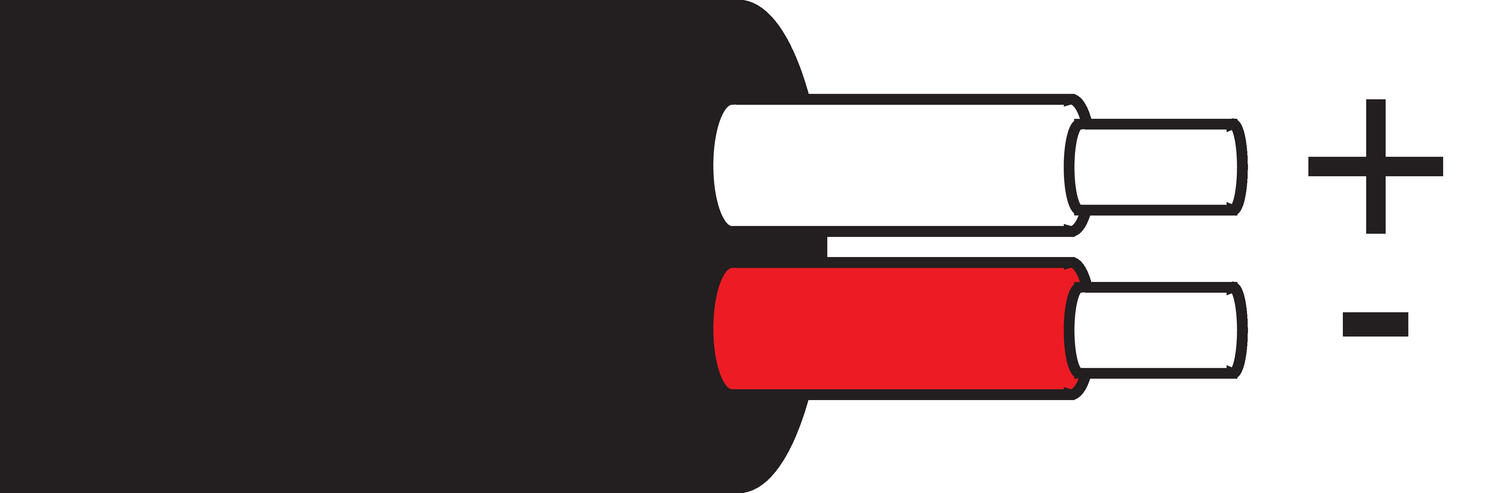

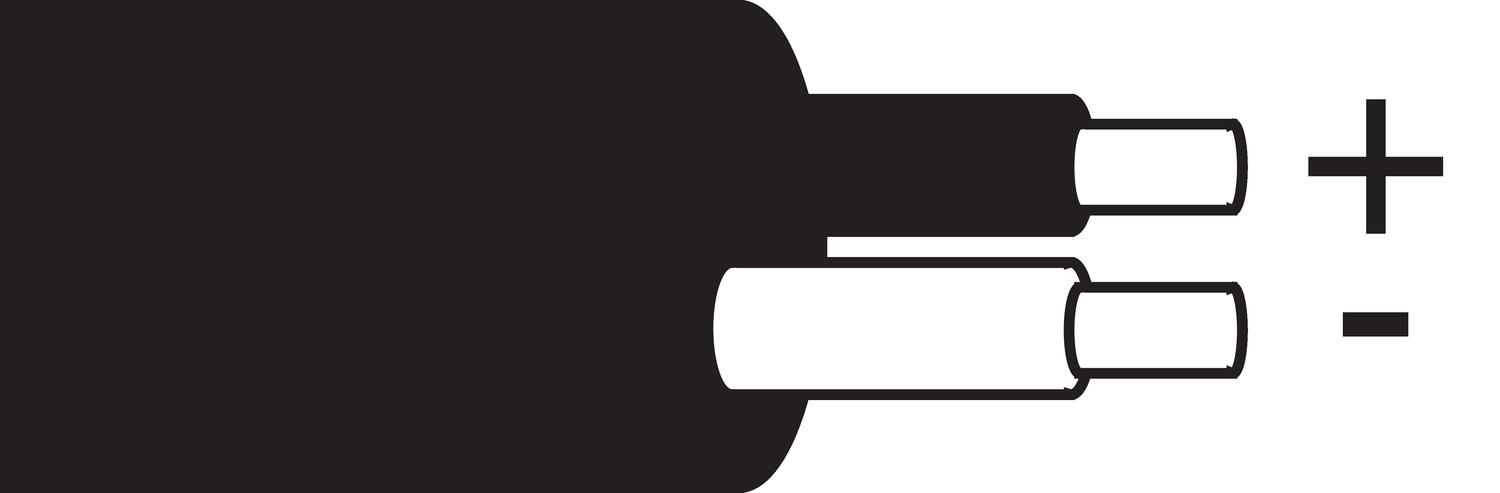

J-tyypin termoelementtien värikoodit



Johtimet

BS (UK)

ANSI (USA)

DIN

IEC/CEI

Iron/
Constantan

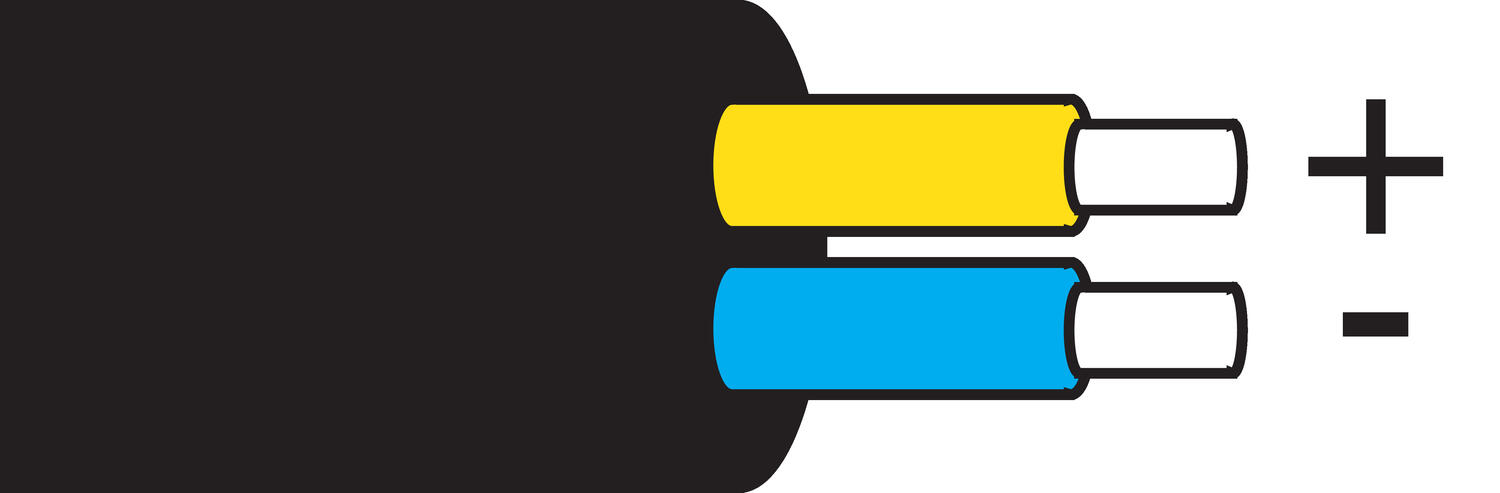

Black-yellow-blue.eps





Black-white-red.eps

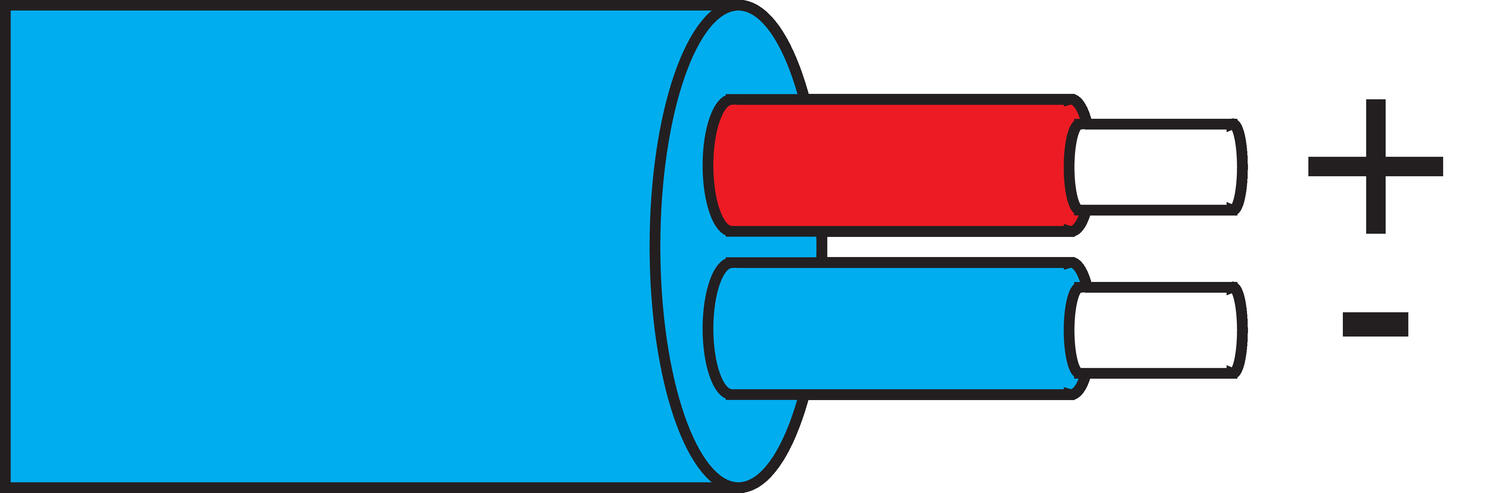

blue-red-blue.eps



black-black-white.eps





TJ10

 TJ3-IJ

247322_566.tif

247323_566.tif

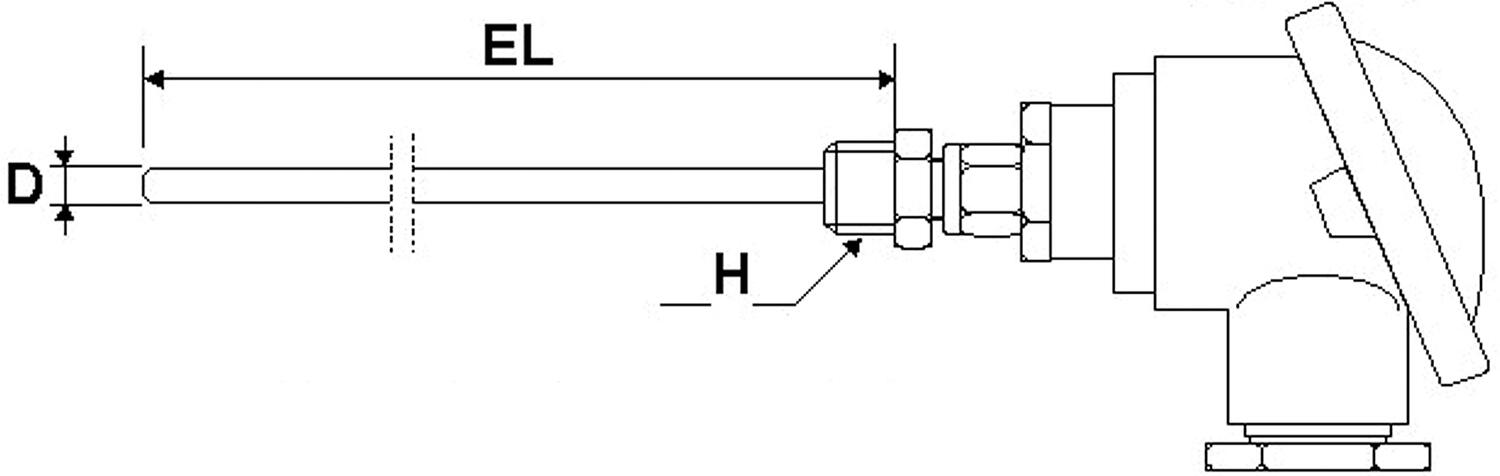

TJ200



247324_566.tif





K-tyypin (NiCr/Ni) termoparianturit

Termoparianturin toiminta perustuu kahta eri metallia olevien termoliitosten mittausliitoksen ja vertailuliitoksen lämpötilaeron aiheuttaman lämpö-smv (mV) muutokseen. K-tyypin termoelementti soveltuu hyvin korkeisiin lämpötiloihin. IEC 60584-2 class 1 normin mukainen maksimipoikkeama K-tyypin anturille alueella -40°C...+375°C on ±1,5°C.

Kaapelin ja johtimien värit IEC/CEI mukaan.

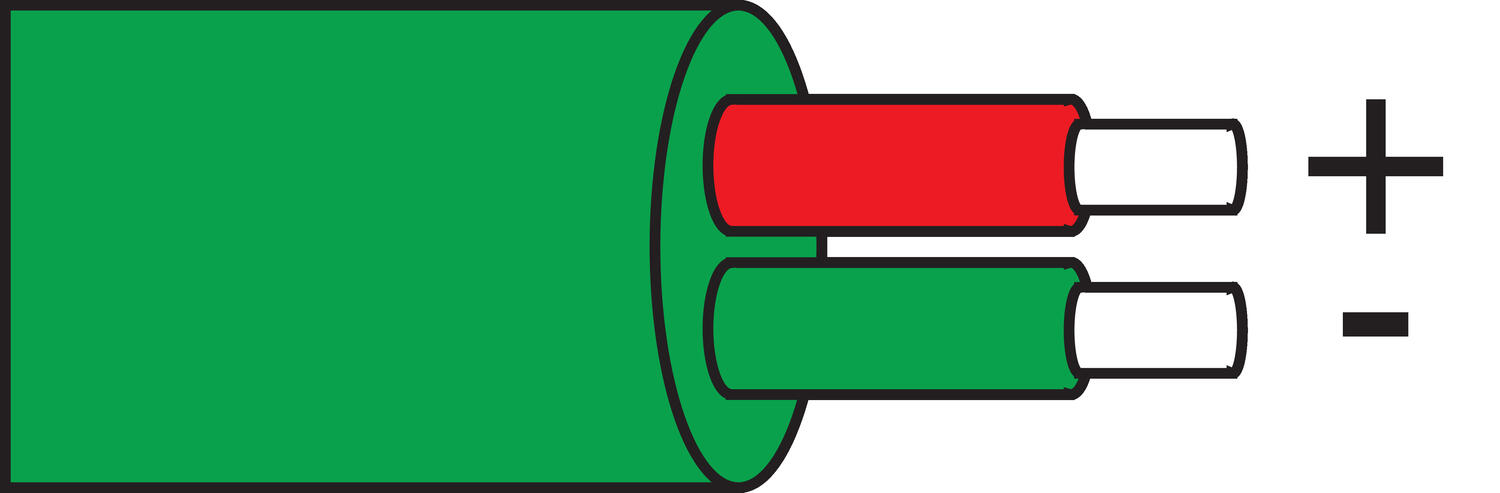

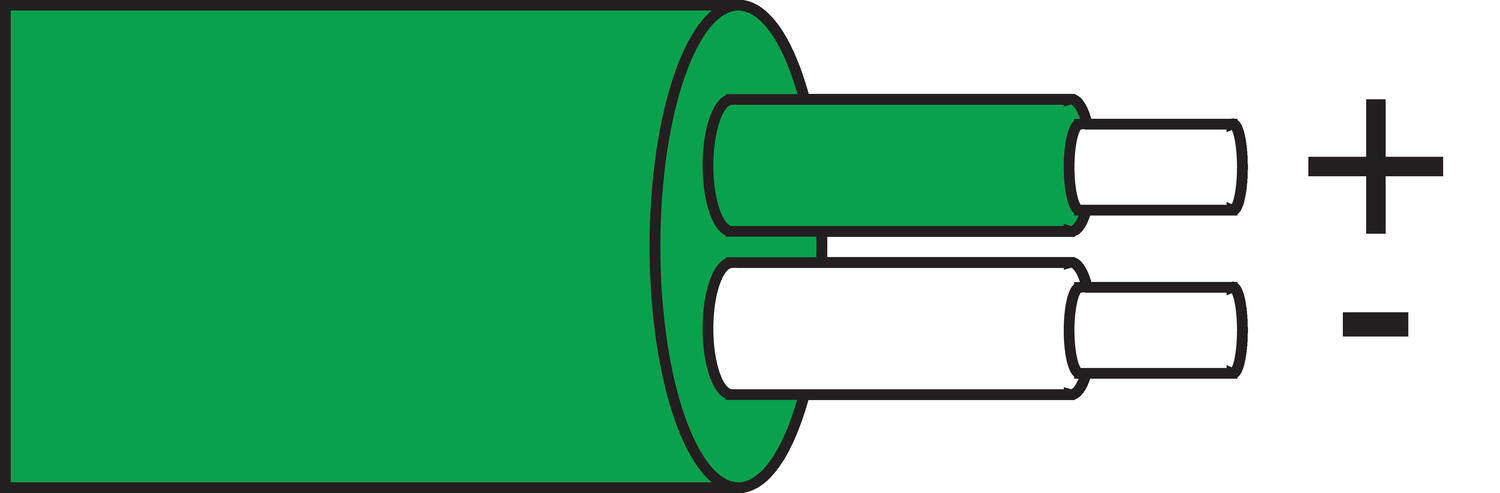

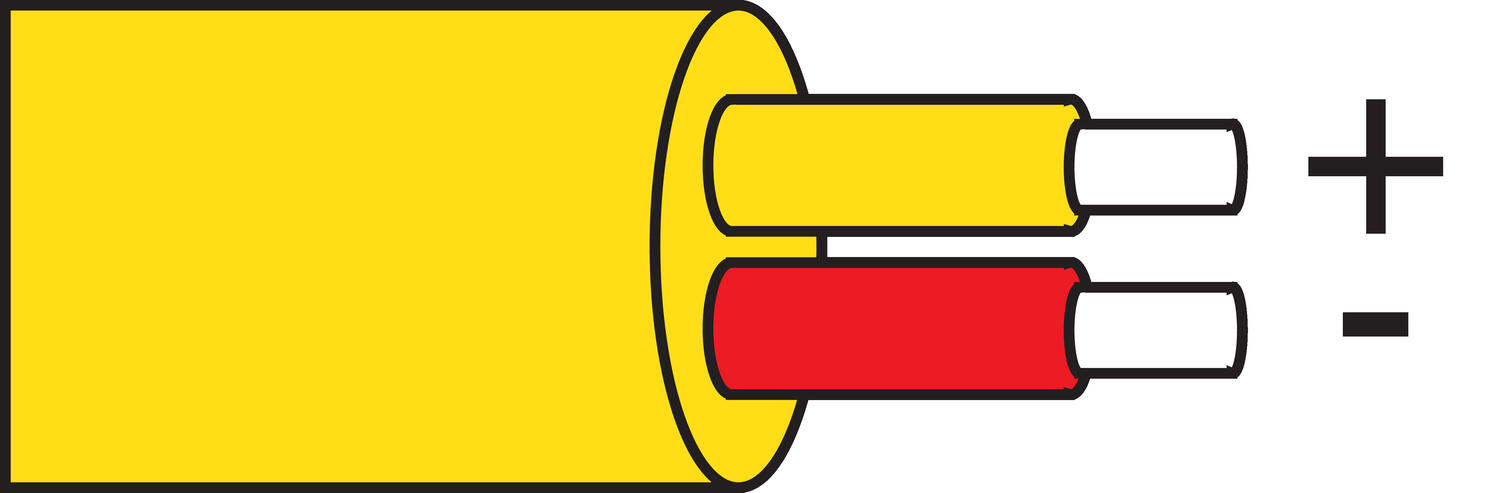

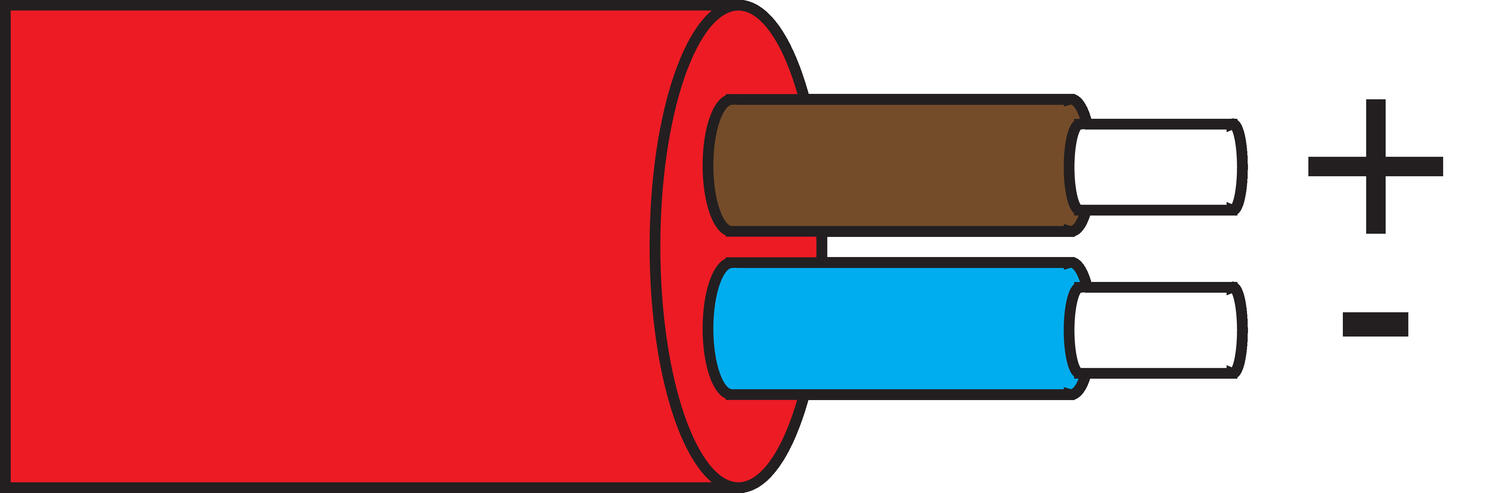

K-tyypin termoelementtien värikoodit



Johtimet

BS (UK)

ANSI (USA)

DIN

IEC/CEI

Chromel/
Alumel



red-brown-blue.eps





yellow-yellow-red.eps





green-red-green.eps



green-green-white.eps





TK10

 TK3-IJ ja TK15X100-IJ-S/3

247322_566.tif

247323_566.tif

TK200



247324_566.tif





PTC-termistorianturi

Termistoreilla on suuri resistanssin lämpötilakerroin ja resistanssi on yleensä suuri. Lisäksi termistorin virhe on melko suuri ja lämpötila-alue melko pieni. Normin KTY 81-121 (990 Ω/25°C) PTC-termistorilla on seuraavat vastusarvot: +20°C/951 Ω (virhe ±1,4°C), +80°C/1479 Ω (virhe ±2,9°C), +150°C/2189 Ω (virhe ±4,9°C). Nämä anturit soveltuvat TS400-sarjan termostaateille.

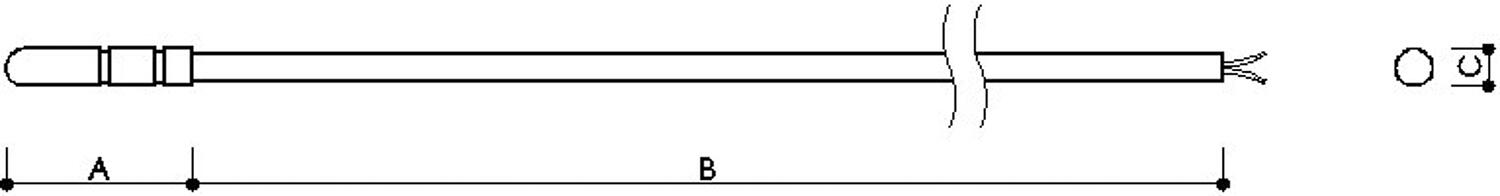

247328_566.tif



Lue lisää
  • Pt100-anturit
  • J- ja K-tyypin termoparianturit
  • PTC-termistorit

Valitse tuote

Valitse tuote

Valitse tuote

Tekniset tiedot

Tiedot

Anturin tyyppi PT100
Johtimien määrä 2
Mittauspään max. lämpötila 105 °C
Kaapelin materiaali Termomuovi
Kaapelin pituus 2 m
Mittauspään materiaali Thermoplastic

*Invisible Heading*

IP-luokka IP68
Mittausalue - 50 °C ...+ 105 °C
Mittauspään mitat 5 x 20 mm puikko
Mittauspään muut tiedot Anturi/kaapeli yhdistelmä on täysin vesitiivis
Tarkkuus EN 60751 Tarkkuusluokka B: 0 °C:ssa ± 0,3 °C, 100 °C:ssa ± 0,8 °C ja 200 °C:ssa ± 1,3 °C.

Tuotekuvaus

Pt100 platinavastusanturin resistanssi muuttuu lämpötilan muuttuessa. Pt100-anturissa 100 Ω vastaa 0°C ja 138,5 Ω vastaa 100°C. EN 60751 tarkkuusluokan B toleranssit ovat seuraavat: 0°C:ssa ±0,3°C, 100°C:ssa ±0,8°C ja 200°C:ssa ±1,3°C. Normaalisti anturimateriaali on ruostumatonta terästä ja anturikaapeli punottu metallivaippainen (TTS), jonka max. lämpötila on 250°C.



TP10, TP10/3

TP5, TP150-2

247322_566.tif

247323_566.tif

TP200

IKEP1BE2000

247324_566.tif

262475_566.tif



J-tyypin (Fe-Ko) termoparianturit

Termoparianturin toiminta perustuu kahta eri metallia olevien termoliitosten mittausliitoksen ja vertailuliitoksen lämpötilaeron aiheuttaman lämpö-smv (mV) muutokseen. J-tyypin anturin lämpö-smv on suuri ja alle 500°C lämpötiloissa käyttöikä lähes rajoittamaton. IEC 60584-2 class 1 normin mukainen maksimipoikkeama J-tyypin anturille alueella -40°C...+375°C on ±1,5°C. Kaapelin ja johtimien värit IEC/CEI mukaan.



J-tyypin termoelementtien värikoodit



Johtimet

BS (UK)

ANSI (USA)

DIN

IEC/CEI

Iron/
Constantan



Black-yellow-blue.eps





Black-white-red.eps





blue-red-blue.eps



black-black-white.eps





TJ10

 TJ3-IJ

247322_566.tif

247323_566.tif

TJ200



247324_566.tif





K-tyypin (NiCr/Ni) termoparianturit

Termoparianturin toiminta perustuu kahta eri metallia olevien termoliitosten mittausliitoksen ja vertailuliitoksen lämpötilaeron aiheuttaman lämpö-smv (mV) muutokseen. K-tyypin termoelementti soveltuu hyvin korkeisiin lämpötiloihin. IEC 60584-2 class 1 normin mukainen maksimipoikkeama K-tyypin anturille alueella -40°C...+375°C on ±1,5°C.

Kaapelin ja johtimien värit IEC/CEI mukaan.



K-tyypin termoelementtien värikoodit



Johtimet

BS (UK)

ANSI (USA)

DIN

IEC/CEI

Chromel/
Alumel



red-brown-blue.eps





yellow-yellow-red.eps





green-red-green.eps



green-green-white.eps





TK10

 TK3-IJ ja TK15X100-IJ-S/3

247322_566.tif

247323_566.tif

TK200



247324_566.tif





PTC-termistorianturi

Termistoreilla on suuri resistanssin lämpötilakerroin ja resistanssi on yleensä suuri. Lisäksi termistorin virhe on melko suuri ja lämpötila-alue melko pieni. Normin KTY 81-121 (990 Ω/25°C) PTC-termistorilla on seuraavat vastusarvot: +20°C/951 Ω (virhe ±1,4°C), +80°C/1479 Ω (virhe ±2,9°C), +150°C/2189 Ω (virhe ±4,9°C). Nämä anturit soveltuvat TS400-sarjan termostaateille.



247328_566.tif



Tarvikkeet

Suosikit Tilausnumero: Anturin tyyppi Johtimien määrä Mittauspään max. lämpötila Kaapelin materiaali Kaapelin pituus Mittauspään materiaali IP-luokka Mittausalue Mittauspään mitat Mittauspään muut tiedot Tarkkuus Kaapeli Hinta
PT100
2
105 °C
Termomuovi
2 m
Thermoplastic
IP68
- 50 °C ...+ 105 °C
5 x 20 mm puikko
Anturi/kaapeli yhdistelmä on täysin vesitiivis
EN 60751 Tarkkuusluokka B: 0 °C:ssa ± 0,3 °C, 100 °C:ssa ± 0,8 °C ja 200 °C:ssa ± 1,3 °C.
PT100
2
250 °C
Ruostumaton teräs
2 m
RST
5 x 50 mm puikko
EN 60751 Tarkkuusluokka B: 0 °C:ssa ± 0,3 °C, 100 °C:ssa ± 0,8 °C ja 200 °C:ssa ± 1,3 °C.
Max lämpötila 250 °C
PT100
2
250 °C
Ruostumaton teräs
3 m
RST
5 x 150 mm puikko
EN 60751 Tarkkuusluokka B: 0 °C:ssa ± 0,3 °C, 100 °C:ssa ± 0,8 °C ja 200 °C:ssa ± 1,3 °C.
Max lämpötila 250 °C
PT100
2
250 °C
Ruostumaton teräs
2 m
RST
D2 = 10 mm / D1 = 4,5 mm
EN 60751 Tarkkuusluokka B: 0 °C:ssa ± 0,3 °C, 100 °C:ssa ± 0,8 °C ja 200 °C:ssa ± 1,3 °C.
Max lämpötila 250 °C
PT100
2
250 °C
Ruostumaton teräs
3 m
RST
D2 = 10 mm / D1 = 4,5 mm
EN 60751 Tarkkuusluokka B: 0 °C:ssa ± 0,3 °C, 100 °C:ssa ± 0,8 °C ja 200 °C:ssa ± 1,3 °C.
Max lämpötila 250 °C
PT100
3
300 °C
RST
8 x 200 mm siirrettävällä 1/2" liittimellä
EN 60751 Tarkkuusluokka B: 0 °C:ssa ± 0,3 °C, 100 °C:ssa ± 0,8 °C ja 200 °C:ssa ± 1,3 °C.
Liitäntärasia
J-tyypin termoelementti (Fe-Ko)
2
250 °C
Ruostumaton teräs
2 m
RST
3 x 50 mm puikko
Mittausliitos eristetty rungosta
IEC 60584-2 Class 1 mukaan välillä -40 °C …+375 °C ±1,5 °C
Max lämpötila 250 °C
J-tyypin termoelementti ( Fe-Ko)
2
250 °C
Ruostumaton teräs
2 m
RST
D2 = 10 mm / D1 = 4,5 mm
IEC 60584-2 Class 1 mukaan välillä -40 °C …+375 °C ±1,5 °C
Max lämpötila +250 °C
K-tyypin termoelementti (NiCr/Ni)
2
300 °C
Ruostumaton teräs
2 m
RST
3 x 50 mm puikko
IEC 60584-2 Class 1 mukaan välillä -40 °C …+375 °C ±1,5 °C
Max lämpötila 250 °C
K-tyypin termoelementti
2
600 °C
Silikonikumi
3 m
RST
1,5 mm x 100 mm
Eristetty liitos
IEC 60584-2 Class 1 mukaan välillä -40 °C …+375 °C ±1,5 °C
Max lämpötila 200 °C
K-tyypin termoelementti (NiCr/Ni)
2
600 °C
RST
6 x 200 mm
Siirrettävä 1/4" liitin
IEC 60584-2 Class 1 mukaan välillä -40 °C …+375 °C ±1,5 °C
Liitäntärasia
PTC-termistori
2
1,5 m
RST
-20 °C ... +80 °C
6 x 30 mm puikko
990 Ω/25 °C
Normin KTY81-121 mukaan (990 Ω/25 °C) PTC-termistorilla on seuraavat vastusarvot:
Musta PVC-kaapeli
PTC-termistori
2
Silikonikumi
3 m
RST
-50 °C ... +150 °C
6 x 30 mm puikko
990 Ω/25 °C
Harmaa silikonikaapeli
