HOKUYO

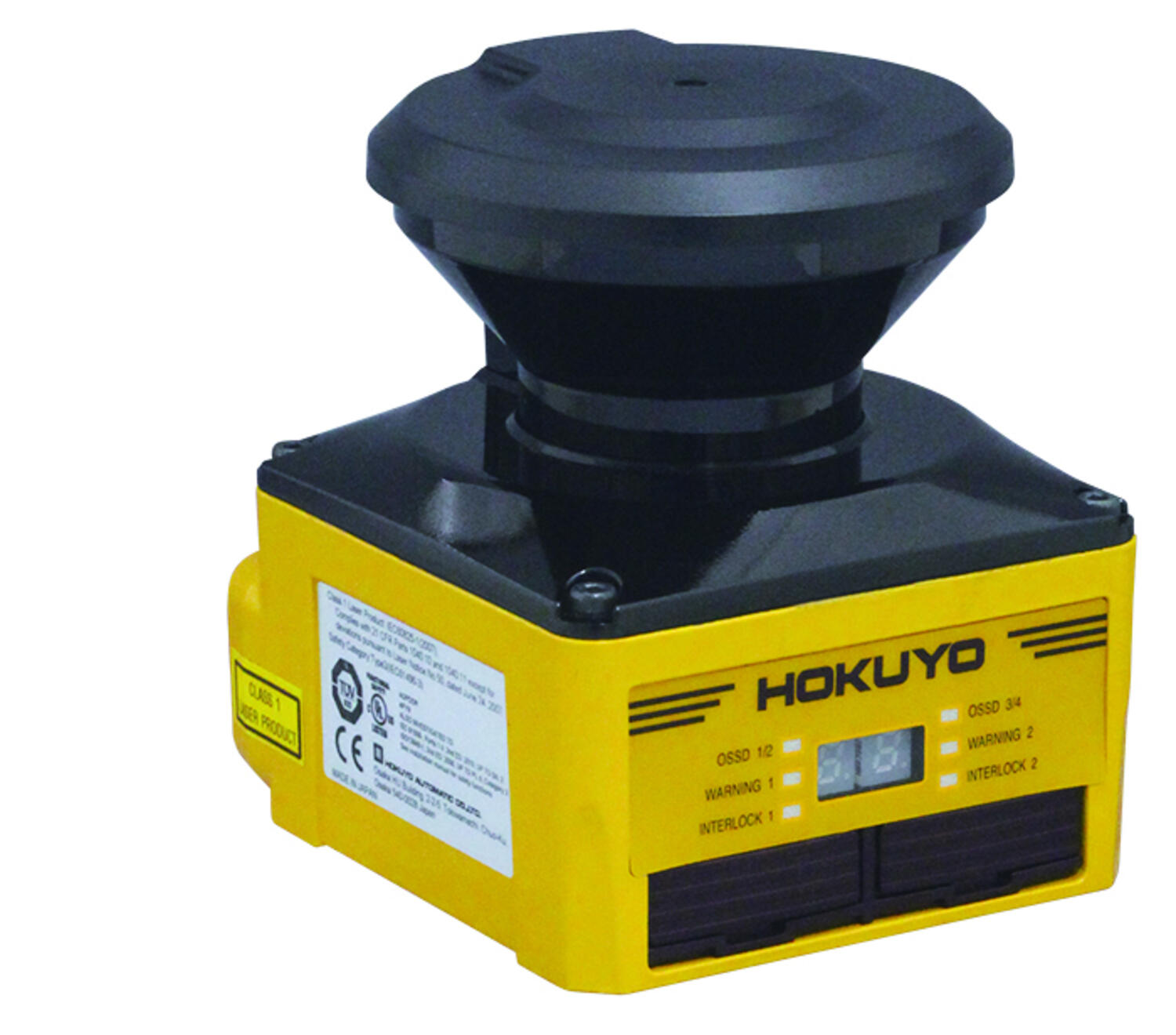

UAM-05-LPA turvalaserskanneri
- Ethernet-malli
- Hyvä pölynsietokyky
- Optimaalinen myös navigointiin
- 4 pulssianturi sisääntuloa

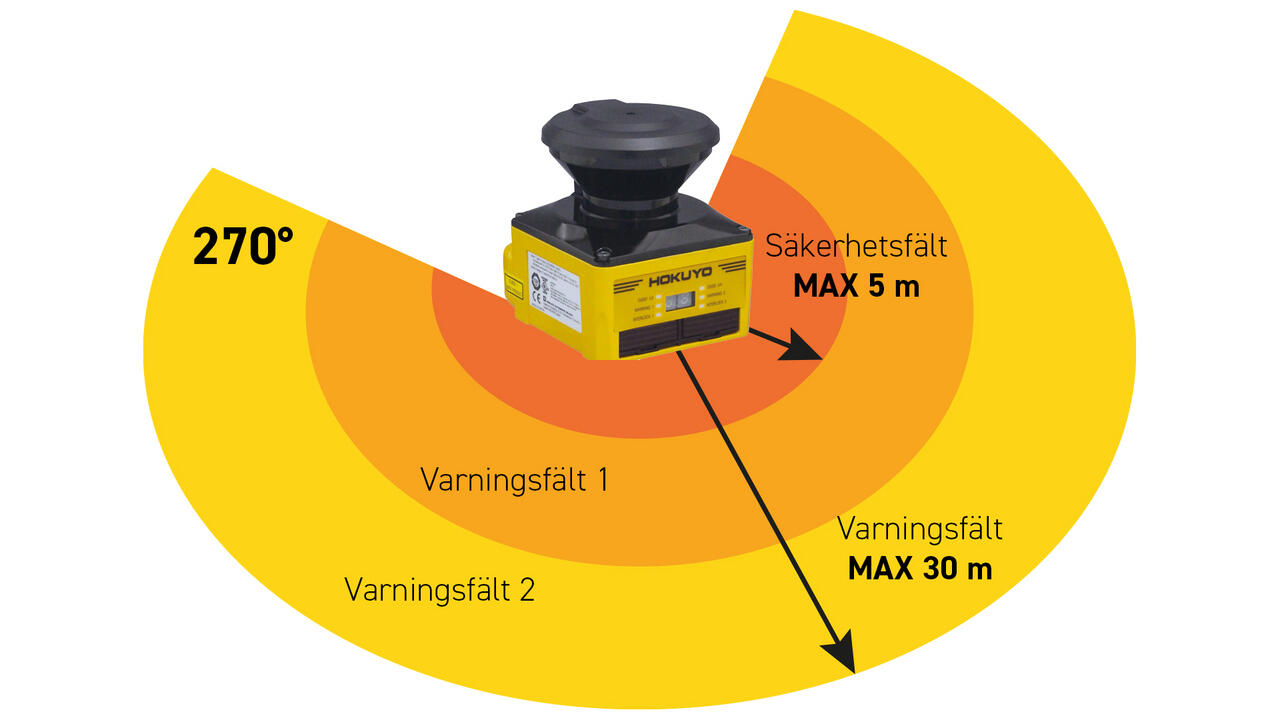

- 30 m varoitusalue
Valitse tuote
Tekniset tiedot
Syöttö |
|
|---|---|
| Syöttöjännite | 24VDC |
| Syöttöjännite | 24 V DC |
| Jännitetoleranssi | ±10 % |
Skannaus |
|
| Suojavyöhyke max. | 5 m |
| Varoitusvyöhyke max. | 30 m |
| Toleranssi | +100 mm |
| Tunnistuskulma | 270 ° |
| Optiikka | Laserluokka 1, 905 nm |
| Laserluokka | Class 1 |
| Skannausalueiden määrä | 128 kpl |
Sisääntulot ja ulostulot |
|
| Turvaulostulot | 4xOSSD |
| Min. vasteaika OFF | 60 ms |
| Max. vasteaika OFF | 270 ms |
| Signaaliulostulot | 2xOSSD |
| Sisääntulot | 32 aluetta (5 sisääntuloa x 2 kanavaa), EDM/RESET/MUTING1/MUTING2/OVERRIDE (1 sisääntulo x1 kanava) |
Kotelo |
|
| Leveys | 80 mm |
*Invisible Heading* |
|
|---|---|
| Pituus | 80 mm |
| Korkeus | 95 mm |
| Min. käyttölämpötila | -10 °C |
| Max. käyttölämpötila | 50 °C |
| IP-luokka | IP65 |
| Paino | 0,8 kg |
| Rungon materiaali | Alumiini |
| Optisen ikkunan materiaali | Polykarbonaatti |
| Liitäntä | 3 m kaapeli, USB2.0 (Micro USB tyyppi B), RS-485, Ethernet |
Turva-arvot ja hyväksynnät |
|
| Tyyppi | 3, EN 61496-1 mukaan |
| PL | d standardin EN ISO 13849-1 mukaan |
| SIL | 2 standardin EN IEC 61508 mukaan |
| PFHd | 7,8x10-8 ilman master/slave, 1,6x10-7 master/slaven kanssa |
| Hyväksynnät | BG, CE, cULus, TÜV |
| Yhdenmukaisuusvaatimukset | EMC, LVD, MD |

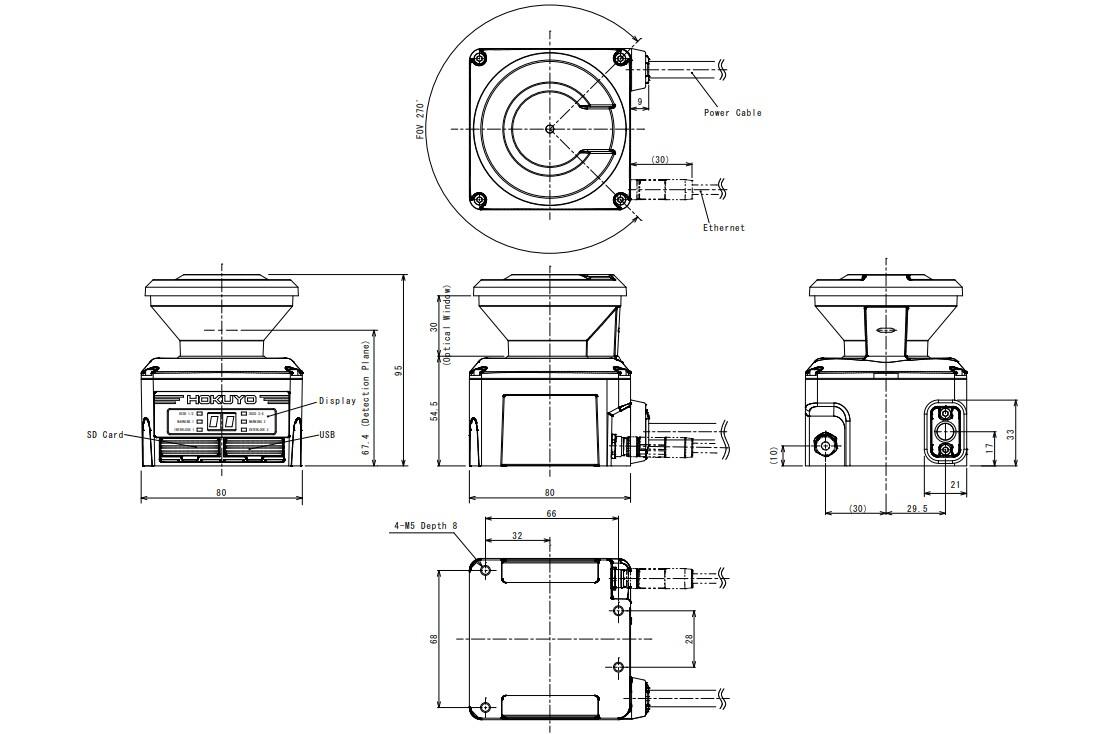

Mitat ja kytkennät
Peruskytkentä
1 suojavyöhyke,
2 varoitusvyöhykettä
(max 32 aluetta)
Kytkentä kun käytössä
Muting, EDM, ja override toiminnot
Kytkentä pulssianturituloilla
OSSD ulostulot
Muut ulostulot
(RES_REQ1, RES_REQ2, MUT_OUT1, MUT_OUT2)
Sisääntulot
(EDM1, EDM2, RESET1, RESET2, MUTING1, MUTING2, MUTING3, MUTING4, OVERRIDE1, OVERRIDE2)
Tekniset kuvat

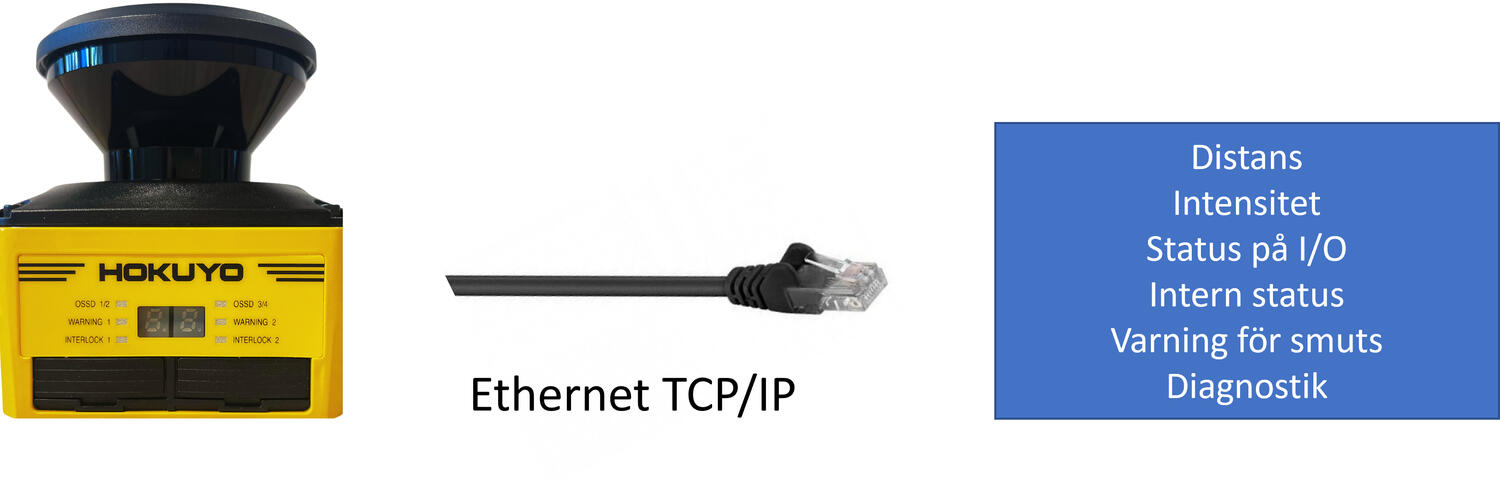

Mittatieto saadaan suoraan UAM skannerista Ethernet kaapelilla

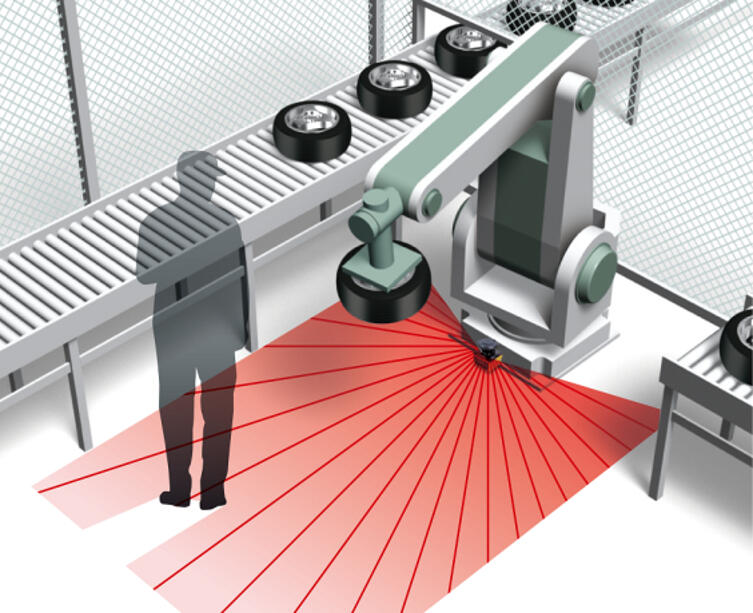

Aluevalvonta

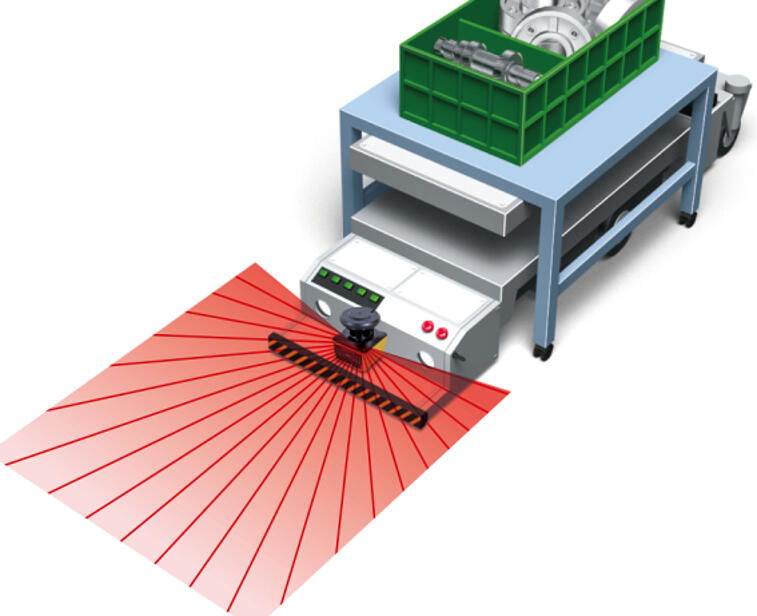

AGV sovellukset

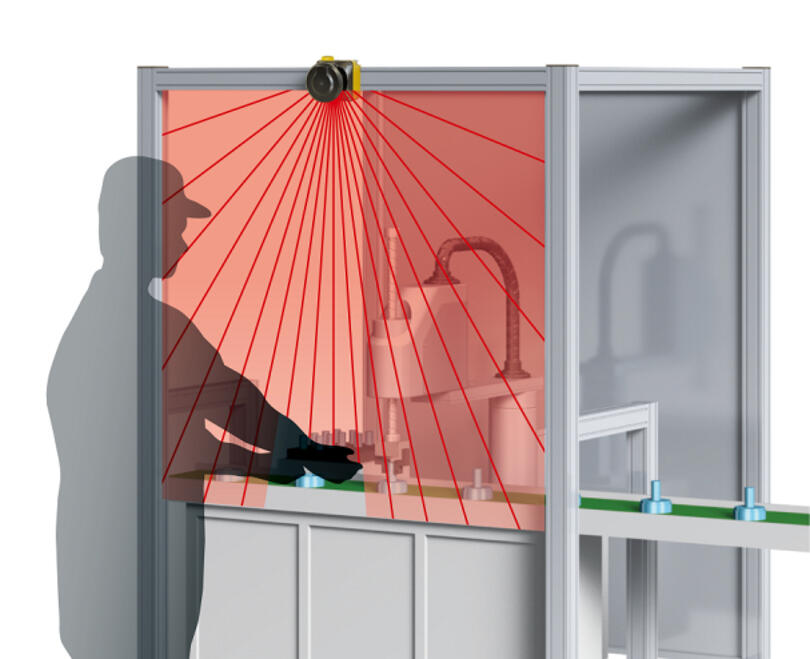

Pystysuora asennus
Kahdennettu pulssianturisisääntulo, esim. AGV sovelluksiin.
Vyöhykkeiden kokoa voidaan muuttaa nopeuden mukaan.
Master/slave- toiminto
Yhteensä 4 skanneria voidaan kytkeä sarjaan Master/slave toiminnolla (RS-485).
Yksi skanneri toimii masterina, joka kommunikoi muiden, max. 3 (slave) skannerin kanssa.
Raakadata navigointiin
UAM-05 käyttää kommunikointiprotokollaa SCIP2.2
Konfigurointi:
Suoraan tietokoneelta USB-portin kautta.

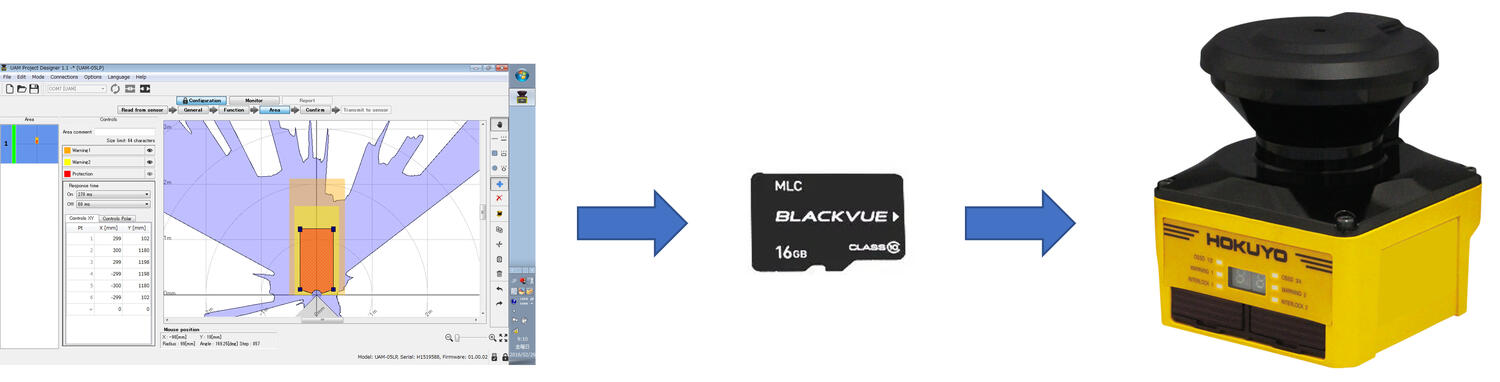

Ohjelman voi tallentaa myös SD-kortille, jolloin ohjelman voi tallentaa suoraan UAM turvalaserskannerille ilman tietokonetta.
Tuotekuvaus
Hokuyo UAM-05-LPA turvalaserskanneri on päivitetty ja paranneltu versio UAM-05-LP turvaskannerista.
Parannellut linssin materiaalit, pölynsietokyky ja Ethernet kommunikointi takaavat hyvän tunnistuksen.
· Korkeampi pölynkestävyys, ei vain antistaattisen linssin ansiosta, joka aktiivisesti estää pölyn kertymistä, vaan myös ohjelmistosäätöjen ansiosta, jotka paremmin jättävät pölyn huomioimatta.'
· Ohjelmointi on nyt mahdollista myös Ethernet-portin kautta. Tämä vaihtoehto helpottaa merkittävästi AGV-verkoston valvontaa ja muutoksia.
· Tarkempi ympäristön kartoitus AGV-yksiköiden telakointia varten.
· Korkeampi elektromagneettinen immuniteetti ympäristön häiriöitä vastaan.
· 4 pulsianturituloa, jotka mahdollistavat aluekuvion ohjauksen paitsi nopeusvalvonnan myös ohjauskulman ja suunnan avulla. (Vakio UAM, 2 pulssianturituloa)

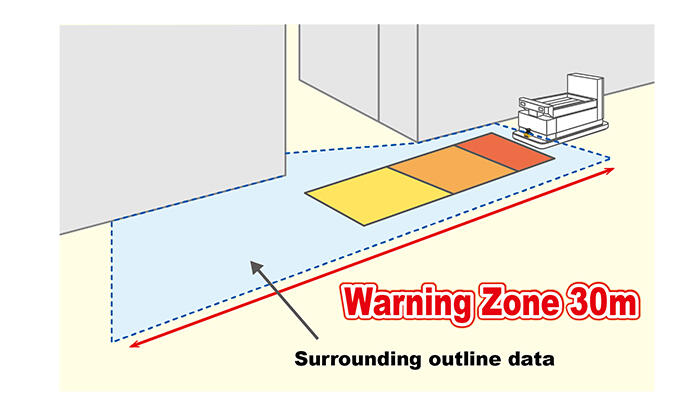

· Varoitusalue jopa 30 m (vakio UAM 20 m).
