HOKUYO
UAM-05LEC-T301 turvalaserskanneri
Uusi EtherCAT-versio lisätty UAM-sarjaan
Turvalaserskanneri, jossa on 5 metrin suoja-alue ja 270°:n skannauskulma, mahdollistaa alueiden joustavan määrittelyn.

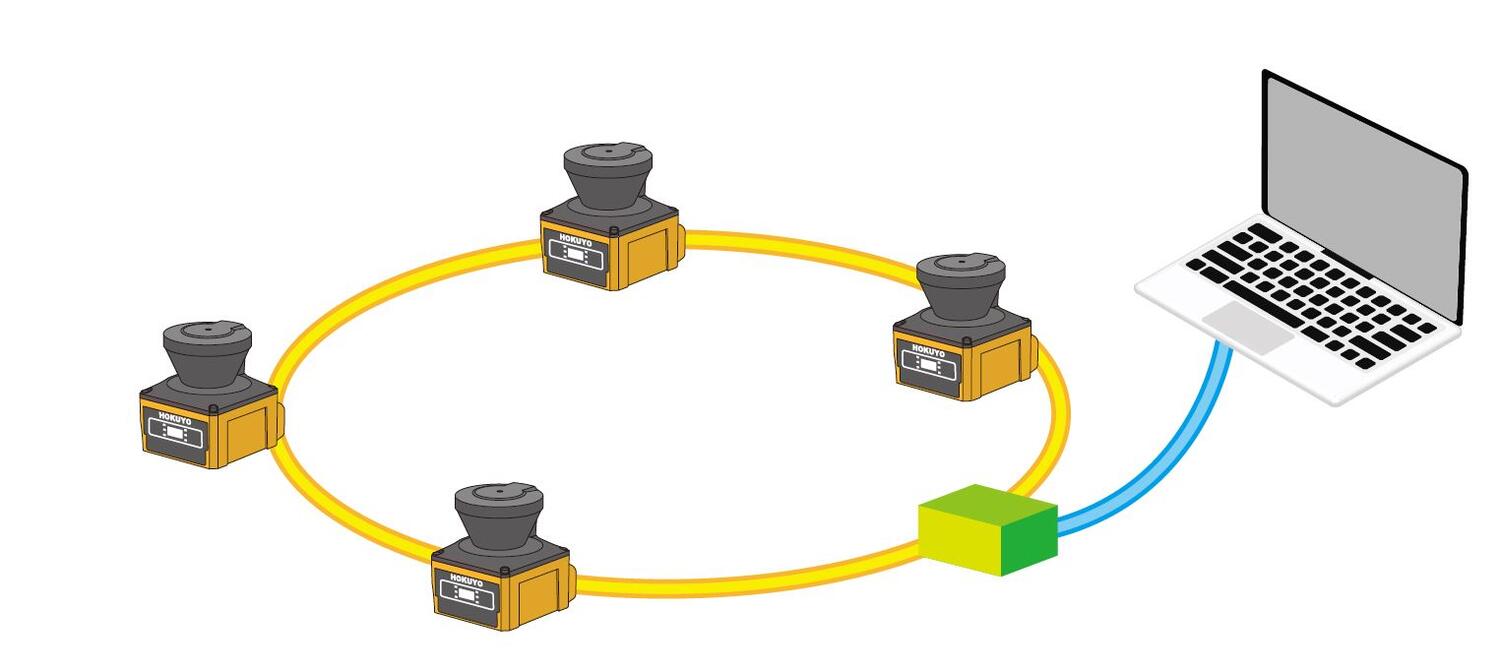

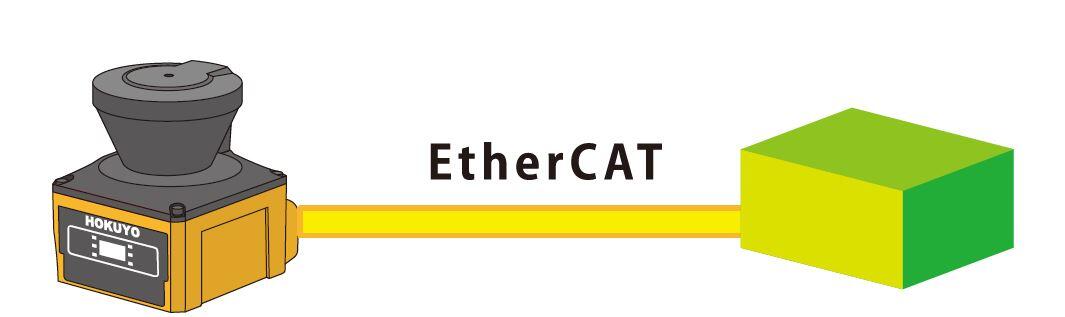

UAM-05LECA-turvalaserskanneri tarjoaa EtherCAT®-teollisuusverkkoyhteyden, joka soveltuu erinomaisesti useiden antureiden hallintaan yhden verkon kautta.
Erityisen sopiva useiden robottien yhteiseen hallintaan sekä AGV-ajoneuvojen nopeustietojen jakamiseen verkon kautta.
UAM-sarjan keskeiset ominaisuudet ja helppokäyttöisyys säilyvät ennallaan, ja samalla käytettävyyttä ja toiminnallisuutta on parannettu koneiden suojaamiseen sekä henkilöturvallisuuden varmistamiseen liikkuvissa ja kiinteissä sovelluksissa.

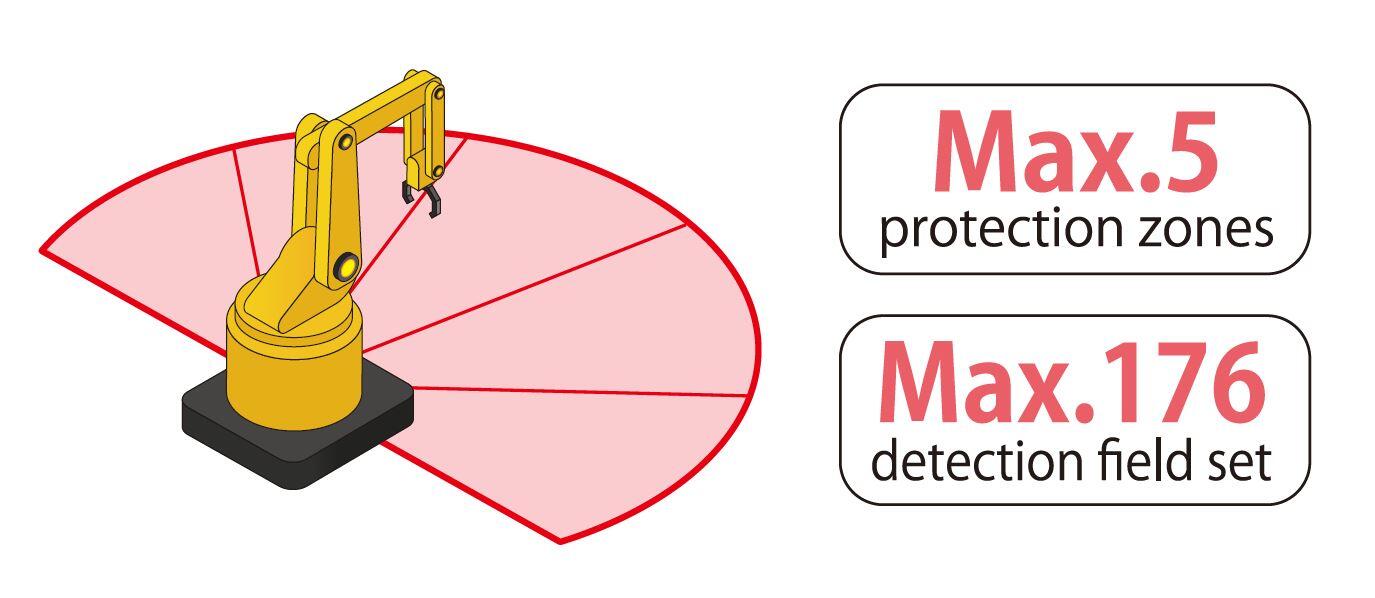

Robottityösoluista autonomisiin mobiilirobotteihin EtherCAT®-yhteyden kautta tapahtuva verkonhallinta mahdollistaa konfiguroinnin, valvonnan ja lähtöjen ohjauksen keskitetyn hallinnan. Käyttäjä voi ohjelmoida jopa viisi turvasuoja-aluetta ja enintään 176 vaihdettavaa aluekuviota. Suurempi suoja-alueiden ja aluekuvioiden määrä mahdollistaa pysäytysalueiden tarkemman hallinnan sovelluksen tarpeiden mukaisesti, mikä vähentää tarpeettomia pysäytyksiä.

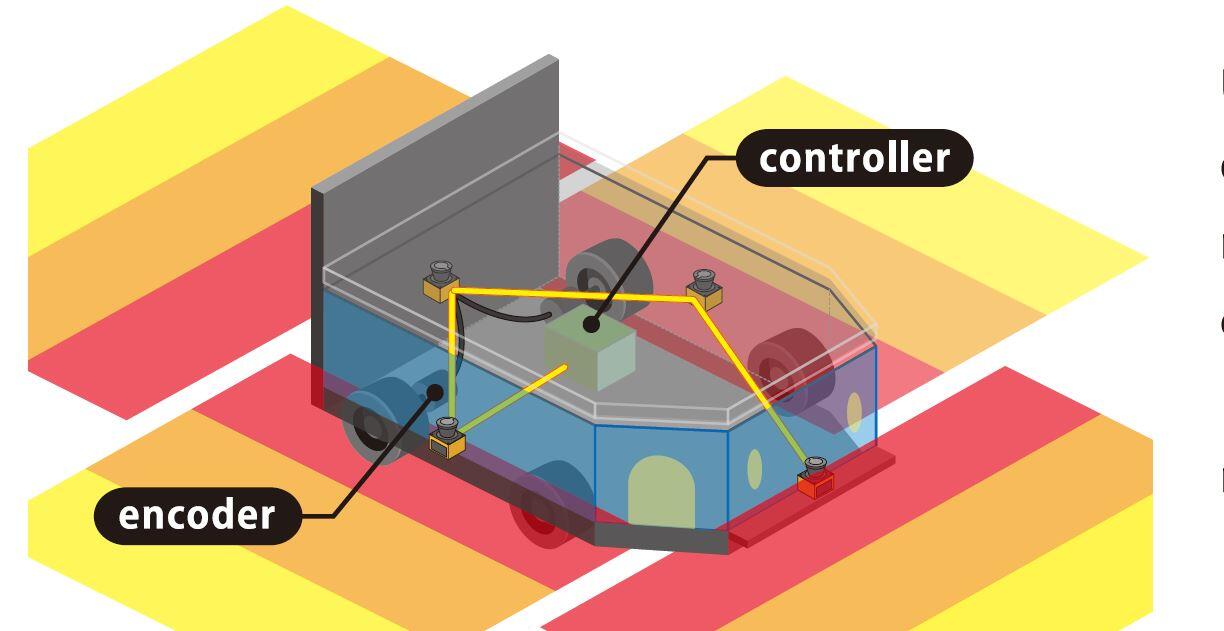

Raakamittaustiedon siirtäminen EtherCAT®-master-yksikön kautta mahdollistaa saumattoman integroinnin autonomisten ajoneuvojärjestelmien olemassa oleviin navigointiohjaimiin. AGV-/AMR-ajoneuvoihin asennetut ja UAM-anturiin liitetyt enkooderit mahdollistavat nopeustiedon jakamisen verkon kautta, mikä helpottaa nopeudesta riippuvaista turvakenttien vaihtoa.
- EtherCAT®
- 5 yksilöllistä turva-aluetta
- 176 skannausaluetta
- UAM sarjan helppokäyttöisyys
Valitse tuote
Tekniset tiedot
Syöttö |
|
|---|---|
| Syöttöjännite | 24 V DC |
| Jännitetoleranssi | ±10 % |
Skannaus |
|
| Suojavyöhyke max. | 5 m |
| Varoitusvyöhyke max. | 20 m |
| Toleranssi | +100 mm |
| Tunnistuskulma | 270 ° |
| Optiikka | Laserluokka 1, 905 nm |
| Laserluokka | Class 1 |
| Skannausalueiden määrä | 176 kpl |
Sisääntulot ja ulostulot |
|
| Turvaulostulot | 4xOSSD |
| Min. vasteaika OFF | 60 ms |
| Max. vasteaika OFF | 510 ms |
| Signaaliulostulot | 2xOSSD |

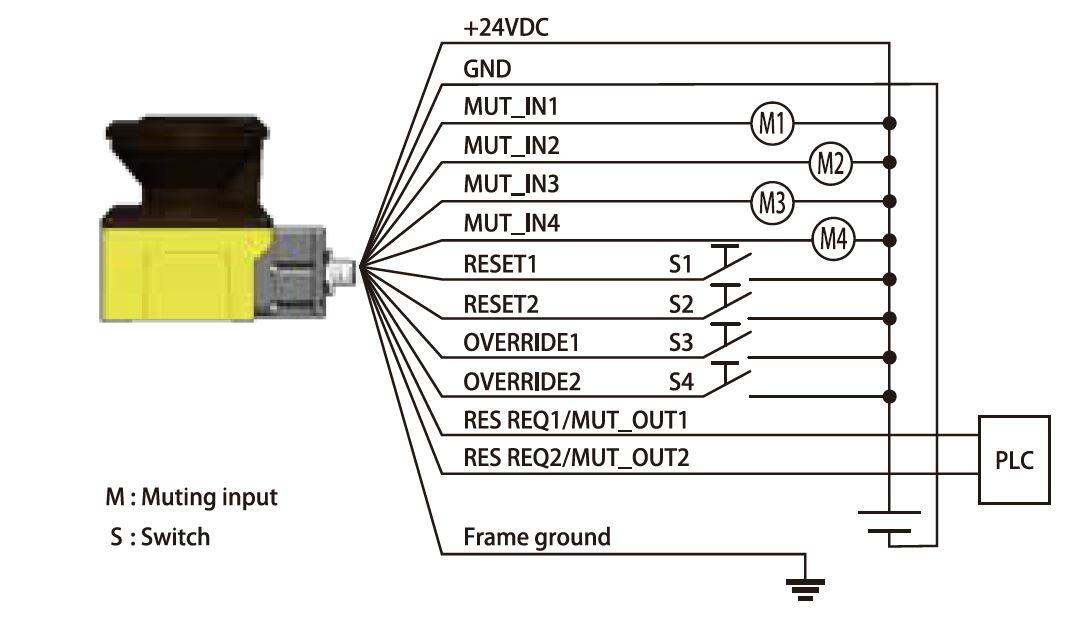

| Sisääntulot | 32 aluetta (5 sisääntuloa x 2 kanavaa), EDM/RESET/MUTING1/MUTING2/OVERRIDE (1 sisääntulo x1 kanava) |
Kotelo |
|
| Leveys | 80 mm |
| Pituus | 104 mm |
*Invisible Heading* |
|
|---|---|
| Korkeus | 95 mm |
| Min. käyttölämpötila | -10 °C |
| Max. käyttölämpötila | 55 °C |
| IP-luokka | IP65 |
| Paino | 0,8 kg |
| Rungon materiaali | Alumiini |
| Optisen ikkunan materiaali | Polykarbonaatti |
| Liitäntä | 300mm kaapeli+liitin, USB2.0 (Micro USB tyyppi B), RS-485, Ethernet |
Turva-arvot ja hyväksynnät |
|
| Tyyppi | 3, EN 61496-1 mukaan |
| PL | d standardin EN ISO 13849-1 mukaan |
| SIL | 2 standardin EN IEC 61508 mukaan |
| PFHd | 7,8x10-8 ilman master/slave, 1,6x10-7 master/slaven kanssa |
| Hyväksynnät | BG, CE, cULus, TÜV |
| Yhdenmukaisuusvaatimukset | EMC, LVD, MD |
Tuotekuvaus
Uusi EtherCAT-versio lisätty UAM-sarjaan
Turvalaserskanneri, jossa on 5 metrin suoja-alue ja 270°:n skannauskulma, mahdollistaa alueiden joustavan määrittelyn.
UAM-05LECA-turvalaserskanneri tarjoaa EtherCAT®-teollisuusverkkoyhteyden, joka soveltuu erinomaisesti useiden antureiden hallintaan yhden verkon kautta.
Erityisen sopiva useiden robottien yhteiseen hallintaan sekä AGV-ajoneuvojen nopeustietojen jakamiseen verkon kautta.
UAM-sarjan keskeiset ominaisuudet ja helppokäyttöisyys säilyvät ennallaan, ja samalla käytettävyyttä ja toiminnallisuutta on parannettu koneiden suojaamiseen sekä henkilöturvallisuuden varmistamiseen liikkuvissa ja kiinteissä sovelluksissa.
Robottityösoluista autonomisiin mobiilirobotteihin EtherCAT®-yhteyden kautta tapahtuva verkonhallinta mahdollistaa konfiguroinnin, valvonnan ja lähtöjen ohjauksen keskitetyn hallinnan. Käyttäjä voi ohjelmoida jopa viisi turvasuoja-aluetta ja enintään 176 vaihdettavaa aluekuviota. Suurempi suoja-alueiden ja aluekuvioiden määrä mahdollistaa pysäytysalueiden tarkemman hallinnan sovelluksen tarpeiden mukaisesti, mikä vähentää tarpeettomia pysäytyksiä.
Raakamittaustiedon siirtäminen EtherCAT®-master-yksikön kautta mahdollistaa saumattoman integroinnin autonomisten ajoneuvojärjestelmien olemassa oleviin navigointiohjaimiin. AGV-/AMR-ajoneuvoihin asennetut ja UAM-anturiin liitetyt enkooderit mahdollistavat nopeustiedon jakamisen verkon kautta, mikä helpottaa nopeudesta riippuvaista turvakenttien vaihtoa.
