S300 turvavalokenno
Datalogicin S300 turvavalokennosarja on toimintaperiaatteeltaan lähetin-vastaanotinpari (IR) ja on tehty toimimaan yhdessä Datalogicin SG-BWS sarjan valvontayksiköiden kanssa. Ilman SG-BWS valvontayksikköä S300 turvavalokenno ei ole hyväksytty turvakäyttöön.
Yhdessä SG-BWS sarjan valvontayksikön kanssa S300 turvavalokenno on joko Tyypin 2 (PLd, SIL 2) tai Tyypin 4 (PLe, SIL 3)
standardien EN ISO 13849-1 ja EN 62061 mukaan (ks. tilausnumerot).
SG-BWS sarjan valvontayksikköön voidaan liittää 1-4 turvavalokennoparia.
S300 turvavalokennon toimintaetäisyys on Tyypin 2 kennoilla 0-50 m ja Tyypin 4 kennoilla 0-40 m, näin ollen S300 turvavalokenno soveltuu erinomaisesti myös aluevalvontaan.
Kaikki S300 turvavalokennot ovat kotelomallia. Sekä lähettimessä että vastaanottimessa on M12-liitin.
S300 sarjan turvavalokennot soveltuvat erittäin hyvin ulkotiloihin korkean kotelointiluokan (IP67) sekä lämpötilakestoisuuden (-40 ºC...+50 ºC) ansiosta.
Lisäksi DEFOGGING malleissa on huurteen poisto ominaisuus, joka on toteutettu lämmitettävällä etulasilla. Defogging mallit soveltuvat erityisesti tiloihin joissa on äkillisistä lämpötilanmuutoksista aiheutuvaa kondensaatioita.
LEDit lähettimessä ja vastaanottimessa indikoivat sekä toiminnan tilaa että myös oikeaa kohdistusta.
Tekniset tiedot

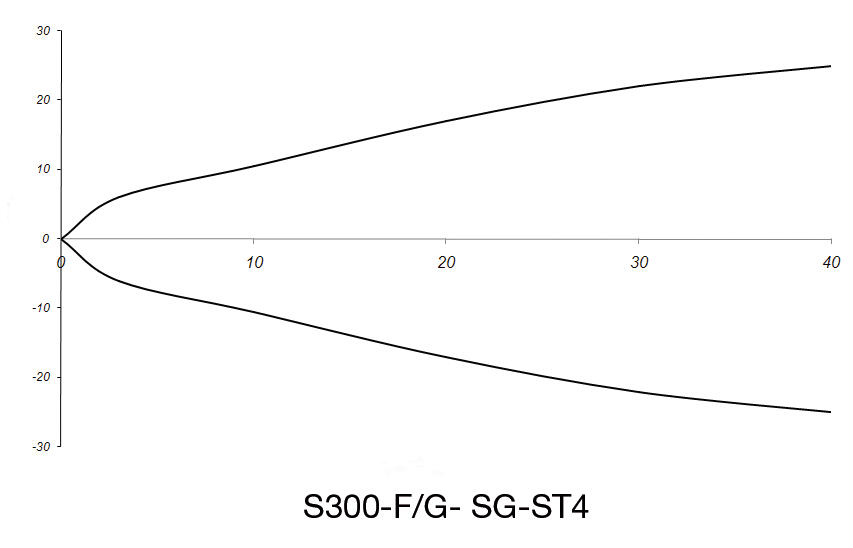

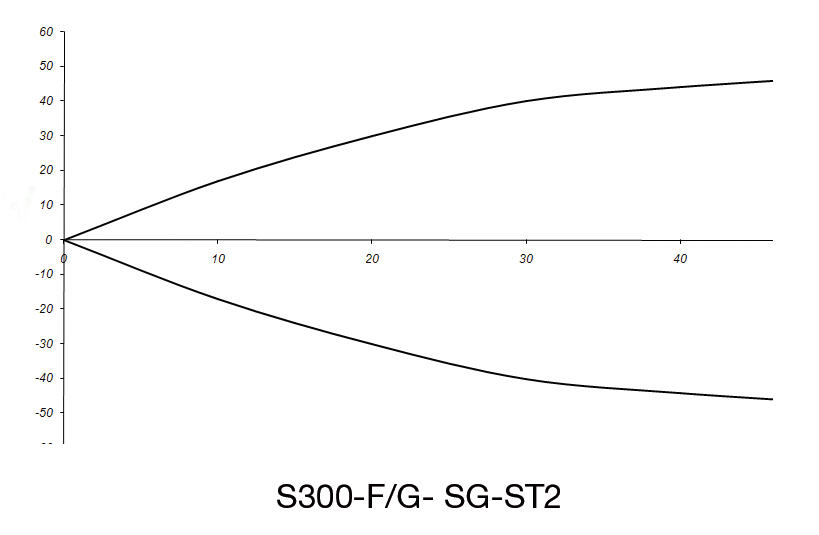

Keilakuviot
S300 turvavalokenno (Tyyppi 2) | S300 turvavalokenno (Tyyppi 4) |
|
|
Tekniset tiedot
Syöttöjännite | 24 V DC, stabiloitu |
Toleranssi | ± 15 % |
Virran kulutus | S300...F (vastaanotin): < 25 mA |
Ulostulo | PNP, NC avautuva |
max virta (ulostulo) | 100 mA (resistiivistä kuormaa) |
Vasteaika | 1 ms |
Diagnostiikka | Test input |
Kytkentätaajuus | 500 Hz |
Valon tyyppi | IR LED 880 nm |
EAA (Effective Aperture Angle) | S300..ST2 (Tyyppi 2): ± 5º |
Toimintaetäisyys | 0-50 m (Tyyppi 2) |
Tilan indikointi | Lähetin Tx: 1 led, Power ON (vihreä) |
Liittimet | Lähetin M12, 4-nap |
Vastaanotin M12, 4-nap | |
Materiaali | Kotelo: PBT 30% lasikuituvahvistettu |
Paino | 140 g |
Kotelointiluokka | IP67 |
Toimintaläpötila | -40 °C...+55 °C |
Varastointilämpötila | -40 °C...+70 °C |
Hyväksynnät |
|
Kytkennät
S300 turvavalokennon liittimet

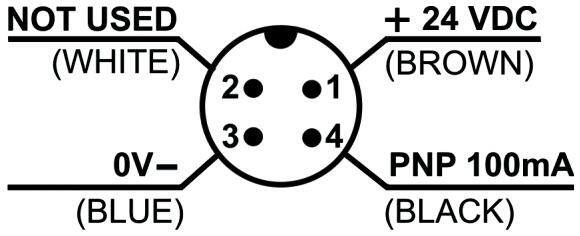

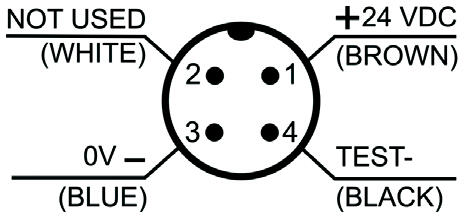

Vastaanotin (Rx, F) | Lähetin (Tx, G) | ||||
|
| ||||
| |||||
Vastaanotin (Rx, F), 4-nap, M12-liitin | Lähetin (Tx, G), 4-nap, M12-liitin | ||||
1 | = ruskea | = +24 V DC (syöttö) | 1 | = ruskea | = +24 V DC (syöttö) |
2 | = valkoinen | = ei kytketä | 2 | = valkoinen | = ei kytketä |
3 | = sininen | = 0 V (syöttö) | 3 | = sininen | = 0 V (syöttö) |
4 | = musta | = PNP output | 4 | = musta | = Test input |
HUOM !
DATALOGICIN TURVAVALOKENNOT OVAT HYVÄKSYTTYJÄ TURVAKÄYTTÖÖN VAIN
YHDESSÄ DATALOGICIN SG-BWS-T4 TAI SG-BWS-T4-MT VALVONTAYKSIKÖN KANSSA.
Turva- / tekniset- / toiminnalliset vaatimukset eivät täyty jos käytetään muiden valmistajien valvontayksiköitä tai DL:n vanhoja/valmistuksesta poistettuja valvontayksiköitä.
Manuaali
S300 Datalogicin kotisivuilla
Valmistajan kotisivuilla ladattavissa tuotteen 3D kuvat, manuaali ja datasivut

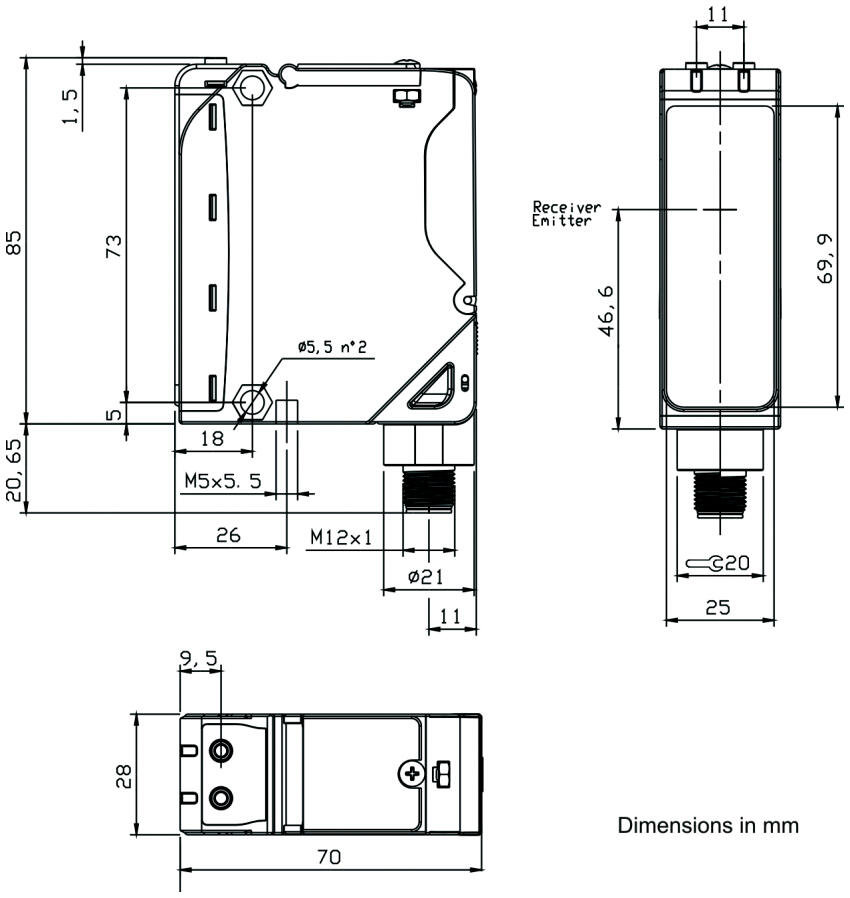

Mitat
|
Tilausnumerot & Tarvikkeet
Tilausnumero | Kuvaus | Toimintaetäisyys |
Tyyppi 2 |
|
|
S300-PR-5-G00-EX-SG-ST2 | Turvavalokenno S300, lähetin, 10/30 VDC, Tyyppi 2 | 0 - 50 |
S300-PR-5-F01-OC-SG-ST2 | Turvavalokenno S300, vastaanotin, 10/30 VDC, Tyyppi 2 | 0 - 50 |
|
|
|
S300-PR-5-G00-EX-M-SG-ST2 | Turvavalokenno S300 DEFOGGING | 0 - 50 |
S300-PR-5-F01-OC-M-SG-ST2 | Turvavalokenno S300 DEFOGGING | 0 - 50 |
|
|
|
Tyyppi 4 |
|
|
S300-PR-5-G00-EX-SG-ST4 | Turvavalokenno S300, lähetin, 10/30 VDC, Tyyppi 4 | 0 - 40 |
S300-PR-5-F01-OC-SG-ST4 | Turvavalokenno S300, vastaanotin, 10/30 VDC, Tyyppi 4 | 0 - 40 |
|
|
|
S300-PR-5-G00-EX-M-SG-ST4 | Turvavalokenno S300 DEFOGGING | 0 - 40 |
S300-PR-5-F01-OC-M-SG-ST4 | Turvavalokenno S300 DEFOGGING | 0 - 40 |
HUOM !
DATALOGICIN TURVAVALOKENNOT OVAT HYVÄKSYTTYJÄ TURVAKÄYTTÖÖN VAIN
YHDESSÄ DATALOGICIN SG-BWS-T4 TAI SG-BWS-T4-MT VALVONTAYKSIKÖN KANSSA.
Turva- / tekniset- / toiminnalliset vaatimukset eivät täyty jos käytetään muiden valmistajien valvontayksiköitä tai DL:n vanhoja/valmistuksesta poistettuja valvontayksiköitä.
Tarvikkeet
S300 turvavalokennon toimitus ei sisällä kiinnikkeitä, katso kiinnikkeet alla.
| Tilausnumero | Kuvaus |
| Kiinnikkeet | |

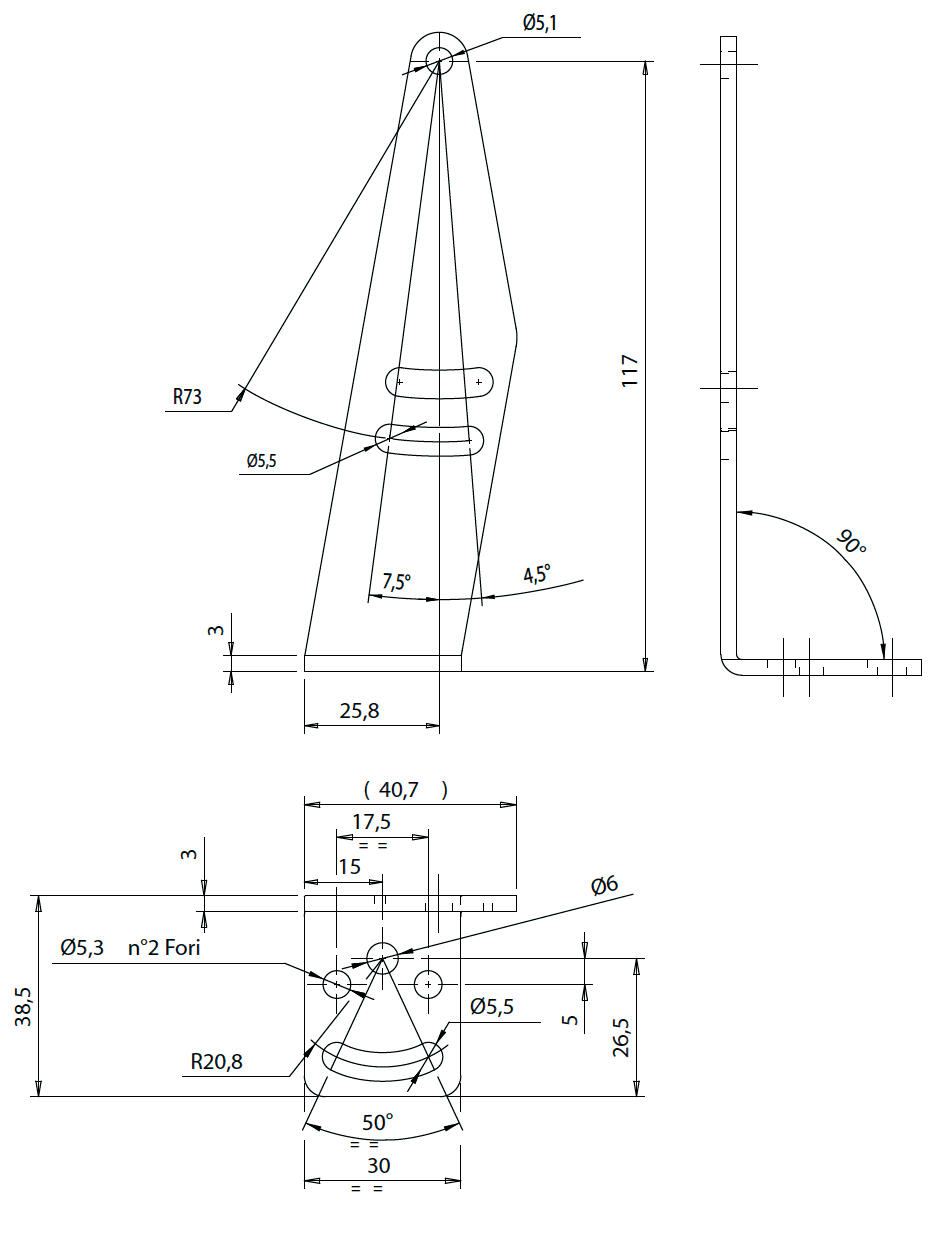

| ST-5099 | Asennuskiinnike ST-5099 |

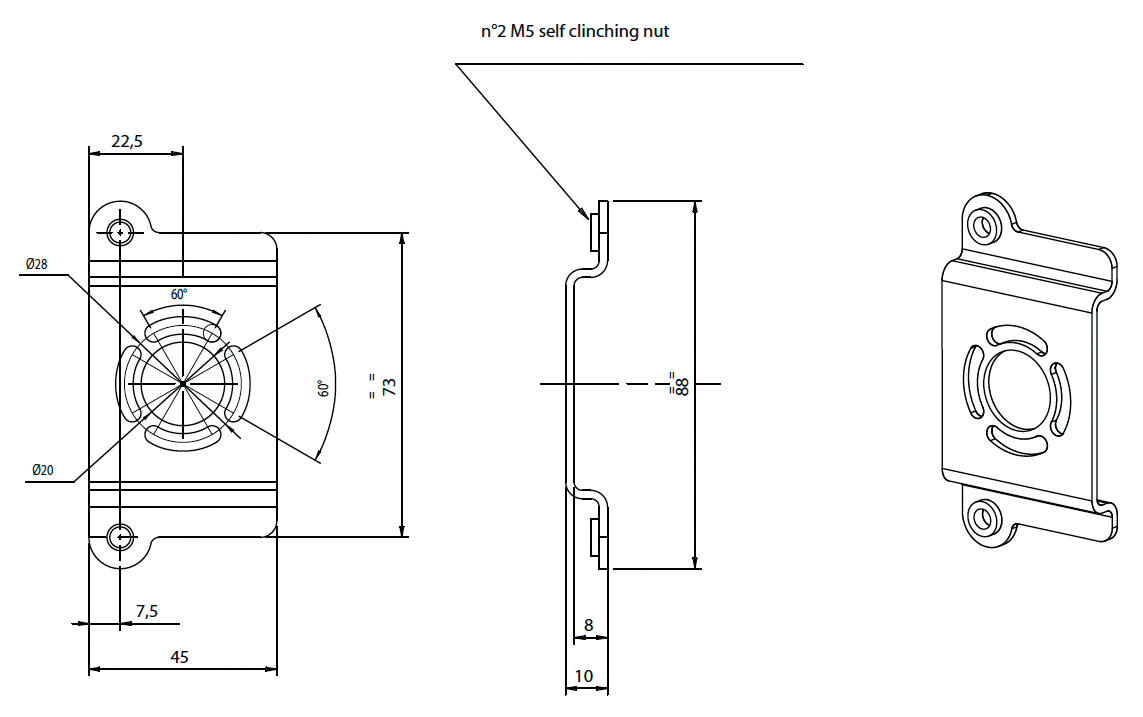

| ST-5100 | Asennuskiinnike ST-5100 |
|
|
|
| Kaapelit | |
| CS-A1-02-U-05 | M12-kaapeli, suora naaras, 5 m, 4-nap |
CS-A1-02-U-15 | M12-kaapeli, suora naaras, 15 m, 4-nap | |
CS-A1-02-U-25 | M12-kaapeli, suora naaras, 25 m, 4-nap | |
|
|
|
| Valvontayksiköt | |

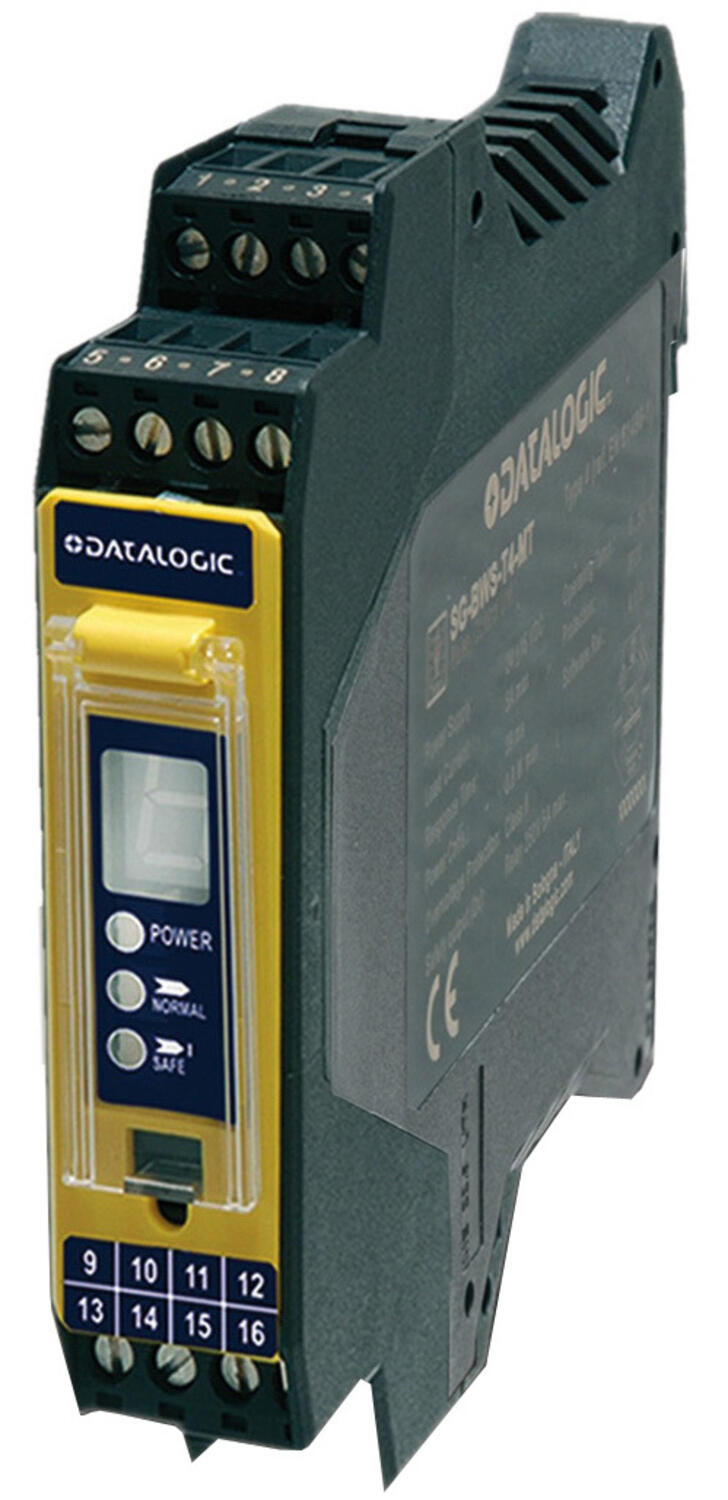

| SG-BWS-T4 | Valvontayksikkö 24 VDC, tulot 1-4:lle turvavalokennolle, |

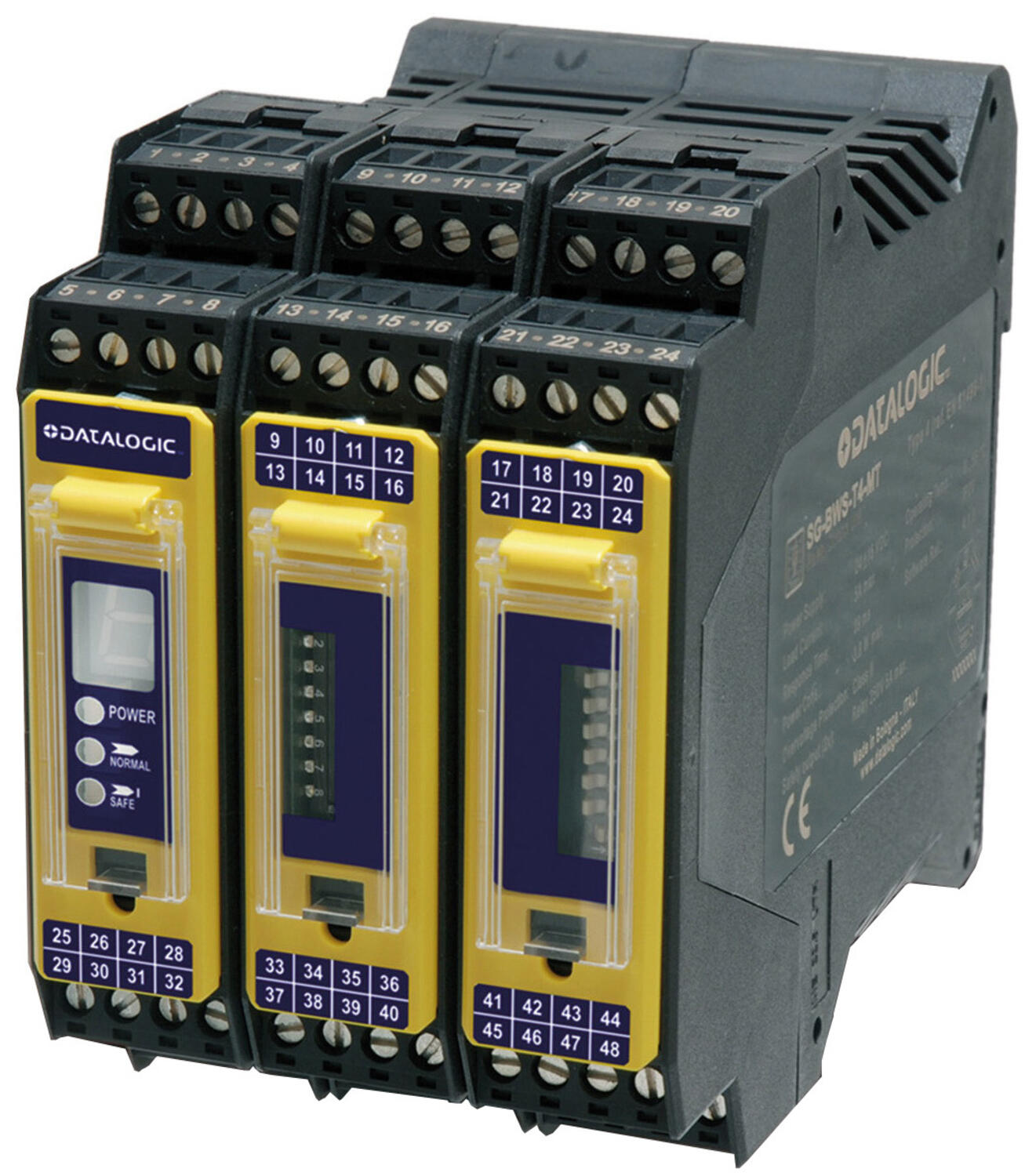

| SG-BWS-T4-MT | Valvontayksikkö 24 VDC, tulot 1-4 turvavalokennolle |
- Turvavalokenno IR, Tyyppi 2/4
- Toimintaetäisyys 0-50 m
- Lämpötila-alue -40 ºC...+55 ºC
