BEI SENSORS

TCW4 - kosketukseton analogia-anturi

Analogia

TCW4 perustuu magneettitekniikkaan ja vaatii magneetin anturin vastapuolelle, mitään mekaanista kontaktia ei tarvita.
  • Kosketukseton monikierros analogia-anturi magneettitekniikalla
  • Vankka rakenne kestää hyvin tärinää ja iskuja
  • 0-10 V, 0,5-4,5 V tai 4-20 mA
  • IP67, optio IP69K
  • 2 m kaapelilla

Valitse tuote

AHM5

Kosketukseton analogia-anturi

Tuotenumero:

Valitse tuote

Tekniset tiedot

Tiedot

Anturin tyyppi Absoluuttianturi
Kotelon halkaisija 52 mm
Resoluutio Max. 12 bit resoluutiolle ja 16 bit kierroksille
Liitäntä Kaapeli
IP-luokka IP67
Min. syöttöjännite DC 5 V DC

*Invisible Heading*

Max. syöttöjännite DC 30 V DC
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 85 °C
Ulostulo 0,5-4,5 V, 0-10 V, 4-20 mA
Versio Monikierros

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Kosketuksettomat anturit perustuvat magneettitekniikkaan ja vaativat vain magneetin anturin vastapuolelle, mitään mekaanista kontaktia ei enää tarvita.

Anturia on saatavissa normaalilla pulssiulostulolla (max. 1024 p/k) tai absoluuttisena, yksi- tai monikierroksisena, CANopen tai SSI-ulostulolla.



Magneettianturi koostuu kahdesta osasta; polarisoidusta magneetista ja mikropiiristä, joka sisältää Hall-anturin.

Kun magneetti pyörii mikropiirin yläpuolella saadaan ulostulona sini/kosini aaltoa.
Tämän jälkeen sini/kosini aalto muutetaan absoluuttiseksi kulma tiedoksi.



Magneettianturit ovat suunniteltu vaativiin ympäristöihin, osoituksena tästä:

- käyttölämpötila alue jopa –40…+125 °C

- hyvä iskun ja tärinän kesto

- suojattu pölyltä ja kosteudelta, IP67 (optio IP69K)

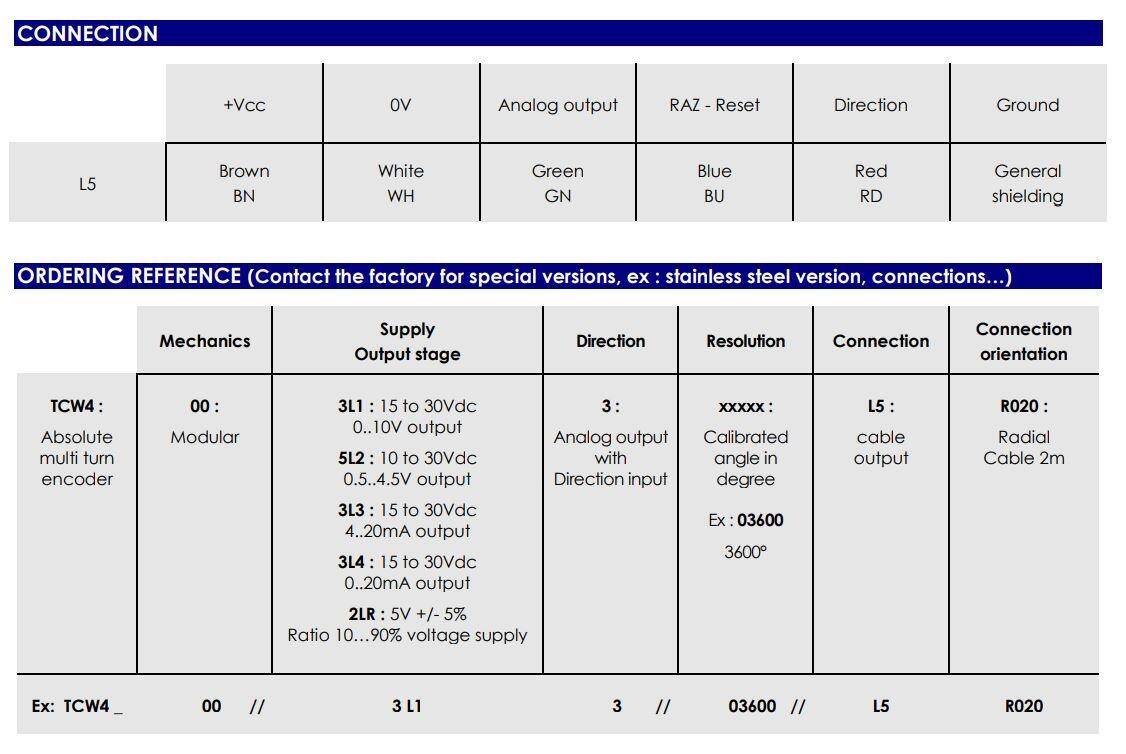

Tilaustiedot

Tilausnumerot

Tilauskoodi



Tyyppi

Syöttöjännite ja ulostulo

Suunta

Resoluutio

Kytkentä

Liitäntä

TCW4:
Absoluutti monikierros

00:
Modulaarinen

3L1 :
15 -30 V DC
0..10 V ulostulo

5L2 :
10 -30 V DC
0.5..4.5 V ulostulo

3L3 :
15 - 30 V DC
4..20 mA ulostulo

3L4
15...30 V DC
0..20 mA ulostulo

2LR :
5V +/- 5 %
10…90 % suhteessa
käyttöjännitteeseen

1 :
CW Myötäpäivään

2 :
CCW Vastapäivään

xxxxx :
Kulma

Esim:
03600 3600°

L3 :
3-napainen
PVC-kaapeli,
optio PUR

R020 :
2 m kaapeli

Esim. TCW4_

00 //

3 L1

1

// 03600 //

L3

R020
