BEI SENSORS

TCW4 - kosketukseton CANopen-absoluuttianturi

CanOpen monikierros

TCW4 perustuu magneettitekniikkaan ja vaatii magneetin anturin vastapuolelle, mitään mekaanista kontaktia ei tarvita.
  • Kosketukseton monikierros CANopen-absoluuttianturi magneettitekniikalla
  • 12 bit resoluutiolle ja 16 bit kierroksille
  • Vankka rakenne kestää hyvin tärinää ja iskuja
  • IP67, optio IP69K

Valitse tuote

AHM5

Kosketukseton absoluuttianturi, CANopen, monikierros

Tuotenumero:

Sensata-BEI Sensors.png

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tilaustiedot

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Anturin tyyppi Absoluuttianturi
Kotelon halkaisija 52 mm
Resoluutio Max. 12 bit resoluutiolle ja 16 bit kierroksille
Liitäntä Kaapeli
IP-luokka IP67
Min. syöttöjännite DC 5 V DC

*Invisible Heading*
Max. syöttöjännite DC 30 V DC
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 85 °C
Ulostulo CANopen
Versio Monikierros

Tiedostot

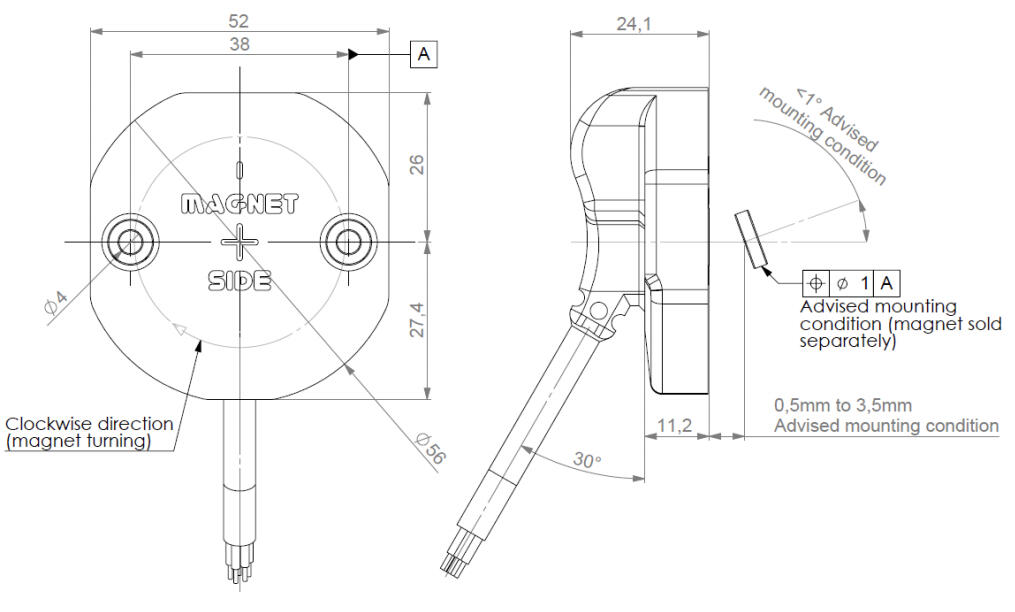

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Kosketuksettomat anturit perustuvat magneettitekniikkaan ja vaativat vain magneetin anturin vastapuolelle, mitään mekaanista kontaktia ei enää tarvita.

Anturia on saatavissa normaalilla pulssiulostulolla (max. 1024 p/k) tai absoluuttisena, yksi- tai monikierroksisena, CANopen tai SSI-ulostulolla.



Magneettianturi koostuu kahdesta osasta; polarisoidusta magneetista ja mikropiiristä, joka sisältää Hall-anturin.

Kun magneetti pyörii mikropiirin yläpuolella saadaan ulostulona sini/kosini aaltoa.
Tämän jälkeen sini/kosini aalto muutetaan absoluuttiseksi kulma tiedoksi.



Magneettianturit ovat suunniteltu vaativiin ympäristöihin, osoituksena tästä:

- käyttölämpötila alue jopa –40…+125 °C

- hyvä iskun ja tärinän kesto

- suojattu pölyltä ja kosteudelta, IP67 (optio IP69K)

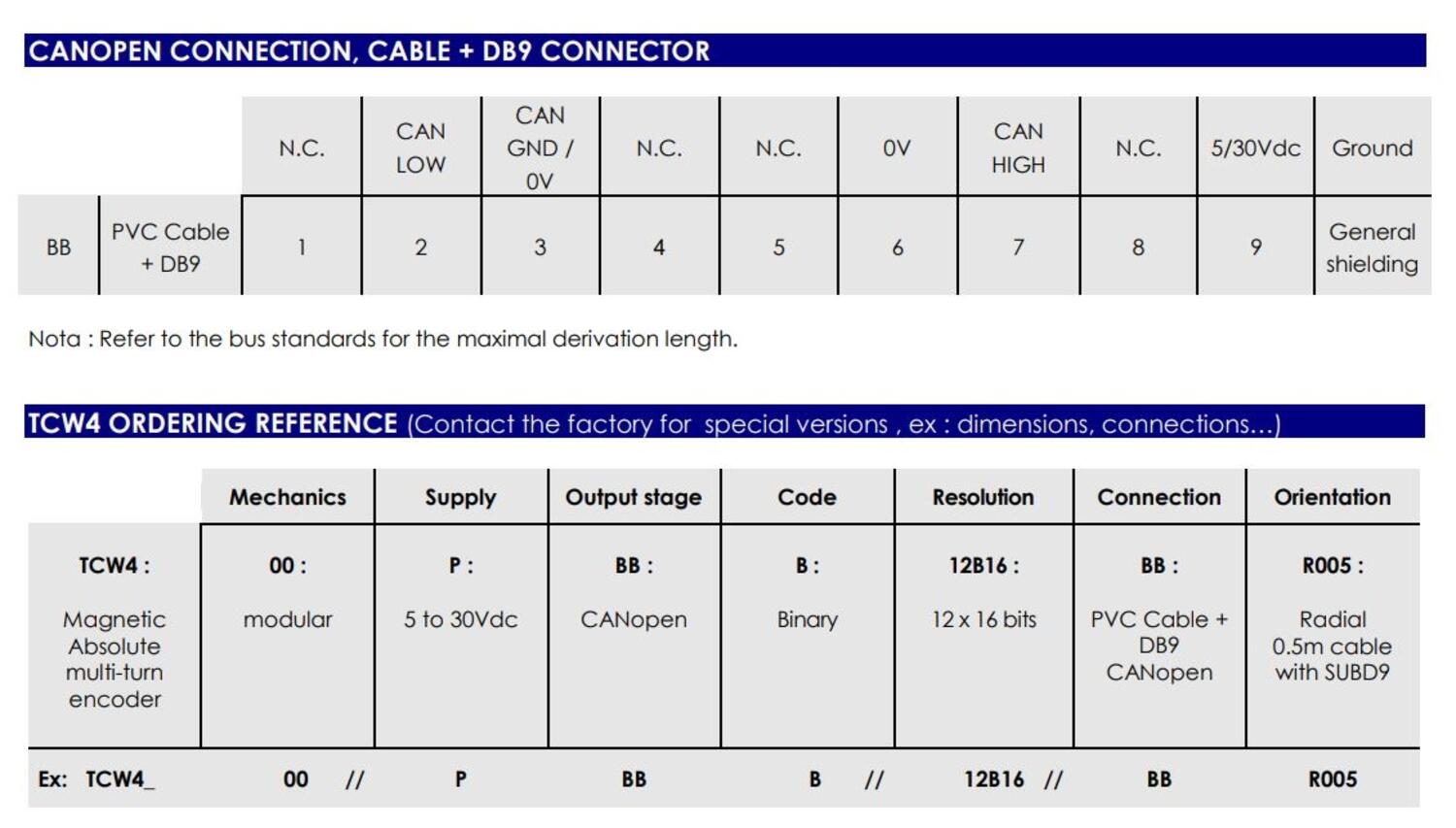

Tilaustiedot

Tilausnumerot

Tilauskoodi



Tyyppi

Käyttöjännite

Ulostulo

Koodi

Resoluutio

Kytkentä

Kaapeli

TCW4:
Absoluutti monikierros

00:
Modulaarinen

P: :
5...30 V DC

BB:
CANopen

B :
Binääri

12B16:
12-bittiä resoluutiolle
16-bittiä kierroksille

BB:
PVC kaapeli+
DB9 CANopen

R005 :
50 cm kaapeli+
SUBD9-liitin

Esim. TCW4_

00 //

P

BB

B

// 12B16 //

BB

R005
