BEI SENSORS

TCW4 - kosketukseton SSI-absoluuttianturi

SSI monikierros

TCW4 perustuu magneettitekniikkaan ja vaatii magneetin anturin vastapuolelle, mitään mekaanista kontaktia ei tarvita.
  • Kosketukseton monikierros SSI-absoluuttianturi magneettitekniikalla
  • 12 bit resoluutiolle ja 16 bit kierroksille
  • Vankka rakenne kestää hyvin tärinää ja iskuja
  • IP67, optio IP69K

Valitse tuote

AHM5

Kosketukseton absoluuttianturi, SSI, monikierros

Tuotenumero:

Sensata-BEI Sensors.png

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tilaustiedot

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tiedot
Anturin tyyppi Absoluuttianturi
Kotelon halkaisija 52 mm
Resoluutio Max. 12 bit resoluutiolle ja 16 bit kierroksille
Liitäntä Kaapeli
IP-luokka IP67
Min. syöttöjännite DC 5 V DC

*Invisible Heading*
Max. syöttöjännite DC 30 V DC
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 85 °C
Ulostulo SSI
Versio Monikierros

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Kosketuksettomat anturit perustuvat magneettitekniikkaan ja vaativat vain magneetin anturin vastapuolelle, mitään mekaanista kontaktia ei enää tarvita.

Anturia on saatavissa normaalilla pulssiulostulolla (max. 1024 p/k) tai absoluuttisena, yksi- tai monikierroksisena, CANopen tai SSI-ulostulolla.



Magneettianturi koostuu kahdesta osasta; polarisoidusta magneetista ja mikropiiristä, joka sisältää Hall-anturin.

Kun magneetti pyörii mikropiirin yläpuolella saadaan ulostulona sini/kosini aaltoa.
Tämän jälkeen sini/kosini aalto muutetaan absoluuttiseksi kulma tiedoksi.



Magneettianturit ovat suunniteltu vaativiin ympäristöihin, osoituksena tästä:

- käyttölämpötila alue jopa –40…+125 °C

- hyvä iskun ja tärinän kesto

- suojattu pölyltä ja kosteudelta, IP67 (optio IP69K)

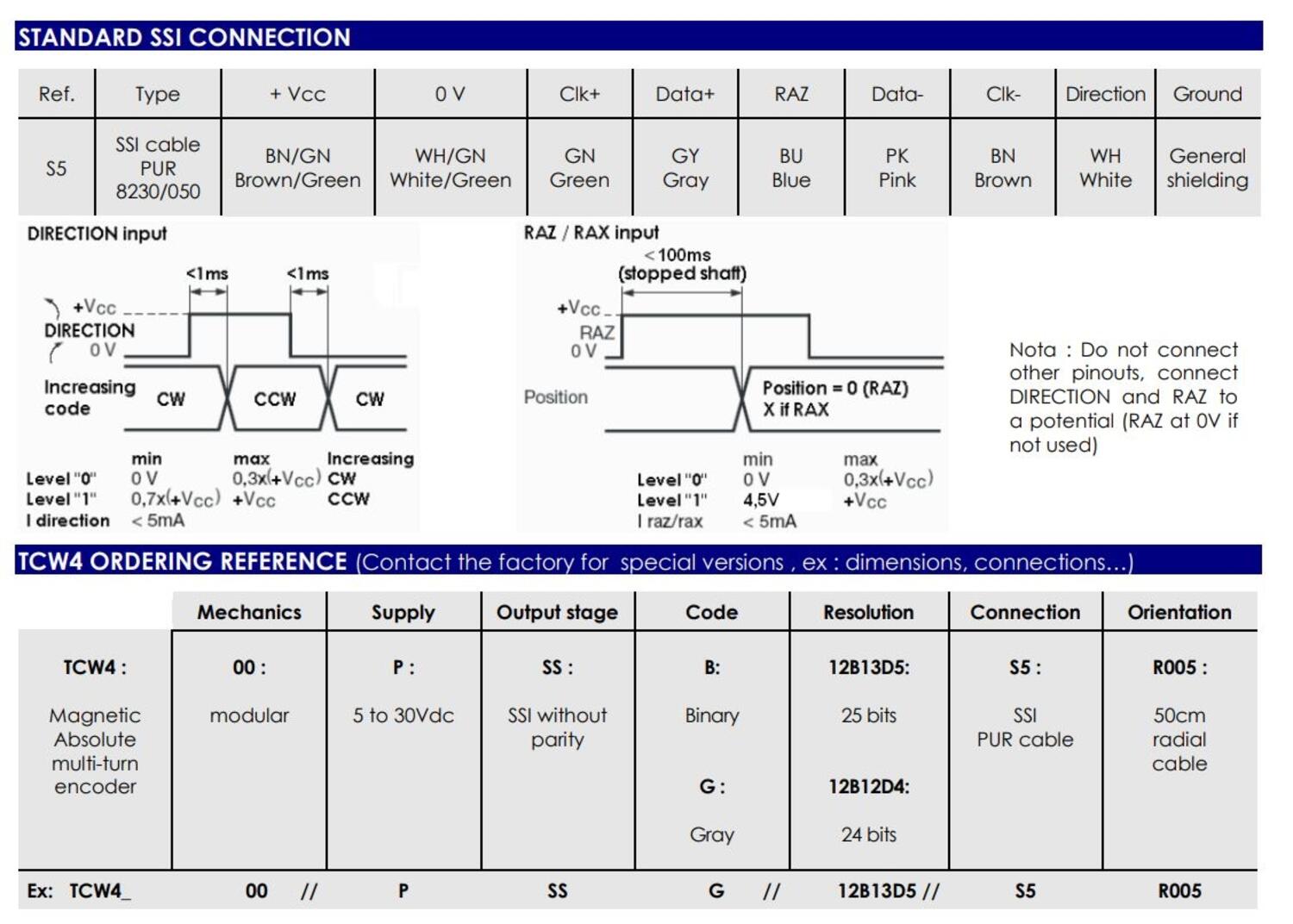

Tilaustiedot

Tilausnumerot

Tilauskoodi





Tyyppi

Syöttöjännite

Ulostulo

Koodi

Resoluutio

Liitäntä

Kaapeli

TCW4:
Absoluutti monikierros

00:
Modulaarinen

P:
5-30 Vdc

SS :
SSI

B:
Binääri
G:
Gray

12B13D5:
25-bittiä
12B12D4
24-bittiä

S5 :
SSI-kaapeli PUR

R005 :
50 cm kaapeli

Esim. TCW4_

00 //

P

SS

// G //

12B13D5

S5

R005
