Mekaanisten kytkimien ja jalkakytkimien kosketinvaihtoehdot
Momenttikosketin (tyyppi ”SU1”)
Koskettimen avautumis- ja sulkeutumisnopeus on vakio, riippumatta toimipään liikenopeudesta. Momenttikoskettimella saavutetaan tarkempi toiminta alhaisilla kytkemisnopeuksilla.
Veto ja päästö tapahtuu eri pisteissä. (Kts. liikekaavio alla)
Hidaskosketin elementti (tyyppi ”U1”)
Koskettimen avautumis- ja sulkeutumisnopeus on verrannollinen toimipään liikenopeuteen. Veto ja päästö tapahtuu samassa pisteessä.
Pakko-ohjaus
Pakko-ohjatulla koskettimella tarkoitetaan sitä, että koskettimet avautuvat mekaanisesti toimipään liikkuessa. Pakkotoimisen kytkimen rakenne on sellainen, että koskettimien mahdollinen jumiutuminen ei estä kärkien avautumista. Nämä kytkimet ovat välttämättömiä turvapiireissä. Pakkotoimisen kytkimen koskettimet voivat olla ns. hitaita tai momenttitoimisia. Tässä luettelossa olevista rajakytkimistä kaikki joiden tyyppimerkinnässä on Z, ovat pakkotoimisia IEC947-5-1 mukaan.
Tämä osoitetaan myös -merkillä, kts. liikekaavio.
Huom! Jotta kytkintä voidaan käyttää turvapiireissä, myös toimipään pitää olla pakko-ohjaava (ei säädettävä).

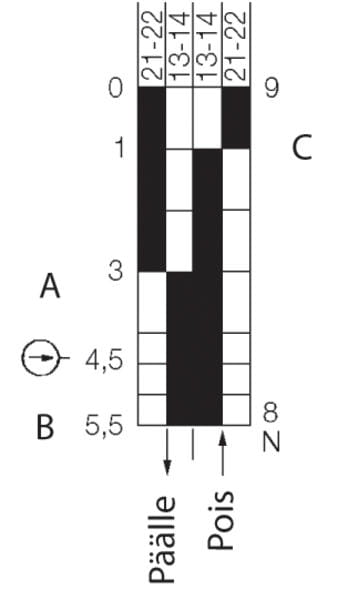

Liikekaavio
Momenttikosketin
A =Koskettimet vaihtavat tilaa.
= NC kärkien pakko-ohjauspiste (jos hitsaantuneet kiinni).
B = Toimipään max. liikerata, mm tai astetta.
C = Koskettimet palaavat alkuperäiseen asentoon.
Musta palkki = Kosketin sulkeutunut
Valkoinen palkki = Kosketin avautunut
