KES-E-R Joustava pyöreä läpivientilaippa push-in kiinnityksellä

Contaclipin KES-E-R-sarja tarjoaa kustannustehokkaan IP54-suojatun kaapeliläpivientiratkaisun useille kaapeleille, letkuille ja putkille rajatussa tilassa. Pyöreän holkin rakenne on kompakti, ulkonee vain 5 mm paneelin pinnasta ja on nopea sekä helppo asentaa. Järjestelmä soveltuu kohteisiin, joissa tarvitaan useita läpivientejä, mutta korkeampaa IP-suojausta tai vedonpoistoa ei vaadita. Saatavilla paneelipaksuuksille 1,5–2,5 mm ja 2,5–4 mm, konfiguraatioilla jopa 35 läpivientiä halkaisijaltaan 1–22,5 mm.
  • Kaapeleille, putkille ja letkuille, joiden halkaisija 1-22,5 mm
  • Läpivienti jopa 35:lle kaapelille
  • Push-in asennus IP54 luokituksella
  • 20-50 mm läpivientiaukoille

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Alkuperämaa DE
Asennus Push in
cUL standardi CSA C22.2 No.1-18

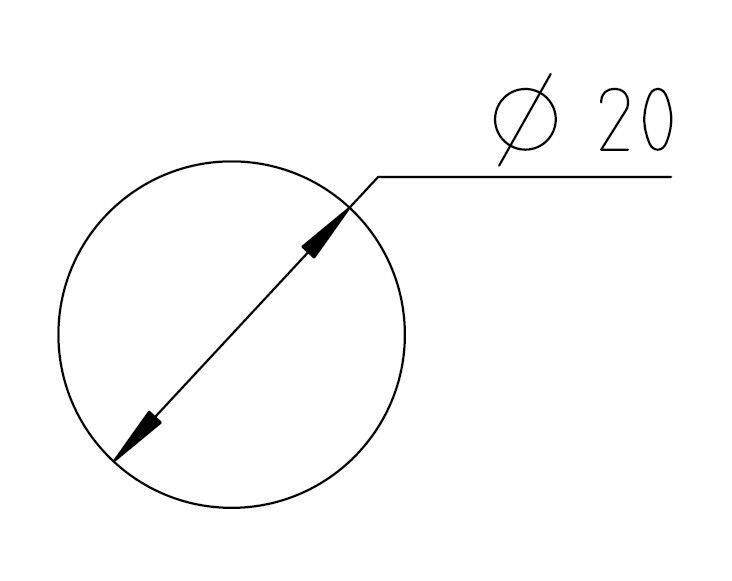

Drillhole diameter 20 mm
Eristemateriaali TPE
Halogeeniton Kyllä
Hyväksynnät cUL, UL
IP-luokka IP54
Kaapeleiden lukumäärä 4 kpl
Korkeus asennettuna 5 mm
Leveys 26 mm
Materiaali TPE
Max. käyttölämpötila 90 °C
Min. käyttölämpötila -40 °C
NEMA luokka 12, 4X
Number of cables x cable diameter 4 x 1.0mm - 5.2mm
Paino 5,8 g
Pakkauskoko 10 kpl
Paloluokka V-0
Pituus 26 mm
Silikonivapaa Kyllä
Tullitariffi 39259020
Type KES-E-R
UL standardi UL 508A
Wall thickness 1.5mm-2.5mm
Väri Harmaa

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

KES-E-R on holkkityyppinen “Push Fit” -kaapeliläpivientijärjestelmä, joka mahdollistaa useiden kaapeleiden, putkien tai letkujen (ilman liittimiä tai sovittimia) läpiviennin kompaktissa tilassa.

Holkeissa on jopa 35 läpivientipistettä 1-22,5 mm halkaisijalla.

Saatavilla useita kokoja 25-50 mm halkaisijalla, mikä tekee asennuksesta joustavan.


KES-E-R asennetaan ilman työkaluja metallisiin tai muovisiin koteloihin/paneeleihin:

  • A-versiot seinämän paksuudelle 1,5 – 2,5 mm
  • B-versiot seinämän paksuudelle 2,5 – 4,0 mm

Kaapeleiden, letkujen tai putkien asentamiseksi vastaava kalvo (jossa on merkitty keskityspiste) täytyy puhkaista. Sen jälkeen kaapelit, putket tai letkut ohjataan yksinkertaisesti reiän läpi.

TPE-materiaali takaa IP54-suojauksen säilymisen.

Tarvikkeet



Äänitiedostot

Lisää luettavaa

Conta-Clip kaapeliläpiviennit elintarviketeollisuuteen
Tuoteuutiset

CONTA-CLIP - FDA-yhteensopivat kaapeliläpivientiratkaisut elintarviketeollisuuteen

CONTA-CLIP tarjoaa elintarviketeollisuuden vaatimuksiin suunniteltuja kaapeliläpivientiratkaisuja, jotka on valmistettu FDA-yhteensopivista materiaaleista.

Conta-Clip kaapeliläpivienti
Tuoteuutiset

Kaikki kulmat hallinnassa 90 asteen kaapeliläpivientijärjestelmällä

Tehokas ja turvallinen kaapeliläpivienti on keskeinen tekijä teollisuus- ja sähköasennuksissa.

Partex PKS Edge Clip kaapelikiinnike aurinkopaneeleihin ja asennukseen
Tuoteuutiset

PKS Edge Clip kaapelikiinnikkeet aurinkopaneeleihin

Partex PKS Edge Clip on erinomainen valinta aurinkopaneeliasennuksiin! Kaapelikiinnikkeet tarjoavat nopean ja helpon kaapeliasennuksen ilman nippusiteitä.

Contaclip kaapeliläpivientijärjestelmät
Tuoteuutiset

Markkinoiden monipuolisin kaapeliläpivientijärjestelmä

Järjestelmän ansiosta valmiskaapeleita ei tarvitse enää katkaista läpiviennin takia, jolloin säilytetään kaapelivalmistajan takuu. Lisäksi kaapelien lisääminen jälkeenpäin on nopeaa ja vaivatonta.

Adel System älykkäät DC-UPS-ratkaisut
Tuoteuutiset

ADEL System CBI60W ja CBI600W – Älykkäät DC-UPS-ratkaisut Ethernet-integraatiolla

ADEL Systemin CBI60W ja CBI600W ovat älykkäitä DC-UPS-ratkaisuja Ethernet-integraatiolla. Lue lisää!

Lovato Electric kuormakytkimet
Tuoteuutiset

Lovato Electric laajentaa GL-sarjan kuormakytkinvalikoimaa 2000 A asti

LOVATO Electric on laajentanut tunnettua GL-sarjan kuormakytkinvalikoimaansa uusilla kokoluokilla, jotka kattavat virta-alueen 1000 A:sta aina 2000 A:iin (AC21A).

Suosikit Tilausnumero: cUL standardi Drillhole diameter Kaapeleiden lukumäärä Leveys Number of cables x cable diameter Paino Pituus Wall thickness Hinta
KES-E-R_20_4_R.tif
KES-E-R 20/4 A GR
Tuotenumero:
28820.6 Kopioitu!
CSA C22.2 No.1-18
20 mm
4 kpl
26 mm
4 x 1.0mm - 5.2mm
5,8 g
26 mm
1.5mm-2.5mm
KES-E-R_20_4_R.tif
KES-E-R 20/4 B GR
Tuotenumero:
28850.6 Kopioitu!
CSA C22.2 No.1-18
20 mm
4 kpl
26 mm
4 x 1.0mm - 5.2mm
5,8 g
26 mm
2.5mm-4mm
KES-E-R_20_5_R.tif
KES-E-R 20/5 A GR
Tuotenumero:
28821.6 Kopioitu!
CSA C22.2 No.1-18
20 mm
5 kpl
26 mm
2 x 3.2mm-6.3mm, 2 x 1.0mm - 4.6mm, 1 x 1.0mm - 10.6mm
5,1 g
26 mm
1.5mm-2.5mm
KES-E-R_20_5_R.tif
KES-E-R 20/5 B GR
Tuotenumero:
28851.6 Kopioitu!
CSA C22.2 No.1-18
20 mm
5 kpl
26 mm
2 x 3.2mm-6.3mm, 2 x 1.0mm - 4.6mm, 1 x 1.0mm - 10.6mm
5,1 g
26 mm
2.5mm-4mm

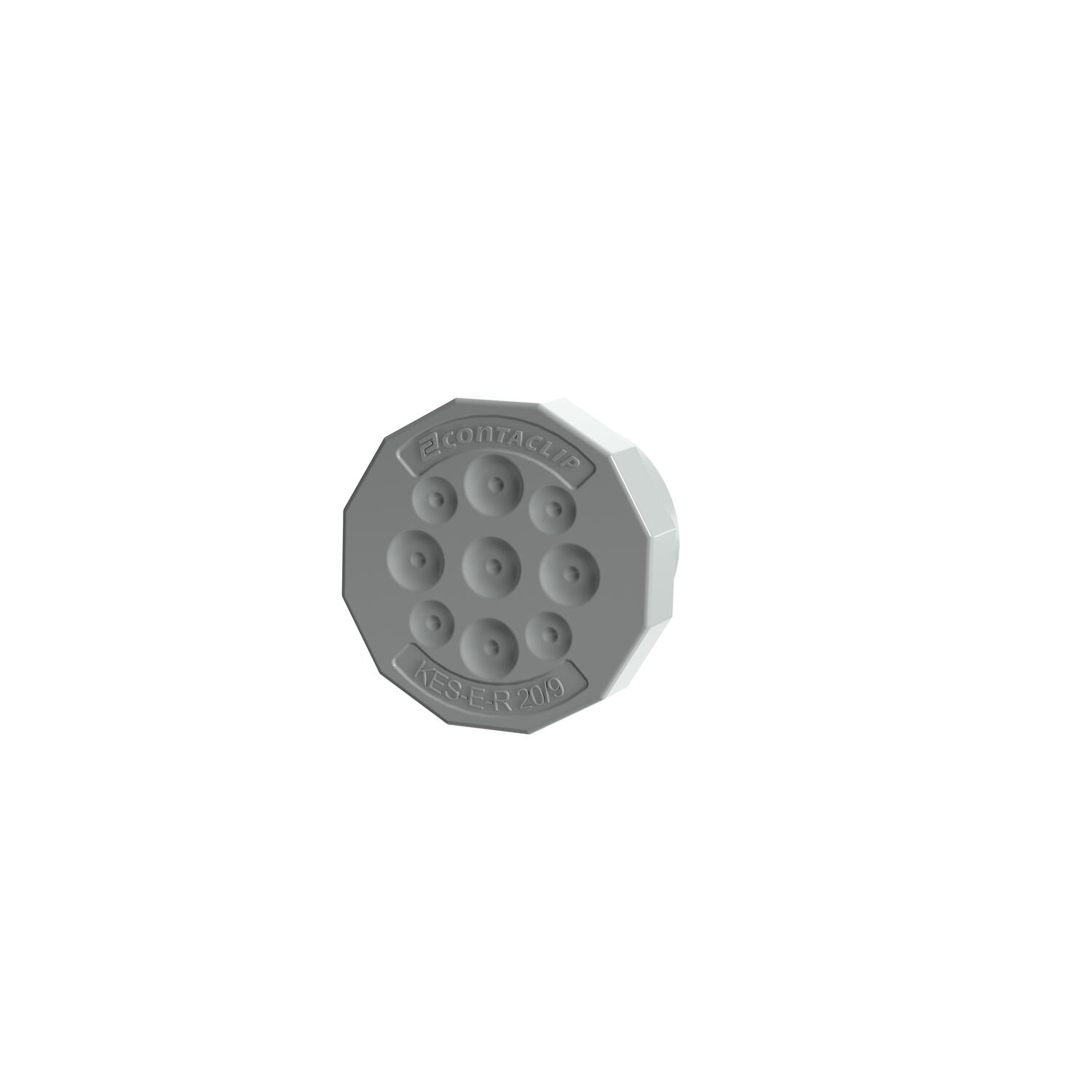

KES-E-R_20_9_R.tif
KES-E-R 20/9 A GR
Tuotenumero:
28822.6 Kopioitu!
CSA C22.2 No.1-18
20 mm
9 kpl
26 mm
5 x 1.0mm - 4.6mm, 4 x 1.0mm-3.6mm
5,8 g
26 mm
1.5mm-2.5mm
KES-E-R_20_9_R.tif
KES-E-R 20/9 B GR
Tuotenumero:
28852.6 Kopioitu!
CSA C22.2 No.1-18
20 mm
9 kpl
26 mm
5 x 1.0mm - 4.6mm, 4 x 1.0mm-3.6mm
5,8 g
26 mm
2.5mm-4mm

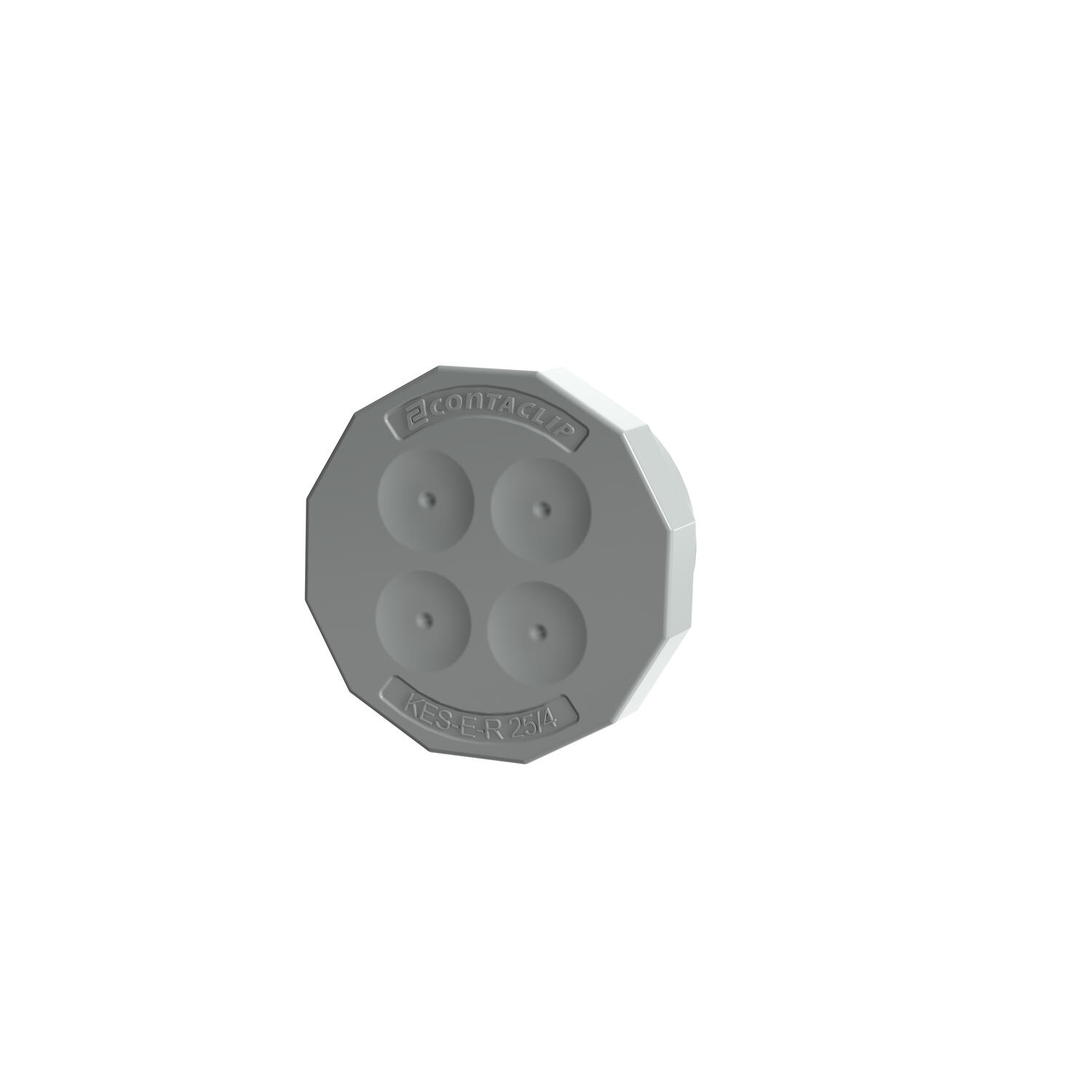

KES-E-R_25_4_R.tif
KES-E-R 25/4 A GR
Tuotenumero:
28823.6 Kopioitu!
CSA C22.2 No.1-18
25 mm
4 kpl
32 mm
5 x 1.0mm - 4.6mm
7,3 g
32 mm
1.5mm-2.5mm
KES-E-R_25_4_R.tif
KES-E-R 25/4 B GR
Tuotenumero:
28853.6 Kopioitu!
CSA C22.2 No.1-18
25 mm
4 kpl
32 mm
5 x 1.0mm - 4.6mm
7,3 g
32 mm
2.5mm-4mm
KES-E-R_25_6_R.tif
KES-E-R 25/6 A GR
Tuotenumero:
28824.6 Kopioitu!
CSA C22.2 No.1-18
25 mm
4 kpl
32 mm
5 x 1.0mm - 4.6mm
7,3 g
32 mm
1.5mm-2.5mm
KES-E-R_25_6_R.tif
KES-E-R 25/6 B GR
Tuotenumero:
28854.6 Kopioitu!
CSA C22.2 No.1-18
25 mm
4 kpl
32 mm
5 x 1.0mm - 4.6mm
7,3 g
32 mm
2.5mm-4mm

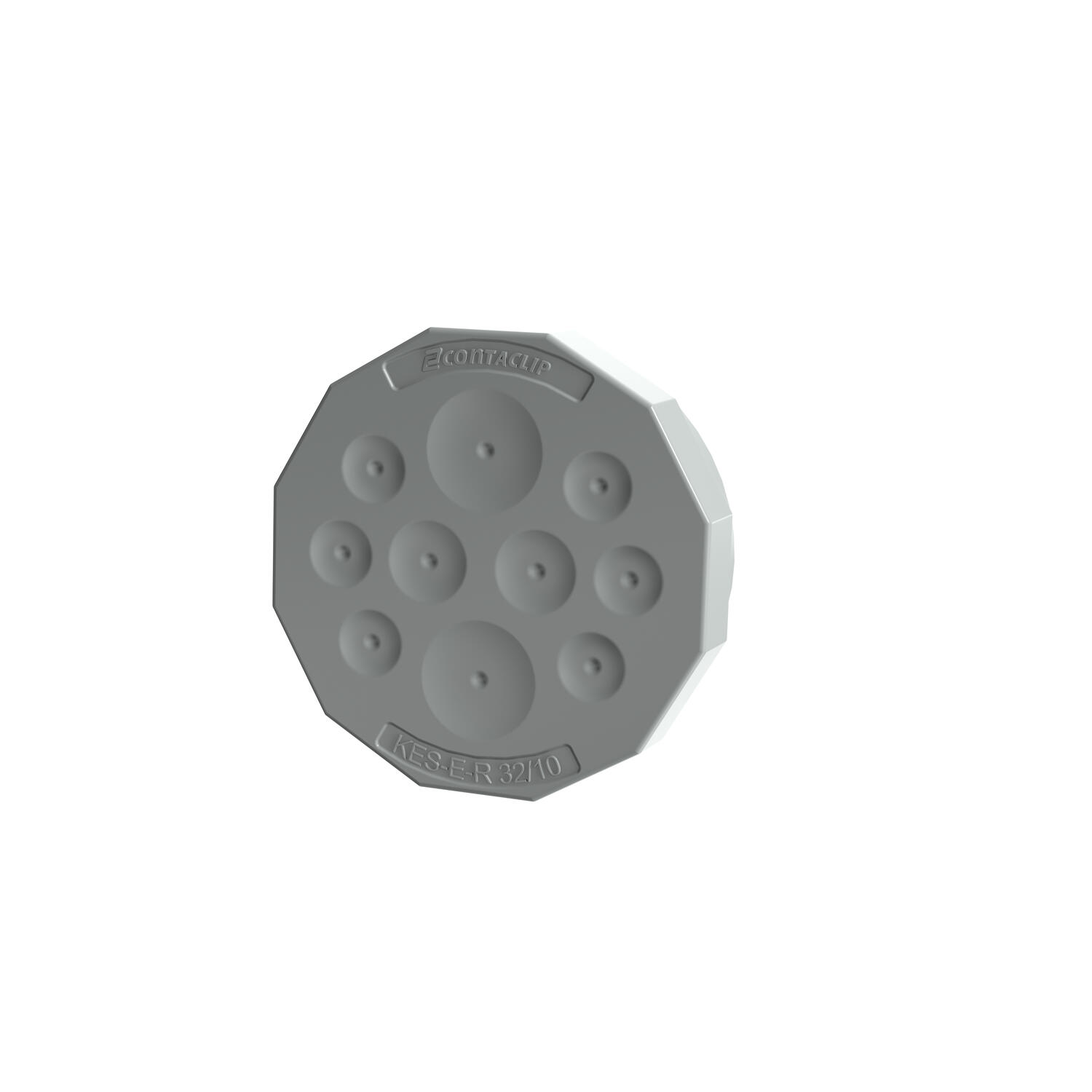

KES-E-R_32_10_R.tif
KES-E-R 32/10 A GR
Tuotenumero:
28825.6 Kopioitu!
CSA C22.2 No.1-18
32 mm
10 kpl
37 mm
2 x 1.0mm - 9.4mm, 6 x 1.0mm - 5.2mm, 2 x 1.0mm - 6.4mm
9,7 g
37 mm
1.5mm-2.5mm
KES-E-R_32_10_R.tif
KES-E-R 32/10 B GR
Tuotenumero:
28855.6 Kopioitu!
CSA C22.2 No.1-18
32 mm
10 kpl
37 mm
2 x 1.0mm - 9.4mm, 6 x 1.0mm - 5.2mm, 2 x 1.0mm - 6.4mm
9,7 g
37 mm
2.5mm-4mm

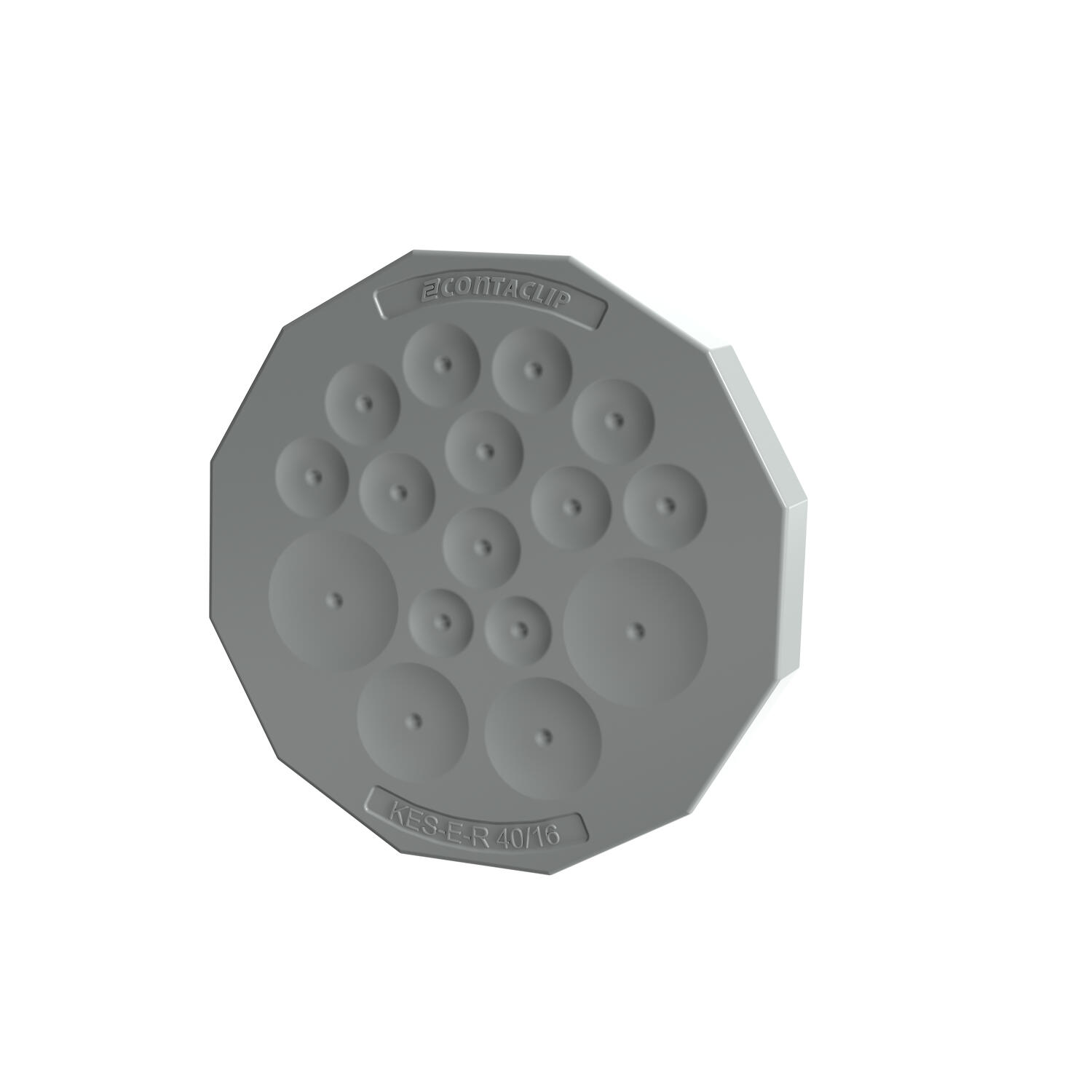

KES-E-R_40_16_R.tif
KES-E-R 40/16 A GR
Tuotenumero:
28827.6 Kopioitu!
CSA C22.2 No.1-18
40 mm
16 kpl
50 mm
2 x 1.0mm - 9.4mm, 2 x 1.0mm - 6.4mm, 10 x 1.0mm - 6.3mm, 2 x 1.0mm - 11.3mm
13,5 g
50 mm
1.5mm-2.5mm
KES-E-R_40_16_R.tif
KES-E-R 40/16 B GR
Tuotenumero:
28857.6 Kopioitu!
CSA C22.2 No.1-18
40 mm
16 kpl
50 mm
2 x 1.0mm - 9.4mm, 2 x 1.0mm - 6.4mm, 10 x 1.0mm - 6.3mm, 2 x 1.0mm - 11.3mm
13,5 g
50 mm
2.5mm-4mm
KES-E-R_40_17_R.tif
KES-E-R 40/17 A GR
Tuotenumero:
28828.6 Kopioitu!
CSA C22.2 No.1-18
40 mm
17 kpl
50 mm
1 x 1.0mm - 4.0mm, 16 x 1.0mm - 7.2mm
13,9 g
50 mm
1.5mm-2.5mm
KES-E-R_40_17_R.tif
KES-E-R 40/17 B GR
Tuotenumero:
28858.6 Kopioitu!
CSA C22.2 No.1-18
40 mm
17 kpl
50 mm
1 x 1.0mm - 4.0mm, 16 x 1.0mm - 7.2mm
13,9 g
50 mm
2.5mm-4mm
KES-E-R_40_9_R.tif
KES-E-R 40/9 A GR
Tuotenumero:
28826.6 Kopioitu!
CSA C22.2 No.1-18
40 mm
9 kpl
50 mm
8 x 1.0mm - 9.5mm, 1 x 1.0mm - 11.3mm
14,1 g
50 mm
1.5mm-2.5mm
KES-E-R_40_9_R.tif
KES-E-R 40/9 B GR
Tuotenumero:
28856.6 Kopioitu!
CSA C22.2 No.1-18
40 mm
9 kpl
50 mm
8 x 1.0mm - 9.5mm, 1 x 1.0mm - 11.3mm
14,1 g
50 mm
2.5mm-4mm

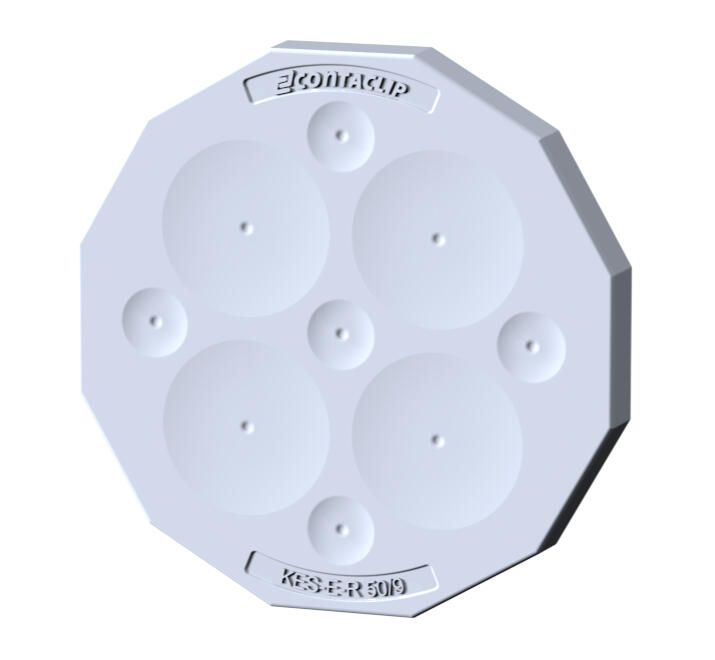

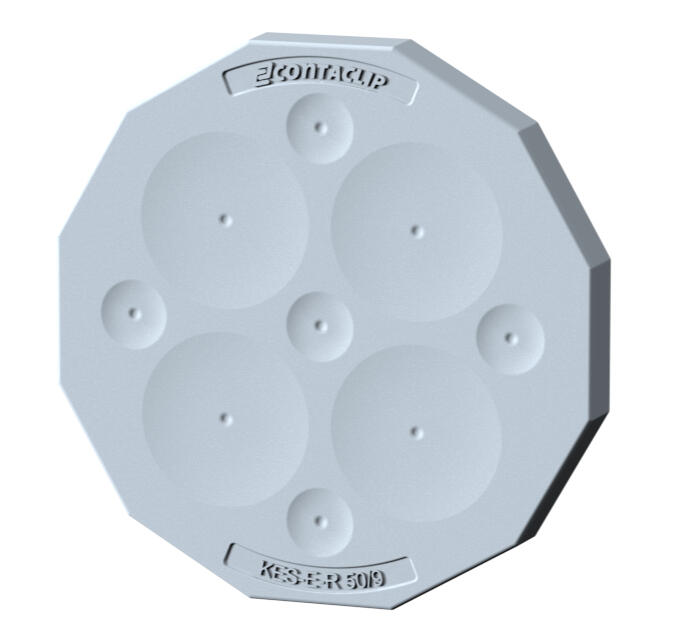

KES-E-R 50/9 A GR
Tuotenumero:
28829.6 Kopioitu!
CSA C22.2 No.1-18
50 mm
9 kpl
57,96 mm
4 x 1.0mm - 18.0mm, 5 x 1.0mm - 7.0mm
16,8 g
57,96 mm
1.5mm-2.5mm
KES-E-R 50/9 B GR
Tuotenumero:
28859.6 Kopioitu!
CSA C22.2 No.14-18
50 mm
9 kpl
57,96 mm
4 x 1.0mm - 18.0mm, 5 x 1.0mm - 7.0mm
16,8 g
57,96 mm
2.5mm-4mm

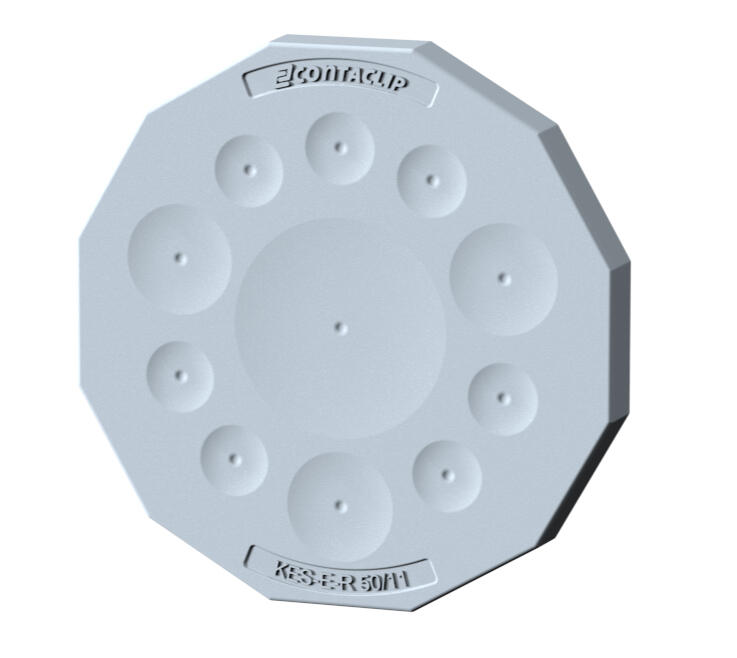

KES-E-R 50/11 A GR
Tuotenumero:
28830.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
11 kpl
57,96 mm
1 x 1.0mm - 22.5mm, 3 x 1.0mm - 11.2mm, 7 x1.0mm - 7.2mm
19,7 g
57,96 mm
1.5mm-2.5mm
KES-E-R 50/11 B GR
Tuotenumero:
28860.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
11 kpl
57,96 mm
1 x 1.0mm - 22.5mm, 3 x 1.0mm - 11.2mm, 7 x1.0mm - 7.2mm
19,7 g
57,96 mm
2.5mm-4mm

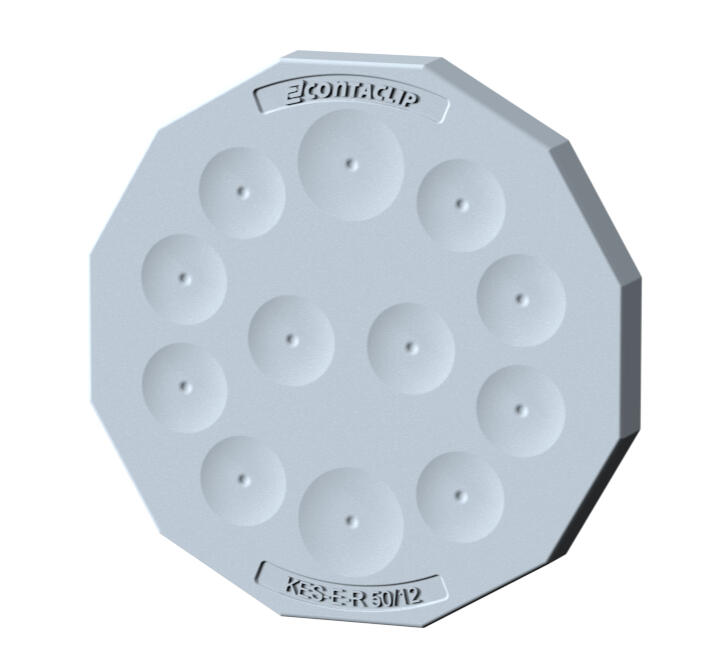

KES-E-R 50/12 A GR
Tuotenumero:
28831.6 Kopioitu!
CSA C22.2 No.14-18
50 mm
12 kpl
57,96 mm
2 x 1.0mm - 11.2mm, 10 x 1.0mm - 9.2mm
21,1 g
57,96 mm
1.5mm-2.5mm
KES-E-R 50/12 B GR
Tuotenumero:
28861.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
12 kpl
57,96 mm
2 x 1.0mm - 11.2mm, 10 x 1.0mm - 9.2mm
21,1 g
57,96 mm
2.5mm-4mm

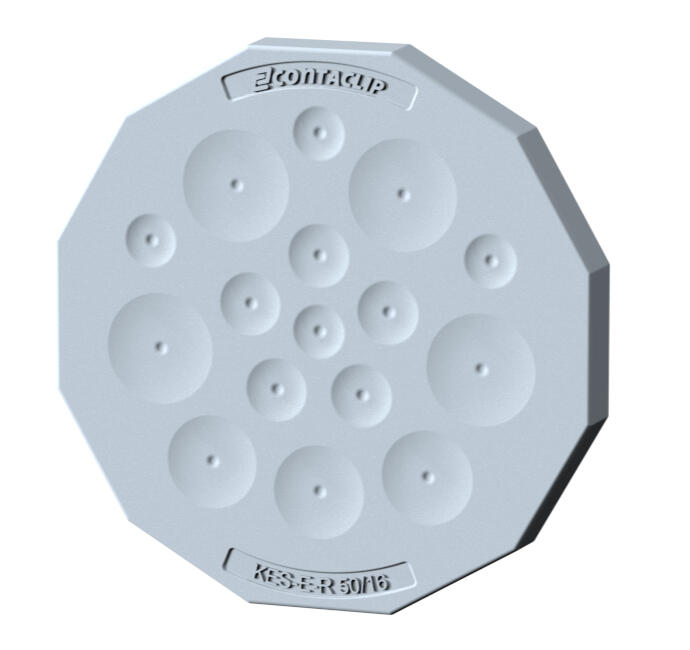

KES-E-R 50/16 A GR
Tuotenumero:
28832.6 Kopioitu!
CSA C22.2 No.14-18
50 mm
16 kpl
57,96 mm
3 x 1.0mm - 9.5mm, 4 x 1.0mm - 5.3mm, 4 x 1.0mm - 11.3mm, 5 x 1.0mm - 6.3mm
21,1 g
57,96 mm
1.5mm-2.5mm
KES-E-R 50/16 B GR
Tuotenumero:
28862.6 Kopioitu!
CSA C22.2 No.14-18
50 mm
16 kpl
57,96 mm
3 x 1.0mm - 9.5mm, 4 x 1.0mm - 5.3mm, 4 x 1.0mm - 11.3mm, 5 x 1.0mm - 6.3mm
21,1 g
57,96 mm
2.5mm-4mm

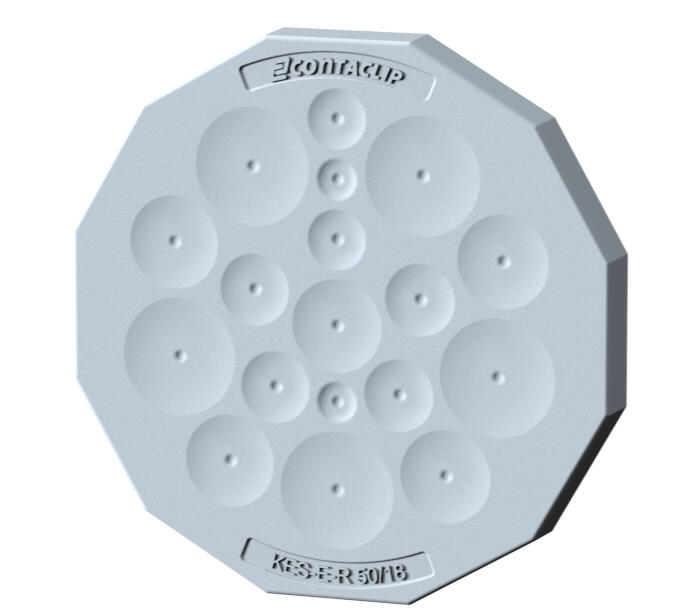

KES-E-R 50/18 A GR
Tuotenumero:
28833.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
18 kpl
57,96 mm
2 x 1.0mm - 4.0mm, 2 x 1.0mm - 6.0mm, 4 x 1.0mm - 7.2mm, 5 x 1.0mm - 9.4mm, 5 x 1.0mm - 12.0mm
17,2 g
57,96 mm
1.5mm-2.5mm
KES-E-R 50/18 B GR
Tuotenumero:
28863.6 Kopioitu!
CSA c22.2 No. 14-18
50 mm
18 kpl
57,96 mm
2 x 1.0mm - 4.0mm, 2 x 1.0mm - 6.0mm, 4 x 1.0mm - 7.2mm, 5 x 1.0mm - 9.4mm, 5 x 1.0mm - 12.0mm
17,2 g
57,96 mm
2.5mm-4mm

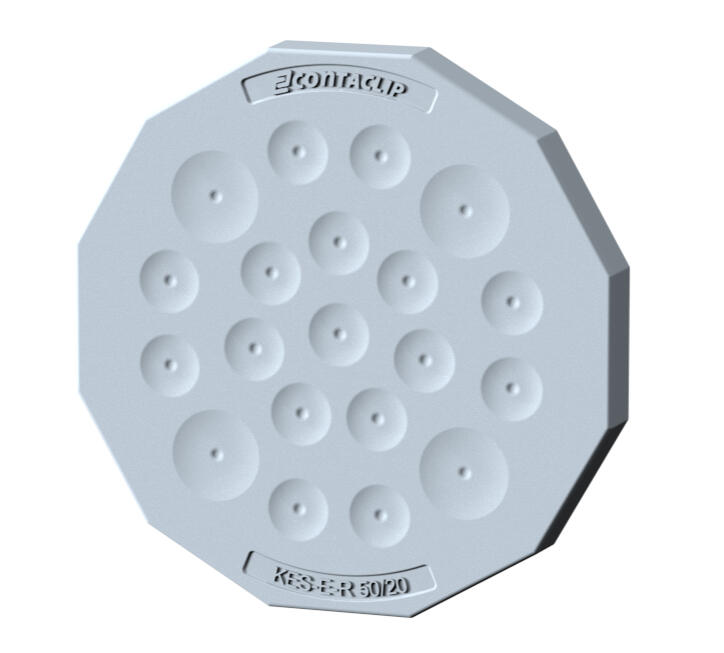

KES-E-R 50/20 A GR
Tuotenumero:
28834.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
20 kpl
57,96 mm
4 x 1.0mm - 9.3mm, 16 x 1.0mm - 6.3mm
22,1 g
57,96 mm
1.5mm-2.5mm
KES-E-R 50/20 B GR
Tuotenumero:
28864.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
20 kpl
57,96 mm
4 x 1.0mm - 9.3mm, 16 x 1.0mm - 6.3mm
22,1 g
57,96 mm
2.5mm-4mm

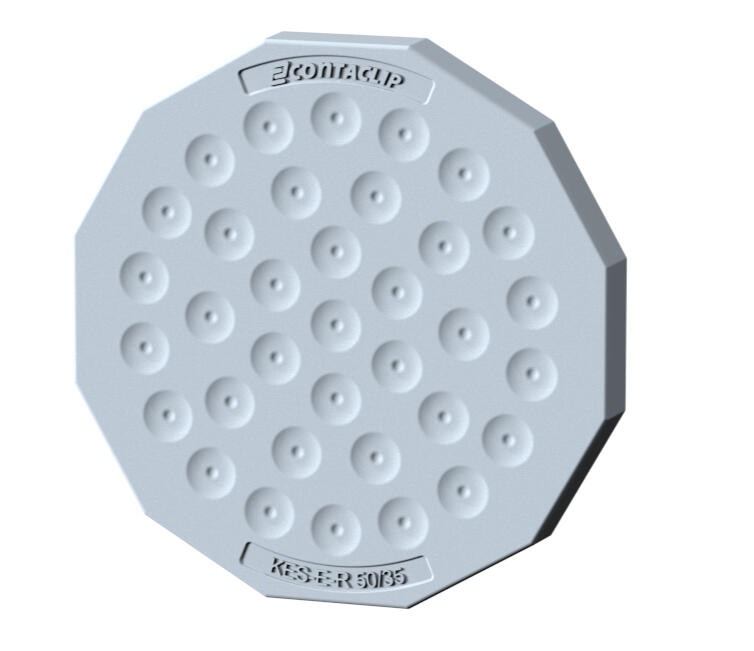

KES-E-R 50/35 A GR
Tuotenumero:
28835.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
35 kpl
57,96 mm
35 x 1.0mm - 5.2mm
22,1 g
57,96 mm
1.5mm-2.5mm
KES-E-R 50/35 B GR
Tuotenumero:
28865.6 Kopioitu!
CSA C22.2 No. 14-18
50 mm
35 kpl
57,96 mm
35 x 1.0mm - 5.2mm
22,1 g
57,96 mm
2.5mm-4.0mm
