CONTA-CLIP

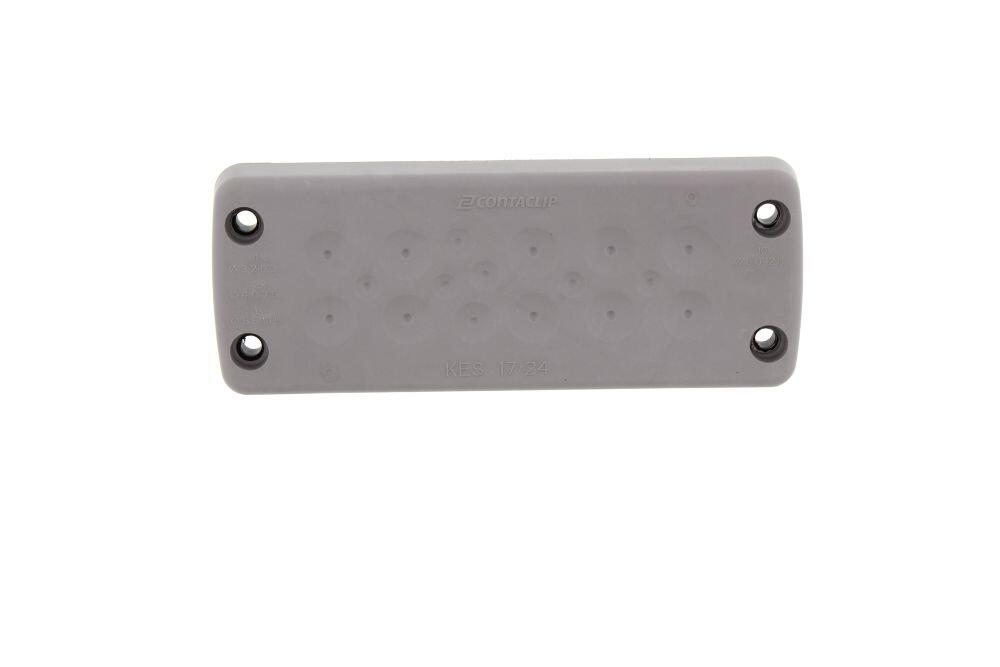

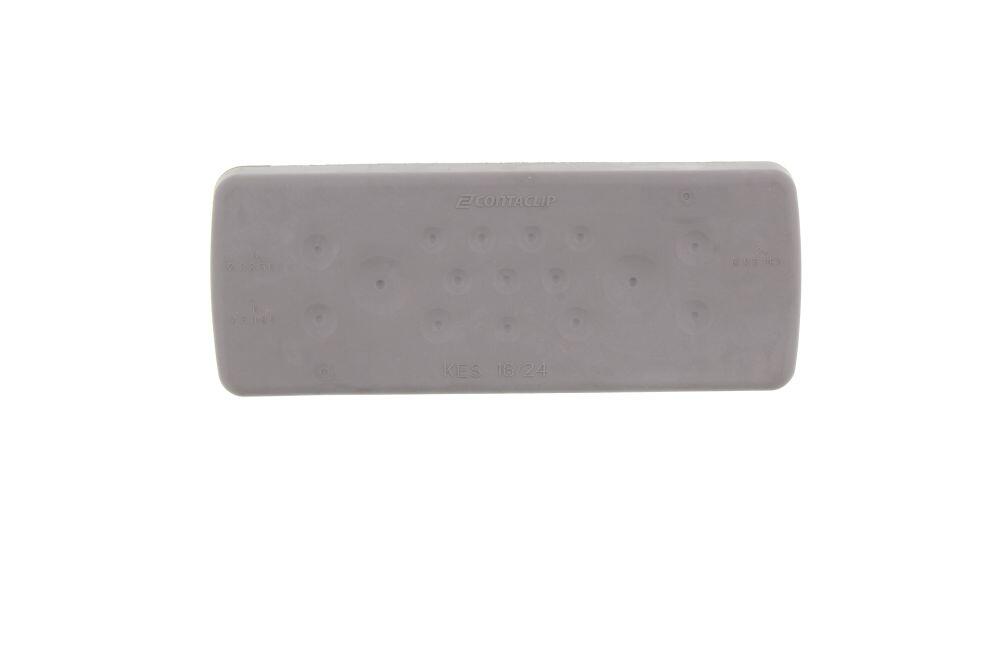

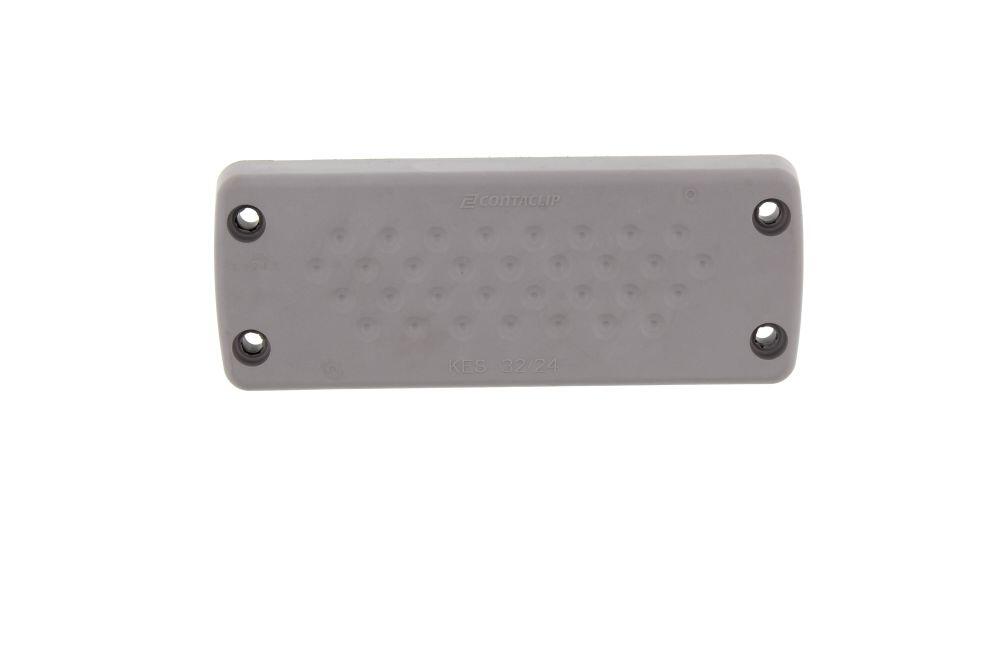

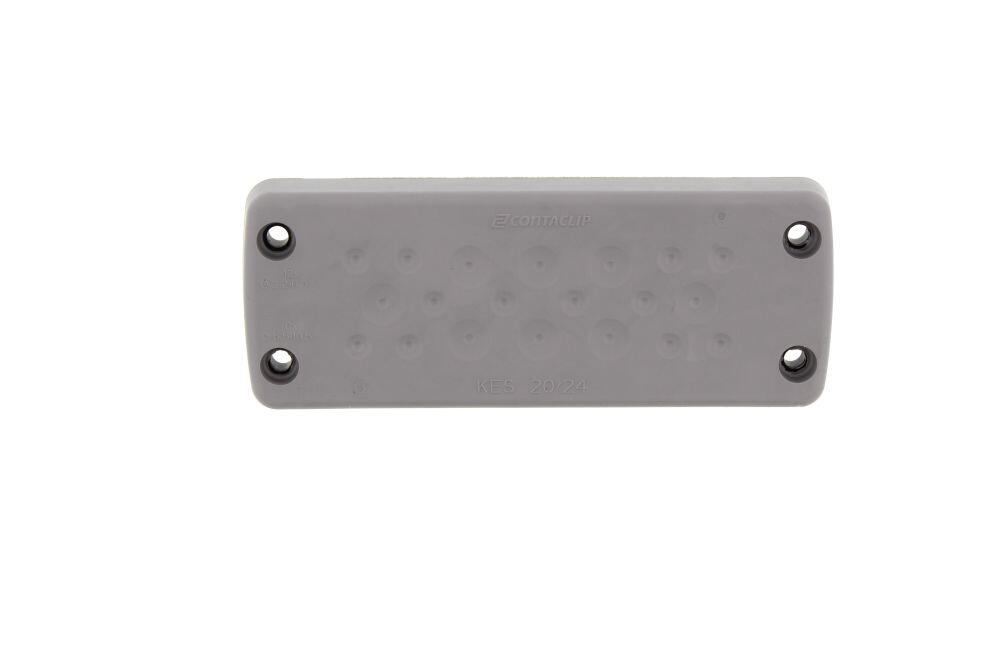

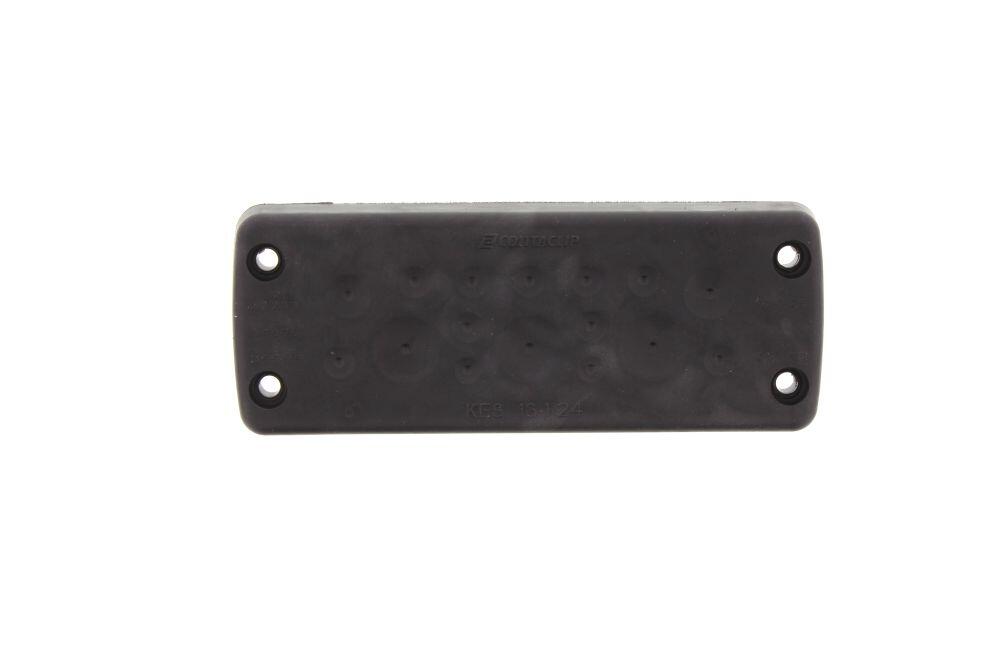

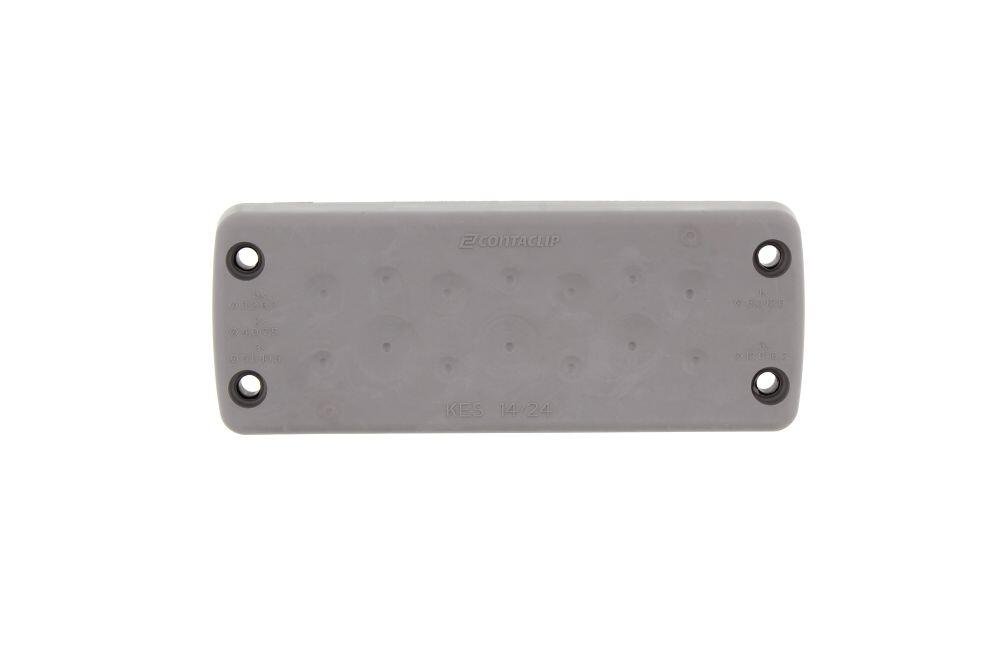

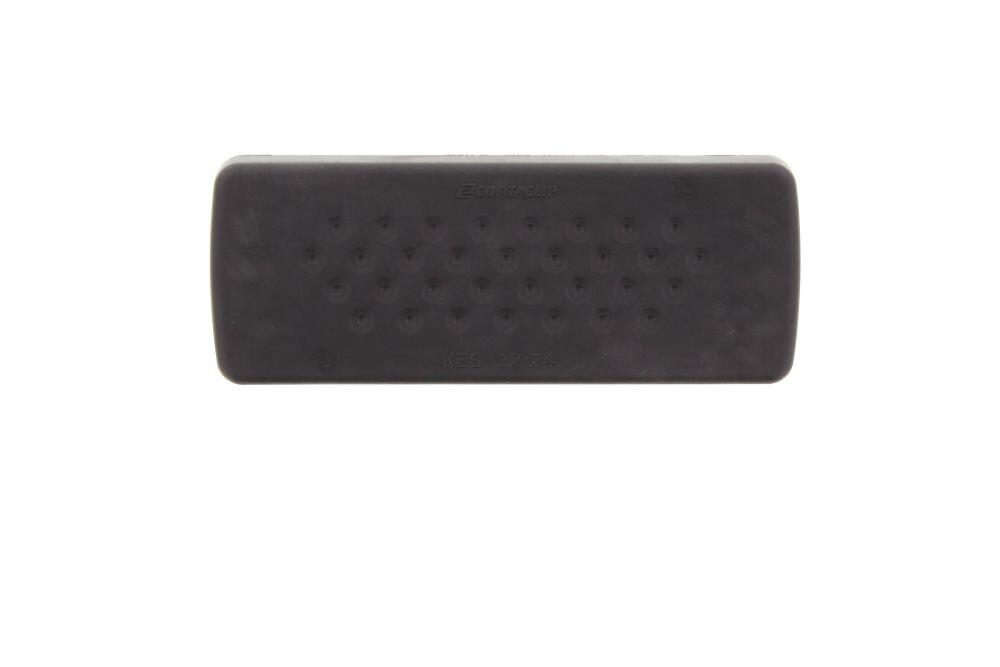

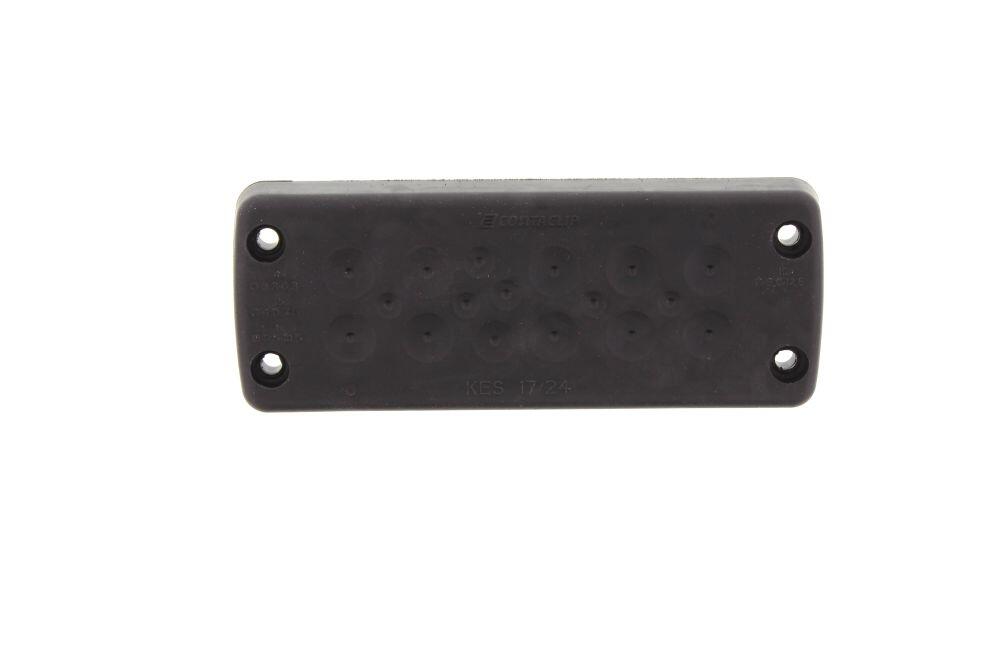

KES Läpivientilaippa vedonpoistolla
- Kaapeleille, putkille ja letkuille 3,2-20,5 mm halkaisijlla
- Lasikuituvahvistettu polyamidikehys
- Hygieeninen muotoilu pesua varten - Ecolab hyväksytty
- Integroitu vedonpoisto EN62444-standardin mukaisesti
Valitse tuote
Tekniset tiedot
| Alkuperämaa | DE |
|---|---|
| Asennus | Ruuviasennus |

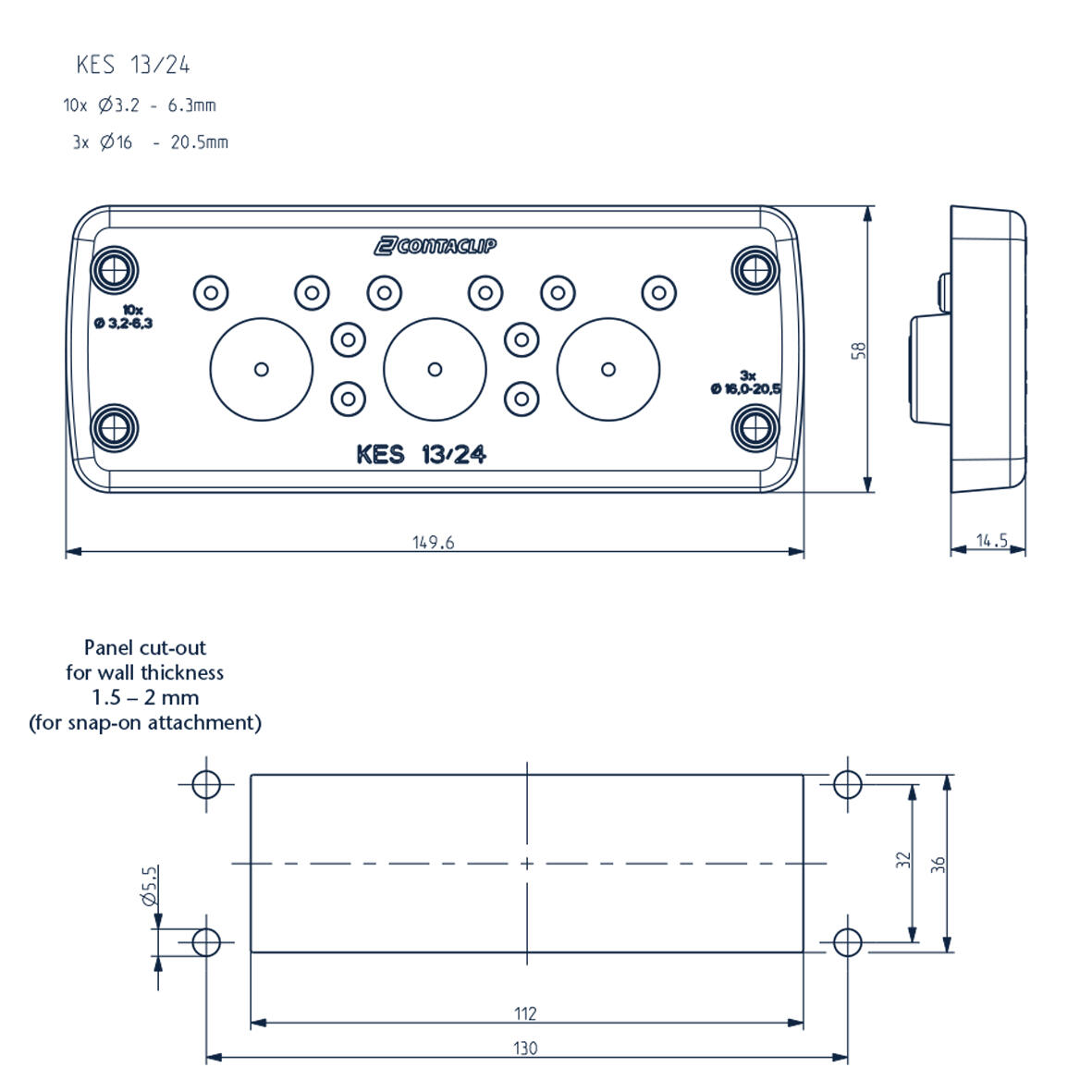

| Aukon leveys | 36 mm |
| Aukon pituus | 112 mm |
| cUL standardi | C22.2 No. 14-18 |
| Eristemateriaali | TPE |
| Halogeeniton | Kyllä |
| IP-luokka | IP66 |
| Kaapeleiden lukumäärä | 13 kpl |
| Kiinnitysruuvien kiristysmomentti | 3 |
| Kiinnitysruuvit | M5 |
| Korkeus asennettuna | 14,5 mm |
| Lasikuituvahvistettu | Kyllä |
| Leveys | 58 mm |
| Materiaali | Polyamidi 6.6 |
| Max. käyttölämpötila | 90 °C |
| Min. käyttölämpötila | -40 °C |
|---|---|
| NEMA luokka | 4x |
| Number of cables x cable diameter | 10 x 3.2mm-6.3mm, 3 x 16.0mm-20.5mm |
| Paino | 109,1 g |
| Pakkauskoko | 10 kpl |
| Paloluokka | V-0 |
| Pituus | 149,6 mm |
| Ruuvireikien halkaisija | 5,5 mm |
| Ruuvireikien lukumäärä | 4 kpl |
| Silikonivapaa | Kyllä |
| Tullitariffi | 39259020 |
| Type | KES |
| UL standardi | UL 508A |
| Wall thickness | N/A |
| Väri | Musta |
Tuotekuvaus
KES-kaapeliläpivientijärjestelmä mahdollistaa kaapeleiden tai paineilmaletkujen nopean asennuksen kytkentäkaappeihin tai konekoteloihin ilman työkalujen käyttöä.

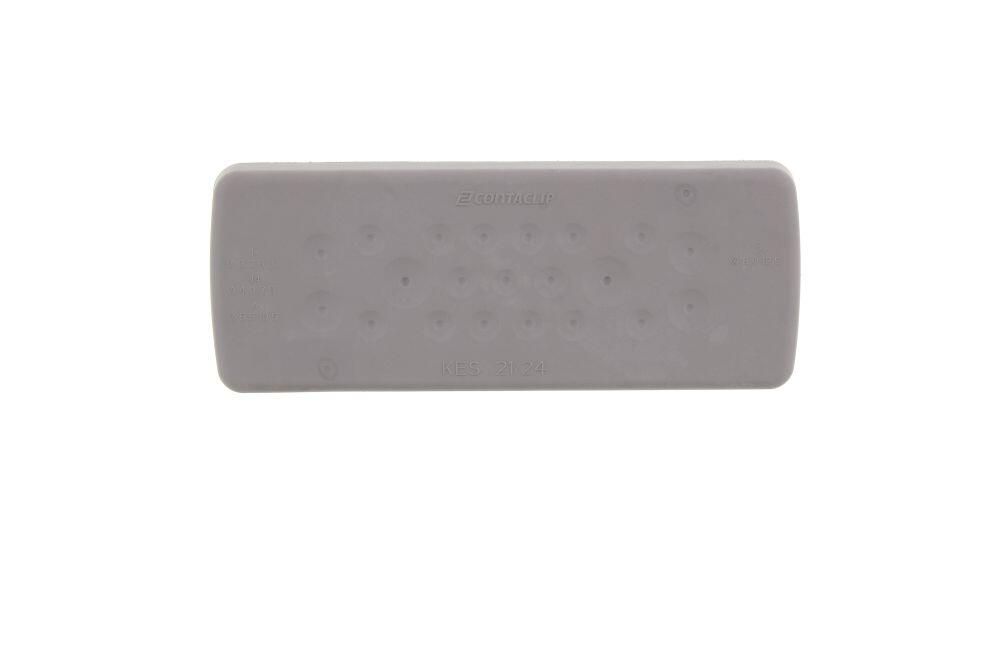

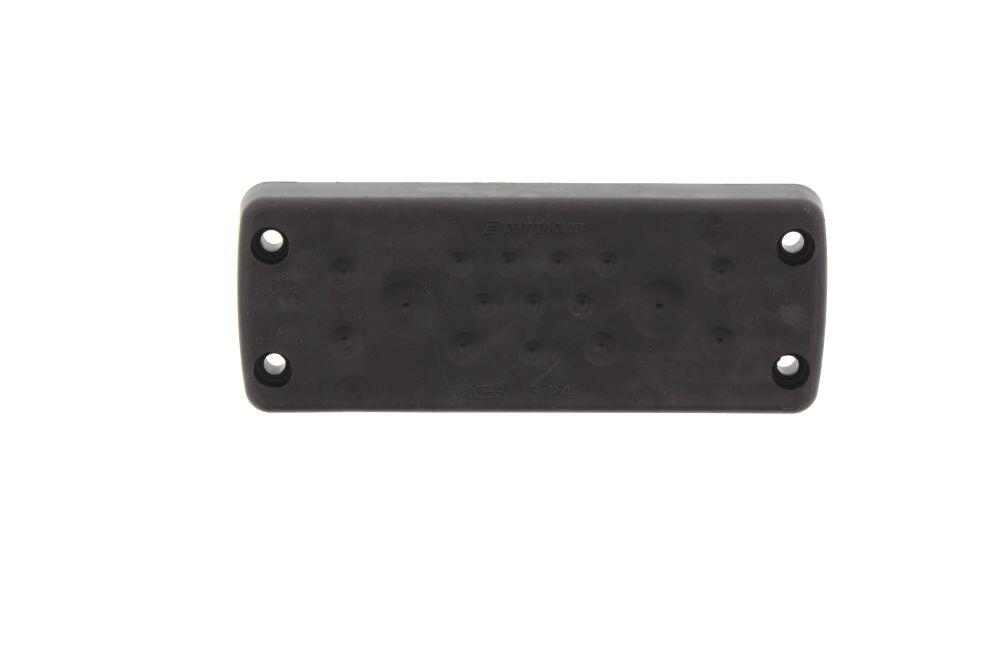

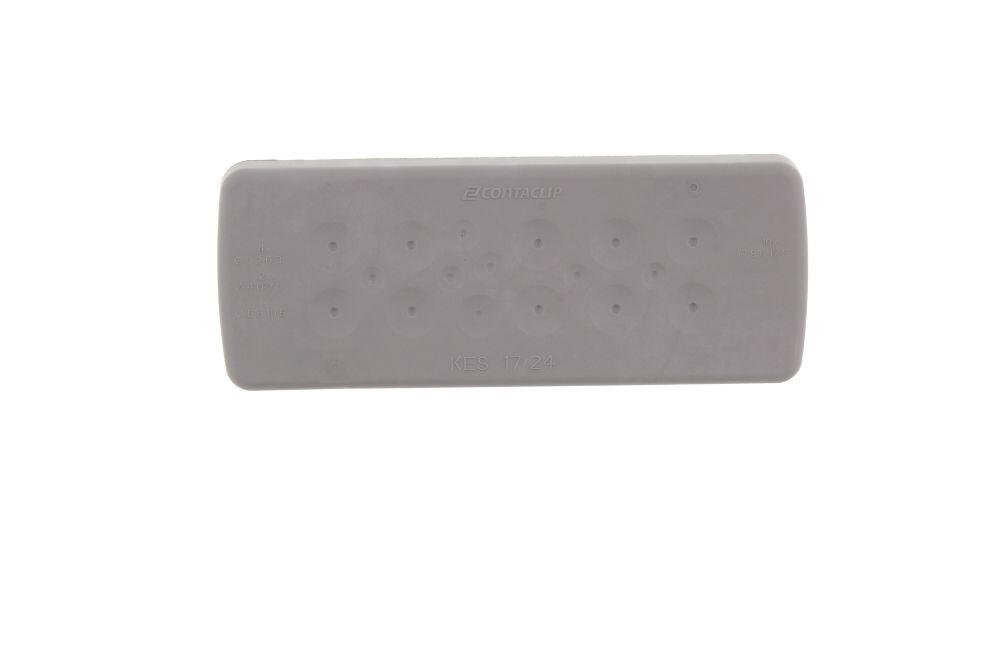

KES-läpivientilevyissä on mittatarkka ja jäykkä, elastomeerilla kapseloitu lasikuituvahvisteinen polyamidikehys.
Valittavana kolme eri asennustapaa:
- Ulkopuolelta ruuvattava ulkokiinnitys
- Sisäpuolelta ruuvikiinnitys kierteisillä holkeilla
- Kiinnitys ilman ruuveja napsauttamalla

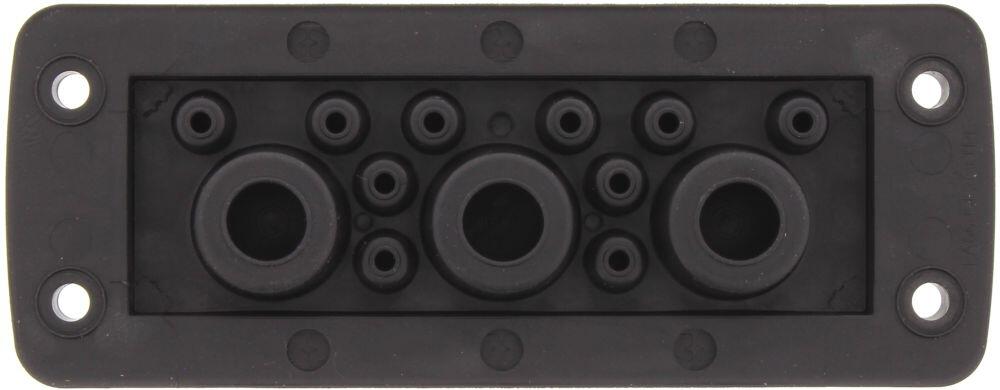

Kaapeleiden asentamiseksi lävistetään ensin pintakalvo pienellä ruuvimeisselillä. Sen jälkeen kaapelit, letkut tai putket voidaan helposti työntää levyn läpi. Levyn takapuolen kaksoistiivistettyjen kartiomaisten läpivientikumien erityisrakenne tarjoaa IP66-suojauksen ja luotettavan vedonpoiston DIN EN 62444 -standardin mukaisesti.
Yhdelle levylle voidaan asentaa jopa 32 kaapelia (halkaisijat 3,2–20,5 mm), joten KES soveltuu ahtaisiin tiloihin ja saavuttaa huomattavasti suuremman pakkaustiheyden kuin perinteiset läpivientijärjestelmät, kuten kaapeliläpivientiholkit.
KES on suunniteltu käyttämään samoja asennusaukkoja kuin standardi 24-napaiset teollisuusliittimet (esim. Harting ja Walther), joten se voidaan helposti jälkiasentaa.
Kaikki versiot ovat UL-hyväksyttyjä ja saatavilla harmaana tai mustana. Polyamidiydin ja TPE-kalvo täyttävät UL 94 V-0 paloluokituksen.
