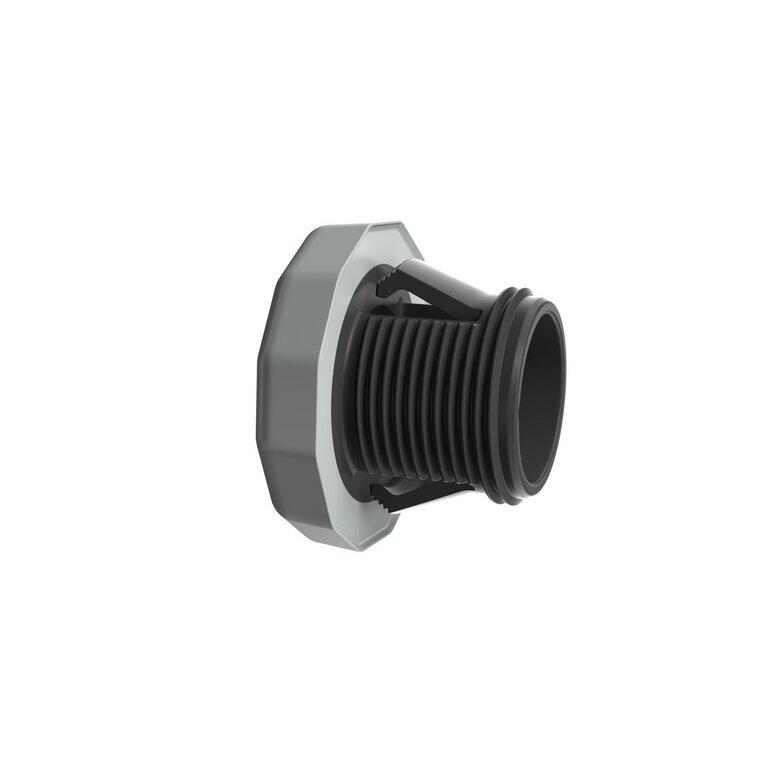

KES-R-M Pyöreä läpivientilaippa
Kierre ja salpa kiinnityksellä
- Kaapeleille, putkille ja letkuille, joiden halkaisija on 1,5-22,2 mm
- Läpivienti jopa 68:lle kaapelille
- 1-11 mm seinämäpaksuuksille
- Salpakiinnityksellä IP54 ja ruuvikiinnityksellä IP66 luokitus
- M25-M63 aukoille
Valitse tuote
Tekniset tiedot
| Alkuperämaa | DE |
|---|---|
| Asennus | Push in, Asennusruuvit |
| cUL standardi | CSA C22.2 No.1-18 |

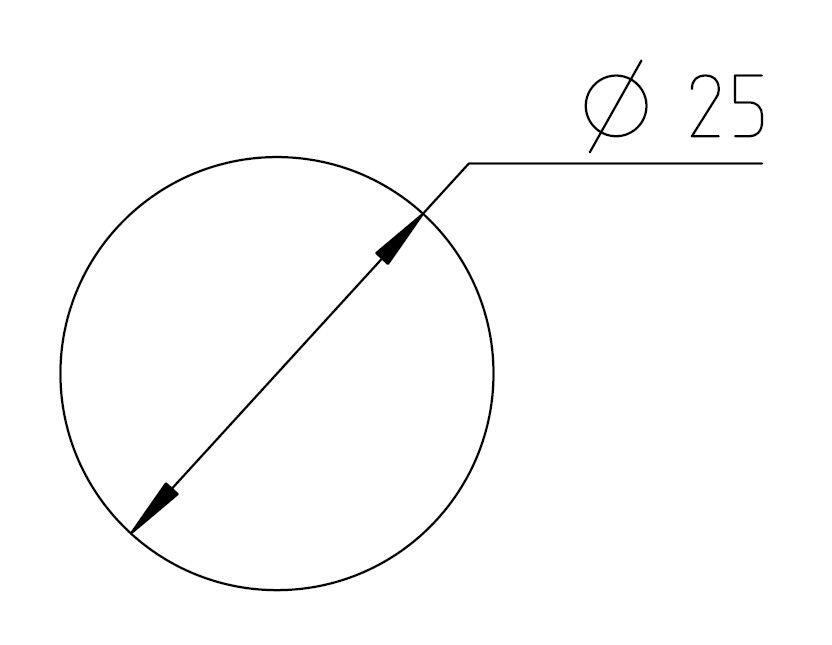

| Drillhole diameter | 25 mm |
| Eristemateriaali | TPE |
| Halogeeniton | Kyllä |
| Hyväksynnät | cUL, UL |
| IP-luokka | IP54, IP66 |
| Kaapeleiden lukumäärä | 3 kpl |
| Kiinnitysruuvien kiristysmomentti | 3 |
| Korkeus asennettuna | 8 mm |

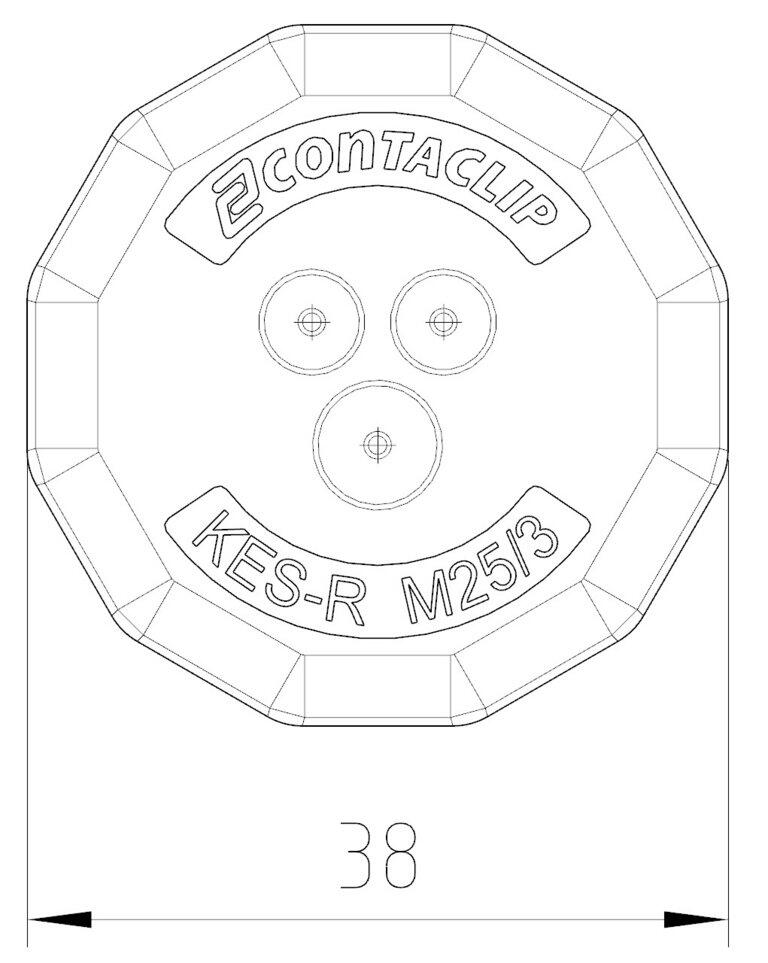

| Leveys | 38 mm |
| Materiaali | Polyamidi 6.6, TPE |
| Max. käyttölämpötila | 90 °C |
| Min. käyttölämpötila | -40 °C |
|---|---|
| NEMA luokka | 12, 4X |
| Number of cables x cable diameter | 1 x 3.2mm-6.5mm, 2 x 3.2mm-5.2mm |
| Paino | 1361 g |
| Pakkauskoko | 10 kpl |
| Paloluokka | V-0 |
| Pituus | 38 mm |
| Silikonivapaa | Kyllä |
| Tullitariffi | 39259020 |
| UL standardi | UL 508A |
| Väri | Harmaa |
| Wall thickness | 1.0mm-2.5mm (snap-in), 1.0mm-11mm (screw) |
Tuotekuvaus

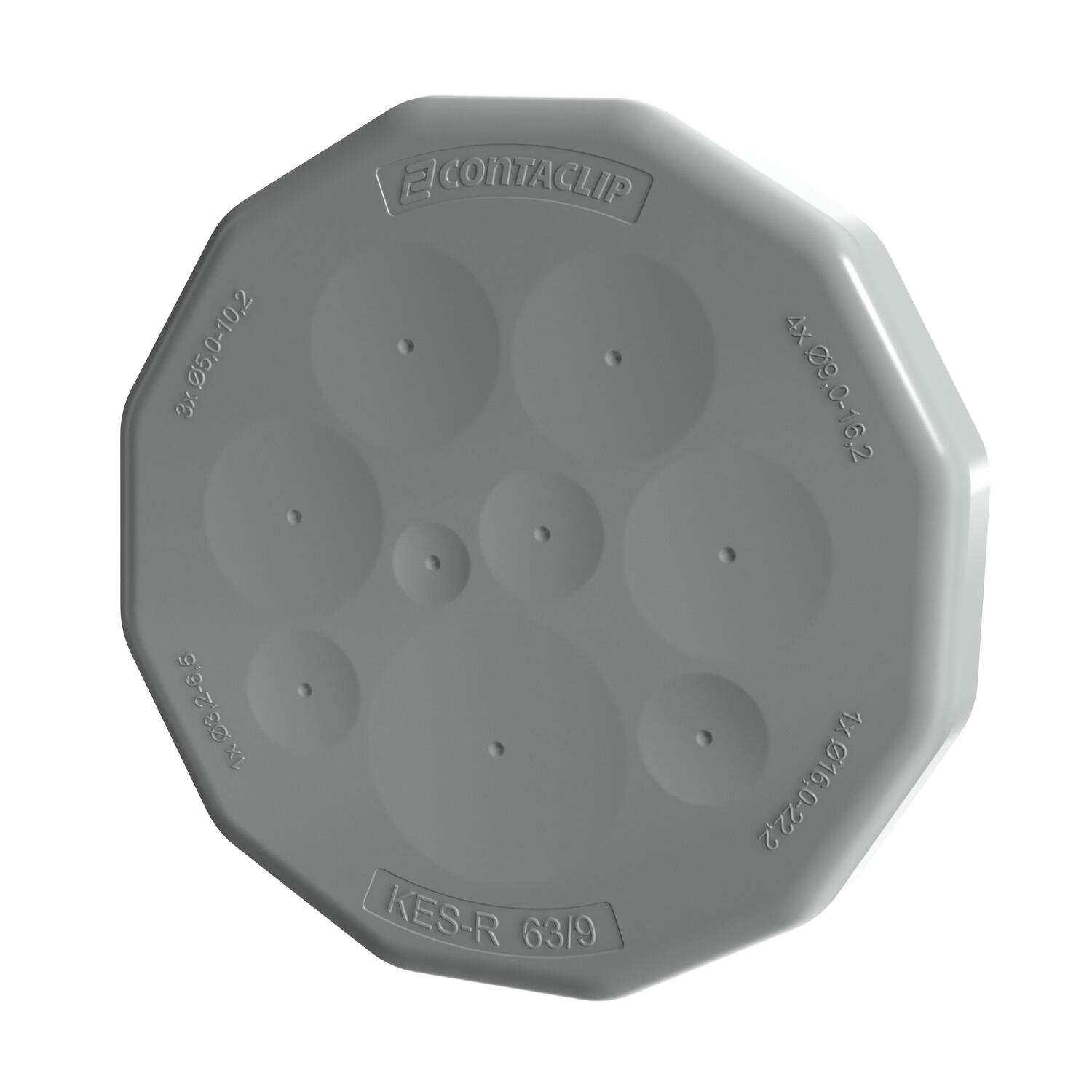

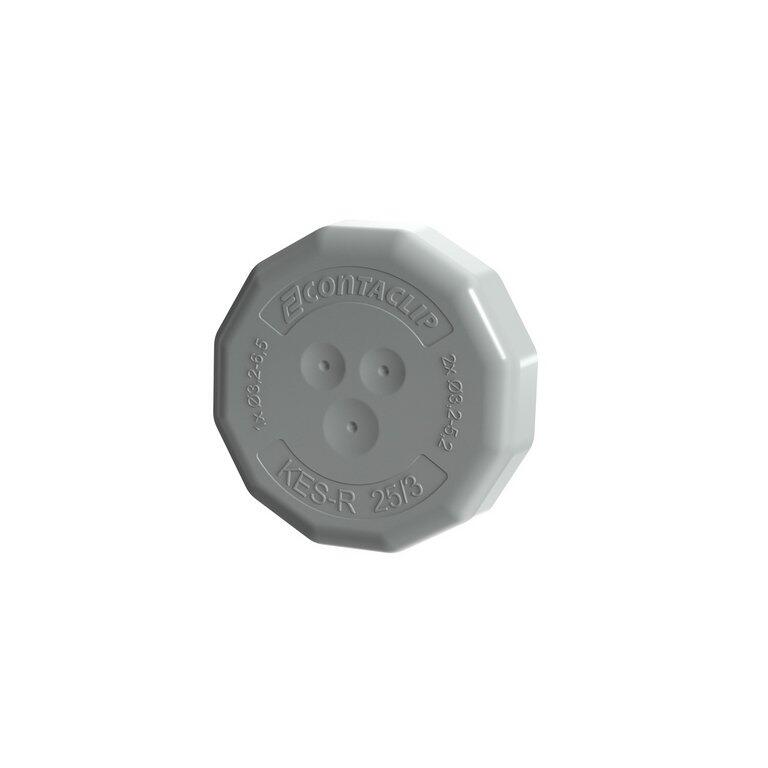

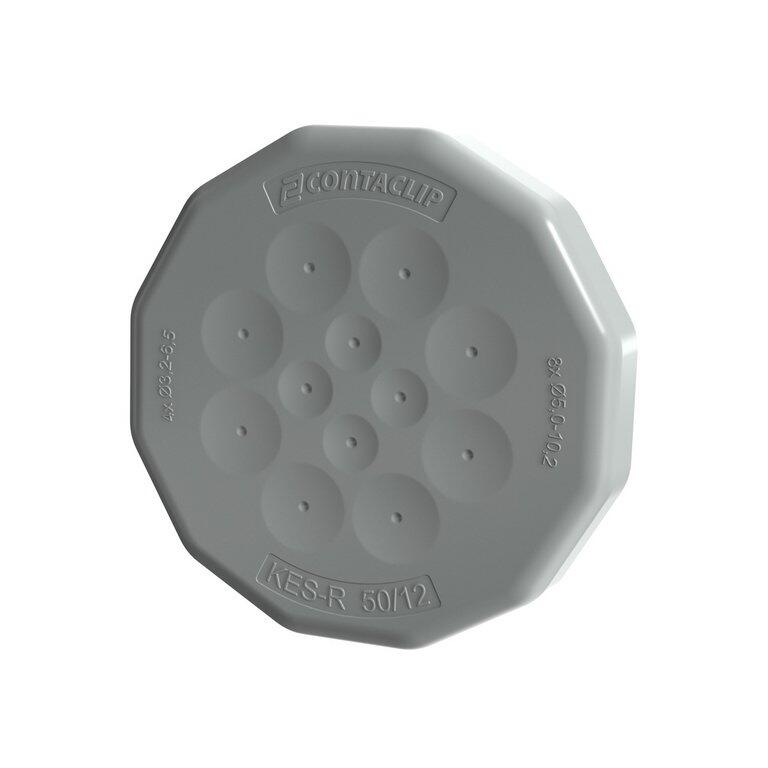

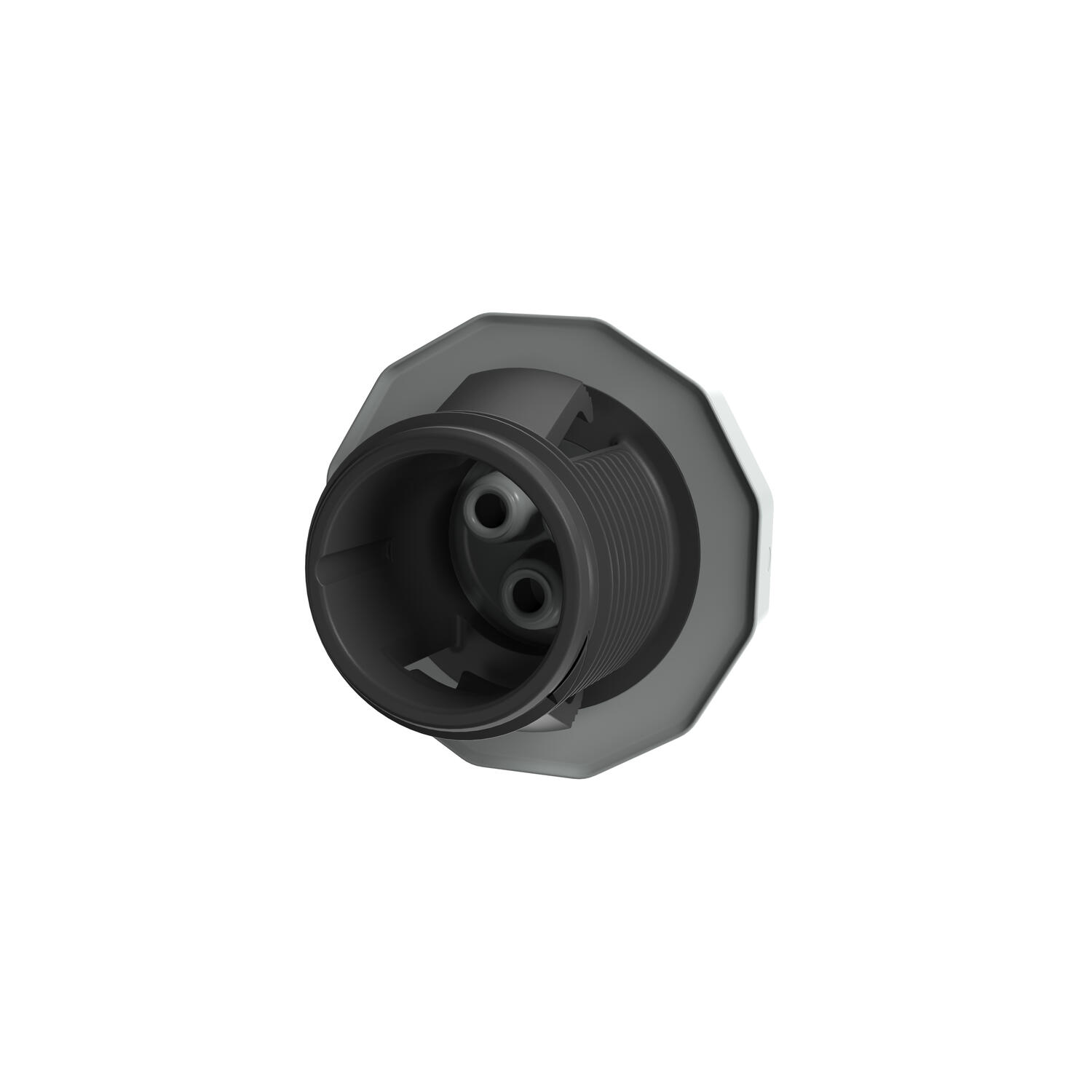

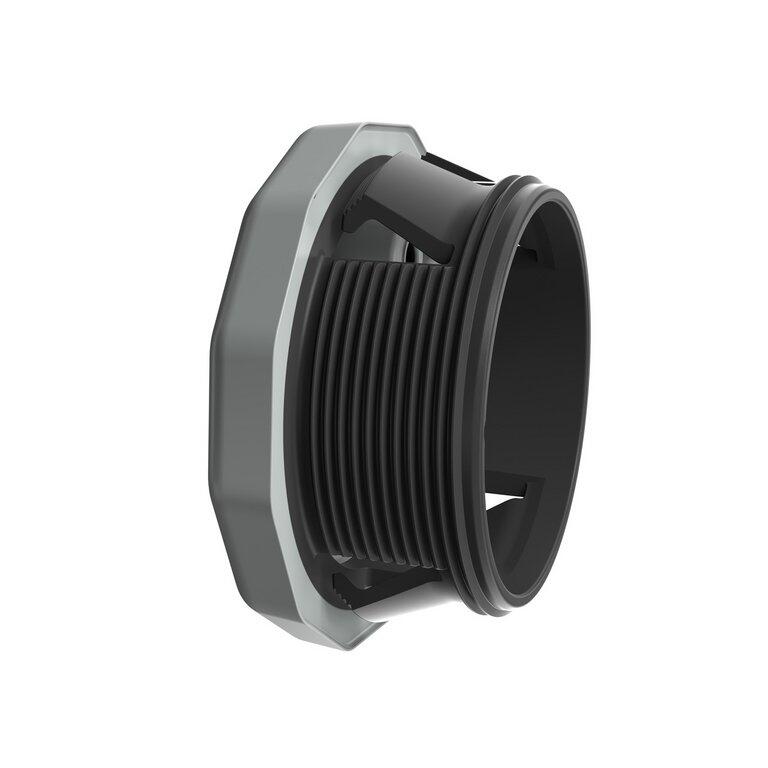

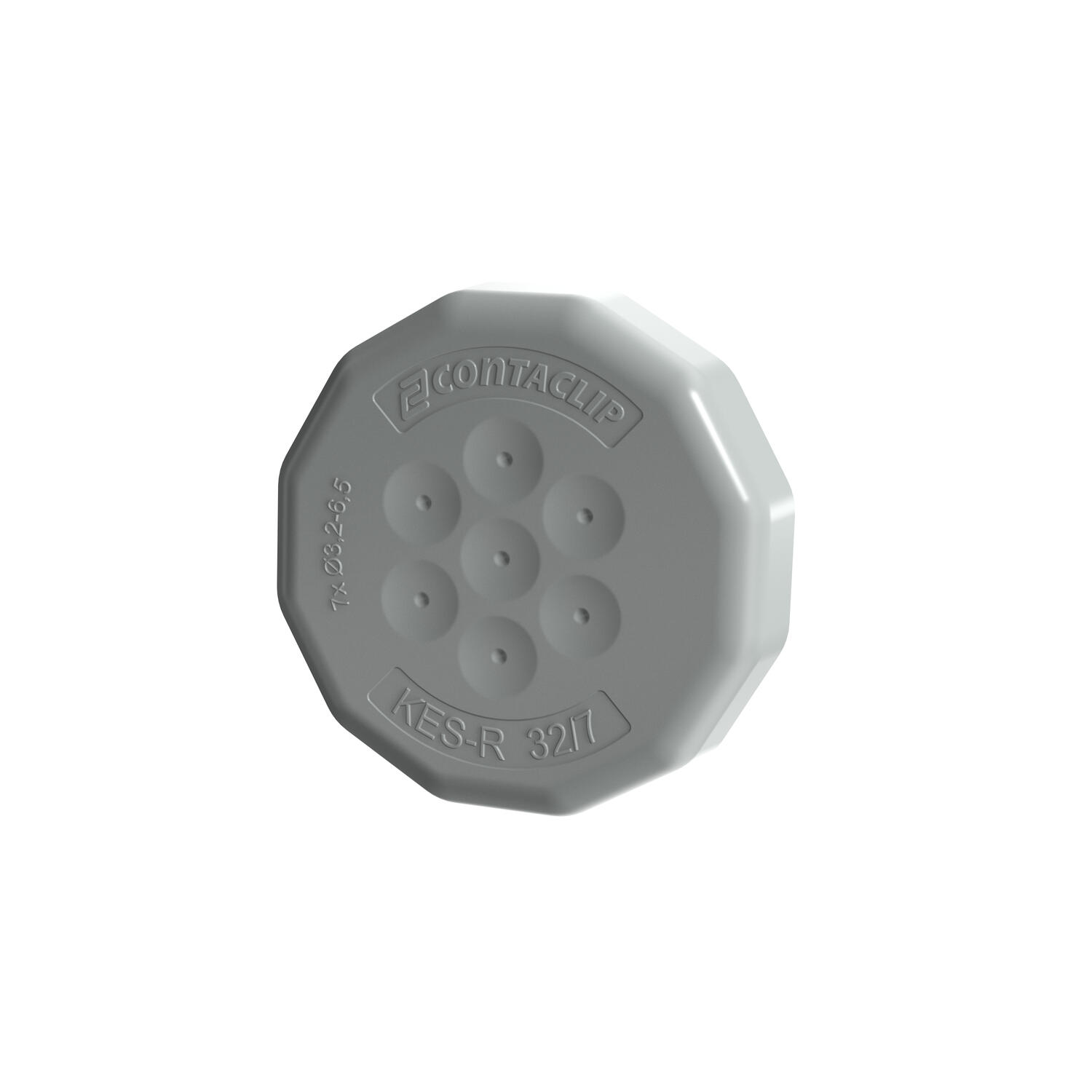

Contaclipin KES-R-M -läpiviennissä on lisätty lasikuituvahvistettu ruuvikierre, jolla saavutetaan IP66-suojaus, ja se voidaan asentaa koteloihin, joiden seinämän paksuus on enintään 11 mm.
Nämä voidaan jälkiasentaa perinteisen kaapeliläpivientiholkin tilalle, kokoluokissa M25–M63.
TPE-kalvo on sama kuin KES-E-R-kaapeliläpivientiratkaisussa ja soveltuu erinomaisesti useiden kaapeleiden, letkujen ja putkien läpivientiin, kun tila on rajallinen.
Asennus on nopeaa ja helppoa. Ne voidaan napsauttaa paikalleen (IP54) tai käyttää lisämutteria, jolloin saavutetaan IP66-suojaus. Järjestelmä on ihanteellinen kohteisiin, joissa on useita läpivientejä ja tarvitaan korkeampi IP-luokitus mutta vetosuojaukselle ei ole tarvetta. Saatavilla paneeleille joiden paksuus on 1–11 mm ja konfiguraatioilla, joissa on jopa 68 läpivientiä kaapeleille joiden halkaisija on 1,5-22,2 mm.
