CONTA-CLIP

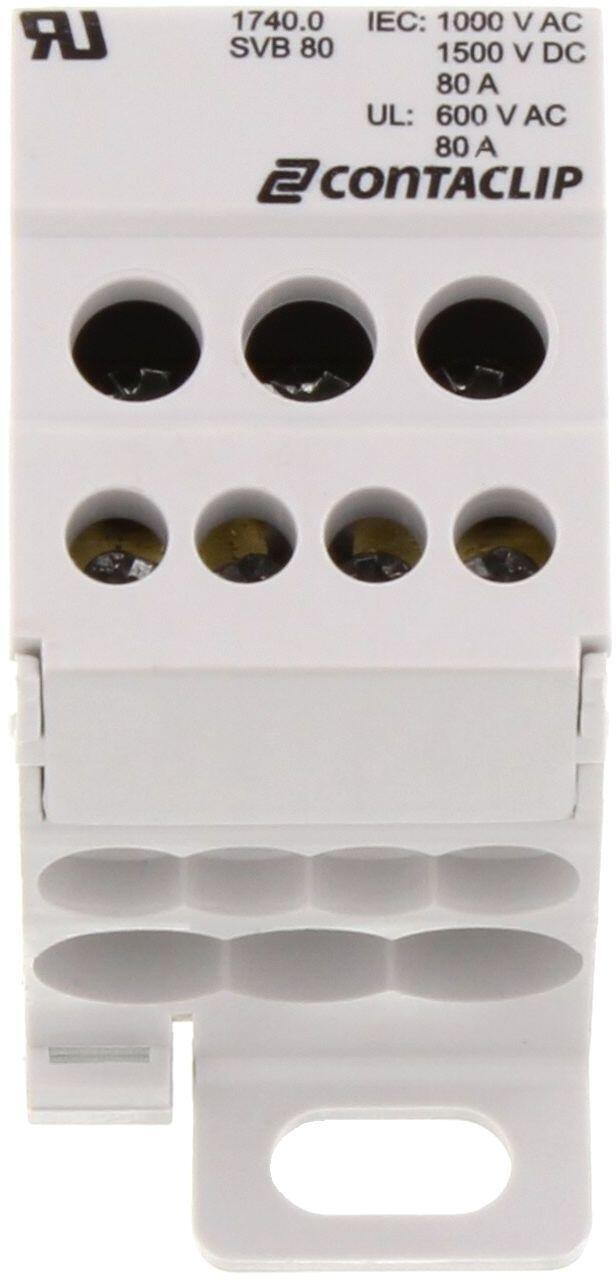

Jakeluliittimet - SVB
SVB
- Korkea oikosulkuvirrankesto
- Kotelointiluokka IP20
- 1000 VAC / 1500 VDC
- Asennus TS35-kiskolle tai suoraan pohjalevyyn
- Materiaali PA 6.6 UL 94-V0
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Väri | Vaaleanharmaa |
| Käyttöjännite | 1000 V AC |
| Nimellisjännite | 1500 V DC |
| NImellisvirta kupari | 80 A |
| Luokan J sulake vaatimuksena | 80 A |
| Oikosulkuvirta-arvo (SCCR) | 100 kV |
| Asennus | TS 35/7,5 ja asennuslevy |
| Nimellinen impulssijännite | 2,5 kV |
| Ylijännitekategoria | III |
| Oikosulkuvirran vastus ICW yli 1s | 1,9 kA |
| Oikosulkuvirta, IPK (huippuarvo) | 2,7 kA |
| Ympäristöluokka | 3 |
| Hyväksynnät | UL, cUL, EAC |
Mitat |
|
| Pituus | 66 mm |
| Leveys | 27 mm |
| Korkeus TS 35/7.5 | 50 mm |
| Korkeus | 47 mm |
Liitännät |
|
| Liitännät | 7 |
| Sisääntulojen lukumäärä A | 1 |
| Sisääntulo A: halkaisija | 7 mm |
| Sisääntulo A: nimellinen poikkipinta-ala | 16 mm² |
| Sisääntulo A: johtimen poikkipinta-ala jäykkä, min. | 2,5 mm² |
| Sisääntulo A: johtimen poikkipinta-ala jäykkä, max. | 16 mm² |
| Sisääntulo A: johtimen poikkipinta-ala monisäikeinen, min. | 2,5 mm² |
| Sisääntulo A: johtimen poikkipinta-ala monisäikeinen, max. | 16 mm² |
| Sisääntulo A: johtimen poikkipinta-ala pääteholkein, min. | 2,5 mm² |
| Sisääntulo A: johtimen poikkipinta-ala pääteholkein, max. | 16 mm² |
| Sisääntulo A: kuorintapituus | 12 mm |
| Sisääntulo A: ruuvipää | Uritettu / Philips |
| Sisääntulo A: ruuvikierre | M 5 |
| Sisääntulo A: vääntömomentti, min. | 1,5 |
| Sisääntulo A: vääntömomentti, max. | 3 |
| Ulostulojen lukumäärä A | 2 |
| Ulostulo A: halkaisija | 7 mm |
| Ulostulo A: nimellinen poikkipinta-ala | 16 mm² |
| Ulostulo A: johtimen poikkipinta-ala jäykkä, min. | 2,5 mm² |
| Ulostulo A: johtimen poikkipinta-ala jäykkä, max. | 16 mm² |
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen, min. | 2,5 mm² |
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen, max. | 16 mm² |
*Invisible Heading* |
|
|---|---|
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen pääteholkein, min. | 2,5 mm² |
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen pääteholkein, max. | 16 mm² |
| Ulostulo A: kuorintapituus | 12 mm |
| Ulostulo A: ruuvipää | Uritettu / Philips |
| Ulostulo A: ruuvikierre | M 5 |
| Ulostulo A: vääntömomentti, min. | 1,5 |
| Ulostulo A: vääntömomentti, max. | 3 |
| Ulostulojen lukumäärä B | 4 |
| Ulostulo B: halkaisija | 4,5 mm |
| Ulostulo B: nimellinen poikkipinta-ala | 6 mm² |
| Ulostulo B: johtimen poikkipinta-ala jäykkä, min. | 2,5 mm² |
| Ulostulo B: johtimen poikkipinta-ala jäykkä, max. | 6 mm² |
| Ulostulo B: johtimen poikkipinta-ala monisäikeinen, min. | 2,5 mm² |
| 3139_Output B: wire cross-section stranded, max. (mm²) | 6 |
| Ulostulo B: johtimen poikkipinta-ala monisäikeinen pääteholkein, min. | 2,5 mm² |
| Ulostulo B: johtimen poikkipinta-ala monisäikeinen pääteholkein, max. | 6 mm² |
| Ulostulo B: kuorintapituus | 12 mm |
| Ulostulo B: ruuvipää | Uritettu / Philips |
| Ulostulo B: ruuvikierre | M 4 |
| Ulostulo B: vääntömomentti, min. | 0,8 |
| Ulostulo B: vääntömomentti, max. | 1,5 |
Materiaalit |
|
| Eristeen materiaali | Polyamidi 6.6 |
| Paloluokka | UL94-V0 |
| Min. käyttölämpötila | -40 °C |
| Max. käyttölämpötila | 120 °C |
Hyväksynnät |
|
| Nimellisjännite UL | 600 V |
| Nimellisvirta UL | 80 A |
| UL standardi | UL 1059 |
| UL ylijännitesuojaus - luokka J sulakkeella | 80 A |
| UL SCCR (oikosulkuvirta-arvo) | 100 kA |
| Nimellisjännite cUL | 600 V |
| Nimellisvirta cUL | 80 A |
| cUL standardi | C22.2 No 158 |
| EAC standardi | TR ZU 004/2011 |
Muita tietoja |
|
| Tullitariffi | 85369010 |
| Alkuperämaa | FR |
| Paino | 61,4 g |
| Pakkauskoko | 1 kpl |
Tuotekuvaus
SVB -jakeluliittimet tarjoavat kestävän ja joustavan ratkaisun sähkönjakeluun sähkö- ja automaatiokeskuksissa. Sarjan liittimillä on korkea oikosulkuvirrankesto, ja niiden käyttöjännite on 1000 VAC tai 1500 VDC.
Liittimet voidaan asentaa joko TS35-kiskolle tai suoraan pohjalevyyn. Kotelointiluokka on IP20 ja eristemateriaali PA 6.6, jonka paloluokka on UL 94-V0. Sarja soveltuu erityisesti kohteisiin, joissa tarvitaan luotettavaa ja kompaktia sähkönjakelua sekä hyvää oikosulkukestoisuutta.
