CONTA-CLIP

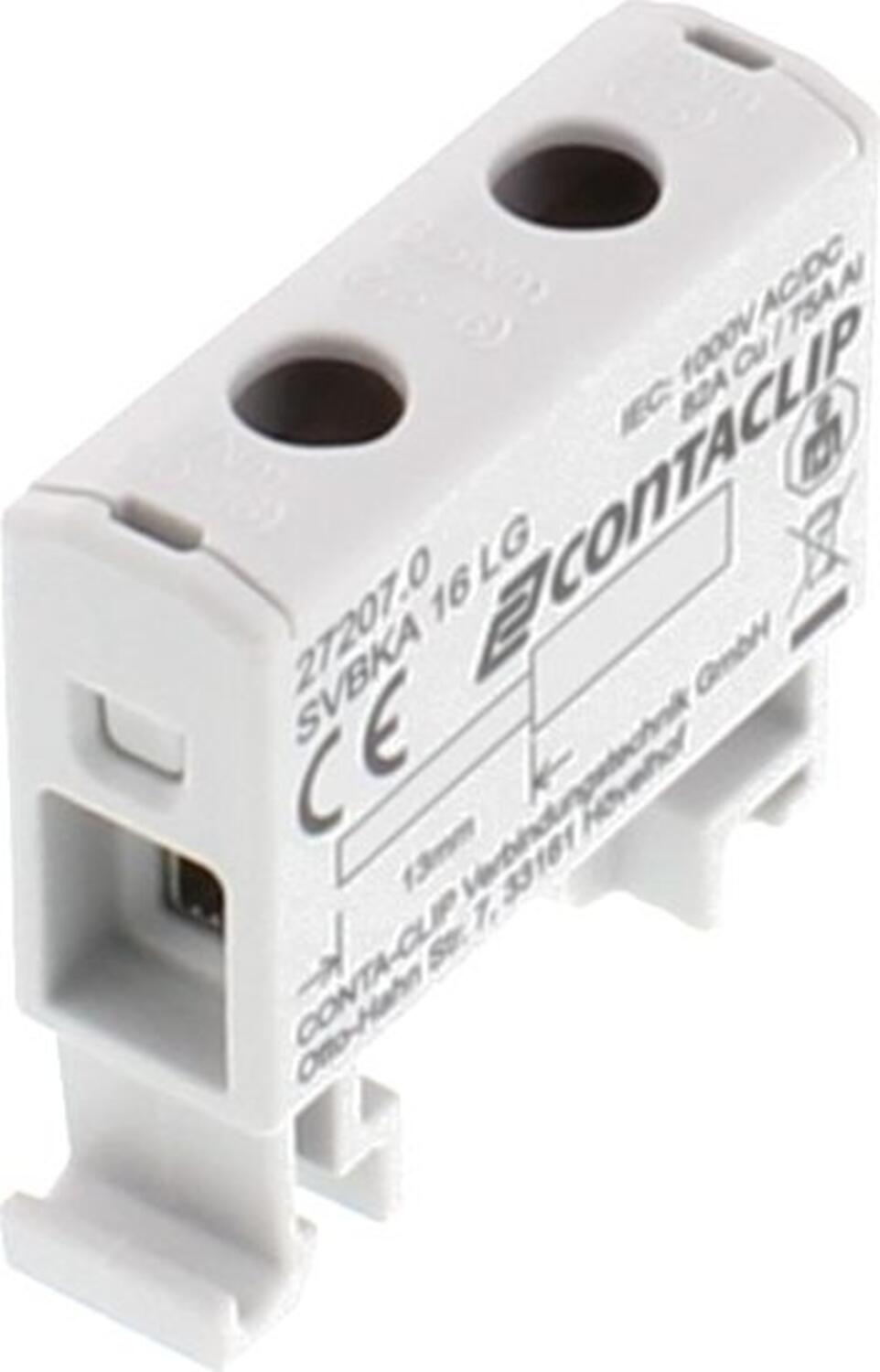

Yleisliittimet - SVBKA
SVBKA
- Kotelointiluokka IP20
- 1,5 - 240 mm² johtimille
- Soveltuu alumiini- ja kuparijohtimille
- Asennus TS35-kiskolle tai suoraan asennuslevyyn
- PA 6.6 UL 94-V0
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Väri | Vaaleanharmaa |
| Käyttöjännite | 1000 V AC |
| Nimellisjännite | 1000 V DC |
| Nimellisvirta alumiinijohtimella | 75 A |
| NImellisvirta kupari | 82 A |
| Asennus | TS 35/7,5 ja asennuslevy |
| Ylijännitekategoria | III |
| Ympäristöluokka | 3 |
Mitat |
|
| Pituus | 44,6 mm |
| Leveys | 13,5 mm |
| Korkeus TS 35/7.5 | 42,5 mm |
| IP-luokka | IP20 |
Liitännät |
|
| Liitännät | 2 |
| Sisääntulojen lukumäärä A | 1 |
| Sisääntulo A: nimellinen poikkipinta-ala | 16 mm² |
| Sisääntulo A: johtimen poikkipinta-ala jäykkä, min. | 1,5 mm² |
| Sisääntulo A: johtimen poikkipinta-ala jäykkä, max. | 16 mm² |
| Sisääntulo A: johtimen poikkipinta-ala monisäikeinen, min. | 1,5 mm² |
| Sisääntulo A: johtimen poikkipinta-ala monisäikeinen, max. | 10 mm² |
| Sisääntulo A: johtimen poikkipinta-ala pääteholkein, min. | 1,5 mm² |
| Sisääntulo A: johtimen poikkipinta-ala pääteholkein, max. | 10 mm² |
| Sisääntulo A: kuorintapituus | 13 mm |
| Sisääntulo A: ruuvipää | Kuusiokoloavain |
*Invisible Heading* |
|
|---|---|
| Sisääntulo A: vääntömomentti, min. | 1,5 |
| Sisääntulo A: vääntömomentti, max. | 7 |
| Ulostulojen lukumäärä A | 1 |
| Ulostulo A: nimellinen poikkipinta-ala | 16 mm² |
| Ulostulo A: johtimen poikkipinta-ala jäykkä, min. | 1,5 mm² |
| Ulostulo A: johtimen poikkipinta-ala jäykkä, max. | 16 mm² |
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen, min. | 1,5 mm² |
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen, max. | 10 mm² |
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen pääteholkein, min. | 1,5 mm² |
| Ulostulo A: johtimen poikkipinta-ala monisäikeinen pääteholkein, max. | 10 mm² |
| Ulostulo A: kuorintapituus | 13 mm |
| Ulostulo A: ruuvipää | Kuusiokoloavain |
| Ulostulo A: vääntömomentti, min. | 1,5 |
| Ulostulo A: vääntömomentti, max. | 7 |
Materiaalit |
|
| Eristeen materiaali | Polyamidi 6.6 |
| Paloluokka | UL94-V0 |
| Min. käyttölämpötila | -40 °C |
| Max. käyttölämpötila | 120 °C |
Muita tietoja |
|
| Tullitariffi | 85369010 |
| Alkuperämaa | EEC |
| Paino | 15 g |
| Pakkauskoko | 10 kpl |
Tuotekuvaus
SVBKA -yleisliittimet tarjoavat joustavan ratkaisun alumiini- ja kuparijohtimien liittämiseen sähkö- ja keskuskokoonpanoissa. Sarja soveltuu 1,5–240 mm² johtimille ja voidaan asentaa joko TS35-kiskolle tai suoraan asennuslevyyn.
Liittimien kotelointiluokka on IP20 ja eriste on polyamidi 6.6, jonka paloluokka on UL94-V0. Käyttölämpötila-alue on -40…+120 °C. Sarjan rakenteen ja laajan johdinalueen ansiosta SVBKA-liittimet soveltuvat monipuolisesti erilaisiin tehonjakelu- ja liitäntäsovelluksiin.
