CONTA-CLIP

Mittausliittimet - SPTK

  • SPTK-sarja tarjotaa modulaarisen liitinratkaisun sähköverkon mittauksiin.
  • Mittaus- ja erotusliittimiä käytetään tavallisesti vaihtovirtapiirien epäsuorissa mittauksissa, joissa käytetään virtamuuntajia
  • Virtamuuntajan toisiopiiri on aina oikosuljettava, mikäli mittalaitteisto ei ole kytkettynä tai vertailevia mittauksia tehtäessä. SPTK-liittimillä tämä on tehty mahdollisimman helpoksi modulaarisen rakenteen ja kattavan tarvikevalikoiman myötä.
  • Kaikki liittimet ovat kosketussuojattuja BGV A3 asennusturvallisuusmääräysten mukaisesti.
  • Lukittavaa, ruuvikiinnitteistä liukusiltaa käytetään katkaisemaan liittimen johde.
  • Liukusillan asento on aina helppo havaita, koska ruuvin huomioväri on keltainen
  • Kaikkiin malleihin saatavilla oleva STBI 19/4 pistokeholkki toimii testipisteenä, kun käytetään PS 4 koestuspistoketta tai tavallista 4mm eristettyä koestuspistoketta.





Lue lisää
  • 4-kanavaa potentiaalin jakamiseen ja mittauksiin
  • 800 V/41 A (IEC), max. johdinkoko 10 mm²
  • Asennus 30 mm DIN-kiskoon
  • Itsesammuva materiaali, PA 6.6 UL94-V0

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Johdinala 6 mm²
Väri Beige
Nimellisjännite IEC 800 V
Nimellisvirta IEC 41 A
Asennus TS 35/7,5
Nimellinen impulssijännite 8 kV
Ylijännitekategoria III
Ympäristöluokka 3
Hyväksynnät UL, cUL, KEMA KUR

Mitat
Pituus 93 mm
Leveys 8,1 mm
Korkeus TS 35/7.5 47 mm

Liitännät
Liitännät 2
Kerrosten lukumäärä 1 kpl
Mitat standardin EN 60947-1 mukaisesti A5
Rinnankytkentäkanavien lukumäärä 4 kpl
Poikkipinta-ala, yksisäikeinenjohdin min. 0,2 mm²
Johdinkoko yksisäikeinen, max. 10 mm²
Poikkipinta-ala monisäikeinen johdin, max. 0,2 mm²
Poikkipinta-ala, monisäikeinen johdin max. 10 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, min. 0,2 mm²
Poikkipinta-ala monisäikeinen pääteholkilla, max. 6 mm²
Nimellinen johtimen poikkipinta-ala, alkaen (AWG) 22

*Invisible Heading*
Nimellinen johtimen poikkipinta-ala (AWG) 8
Johtimen kuorintapituus 10 mm
Ruuvin koko M 3,5
Ruuvin tyyppi Uritettu
Min. vääntömomentti 1,2
Max. vääntömomentti 2,4

Materiaalit
Eristeen materiaali Polyamidi 6.6
Paloluokka UL94-V0
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 120 °C

Hyväksynnät
Nimellisjännite UL 300 V
Nimellisvirta UL 33 A
UL standardi UL 1059
Nimellisjännite cUL 300 V
Nimellisvirta cUL 33 A
cUL standardi C22.2 No 158
KEMA KEUR standardi EN 60947-7-1:2009

Muita tietoja
Tullitariffi 85369010
Alkuperämaa CZ
Paino 26,084 g
Pakkauskoko 50 kpl

Tiedostot

Tuotekuvaus

  • SPTK-sarja tarjotaa modulaarisen liitinratkaisun sähköverkon mittauksiin.
  • Mittaus- ja erotusliittimiä käytetään tavallisesti vaihtovirtapiirien epäsuorissa mittauksissa, joissa käytetään virtamuuntajia
  • Virtamuuntajan toisiopiiri on aina oikosuljettava, mikäli mittalaitteisto ei ole kytkettynä tai vertailevia mittauksia tehtäessä. SPTK-liittimillä tämä on tehty mahdollisimman helpoksi modulaarisen rakenteen ja kattavan tarvikevalikoiman myötä.
  • Kaikki liittimet ovat kosketussuojattuja BGV A3 asennusturvallisuusmääräysten mukaisesti.
  • Lukittavaa, ruuvikiinnitteistä liukusiltaa käytetään katkaisemaan liittimen johde.
  • Liukusillan asento on aina helppo havaita, koska ruuvin huomioväri on keltainen
  • Kaikkiin malleihin saatavilla oleva STBI 19/4 pistokeholkki toimii testipisteenä, kun käytetään PS 4 koestuspistoketta tai tavallista 4mm eristettyä koestuspistoketta.





Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Conta-Clip Push-in -liittimet
Tuoteuutiset

Push-in -liittimet Conta-Clipiltä

Optimoitu push-in-liitäntätekniikka mahdollistaa yksisäikeisten johtimien sekä holkitettujen monisäikeisten johtimien kytkemisen nopeasti ja turvallisesti ilman ylimääräistä voimankäyttöä tai työkaluja.

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

Uudet F-kaasuvaatimukset jäähdytyslaitteille
Tuki

F-kaasuasetus (EU) 2024/573 – Uudet vaatimukset jäähdytyslaitteille

Uusi F-kaasuasetus (EU) 2024/573 muuttaa jäähdytys- ja ilmastointijärjestelmien edellytyksiä teollisissa sovelluksissa. Tiukennetut vaatimukset fluoratuille kasvihuonekaasuille tarkoittavat, että monet nykyiset ratkaisut poistetaan asteittain käytöstä – samalla kun väärän teknologian valinta voi tulla kalliiksi tulevaisuudessa.

Conta-Clip kaapeliläpiviennit elintarviketeollisuuteen
Tuoteuutiset

CONTA-CLIP - FDA-yhteensopivat kaapeliläpivientiratkaisut elintarviketeollisuuteen

CONTA-CLIP tarjoaa elintarviketeollisuuden vaatimuksiin suunniteltuja kaapeliläpivientiratkaisuja, jotka on valmistettu FDA-yhteensopivista materiaaleista.

Advantech paneeli-PC
Tuoteuutiset

Advantech Panel PC - ratkaisut – Tehokkuutta, luotettavuutta ja automaation hallintaa

Advantechin paneeli PC:t toimivat keskeisenä käyttöliittymänä erilaisissa automaatiojärjestelmissä. Lue lisää!

Puls Planet SP960 -teholähde
Tuoteuutiset

Uuden sukupolven DIN-kiskovirtalähteet

PULS on esitellyt uuden sukupolven PLANET-teholähdesarjan, joka asettaa uudet standardit teollisuuden DIN-kiskovirtalähteille yhdistämällä ennätyskorkean hyötysuhteen ja erittäin kompaktin koon.

Suosikit Tilausnumero: Johdinala Väri Nimellisjännite IEC Nimellisvirta IEC Asennus Nimellinen impulssijännite Ylijännitekategoria Ympäristöluokka Hyväksynnät Lisätiedot Pituus Leveys Korkeus TS 35/7.5 Liitännät Kerrosten lukumäärä Mitat standardin EN 60947-1 mukaisesti Rinnankytkentäkanavien lukumäärä Poikkipinta-ala, yksisäikeinenjohdin min. Johdinkoko yksisäikeinen, max. Poikkipinta-ala monisäikeinen johdin, max. Poikkipinta-ala, monisäikeinen johdin max. Poikkipinta-ala monisäikeinen pääteholkilla, min. Poikkipinta-ala monisäikeinen pääteholkilla, max. Nimellinen johtimen poikkipinta-ala, alkaen (AWG) Nimellinen johtimen poikkipinta-ala (AWG) Johtimen kuorintapituus Ruuvin koko Ruuvin tyyppi Min. vääntömomentti Max. vääntömomentti Eristeen materiaali Paloluokka Min. käyttölämpötila Max. käyttölämpötila Nimellisjännite UL Nimellisvirta UL UL standardi Nimellisjännite cUL Nimellisvirta cUL cUL standardi KEMA KEUR standardi Tullitariffi Alkuperämaa Paino Pakkauskoko Hinta
Valopainike punainen

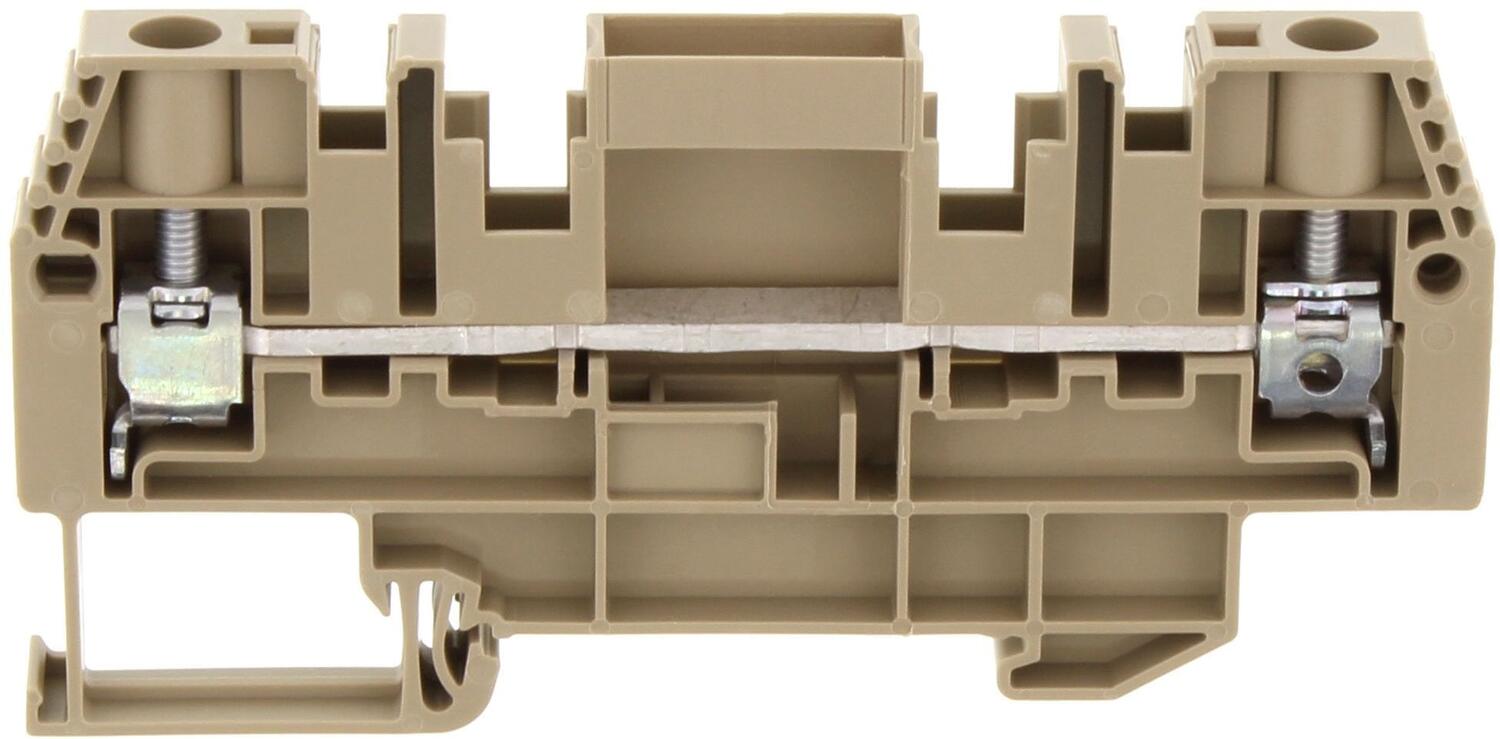

SPTK 6/DU BG
Tuotenumero:
17520.2 Kopioitu!
6 mm²
Beige
800 V
41 A
TS 35/7,5
8 kV
III
3
UL, cUL, KEMA KUR
93 mm
8,1 mm
47 mm
2
1 kpl
A5
4 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
6 mm²
22
8
10 mm
M 3,5
Uritettu
1,2
2,4
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
33 A
UL 1059
300 V
33 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
26,084 g
50 kpl

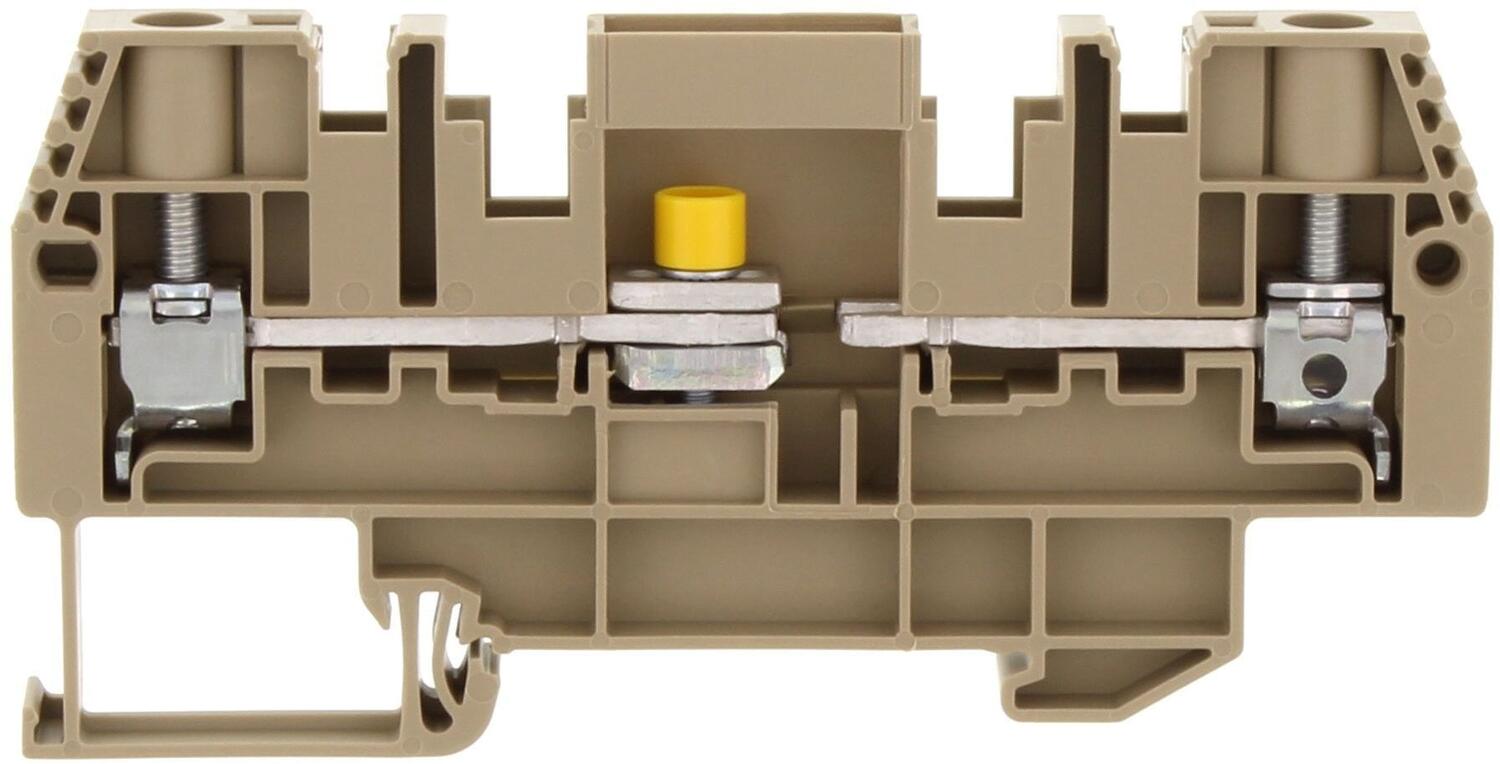

SPTK 6/LT BG
Tuotenumero:
17521.2 Kopioitu!
6 mm²
Beige
400 V
41 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR
93 mm
8,1 mm
47 mm
2
1 kpl
A5
4 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
6 mm²
22
8
10 mm
M 3,5
Uritettu
1,2
2,4
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
33 A
UL 1059
300 V
33 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
27,28 g
50 kpl
SPTK 6/QT BG
Tuotenumero:
17522.2 Kopioitu!
6 mm²
Beige
400 V
41 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR
93 mm
8,1 mm
47 mm
2
1 kpl
A5
4 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
6 mm²
22
8
10 mm
M 3,5
Uritettu
1,2
2,4
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
150 V
33 A
UL 1059
150 V
33 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
28,19 g
50 kpl

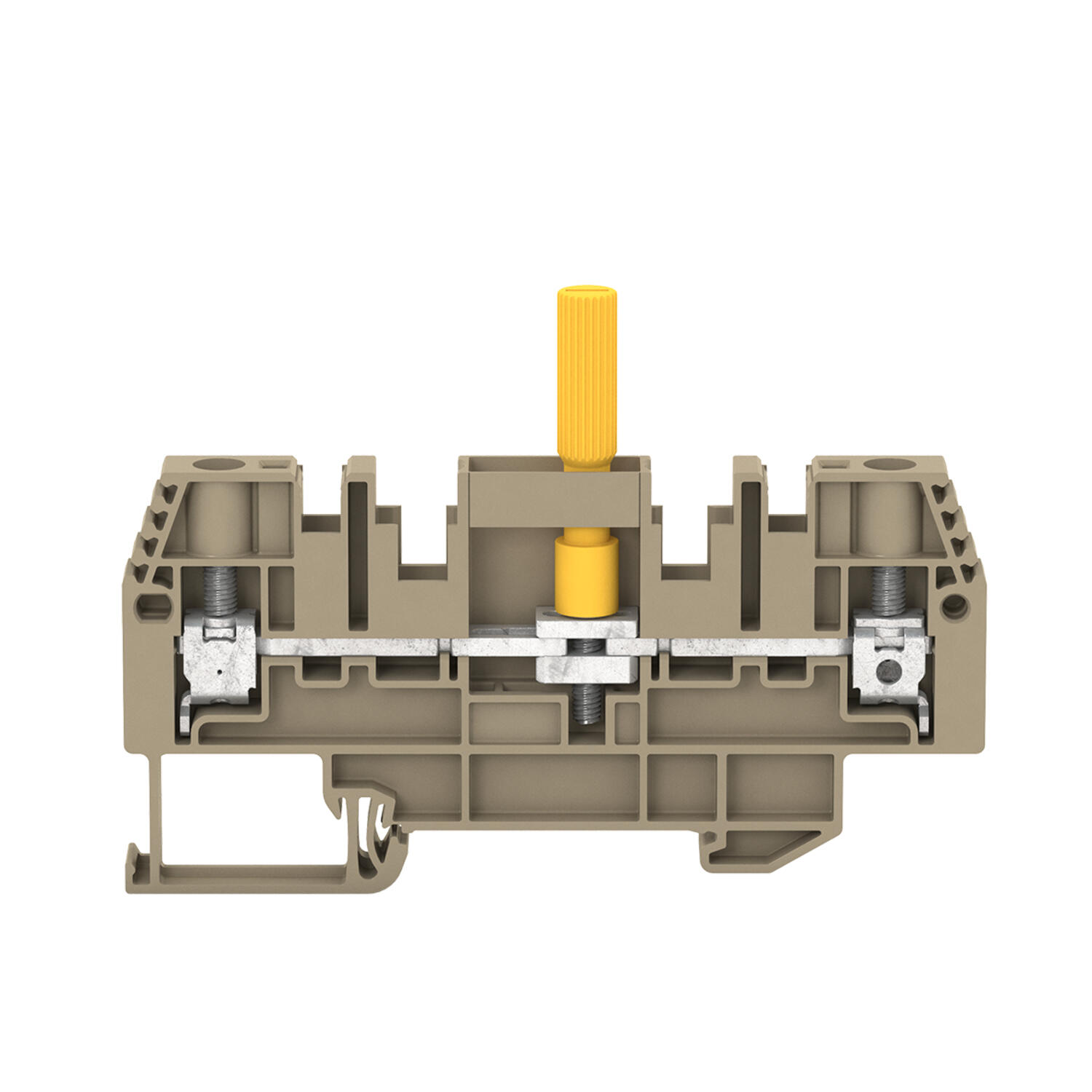

17523_2_SPTK6_LT_HB.tif
SPTK 6/LT/HB BG
Tuotenumero:
17523.2 Kopioitu!
6 mm²
Beige
400 V
41 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR
93 mm
8,1 mm
63 mm
2
1 kpl
A5
4 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
6 mm²
22
8
10 mm
M 3,5
Uritettu
1,2
2,4
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
33 A
UL 1059
300 V
33 A
C22.2 No 158
EN 60947-7-1:2009
85369010
CZ
28,43 g
50 kpl

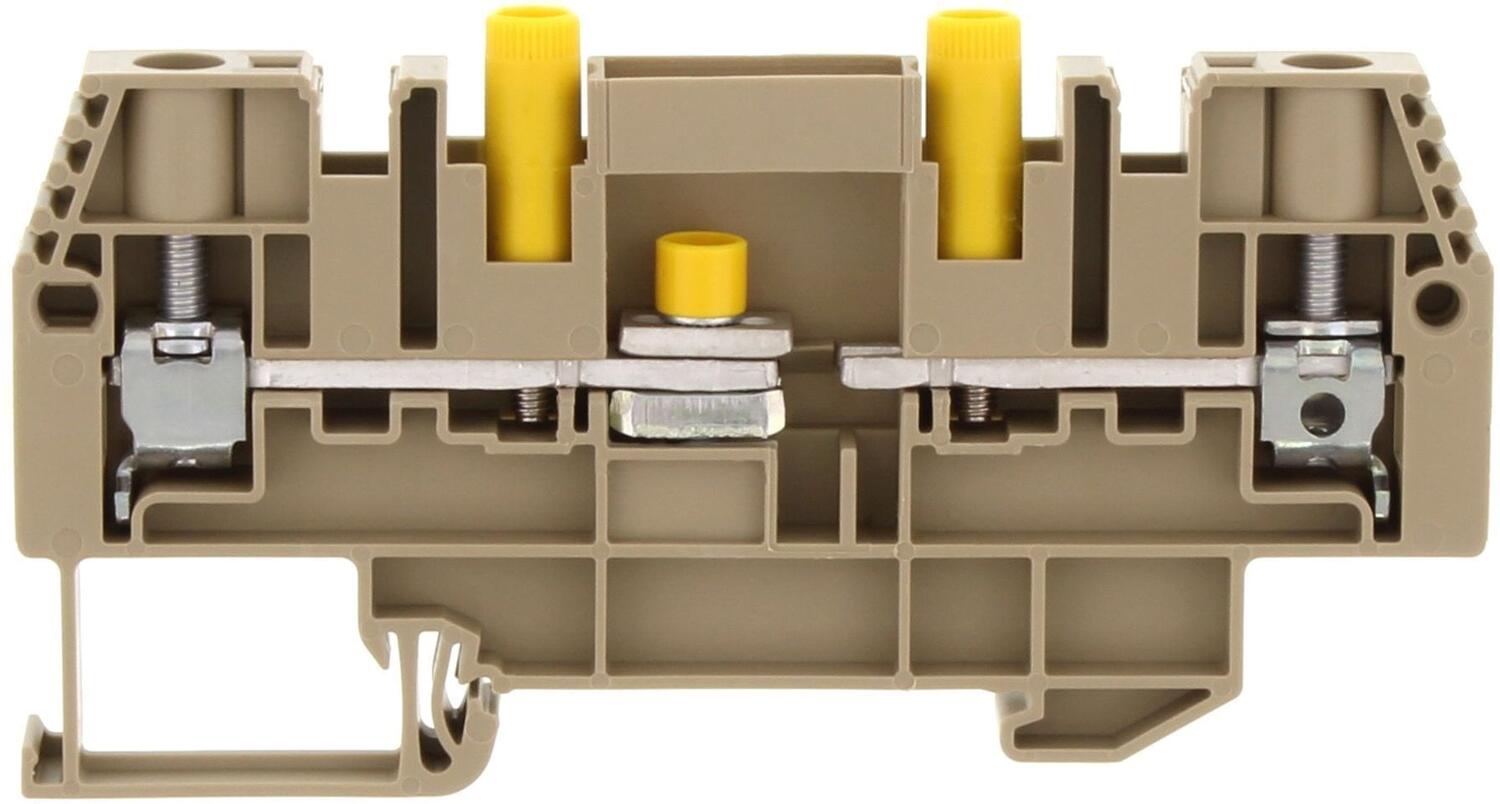

SPTK 6/LT/STBI/YE BG
Tuotenumero:
17524.2 Kopioitu!
6 mm²
Beige
400 V
41 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR
with sockets
93 mm
8,1 mm
63 mm
2
1 kpl
A5
4 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
6 mm²
22
8
10 mm
M 3,5
Uritettu
1,2
2,4
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
33 A
UL 1059
300 V
33 A
C22.2 No 158
EN 60947-7-1:2009
85369010
DE
29,65 g
50 kpl
SPTK 6/LT/STBI/BU BG
Tuotenumero:
17525.2 Kopioitu!
6 mm²
Beige
400 V
41 A
TS 35/7,5
4 kV
III
3
UL, cUL, KEMA KUR
with sockets
93 mm
8,1 mm
63 mm
2
1 kpl
A5
4 kpl
0,2 mm²
10 mm²
0,2 mm²
10 mm²
0,2 mm²
6 mm²
22
8
10 mm
M 3,5
Uritettu
1,2
2,4
Polyamidi 6.6
UL94-V0
-40 °C
120 °C
300 V
33 A
UL 1059
300 V
33 A
C22.2 No 158
EN 60947-7-1:2009
85369010
DE
29,65 g
50 kpl
